V型槽定位支撑块三维结构设计

　　这类V型定位支撑结构，在机加工工装、自动化装配线的工件定位工位应用十分广泛，日常做非标工装设计时，这类零件是定位组件里的核心基础件，主要承担轴类、带斜面异形工件的粗定位与支撑作用，限制工件的径向自由度，配合夹紧机构就能完成工件的完全定位，满足铣削、钻孔、检测工序的装夹需求。

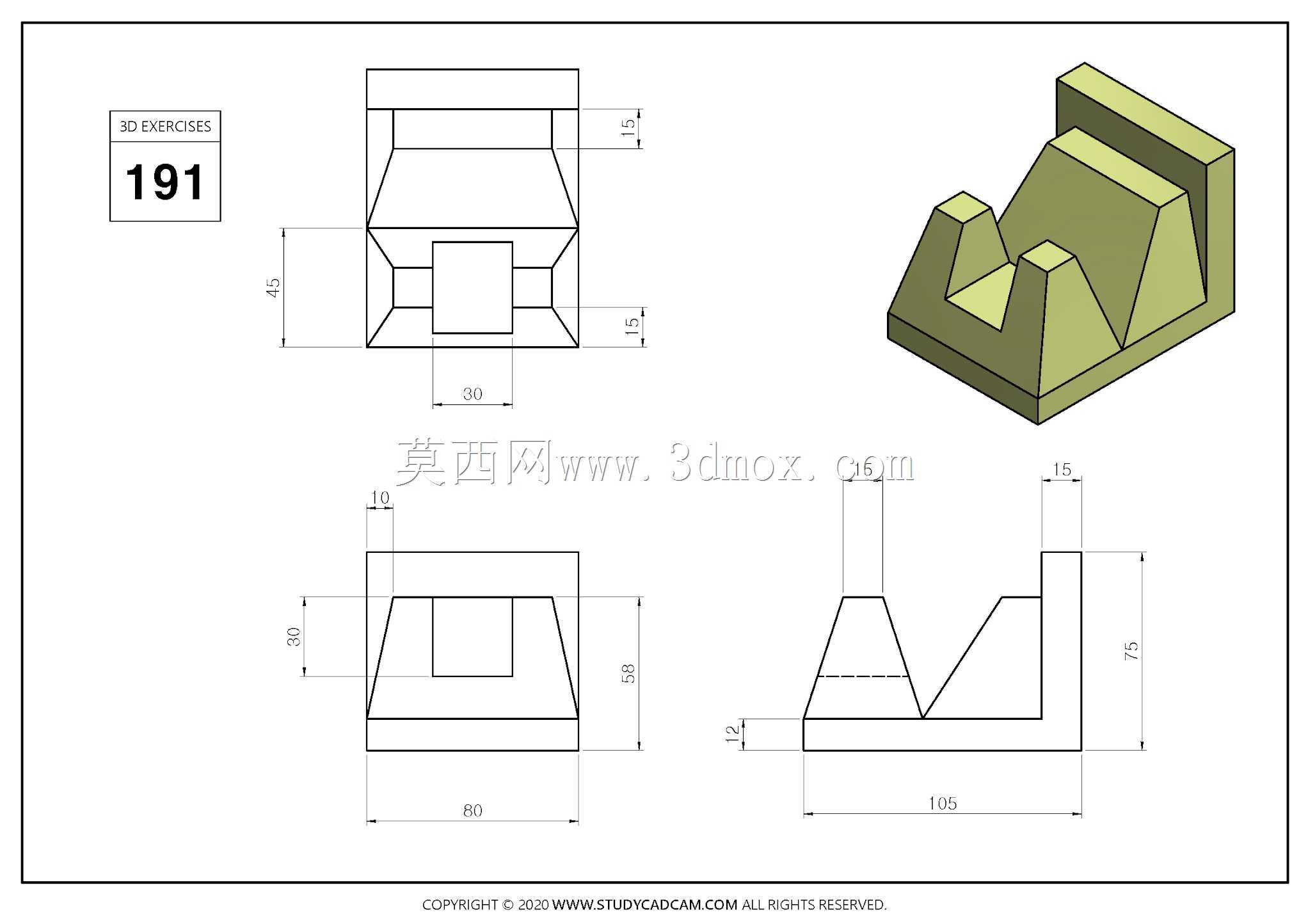

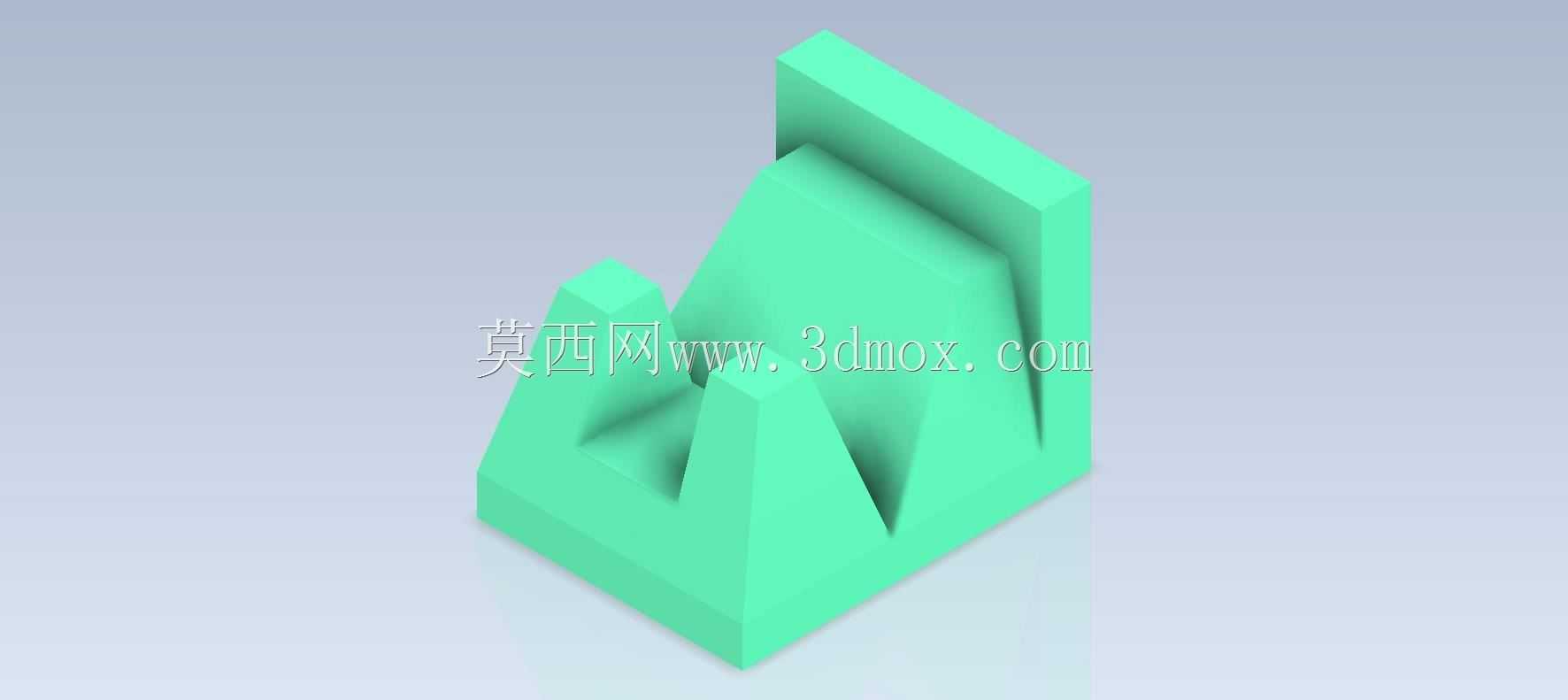

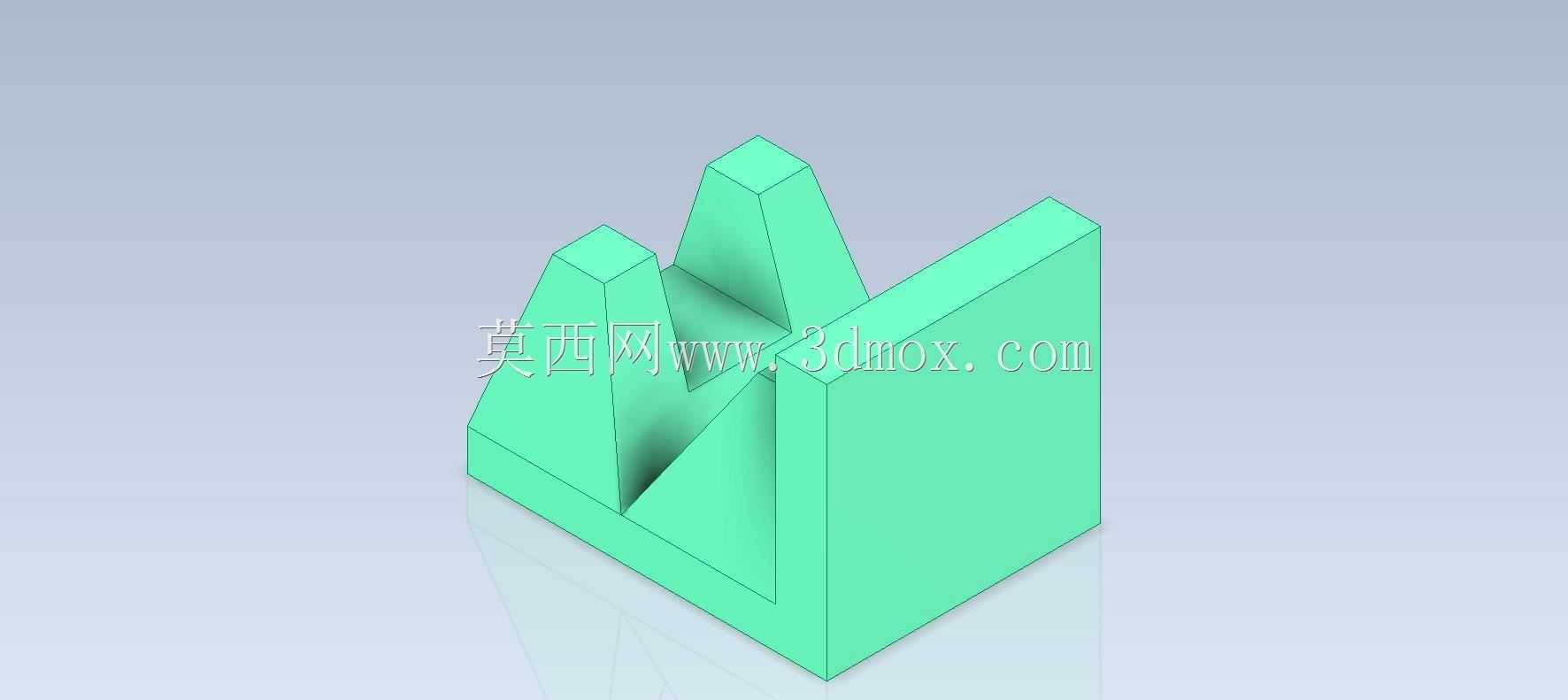

　　从结构设计逻辑来看，这个零件采用一体式块状基体设计，背部的直立立板是安装基准面，使用时可以直接靠紧工装基板的立面，通过沉头孔完成锁附，不需要额外做定位销的二次调整，安装效率比分体式支撑块高不少。基体前部的三个凸起棱边，中间的V型开口是核心定位工作面，两侧的凸起棱边一方面做侧向限位，避免工件放置时从侧边滑落，另一方面也增强了整个零件的结构刚性，在承受工件压紧力的时候，不会因为单侧受力出现基体变形。

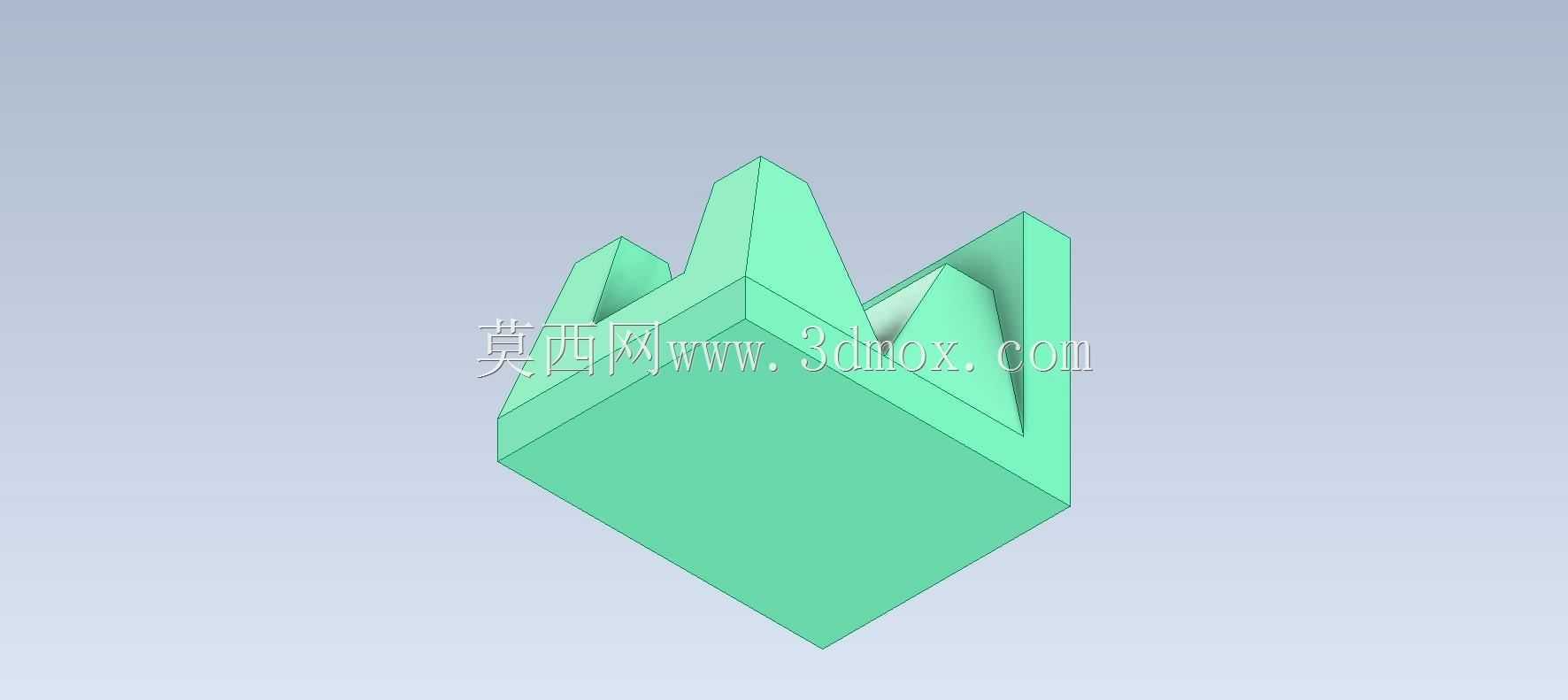

　　设计这类零件的时候，首先要确认V型槽的开口角度，常规机加工工装里90度开口是通用性最强的规格，能适配一定直径范围内的圆柱类工件，不需要针对单一轴径做定制化更换。V型槽的工作面要做拔模斜度的规避，建模时要保证工作面是直面，不能因为建模时的特征合并出现微小斜度，否则会导致工件定位时出现线接触偏移，影响装夹精度。基体底部的平面是安装贴合面，建模时要保证平面度公差在0.02mm以内，和背部立板的垂直度公差控制在0.015mm，这样安装到工装上的时候，不会因为基准面的形位公差超差，导致定位精度失准。

　　从安装边界来看，这类支撑块的整体长宽高尺寸要匹配常用工装基板的安装孔距，背部立板的厚度不能低于15mm，否则在承受较大夹紧力的时候会出现立板弯折，V型槽的深度要控制在工件直径的1/3到1/2之间，太浅会导致工件定位不稳，太深则会干涉后续加工刀具的走刀路径，甚至在夹紧时压伤工件表面。零件的边角位置都做了C2倒角处理，一方面是去除加工毛刺，避免安装时划伤操作人员，另一方面也能减少应力集中，在反复承受夹紧冲击力的时候，不会从边角位置出现开裂。

　　实际建模练习的时候，要注意特征建模的顺序，先拉伸基体的整体轮廓，再切除V型槽的空缺部分，最后做倒角和安装孔的特征，不要用过多的碎面拼接，保证模型的特征树简洁，后续修改参数的时候，只需要调整V型槽的开口尺寸、基体的长宽高参数，就能快速衍生出不同规格的同系列支撑块，适配不同的工件装夹需求。这类零件虽然结构不复杂，但是是机械结构设计里最基础的定位元件，很多复杂工装的定位逻辑都是从这类基础零件延伸而来，练习建模的时候不能只追求外形相似，要结合实际工装的使用需求，考虑每个结构特征的作用，理解每个尺寸设计的依据，才能把建模练习和实际工程应用结合起来，避免做出的模型只具备外形，不符合实际生产的使用要求。另外在做结构设计的时候，还要考虑零件的加工工艺性，这个零件的所有特征都可以通过三轴铣床一次装夹完成加工，不需要做二次翻面装夹，能有效降低加工成本，减少装夹带来的精度误差，适合作为批量使用的工装标准件。
