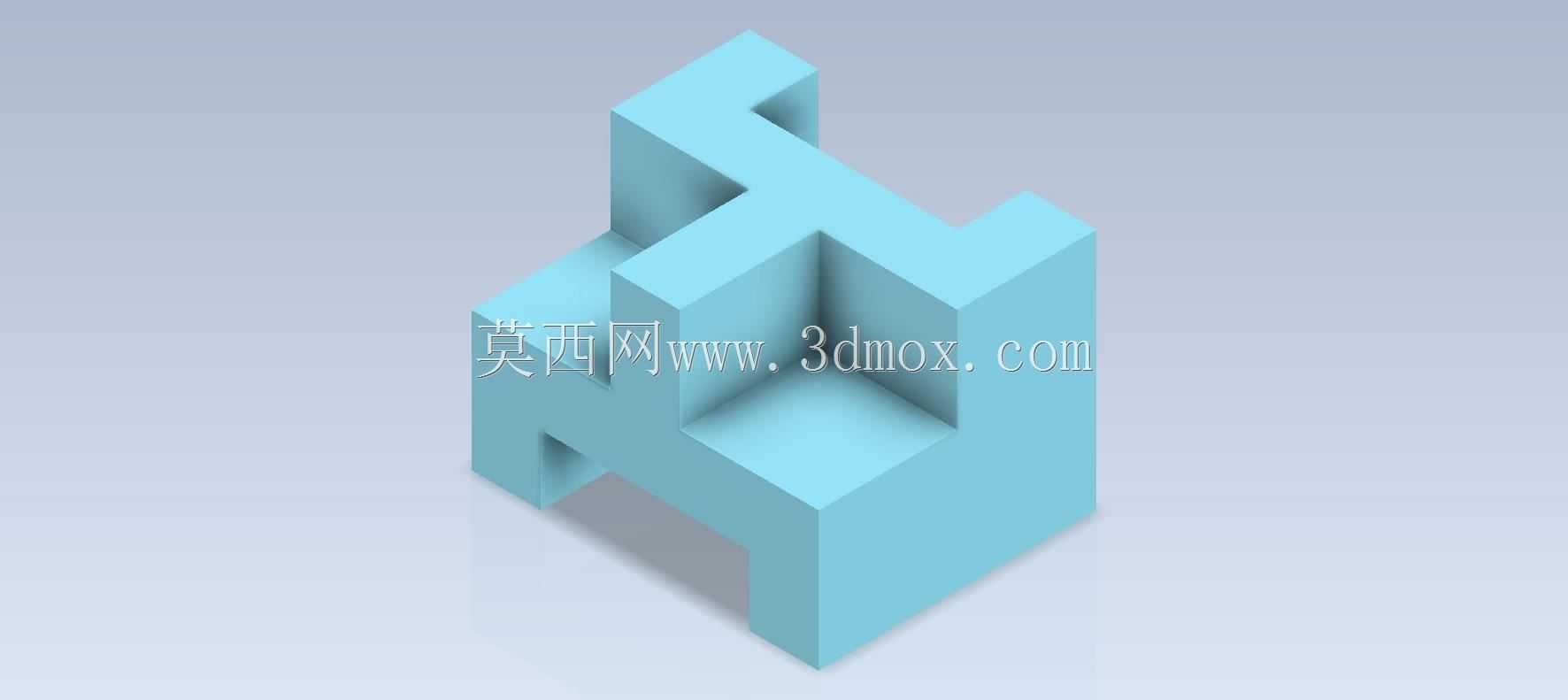

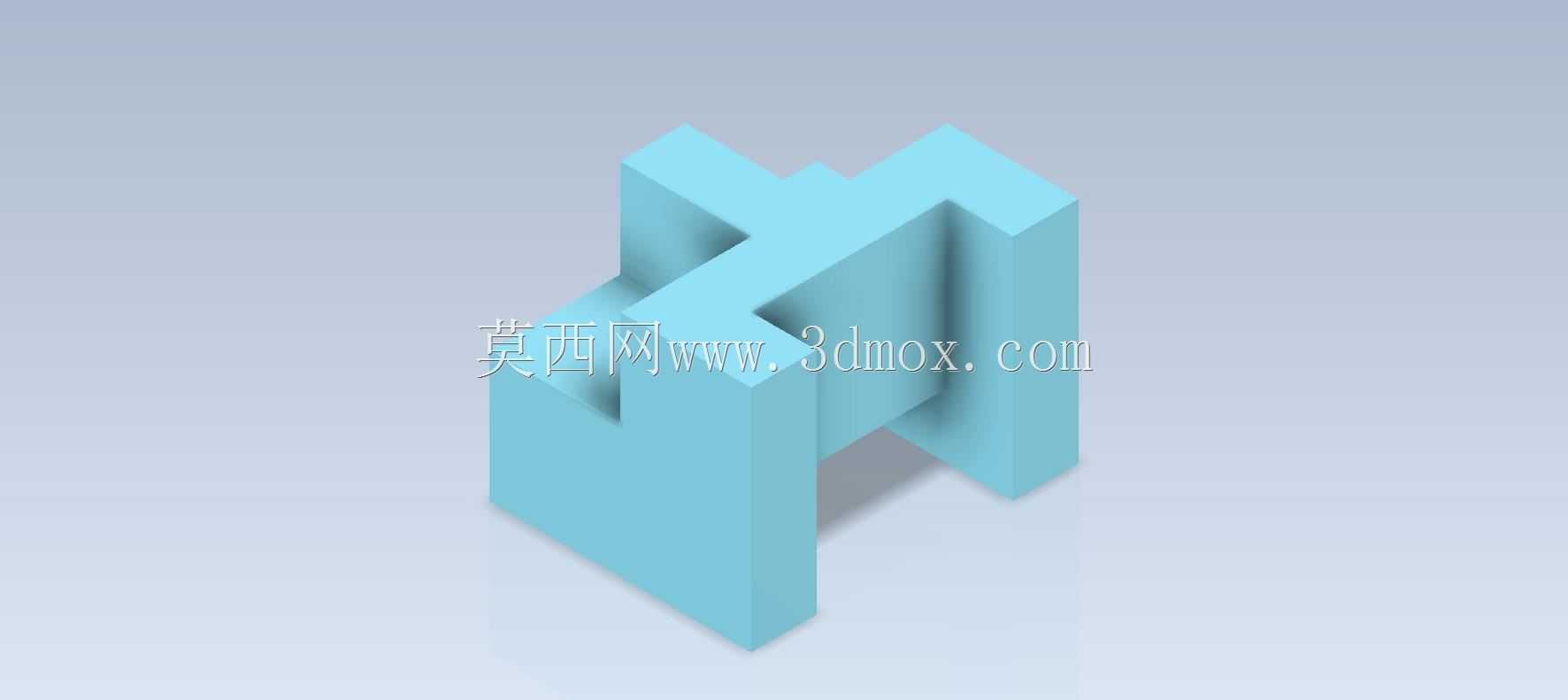

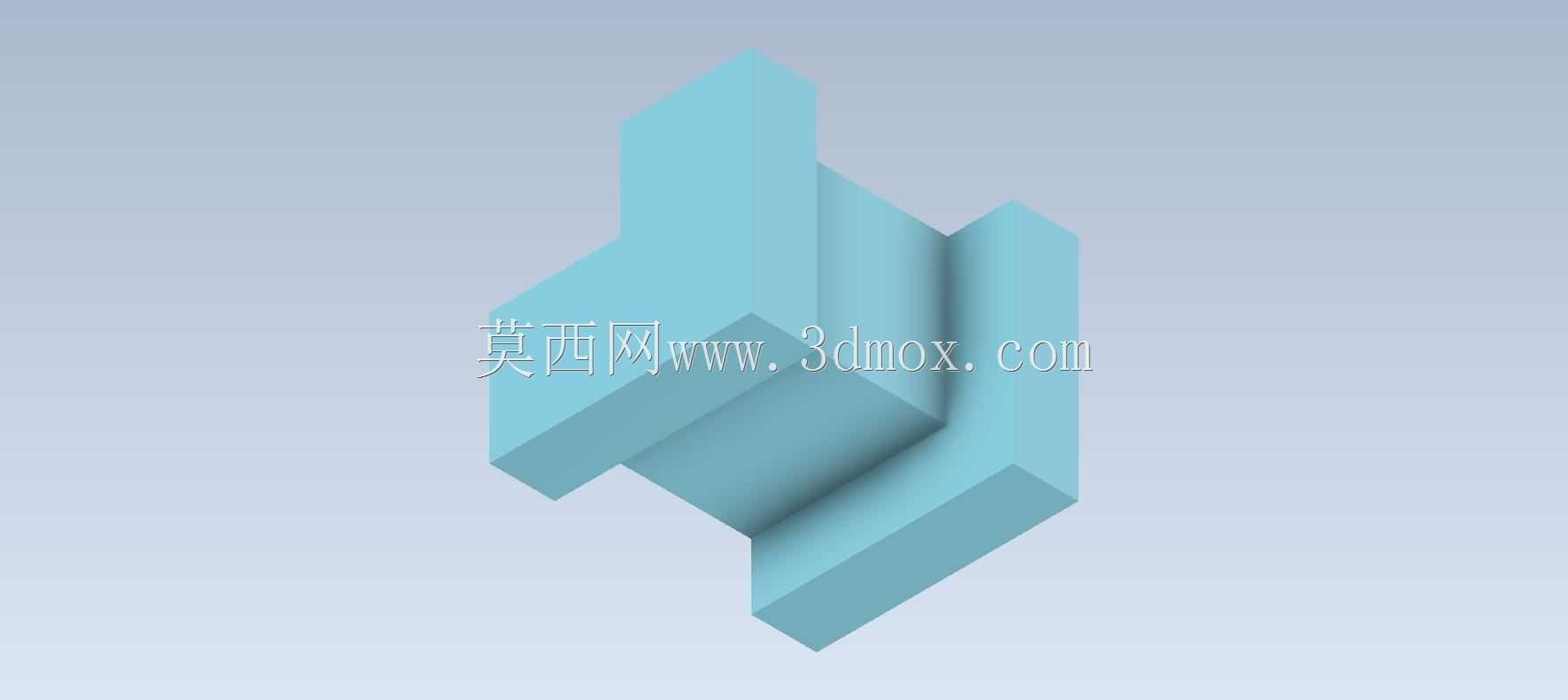

交错凸台镂空结构教学练习几何体

　　这类交错式凸台镂空几何体，是机械结构设计入门阶段非常典型的三维建模训练载体，很多刚接触三维建模的从业者，都会从这类规则几何组合体入手，练习拉伸、切除、布尔运算这些最基础也最核心的建模指令，掌握实体建模的基本逻辑。从实际工程场景来看，这类带交错凸台与内凹镂空的结构，并非完全是脱离生产的教学虚构件，在很多工装夹具的定位块、小型设备的支撑基座、模块化装配的连接码件上，都能看到类似的结构逻辑——通过凸台实现相邻部件的定位卡合，通过镂空区域减轻自身重量、预留走线或者其他部件的避让空间，同时保证结构本身的刚性满足使用要求。

　　从结构功能特性来看，这个几何体采用等壁厚的实体设计，所有凸台的外边缘都做了直角过渡，没有额外的倒角或者圆角，这种设计在教学阶段可以帮助练习者快速掌握基准面选择、草图绘制的精准度，因为每一个凸台的位置、每一处镂空的深度，都需要严格对应草图的尺寸约束，一旦某个尺寸出现偏差，后续的布尔运算就会出现实体错位、特征失败的问题。放到实际生产场景中，这类直角结构的零件如果采用机加工方式生产，需要注意铣削加工的走刀路径，直角内角位置需要选用对应直径的铣刀才能加工到位，如果是采用3D打印或者注塑成型的方式生产，则需要考虑拔模斜度的添加，不过作为教学练习模型，保留直角结构更能锻炼建模者的尺寸控制能力。

　　设计这类练习模型的时候，核心思路是从基础基准面出发，先搭建整体的外轮廓实体，再通过分步切除的方式做出内凹的镂空区域，最后添加各个方向的凸台特征，整个过程需要严格遵循建模的时序逻辑，优先创建作为其他特征参考的基准特征，避免出现特征父子关系混乱的问题，这也是实际工程建模中必须养成的习惯——合理的建模时序不仅能方便后续的尺寸修改，也能减少特征报错的概率。很多新手在做这类练习的时候，容易一开始就盯着局部的凸台或者镂空去做，结果做到后面发现整体尺寸不对，需要反复调整，反而降低了建模效率，这也是这类基础练习想要纠正的建模习惯。

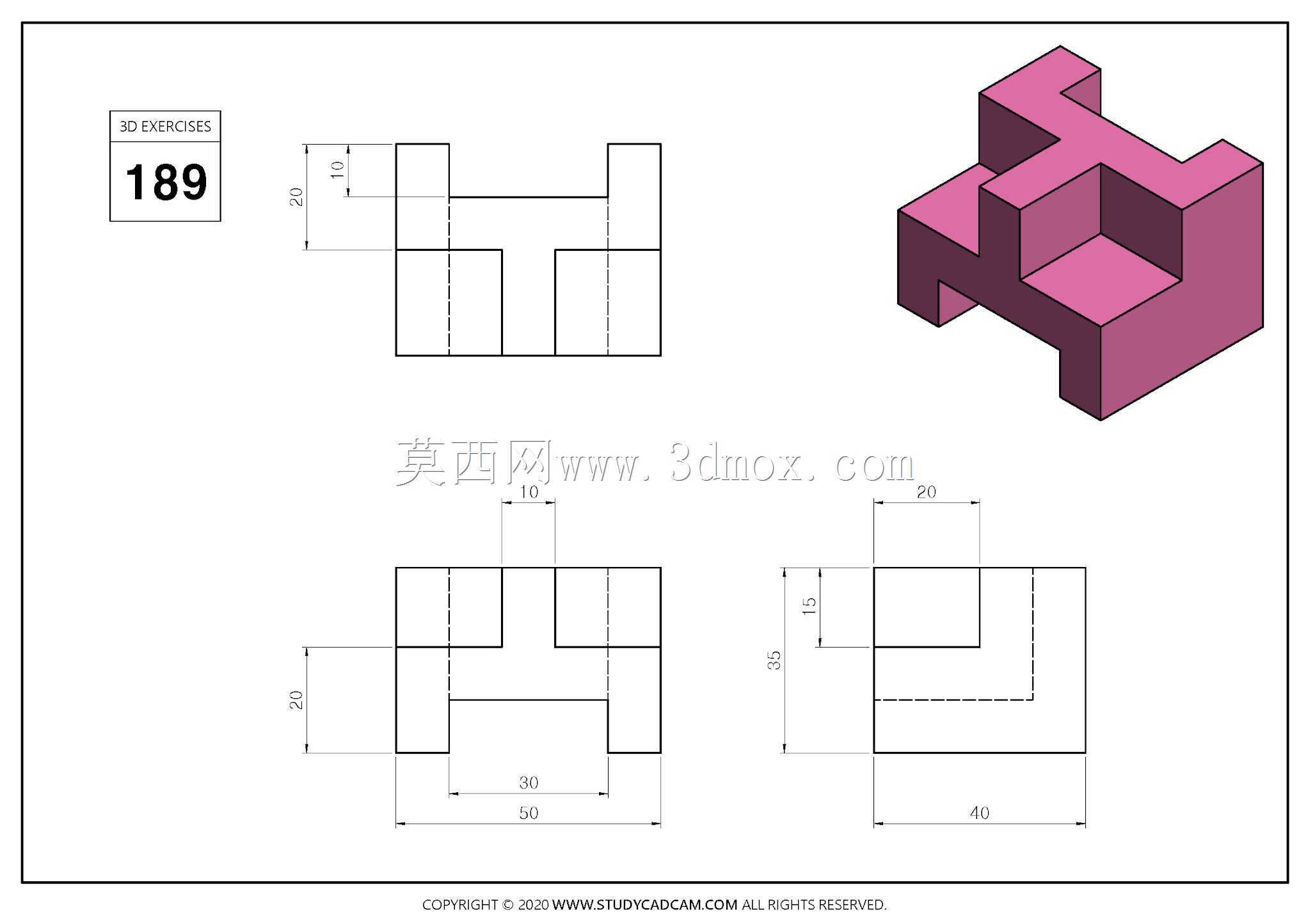

　　关于外形尺寸与安装边界，作为教学练习模型，它的整体尺寸可以根据练习需求灵活缩放，但结构比例是固定的：整体为近似立方体的基座，三个方向延伸出的凸台高度一致，内凹镂空的深度与凸台高度形成对应，所有壁厚保持均匀，这种等壁厚设计不仅符合注塑、3D打印等成型工艺的要求，也能让练习者理解均匀壁厚对零件结构稳定性的重要性——如果壁厚差异过大，零件在成型过程中容易出现缩痕、变形等问题，即使是机加工零件，不均匀的壁厚也会导致热处理过程中应力分布不均，出现零件开裂的情况。如果将这类结构应用到实际的支撑定位场景中，安装边界需要考虑凸台的伸出长度，预留足够的装配空间，避免凸台与相邻部件发生干涉，同时镂空区域的尺寸要满足穿过的管线、紧固件的空间需求，不能因为追求轻量化而过度切除，导致零件的结构强度不足，在承受载荷的时候出现断裂变形。

　　很多从业者在刚入门的时候，会觉得这类基础几何练习没有实际意义，不如直接去画复杂的设备或者零件，但实际上所有复杂的机械结构，拆解到最后都是由这类基础的拉伸、切除、凸台、镂空特征组合而成的，把这类基础结构的建模逻辑练扎实，后续做复杂零件建模的时候，才能快速拆解特征，理清建模思路，不会面对复杂模型无从下手。同时这类练习也能帮助建模者养成严谨的尺寸约束习惯，每一个草图都做到全约束，每一个特征都有明确的设计参考，这也是工业三维建模和创意建模最大的区别——工业建模要求所有尺寸都有依据，所有结构都服务于功能需求，不能凭感觉随意绘制。
