双孔连接弯臂式机械连杆结构设计

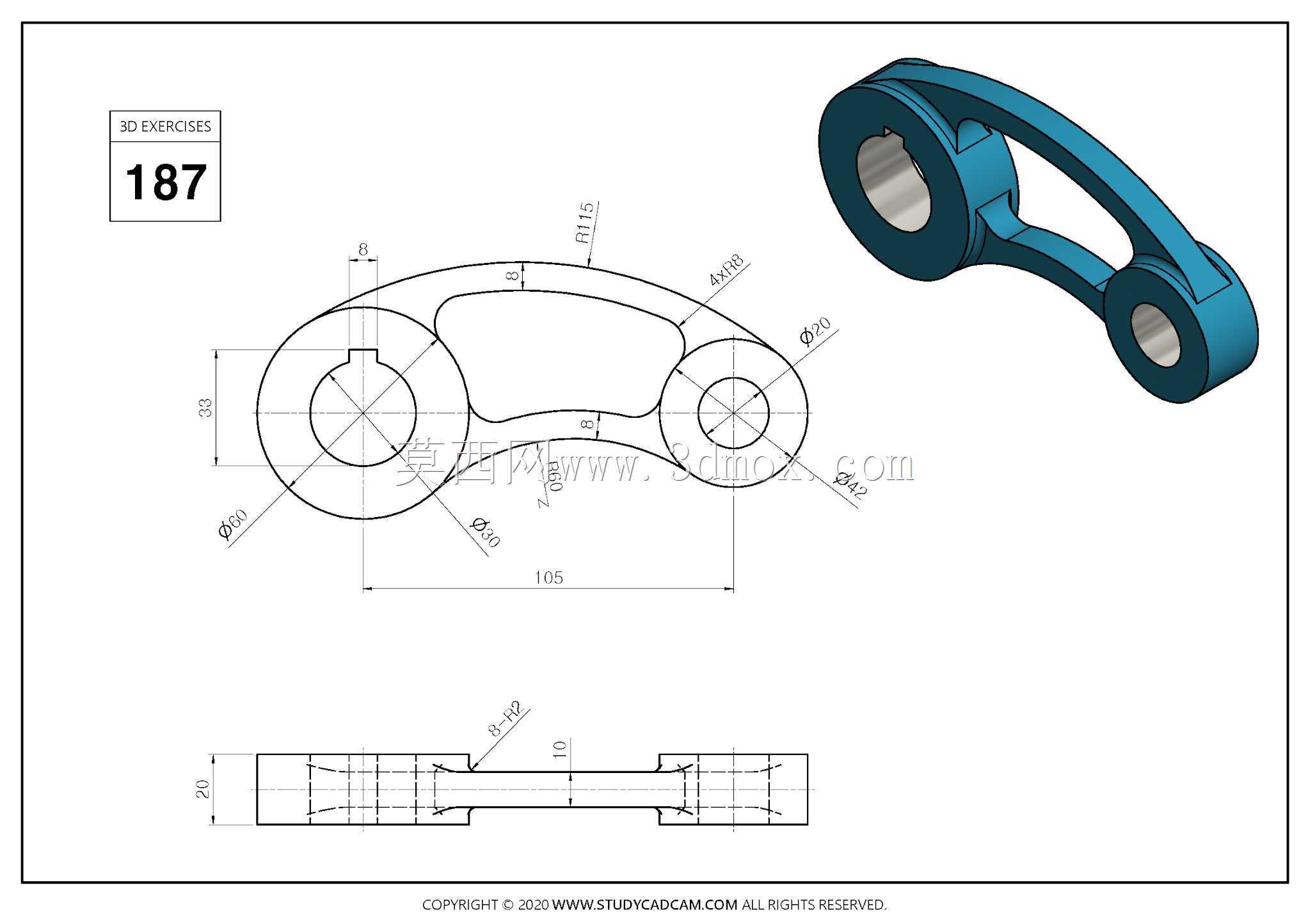

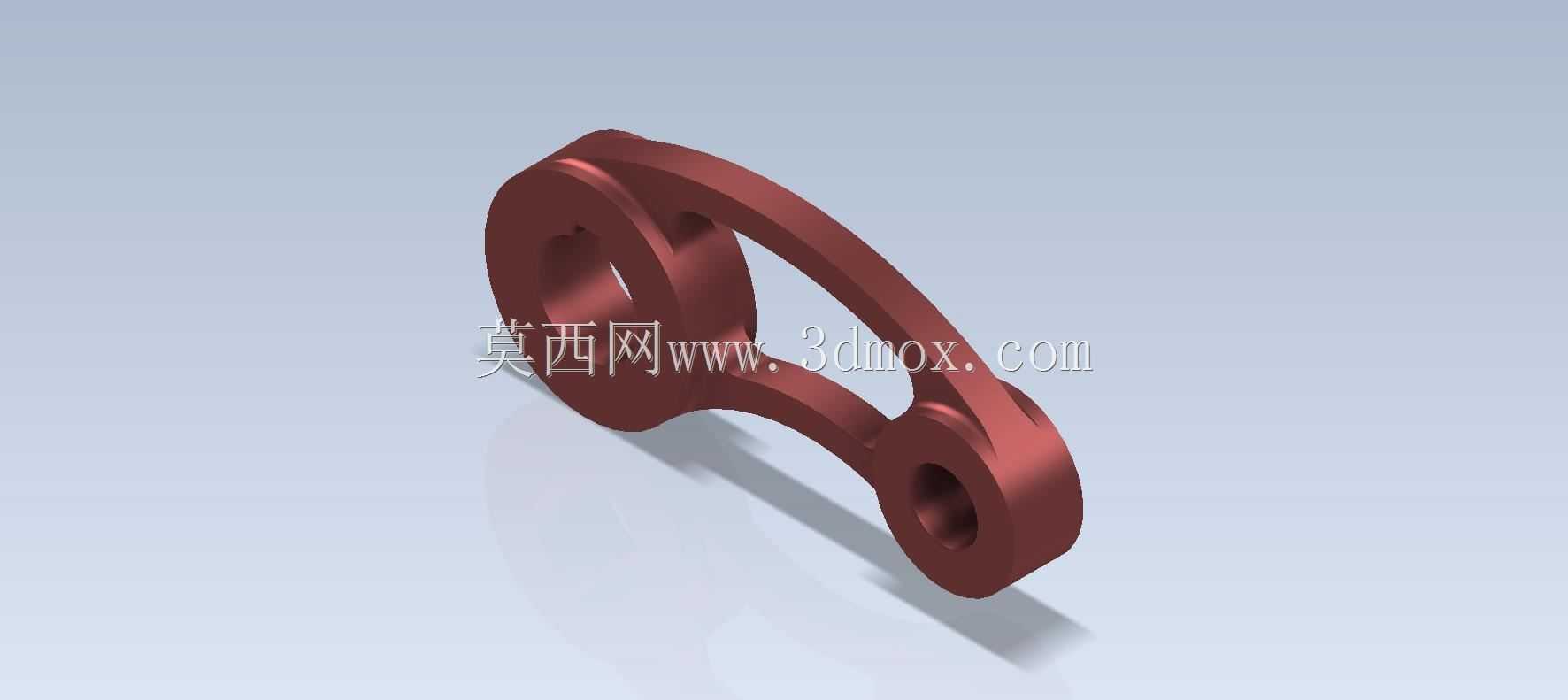

　　这类双孔弯臂结构属于机械传动系统里常见的刚性连杆构件，日常在轻工自动化输送线的张紧调节机构、小型内燃机的气门摇臂传动组、工装夹具的压紧联动臂、农用机械的操作联动机构里都能见到同构型的零件，核心作用是在两个存在空间错位的铰接点之间传递固定行程的摆动力，不会像柔性传动件那样出现回程间隙，能保证动作传递的一致性。从结构细节来看，两端的同轴孔是核心安装基准，孔内壁需要做铰削或者滚压加工来保证与铰接销轴的配合精度，常规会选用H7/h6的间隙配合，既保证铰接转动的顺滑度，又不会因为配合间隙过大导致传动过程中出现晃动偏移。连接两个孔位的弯臂主体采用了变截面的流线型过渡设计，不是等厚度的直臂结构，这种设计首先是为了避让安装空间内的其他相邻构件，

　　避免机构摆动过程中出现运动干涉，其次是在受力集中的孔位周边做了加厚的凸台补强，臂身中间区域适当减薄，在保证整体结构强度满足传动受力要求的前提下，尽可能降低零件自身的重量，减少机构摆动过程中的惯性负载，对于需要高频往复摆动的工况来说，这种轻量化设计能有效降低驱动端的动力损耗，也能减少铰接位置的磨损速率。设计这类构件的时候，首先要确认的是两个铰接孔的中心距尺寸，这个尺寸直接决定了传动的行程比例，一旦中心距出现偏差，整个机构的动作行程就会和设计预期出现偏差，严重时会出现机构卡滞或者行程不足的问题。其次要确认两个孔位的空间夹角，也就是弯臂的弯曲角度，这个角度是根据两个安装点的空间位置关系确定的，要保证零件安装后，臂身和周边的固定构件、

　　运动构件都保留至少2mm以上的安全间隙，避免设备运行过程中出现碰撞磨损。另外孔端的凸台高度需要和配套的铰接衬套长度匹配，凸台太高会导致衬套压装后突出过多，和相邻的安装面出现干涉，凸台太低则会降低孔位的受力接触面积，长期受力容易出现孔口变形的问题。臂身的过渡圆角也需要重点关注，所有的截面变化位置都要做R3以上的圆角过渡，不能出现直角锐边，避免应力集中导致零件在长期交变载荷下出现疲劳断裂，尤其是在承受冲击载荷的工况下，应力集中位置的疲劳寿命会比圆角过渡位置低60%以上。从安装边界来看，这类零件的安装不需要复杂的定位结构，只需要在两个孔位穿入对应直径的铰接销轴，轴向用卡簧或者锁紧螺母限位即可，安装时要注意在铰接面添加润滑脂，

　　减少转动过程中的摩擦磨损，日常维护只需要定期检查铰接位置的间隙，如果间隙超过0.1mm就需要更换耐磨衬套，保证传动精度。这类零件的毛坯一般采用锻造或者精密铸造工艺成型，相比板材切割焊接的结构，整体成型的零件内部金相组织更均匀，抗冲击性能更好，适合在有交变载荷、冲击载荷的传动场景下使用，加工过程中要以其中一个孔的端面和内孔作为定位基准，加工另一端的孔位，保证两个孔的平行度公差在0.05mm以内，避免安装后出现铰接卡滞、转动不顺畅的问题。
