带叉凸台圆柱连接基座结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611685
  • 带叉凸台圆柱连接基座结构设计
  • 带叉凸台圆柱连接基座结构设计
  • 带叉凸台圆柱连接基座结构设计
  • 带叉凸台圆柱连接基座结构设计
  • 带叉凸台圆柱连接基座结构设计

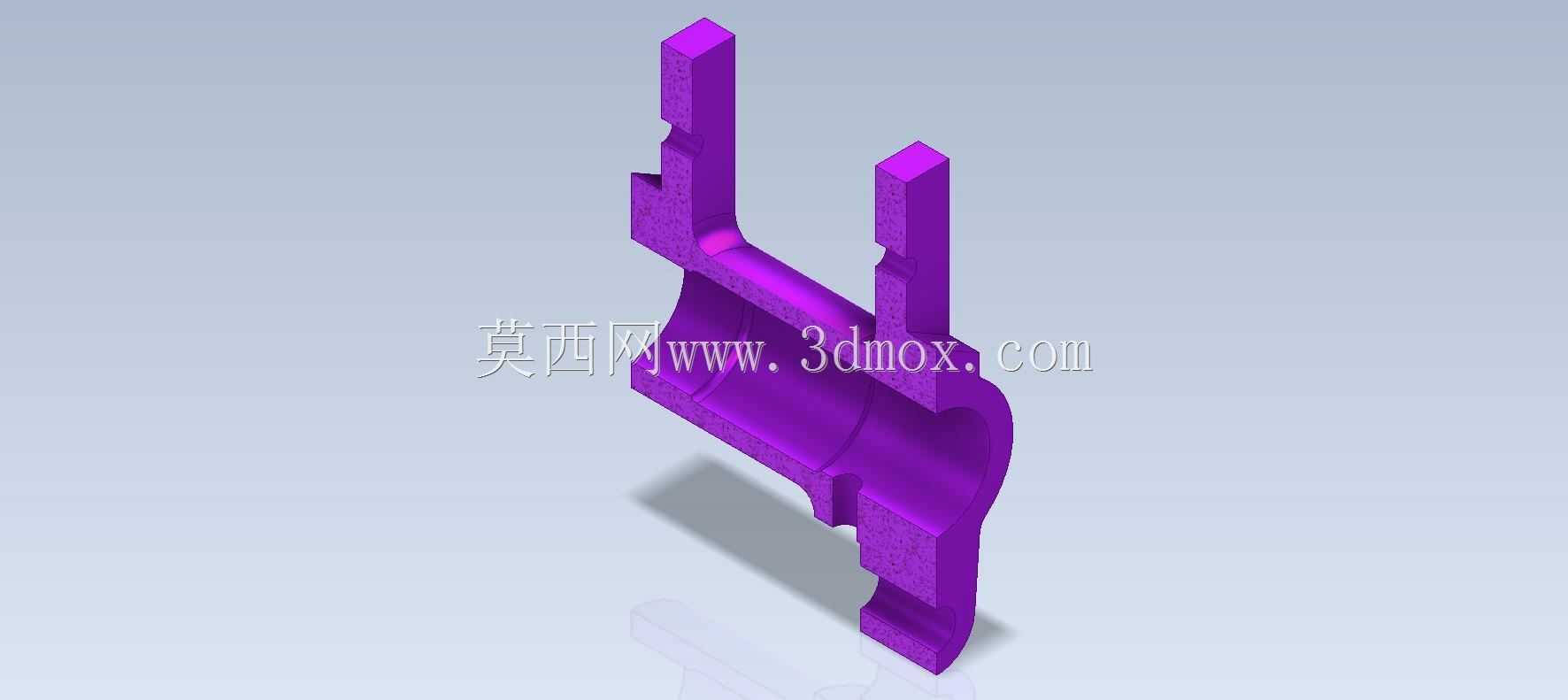

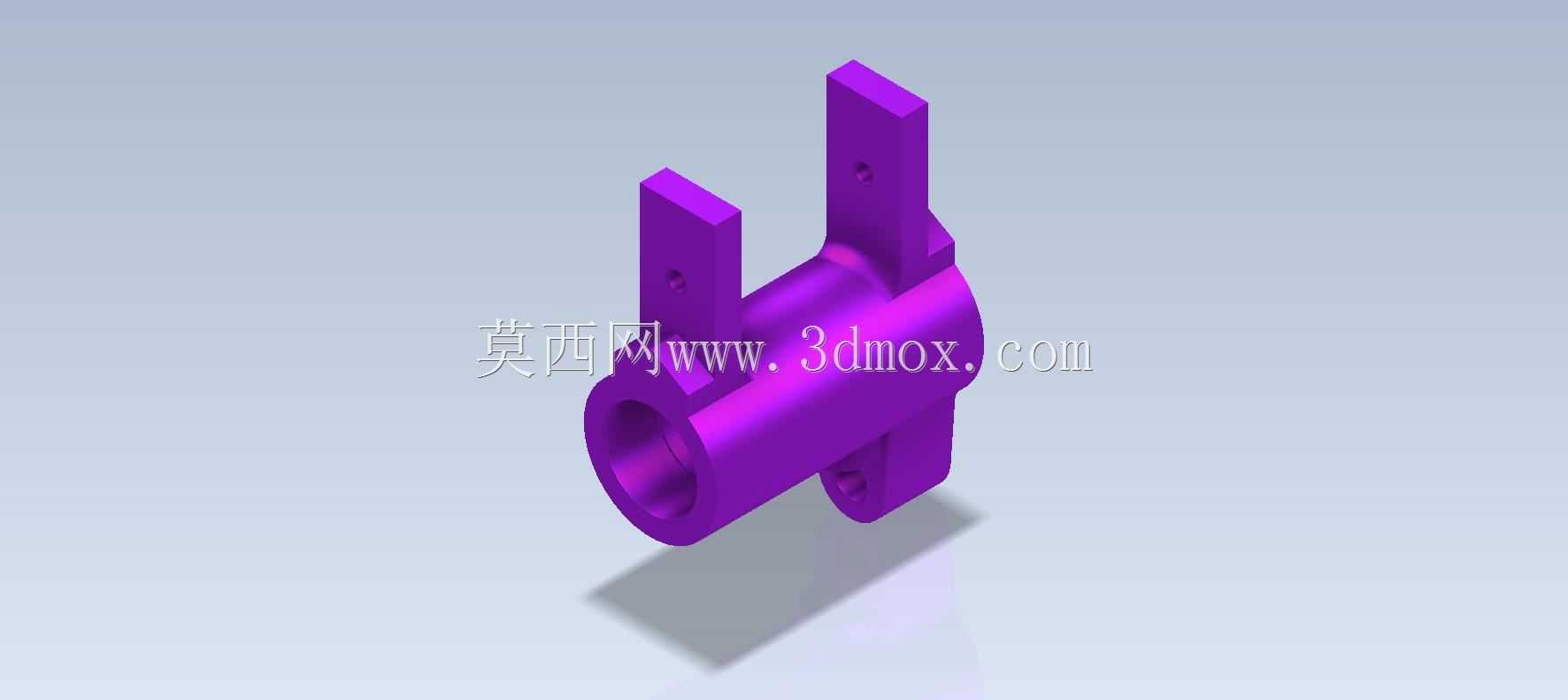

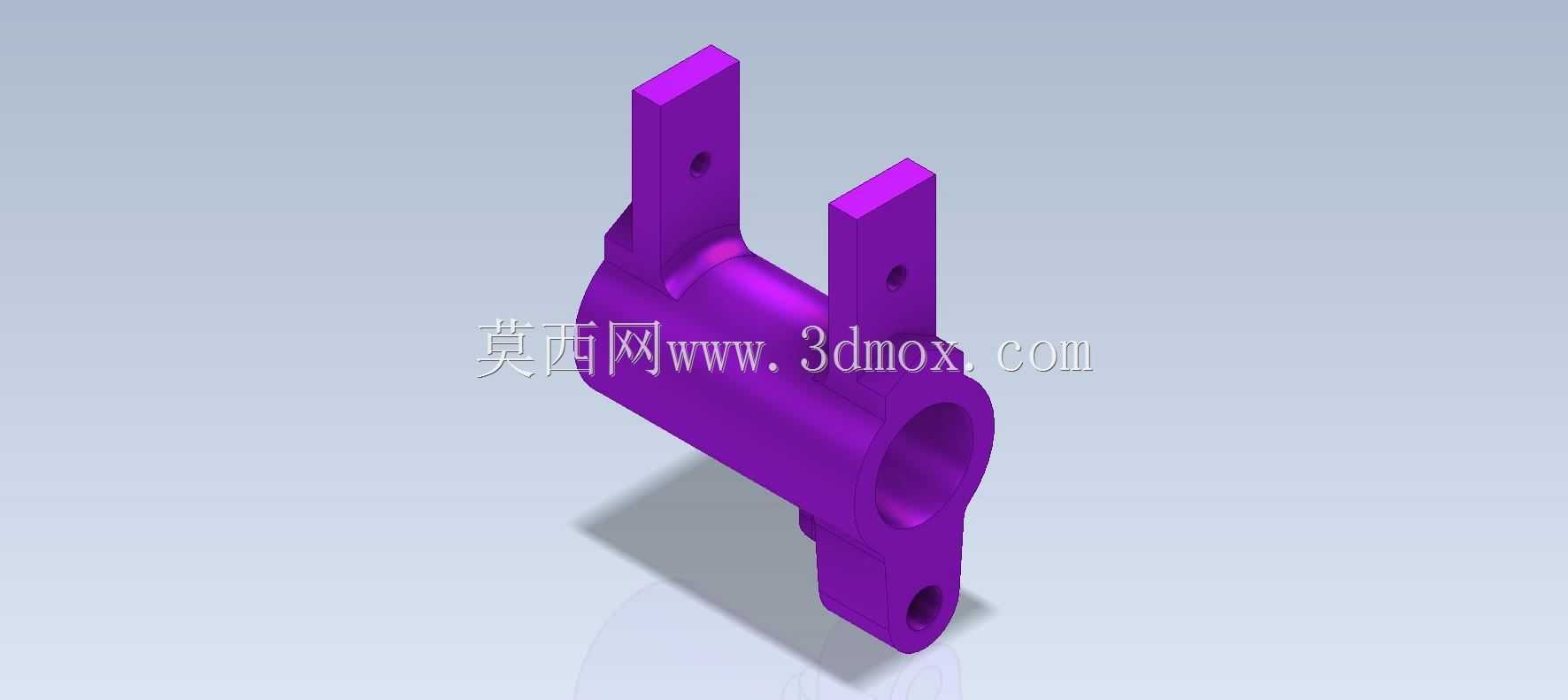

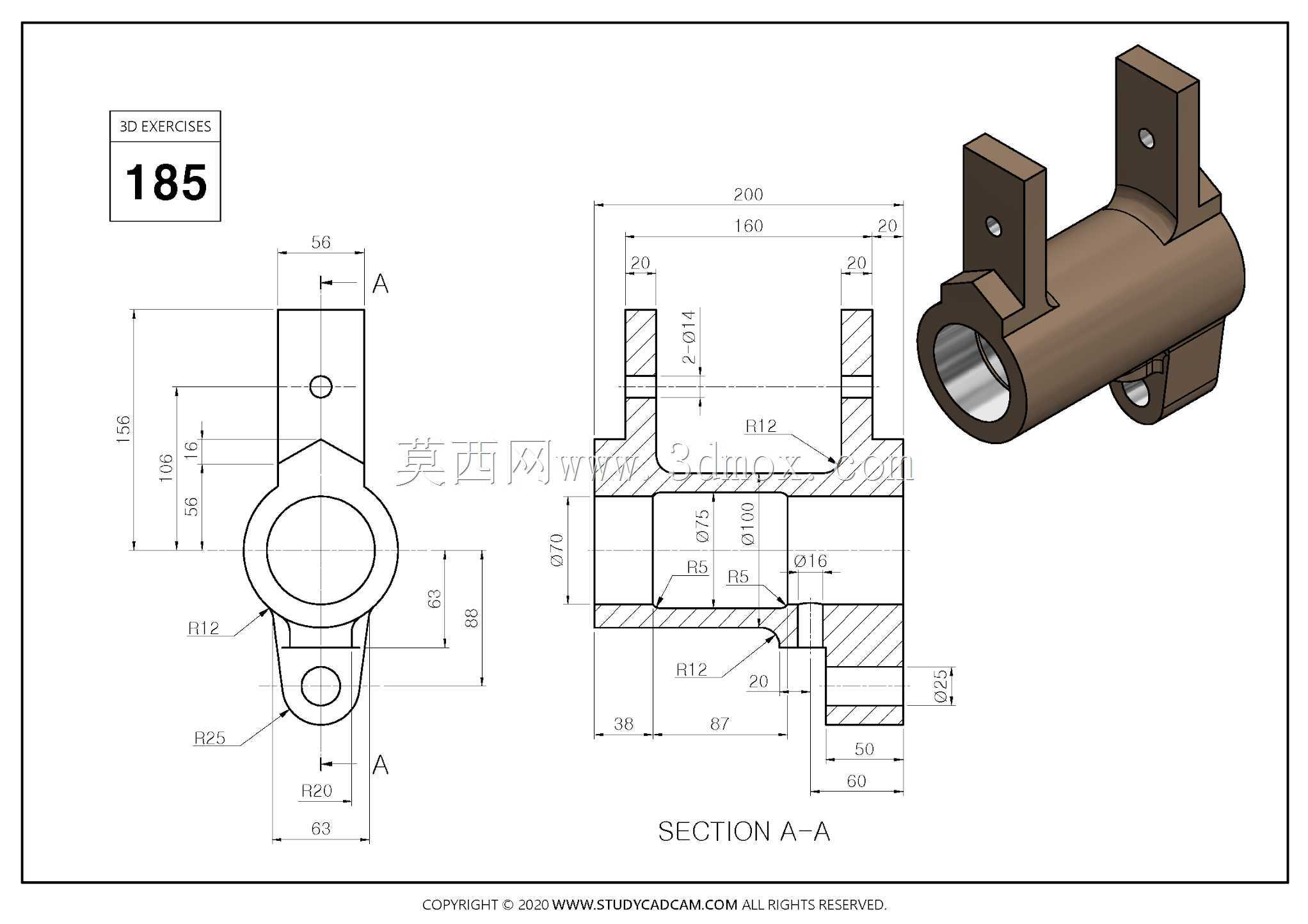

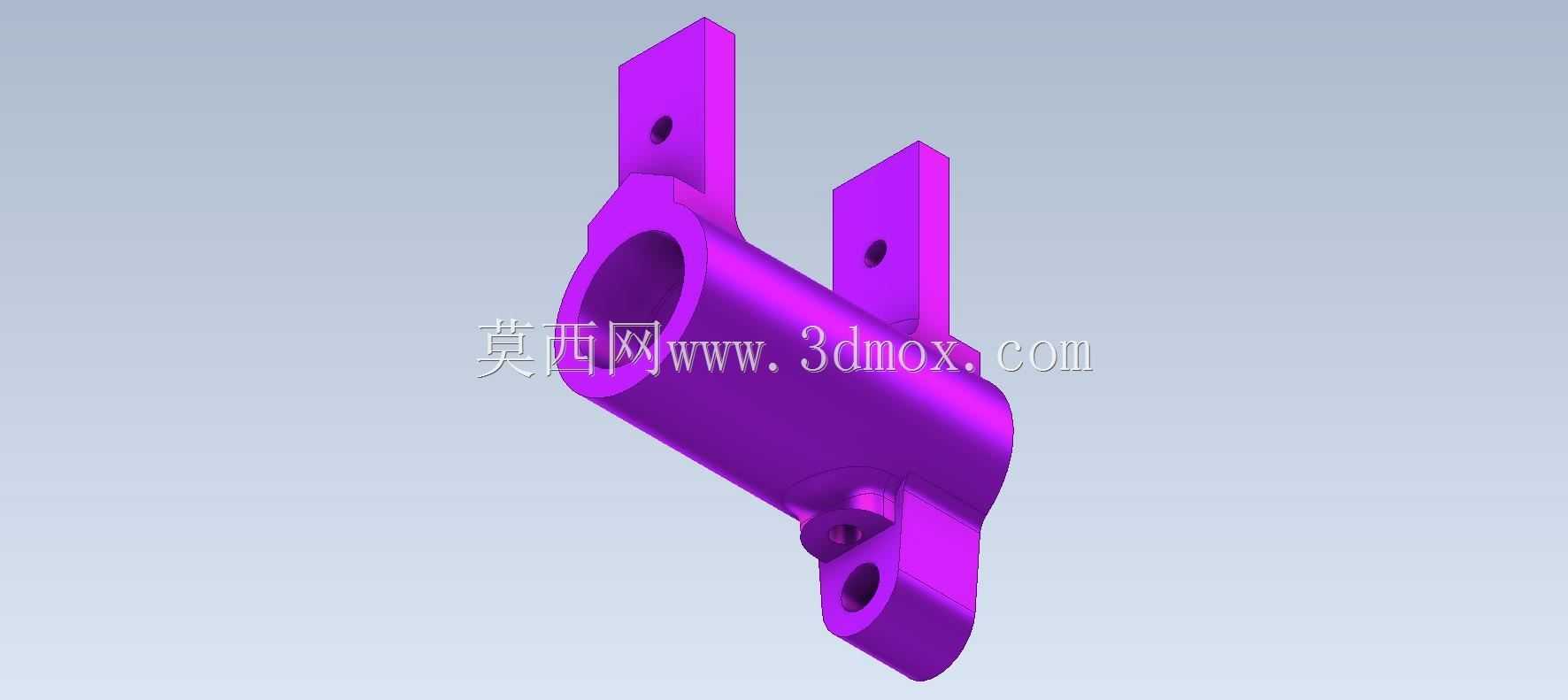

  该零件属于小型机械传动与安装体系中的连接定位构件,核心应用场景覆盖轻工自动化输送线的工位定位模块、小型检测设备的传感元件安装支架、教学实训台的传动节点支撑等领域,在实际设备运行中承担双向安装定位、轴类部件穿接承载、侧向附件固定的复合功能。从结构功能来看,主体采用空心圆柱结构,内孔为通孔设计,可直接穿装直径匹配的光轴、导杆或者流体管路,内孔表面预留的加工余量可满足后续精加工需求,保证穿装部件的同轴度与滑动/固定配合精度;圆柱主体两侧延伸出的叉式凸台为安装受力部位,每个凸台上预制有安装孔位,可通过螺栓将整个构件固定在设备安装面板或者支架立面上,凸台与圆柱主体的衔接位置做了圆弧过渡处理,避免应力集中导致的受力断裂问题,

  在长期承受侧向载荷或者振动工况下,能有效分散衔接处的应力,提升零件的结构稳定性。设计过程中优先考虑了安装边界的兼容性,圆柱主体的外径尺寸控制在常规小型安装座的适配范围内,两侧凸台的外伸长度经过测算,既保证安装螺栓有足够的操作空间,不会与相邻部件产生干涉,又不会过度占用设备内部的安装空间;凸台上的安装孔采用对称布局,可适配不同方向的安装需求,不管是水平安装在设备底板上,还是垂直固定在立面支架上,都能保证受力均匀,不会出现偏载问题。从建模逻辑来看,该零件采用基础特征叠加的设计思路,首先以空心圆柱作为基体特征,确定内孔与外圆的基本尺寸,再通过拉伸特征生成两侧的叉形凸台,之后对凸台与基体的衔接位置做圆角处理,

  最后通过切除特征生成凸台上的安装孔,整个建模过程特征树清晰,参数化关联度高,后续如果需要适配不同直径的穿装轴,只需要修改内孔直径参数,即可同步更新整个零件的关联尺寸,不需要重新绘制特征,能大幅提升设计迭代效率。在实际选型应用中,该零件可根据使用场景选择不同的加工材质,常规工况下采用工程塑料注塑成型即可满足使用需求,成本低重量轻,适合大批量应用在教学实训设备或者轻载自动化设备上;如果是承受较大载荷或者存在频繁振动的工况,可选用铝合金或者不锈钢材质通过机加工成型,保证零件的结构强度与使用寿命。安装过程中需要注意,穿装在内孔中的轴类部件需要提前做同轴度校验,避免强行装配导致内孔变形,两侧凸台的固定螺栓需要采用对角紧固的方式,

  保证两个凸台的受力一致,避免出现安装倾斜导致的轴类部件卡滞问题。另外该零件的凸台结构预留了二次加工的余量,如果后续需要在凸台上附加安装其他小型元件,比如行程开关、定位挡片等,可直接在凸台平面上进行钻孔或者攻丝处理,不需要额外增加安装支架,能有效简化设备的整体结构,减少装配环节的零件数量。
