杆式支撑连接支架三维建模练习作品

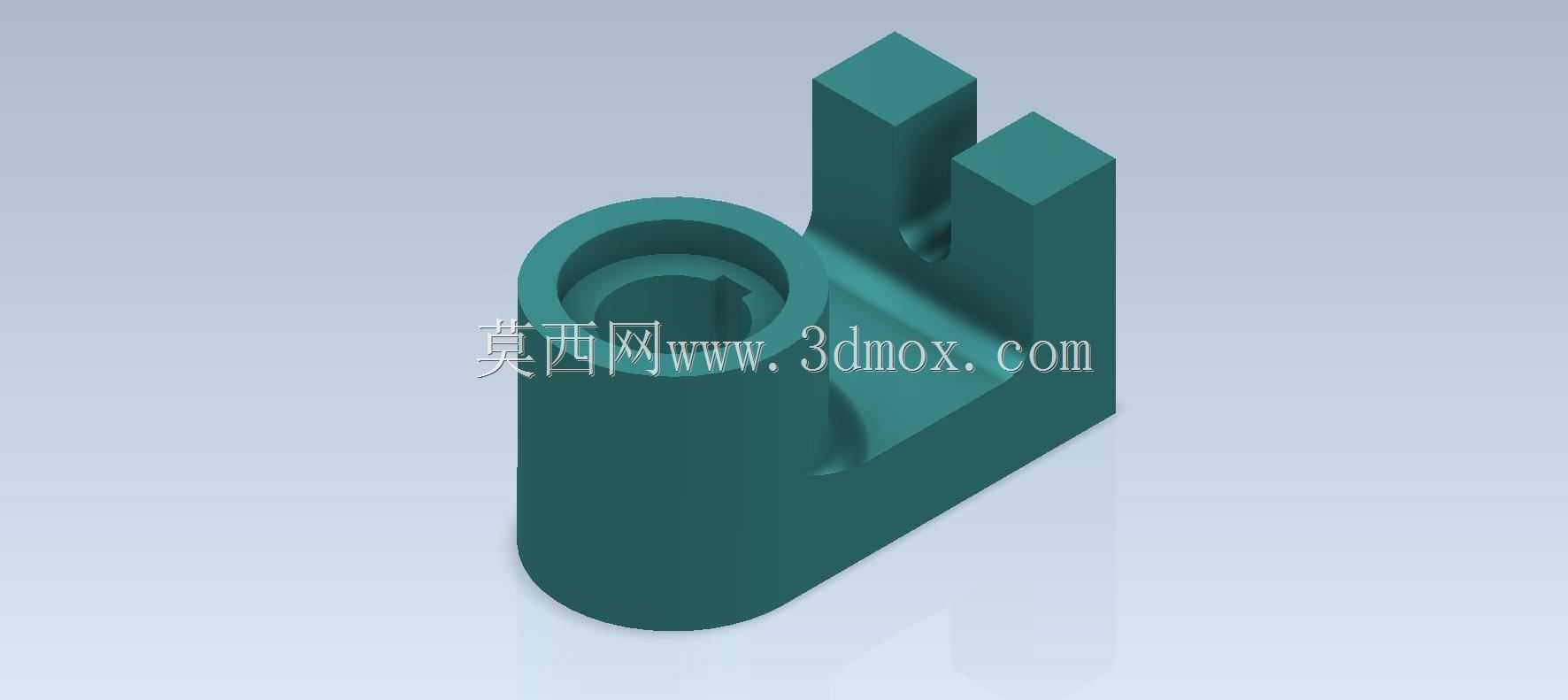

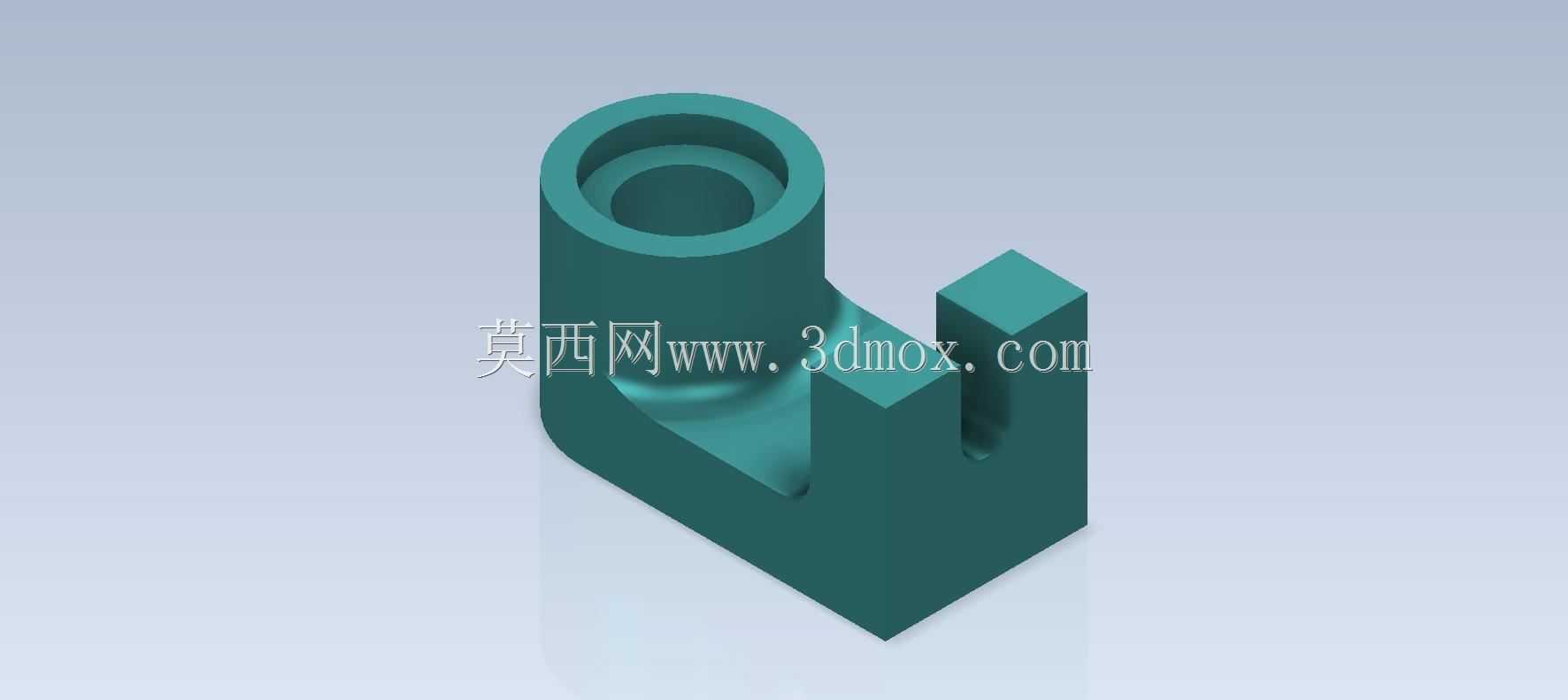

　　这类杆支架在小型自动化设备的传感组件安装、轻工机械的杆件定位场景中十分常见，日常做设备改造、小型工装搭建时经常会用到这类结构件，核心作用是为圆柱杆件提供稳定的径向支撑，同时通过侧边的凸耳结构实现与安装基面的固定，避免杆件工作时出现径向窜动或者角度偏移。从结构设计逻辑来看，主体的圆柱筒部分是核心功能区，内孔的尺寸公差需要和配套杆件的外径做匹配，常规应用下多采用间隙配合，方便杆件穿装调整，筒壁的厚度需要根据支撑的杆件重量、工作时的振动幅度做核算，避免长期受力出现筒壁开裂或者形变。侧边的两个平行凸块是安装定位结构，两个凸块之间的开槽是为了避让安装位的凸起结构，同时凸块上预留的安装孔位可以通过螺栓将整个支架锁紧在安装基面上，

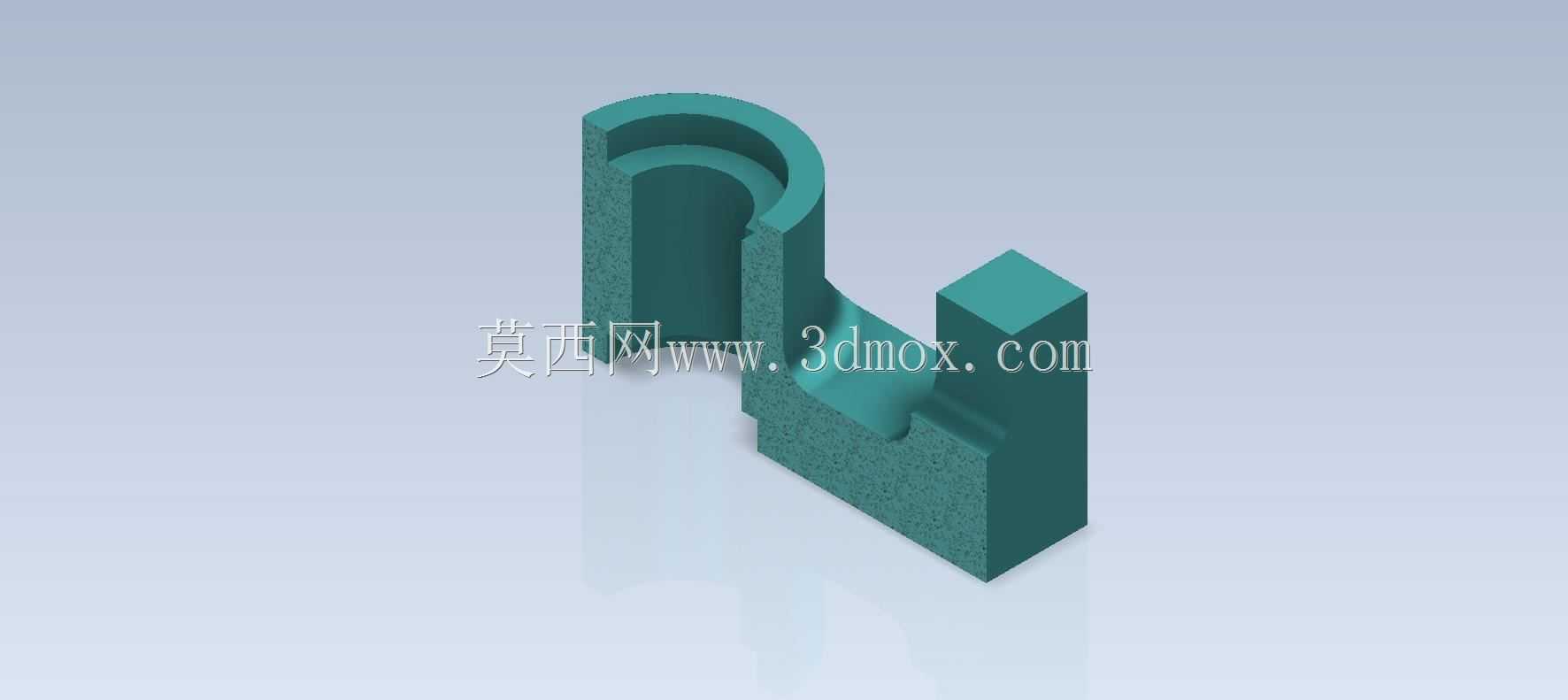

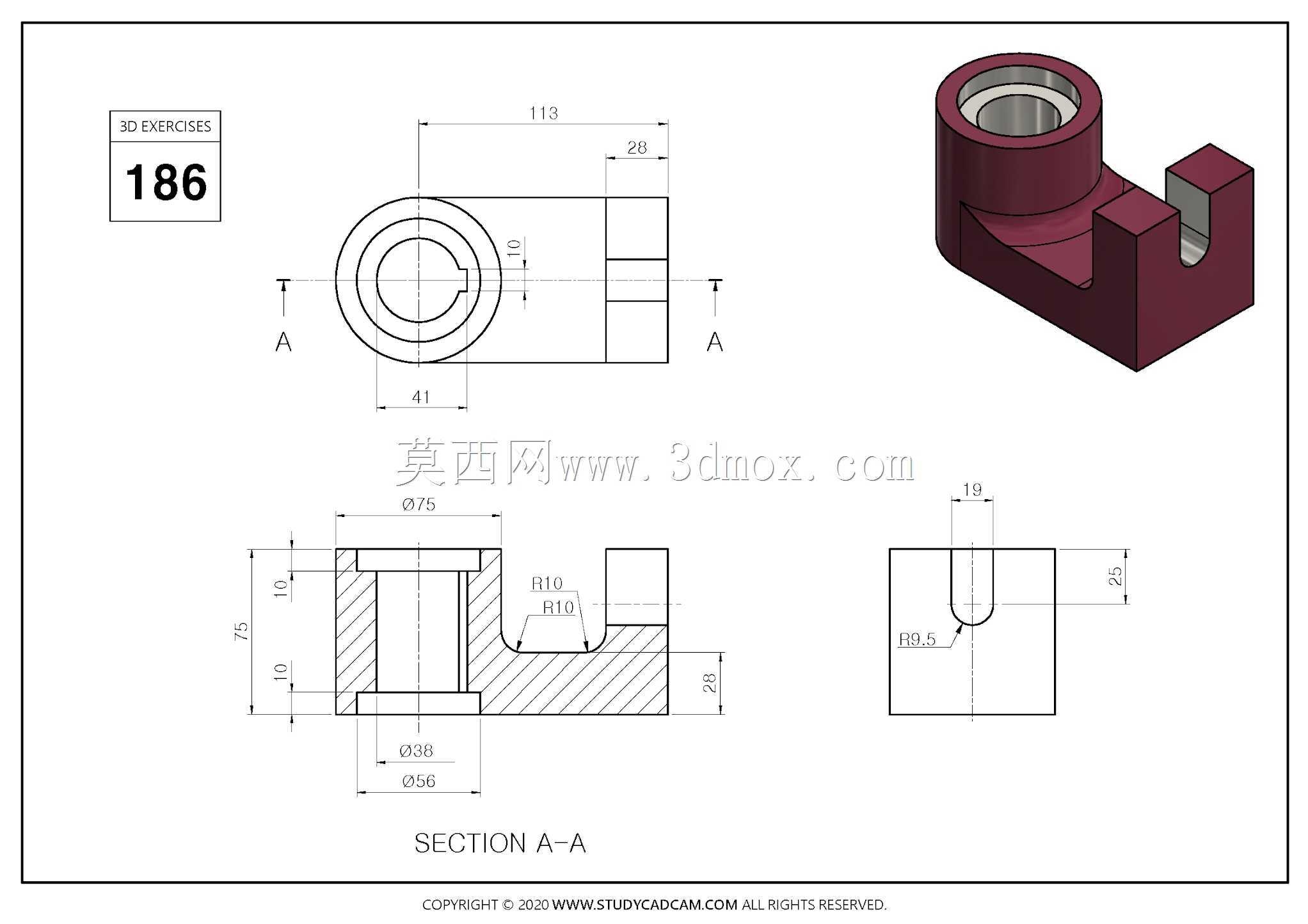

　　凸块和圆柱筒衔接的位置做了圆弧过渡处理，这个细节是为了降低应力集中，毕竟支架在承受杆件载荷的时候，衔接位置是应力最集中的区域，如果是直角衔接，长期受交变载荷很容易出现断裂问题。做这类零件建模的时候，首先要确定安装边界：圆柱筒的轴向长度要满足杆件的支撑长度要求，不能过短导致杆件支撑刚度不足，也不能过长造成空间浪费、和周边其他零部件产生干涉；两个安装凸块的中心距要和安装基面的预留孔位完全匹配，凸块的高度要保证安装后螺栓有足够的锁紧空间，同时不会和圆柱筒的外壁产生干涉。实际应用中，这类支架多用于光电传感器的安装杆支撑、小型气动管路的管夹固定座、实验设备的杆件调节支架等场景，因为结构简单、加工难度低，多采用铝合金或者工程塑料加工，

　　铝合金材质的支架多用于有一定载荷要求的工业设备场景，工程塑料材质的多用于教学实验装置、低载荷的民用设备上。建模过程中需要注意几个关键尺寸的把控：内孔的同轴度要保证，避免杆件穿装后出现卡滞；安装凸块的安装面和圆柱筒的轴线平行度要控制在合理公差范围内，不然安装后杆件会出现倾斜，影响后续的部件对位；衔接处的圆角尺寸要和壁厚匹配，不能因为圆角过大导致局部壁厚不足，也不能圆角过小起不到应力释放的作用。很多初学者做这类练习件的时候，容易忽略安装面的平面度要求，实际上安装凸块的底面是整个支架的定位基准，如果平面度超差，螺栓锁紧后支架会出现形变，连带圆柱筒的内孔出现椭圆变形，直接导致杆件无法顺畅穿装。另外圆柱筒的下端做了圆弧收底，

　　这个设计一方面是减少零件的整体重量，另一方面是避免安装时下端棱角和安装基面的杂质、凸起产生干涉，保证安装面能够完全贴合基面。在实际选型应用的时候，需要先确认配套杆件的外径，再对应选择内孔尺寸匹配的支架，同时要核算安装空间的尺寸，确认两个凸块的宽度、整体高度不会和周边的运动部件产生碰撞，如果是用在有振动的设备场景，还可以在安装面增加薄橡胶垫片，一方面起到缓冲减振的作用，另一方面可以补偿安装面的平面度误差，提升锁紧的可靠性。这类结构虽然简单，却是机械结构设计中最基础的支撑类零件典型结构，掌握这类零件的设计思路、公差匹配、建模逻辑，对后续做复杂的支撑组件、安装座类零件设计有很大的帮助，很多复杂的安装支架结构，都是在这类基础结构上拓展安装位、调整支撑角度演变而来的。
