双孔连接摇臂支撑结构件

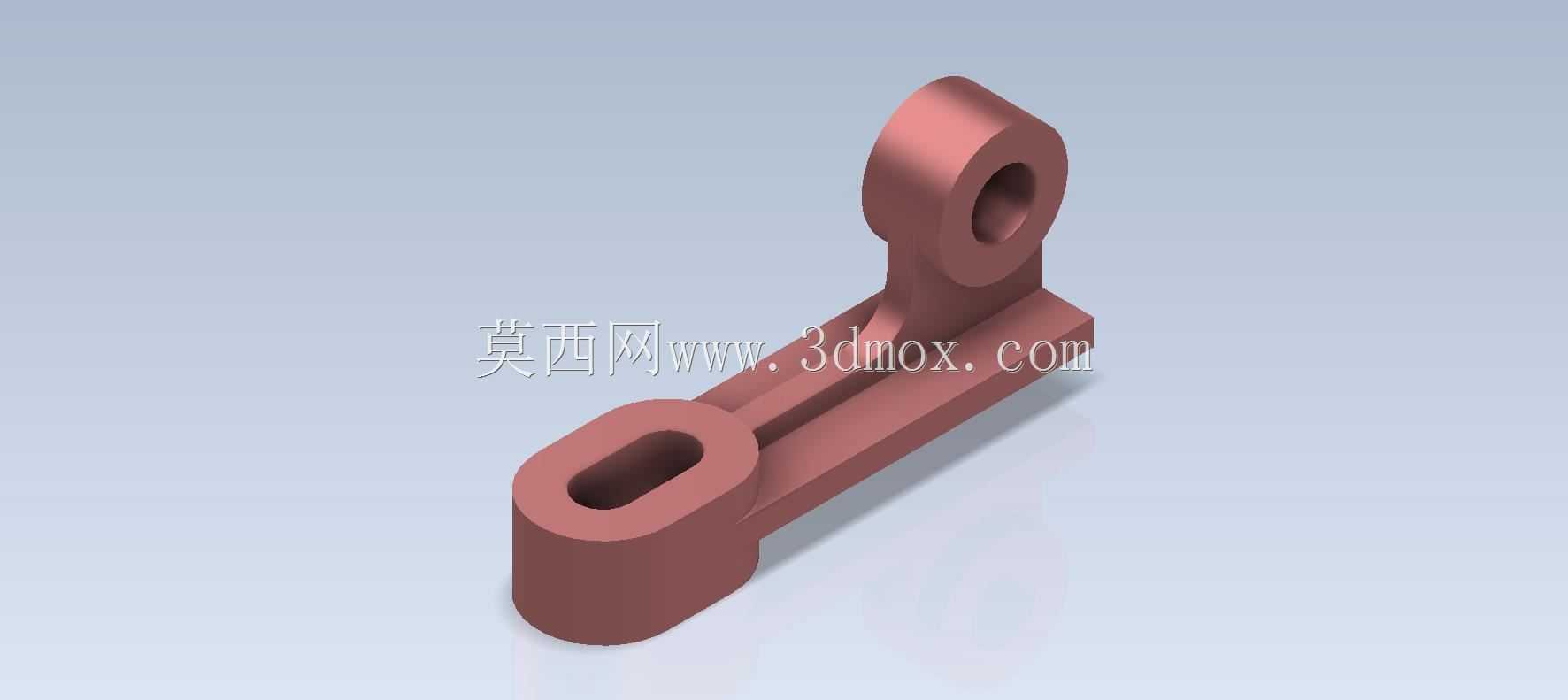

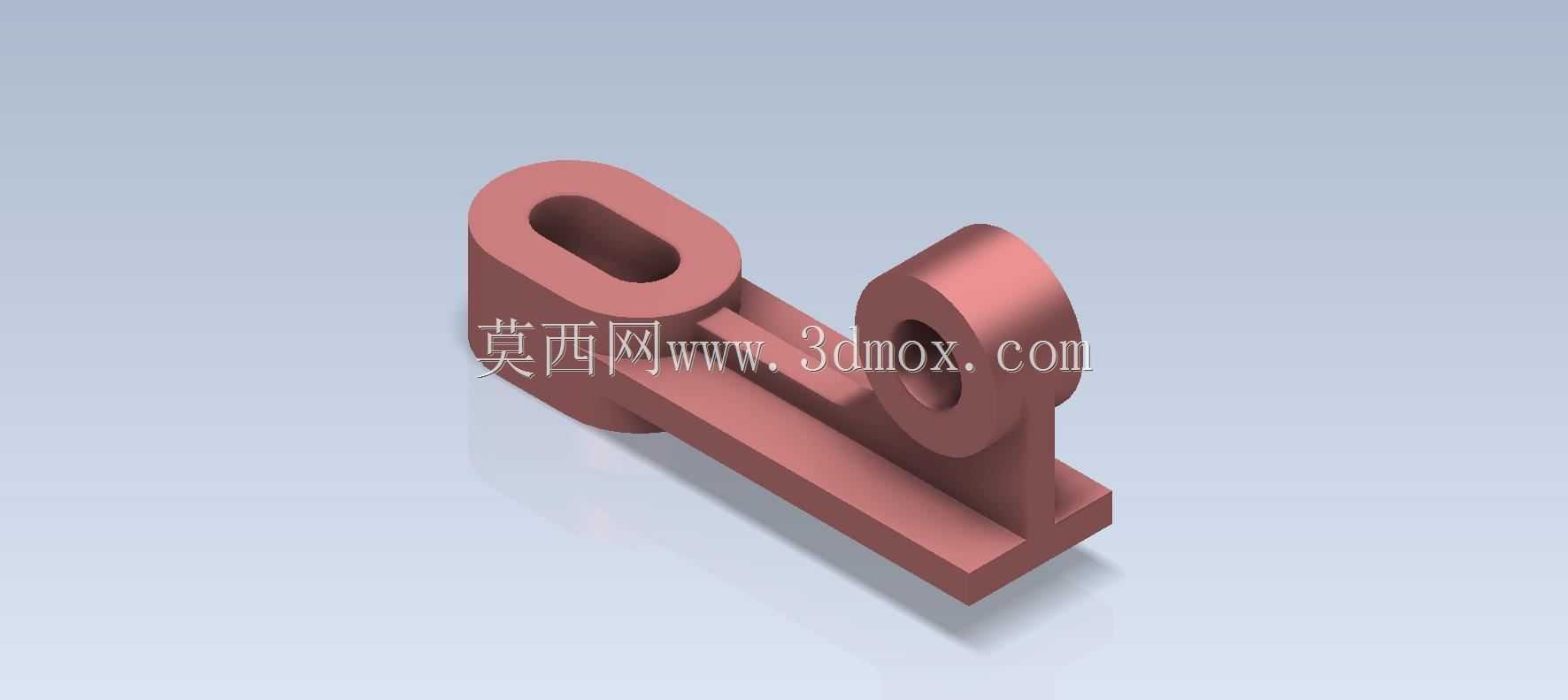

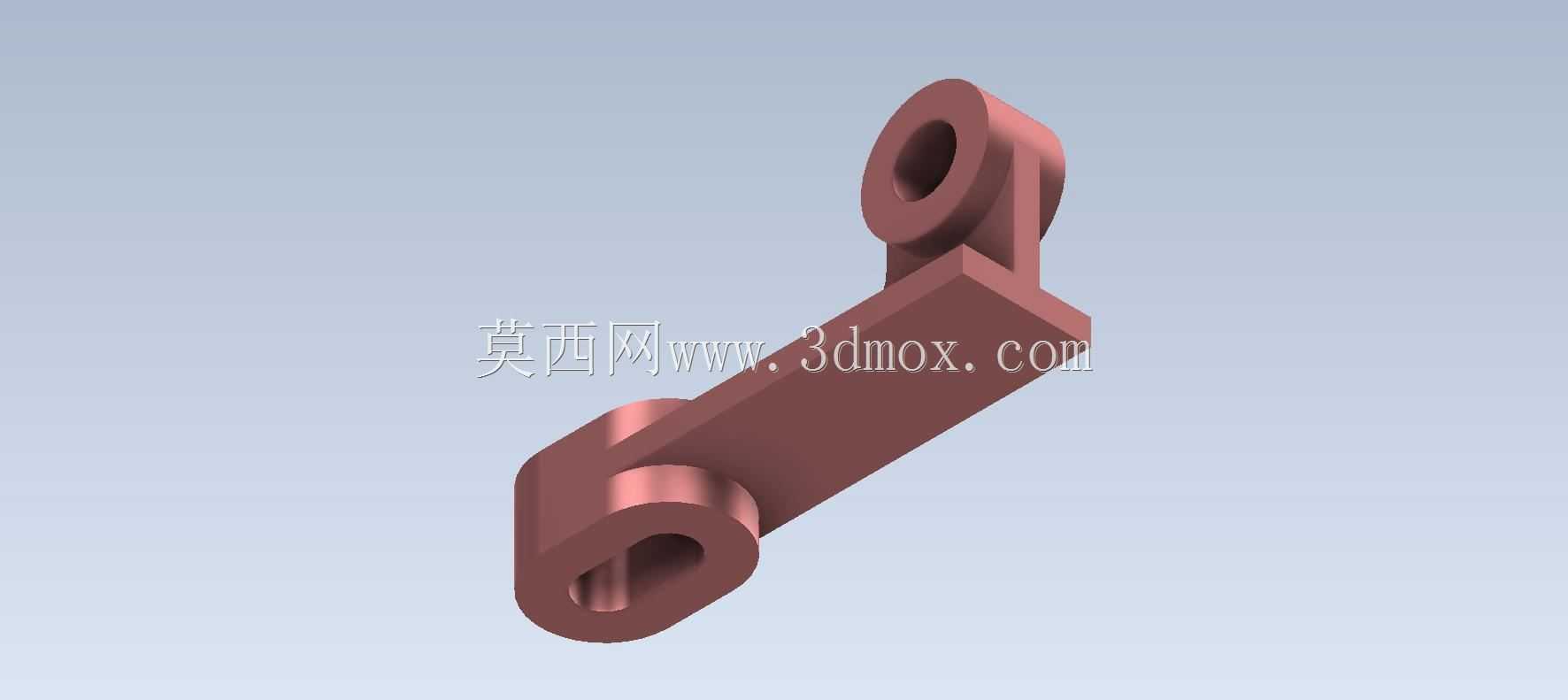

　　该结构件属于机械传动系统中的铰接支撑类零件，常见于轻工自动化输送线的张紧调节机构、小型工装夹具的摆臂组件、检测设备的探头调整支架等场景，核心作用是实现两个运动部件之间的铰接传动，同时承担径向载荷与小范围的位置调节功能。从结构设计来看，零件整体采用一体化铸造成型后机加工的工艺路线，主体为长条形等截面肋板结构，肋板厚度根据常规载荷工况取8-12mm区间，既保证足够的抗弯刚度，又避免整体重量过大。零件一端为带通孔的圆柱凸台，通孔直径适配常用的M6-M10铰接销轴，凸台外圆与通孔保持同轴度公差0.02mm，端面与孔轴线垂直度公差0.03mm，保证铰接转动时无卡滞、偏磨问题；另一端为腰型孔结构的安装座，腰型孔长度方向沿零件长轴方向设置，

　　调节行程通常为15-25mm，用于安装时调整铰接点的固定位置，补偿装配累计误差，适配不同工位的张紧度或摆角范围需求，腰型孔的两端半圆与直边段平滑过渡，避免应力集中导致的安装座开裂。两个功能端之间通过加厚的连接肋过渡，肋板与两端凸台的连接处采用R3-R5的铸造圆角，消除直角处的应力集中点，提升零件的抗疲劳性能，在长期往复摆动的工况下不会出现根部断裂问题。从安装边界来看，带通孔的铰接端外圆直径通常为20-30mm，轴向厚度与肋板厚度保持一致，安装时需在销轴与孔之间加装铜套或者自润滑轴承，降低转动摩擦系数，延长零件使用寿命；腰型孔端的安装座底面为精加工基准面，平面度公差0.02mm，安装时通过两个螺栓穿过腰型孔固定在设备基板上，

　　拧紧前可沿腰型孔方向调整位置，调整到位后锁紧螺栓即可完成固定。设计过程中需要重点校核两个部位的强度：一是铰接孔处的径向挤压强度，根据销轴传递的最大摆动力计算孔壁的压应力，确保不超过材料的许用挤压应力；二是连接肋的抗弯强度，当摆臂承受最大径向载荷时，校核肋板根部的弯曲应力，必要时可在肋板侧面增设加强筋提升刚度，不过该零件面向轻载工况，单肋结构已经满足使用需求，无需额外加筋。零件的材料通常选用HT200灰铸铁或者6061铝合金，灰铸铁版本适用于载荷较大、有一定减震需求的工装设备，铝合金版本适用于对重量有要求的检测设备、小型自动化模组，两种材料的成型工艺都比较成熟，加工成本低，适合批量生产。在实际装配过程中，需要注意铰接端的销轴轴向固定，

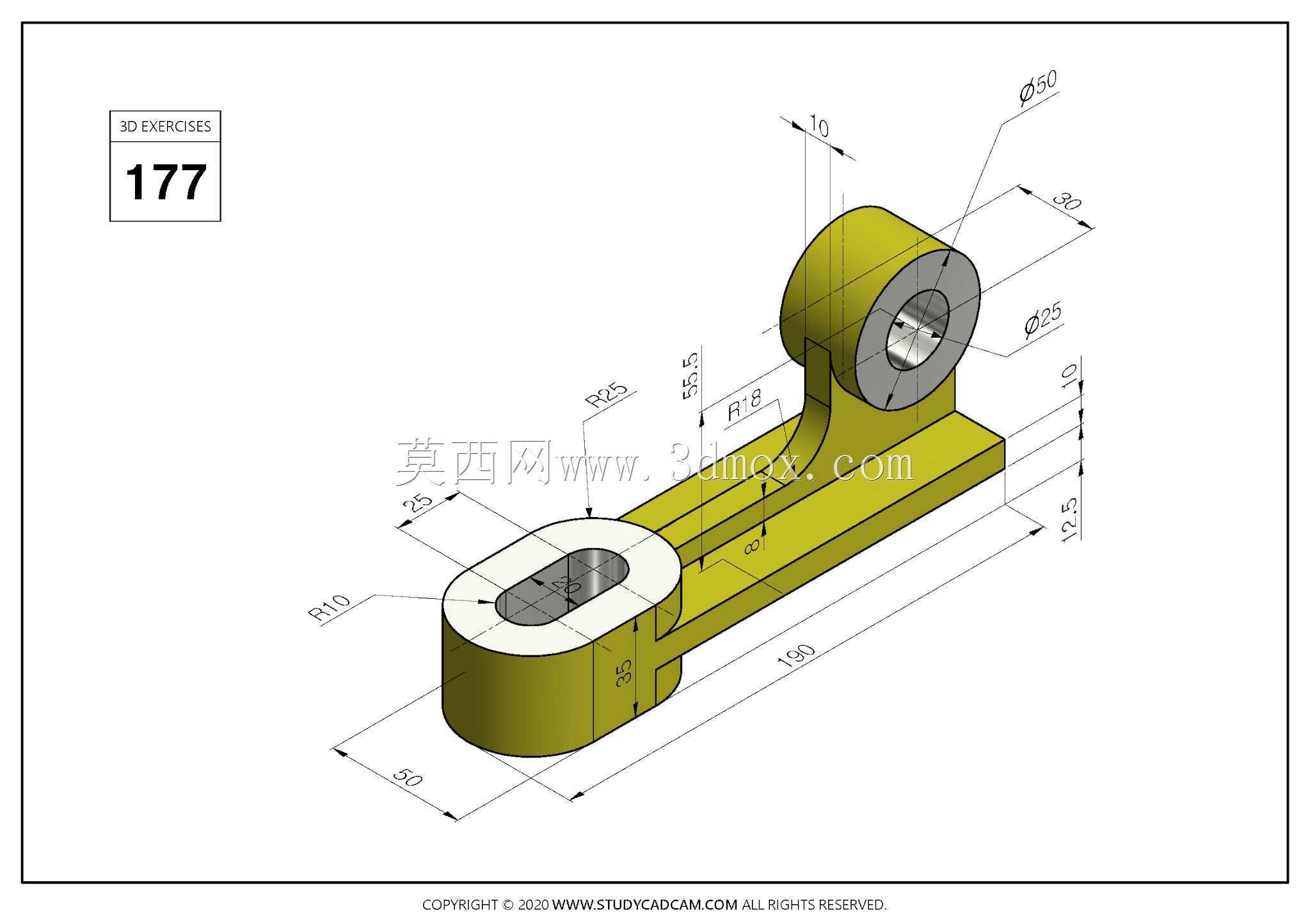

　　通常采用轴用挡圈或者开口销限制销轴的轴向窜动，避免零件在摆动过程中销轴脱出导致机构失效；腰型孔端安装时需要在螺栓与零件接触面加装平垫圈，增大接触面积，避免锁紧时压伤零件表面，同时保证调整位置时螺栓可以顺畅滑动。该类零件的建模过程需要重点关注腰型孔与铰接孔的位置公差，两个孔的中心距通常根据具体机构的运动行程计算确定，建模时需要保证中心距的尺寸公差在±0.1mm以内，避免装配时出现位置干涉或者调节行程不足的问题；同时所有加工面的粗糙度要求为Ra3.2，非加工铸造面粗糙度为Ra25，不需要额外的表面处理，若使用在潮湿工况下可做发黑或者阳极氧化处理提升防锈能力。
