双筒连接式机械支撑铰接结构件

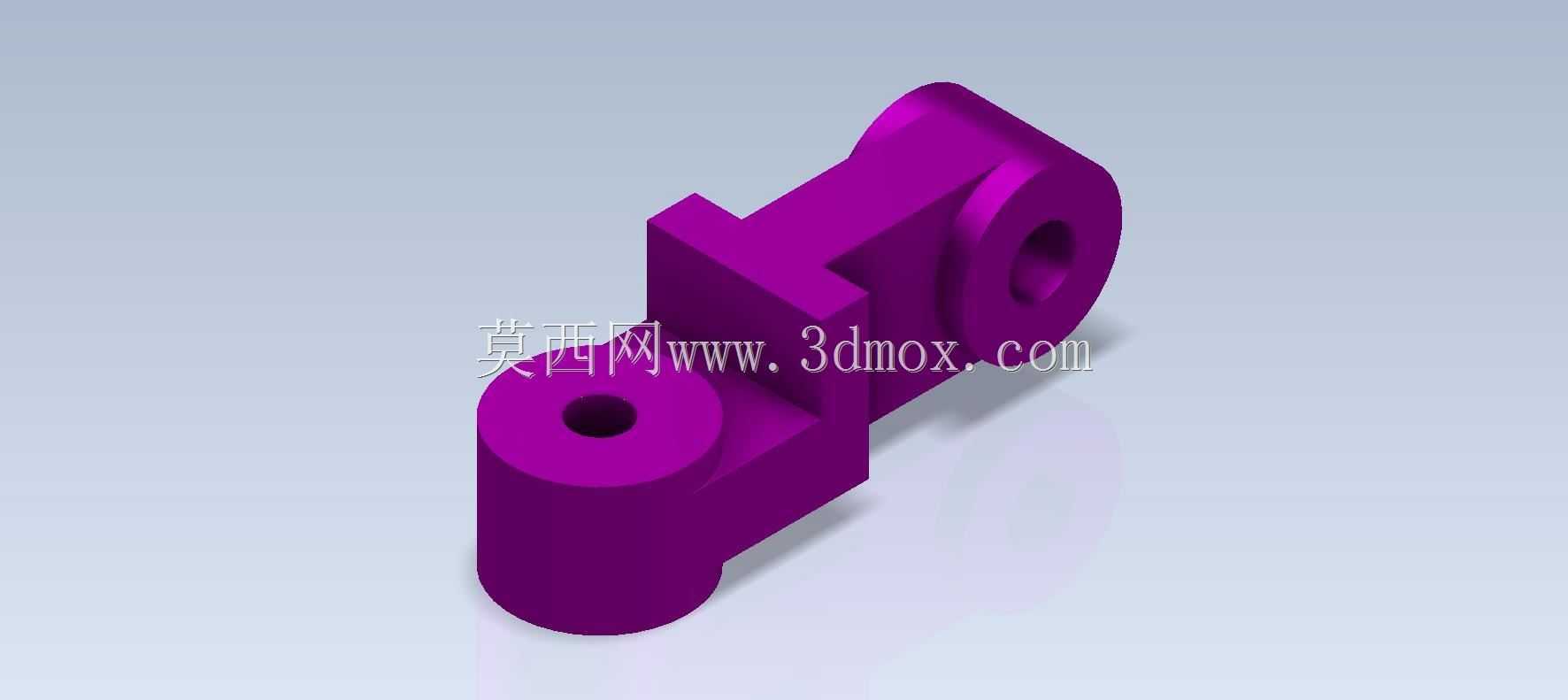

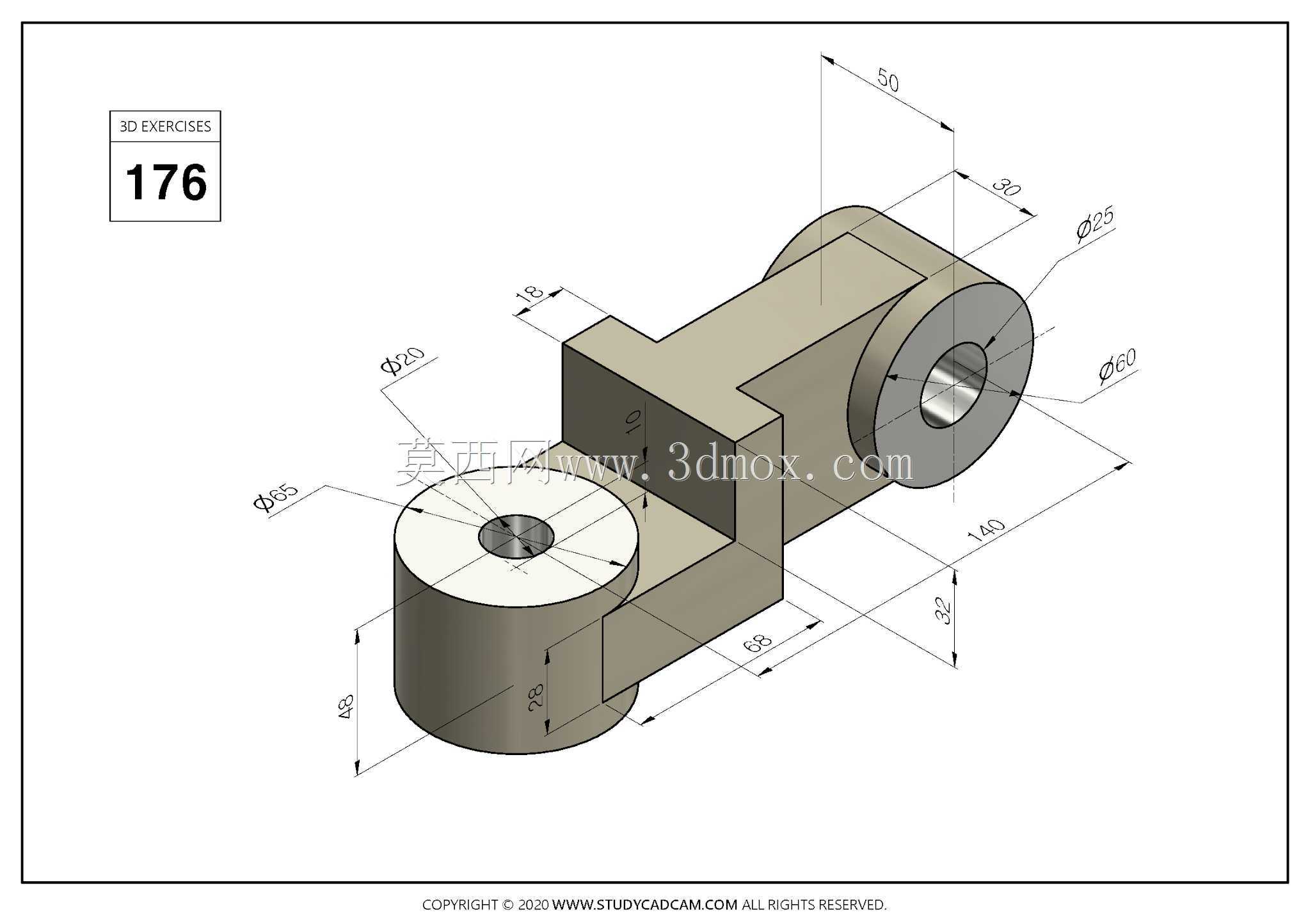

　　该结构件属于机械传动与支撑系统中的典型铰接连接类零件，在轻工自动化输送线、小型工装夹具定位模块、教学类机械拆装实训台架中有着广泛的适配场景，主要承担相邻运动部件之间的铰接支撑、载荷传递与相对转动限位功能，可在低速、中低载荷的往复摆动工况下长期稳定工作。从结构设计逻辑来看，零件采用一体化成型的布局思路，主体由两个不同直径的筒状铰接座通过中间的连接立板整合为一个整体，其中直径较大的筒座位于结构下部，轴向长度更长，主要承担主载荷的承载与固定端铰接功能，内孔为光孔设计，可适配对应直径的铰接销轴，筒座端面与连接立板之间设置了直角过渡的加强筋结构，避免应力集中导致的受力断裂；直径较小的筒座位于结构上部侧方，轴向长度稍短，

　　主要承担活动端的铰接连接，内孔同样为光孔结构，可与配套的连杆类零件实现销轴连接，两个筒座的轴线呈空间平行布局，中心距经过精准校核，可保证铰接后相邻部件的转动行程无卡滞、无运动干涉。中间连接立板采用变厚度设计，靠近大直径筒座的位置厚度更大，向小直径筒座延伸时厚度逐步收窄，在保证整体结构刚性的前提下尽可能降低零件自重，减少运动过程中的惯性载荷。从安装边界来看，大直径筒座的下端面为主要安装定位基准面，安装时该端面需与配套支座的定位面完全贴合，通过贯穿筒座内孔的销轴实现周向与轴向定位，销轴两端可通过卡簧或者锁紧螺母实现轴向固定，避免工作过程中销轴窜动脱出；小直径筒座的两个端面为活动端连接基准面，与配套连杆的连接端面之间需预留0.1-0.

　　2mm的装配间隙，保证相对转动时的灵活性，同时可根据工况需求在间隙处加装耐磨垫片，降低铰接位置的磨损速率。零件的所有棱边均做了0.5mm的倒角处理，既可以去除机加工过程中产生的毛刺，避免装配时划伤操作人员，也可以减少应力集中点，提升零件的疲劳寿命。在实际选型应用时，需重点校核两个筒座的内孔直径、中心距以及筒座的轴向长度是否与配套机构的安装尺寸匹配，若应用在有腐蚀介质的工况环境中，可对零件表面做阳极氧化或者镀锌处理，提升零件的抗腐蚀能力；若应用在载荷较大的工况中，可选用45号钢或者40Cr材质进行加工，加工完成后对内孔做调质处理，提升内孔表面的耐磨性能。建模过程中需重点保证两个筒座内孔的圆柱度、同轴度公差，

　　以及两个内孔轴线的平行度公差，这些形位公差直接影响铰接后的运动灵活性，若平行度超差，会导致铰接后转动卡滞，甚至出现销轴弯曲断裂的故障。该类结构件虽然结构不算复杂，却是机械结构中非常典型的铰接支撑类零件，是很多连杆机构、摆动机构中不可或缺的基础组成部分，掌握这类零件的建模思路与结构设计要点，能够为后续更复杂的传动结构设计打下扎实的基础。
