双立耳带底板铰接式机械支撑座结构

　　这类带双立耳的铰接支撑座，在轻工自动化输送线、小型工装夹具的摆动工位上应用十分普遍，日常做设备改造时经常会碰到同结构的替换设计需求。整个零件的核心功能是作为摆动构件的固定基座，通过立耳上的同轴销孔完成与摆臂、连杆类零件的铰接，让配套的活动构件可以绕销轴完成定角度的往复摆动，常见于小型料仓的挡料机构、工装夹具的压臂铰接位、输送线侧挡的翻转限位结构中，承担铰接支点的载荷传递作用，同时依靠底部的安装板完成与设备机架、型材框架的刚性固定。

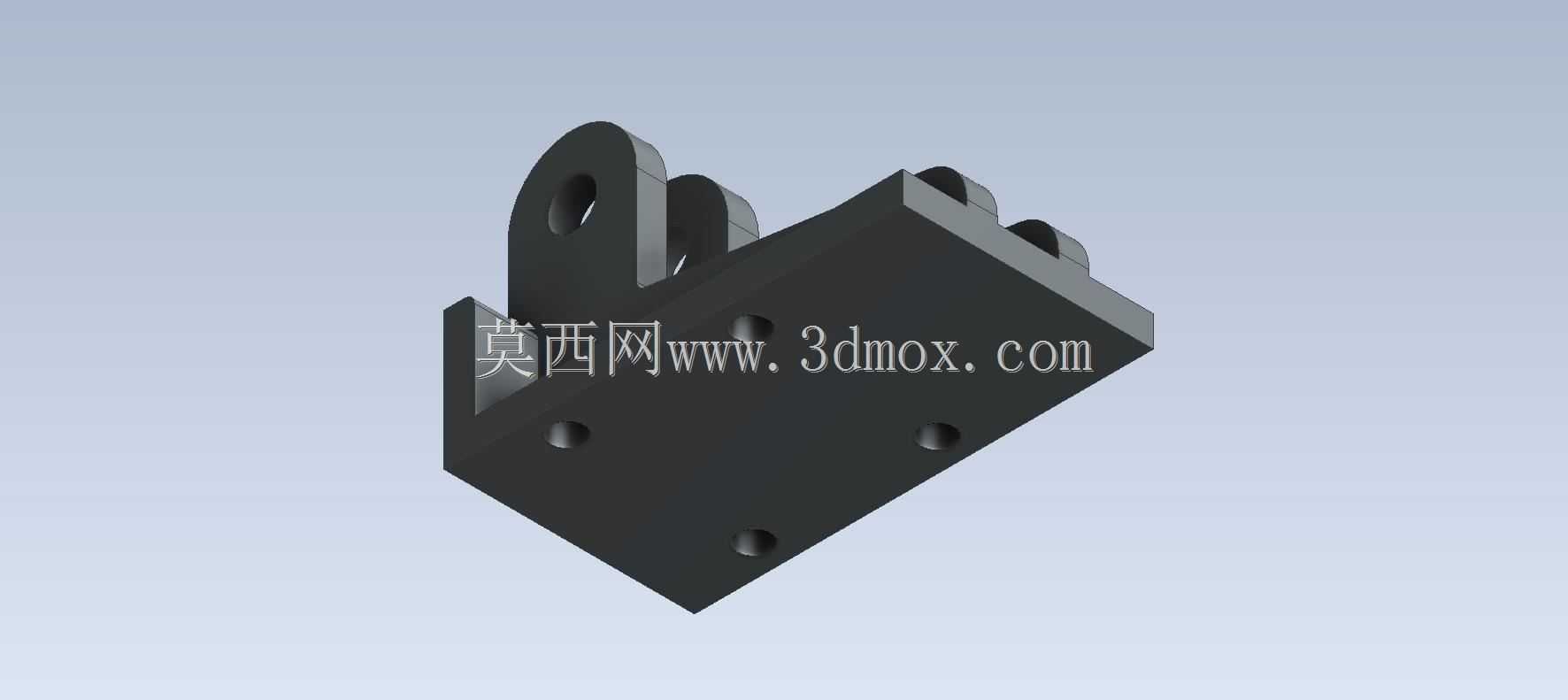

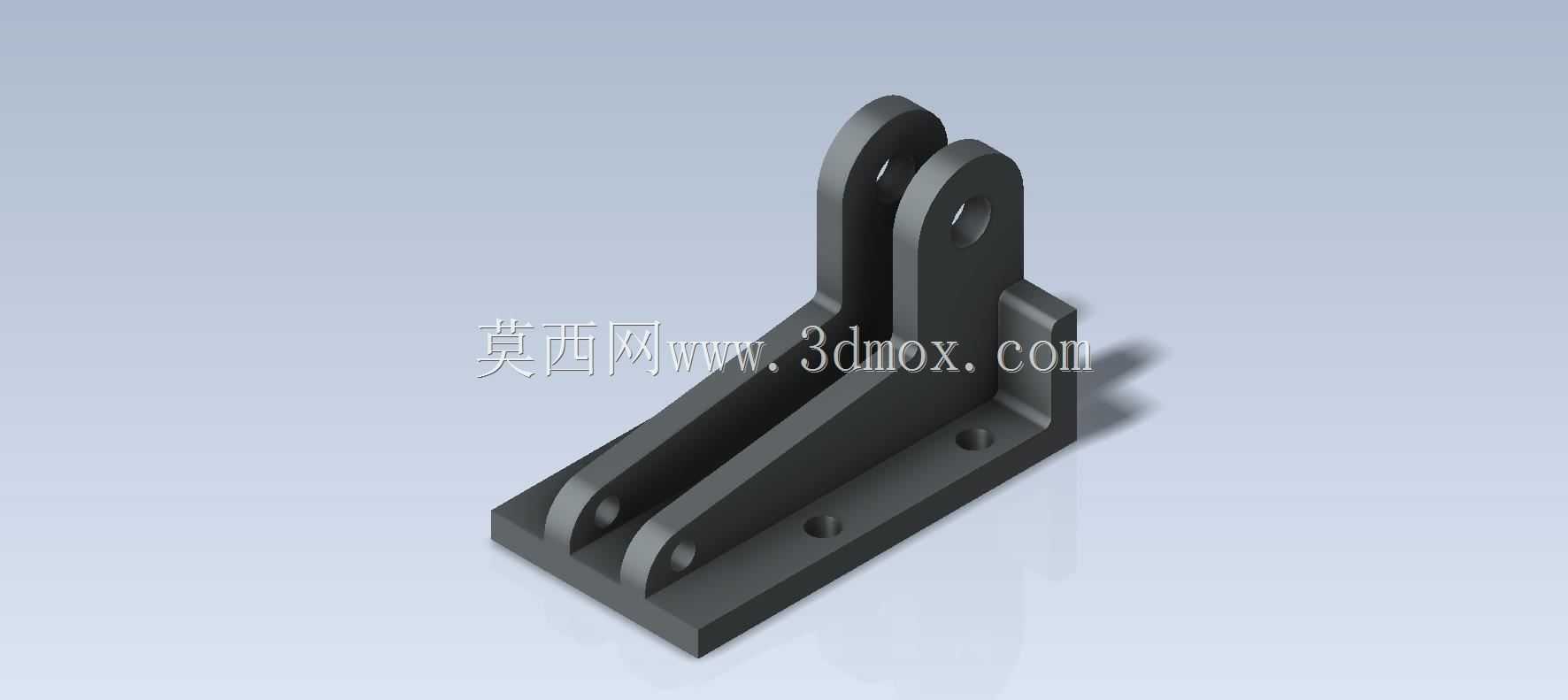

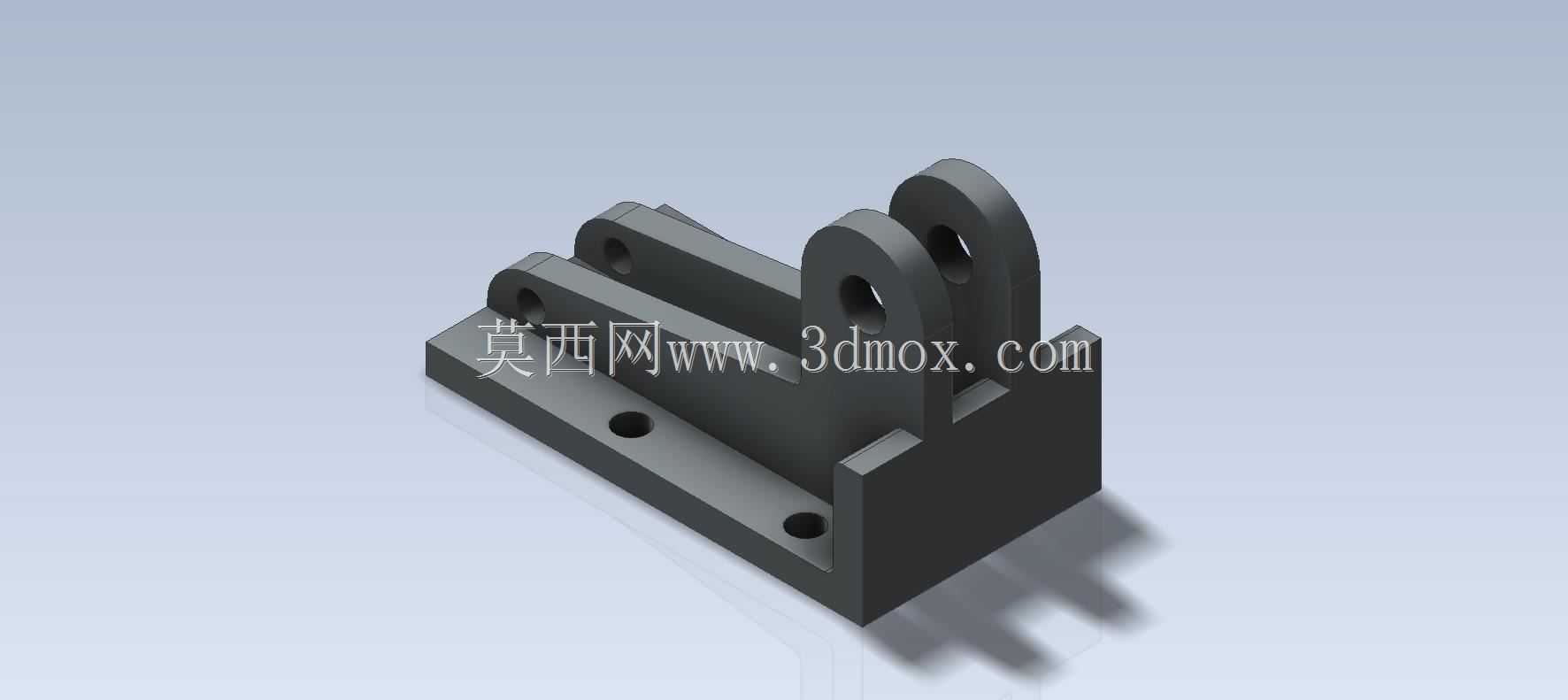

　　从结构设计逻辑来看，整个零件采用一体化铸造成型后做机加工的工艺路线，底部是矩形安装底板，板上预留了两个沉头安装孔，安装时可以将内六角螺栓穿过沉孔直接锁附在设备安装面，沉孔设计可以让螺栓头完全沉入板内，不会突出底板表面干涉安装贴合度，也避免螺栓头外露被活动构件剐蹭。底板与上方双立耳之间设置了两道斜向加强筋，筋板从底板上表面一直延伸到立耳的中下部，刚好对应立耳受力的弯矩最大位置，能够抵消摆臂加载时对立耳根部产生的弯折应力，避免长期往复载荷下立耳根部出现疲劳开裂。两道立耳保持平行对称布置，耳片上的销孔保持严格同轴，孔位公差控制在H7级别，装配时销轴可以顺畅穿过两个耳片与中间的活动构件，不会出现卡滞、别劲的问题，耳片的厚度根据常规铰接载荷做了匹配，既不会因为过薄导致销孔处压溃变形，也不会因为冗余设计增加不必要的零件重量。立耳外侧靠近销孔的位置做了小圆角过渡，减少应力集中的同时，也能避免装配时锐边划伤操作人员。

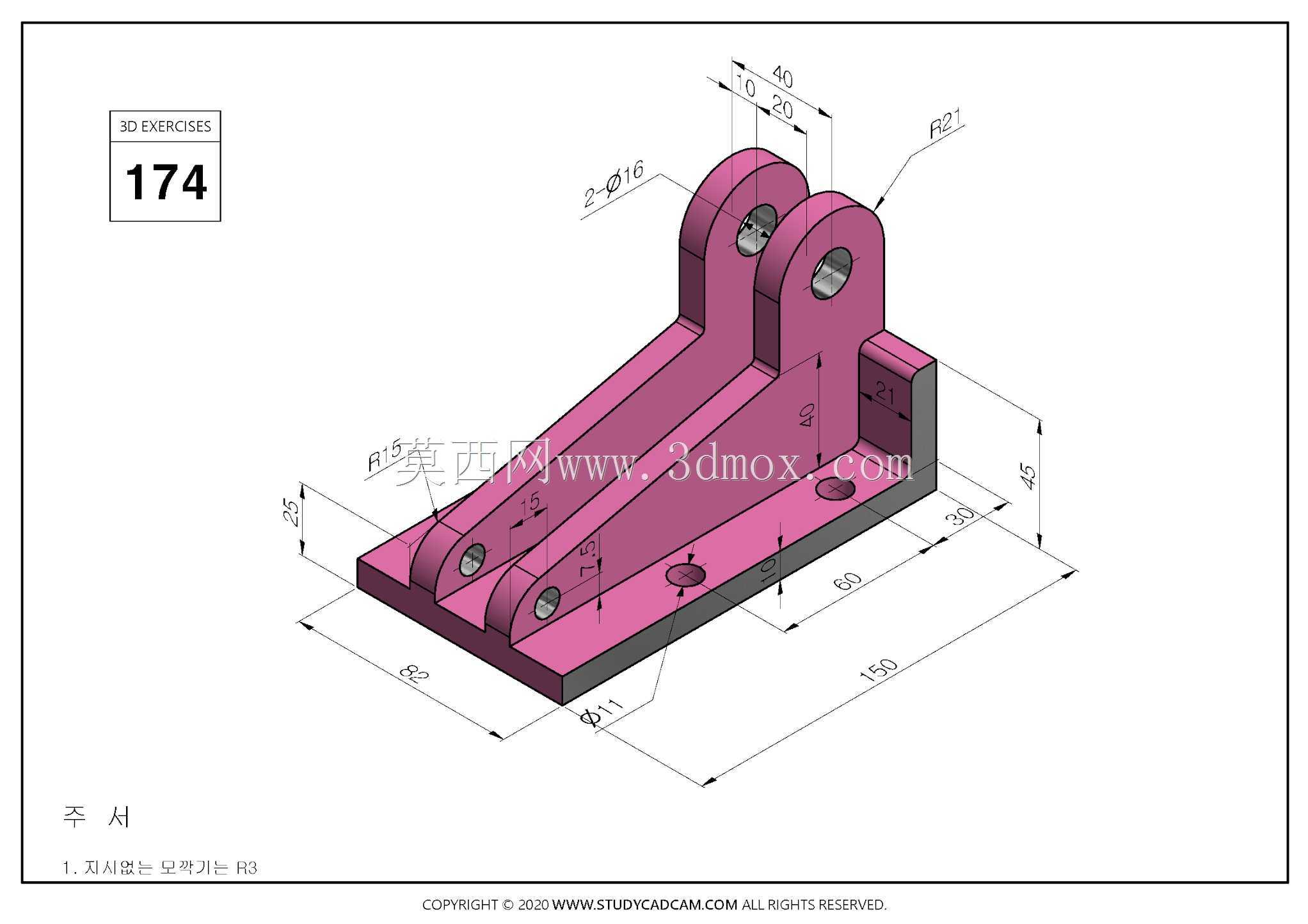

　　从安装边界来看，底板的长宽尺寸适配常规40系列铝型材的安装面，不需要额外做转接板就可以直接固定在型材框架上，两个安装孔的孔距匹配型材的中心槽距，现场安装时不需要重新打孔适配，降低现场改造的工作量。零件的整体高度控制在常规小型铰接机构的常用尺寸区间，立耳的间距适配厚度10-15mm的摆臂构件，销孔直径匹配常用的圆柱销、带孔销规格，选型时可以直接搭配标准销轴、开口销完成装配，不需要定制特殊规格的紧固件。

　　设计这类支撑座的时候，首先要确认的是铰接位的径向载荷与摆动频率，如果是高频往复摆动的工位，销孔位置需要额外做镶套处理，镶嵌铜套或者自润滑衬套来降低磨损，延长零件的使用寿命；如果是静态定位或者低频次摆动的工位，直接采用铸件本体加工销孔即可满足使用需求。另外要注意底板的平面度要求，安装贴合面的平面度需要控制在0.1mm以内，避免安装时因为底板翘曲导致立耳出现偏斜，最终造成铰接转动卡滞。斜筋的厚度不需要做的过厚，一般取立耳厚度的0.8倍即可，过厚的筋板反而会在铸造时产生缩孔缺陷，影响零件的整体强度。在三维建模过程中，需要重点校验两个立耳销孔的同轴度，以及销孔中心到底板安装面的垂直距离，这个尺寸直接决定了铰接活动件的摆动中心高度，一旦尺寸出现偏差，会导致整个连杆机构的运动行程不符合设计预期，甚至出现机构死点。另外底板上的沉孔深度需要匹配所选螺栓的头部高度，保证螺栓锁紧后头部不高出底板平面，同时也要保证沉孔下方的壁厚足够，避免螺栓锁紧时把底板撑裂。这类零件在实际使用中，失效形式大多集中在立耳根部断裂、销孔磨损椭圆这两类，所以在建模阶段就要对应力集中的位置做圆角优化，不要留尖锐的直角转角，从结构设计层面降低失效风险。
