双叉耳带轴销连接结构机械零件

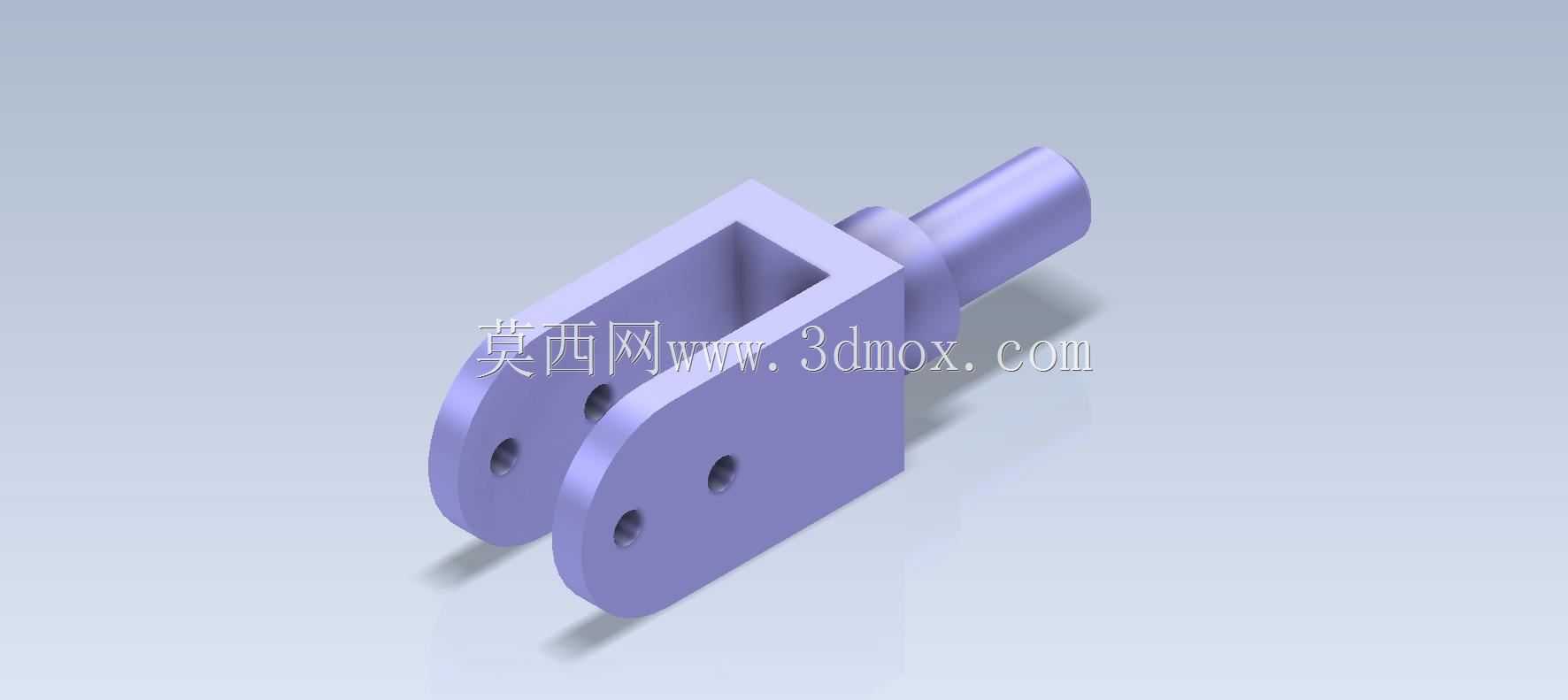

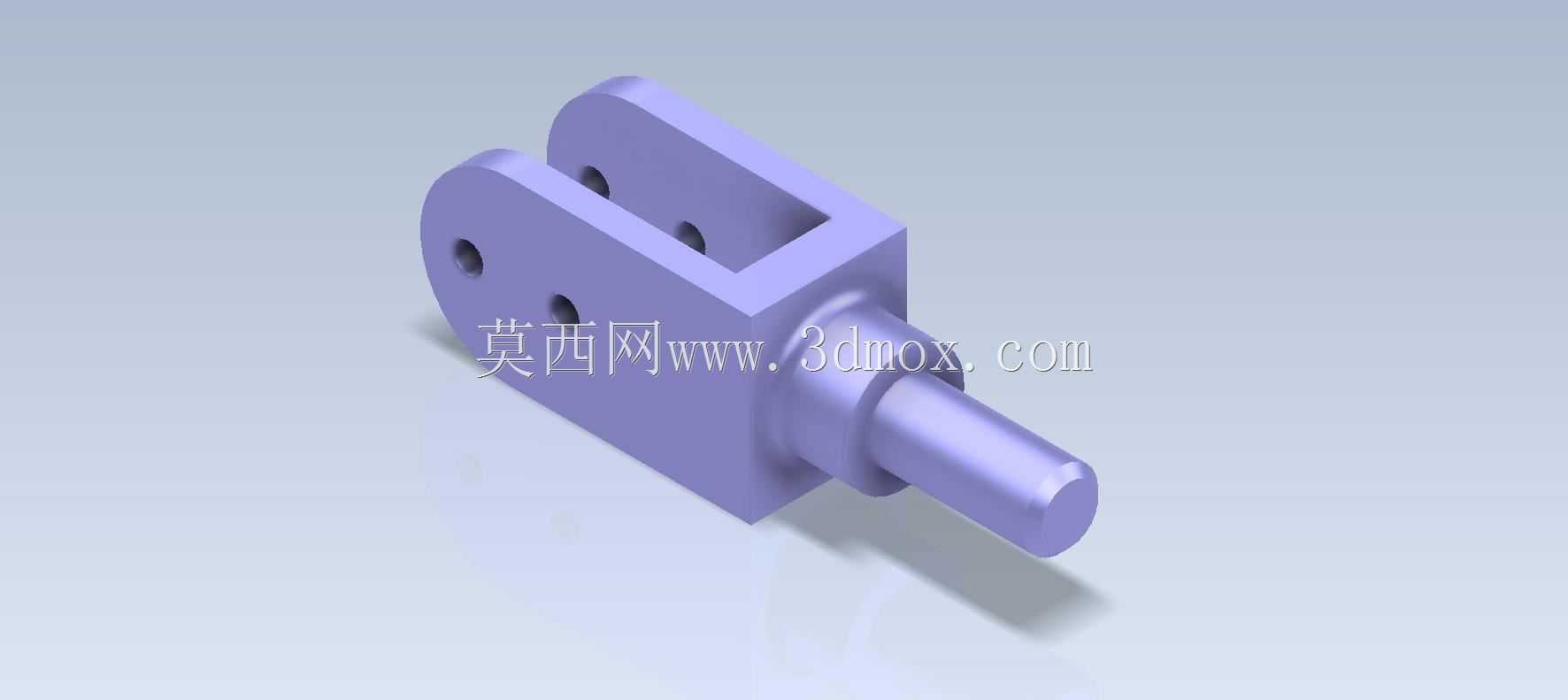

　　这类带双叉耳的轴销连接结构，在轻工自动化输送线、小型工装夹具的铰接点位应用十分普遍，日常做设备改造时经常会碰到类似的铰接需求——比如输送线侧挡的翻转限位、小型工装的快开压头铰接、检测工位的摆臂支撑点位，都需要这类既带铰接安装位又带定位轴段的一体式零件来减少装配零件数量，降低累计装配误差。从结构功能上看，零件一端的双叉耳结构是核心铰接承载位，两个平行耳片上的同轴通孔用来穿装铰接销轴，耳片之间的开槽宽度需要匹配被连接件的厚度，开槽的侧壁垂直度直接决定铰接转动时是否会出现卡滞，设计时通常会给开槽内壁预留0.2-0.5mm的间隙，避免加工误差导致被连接件无法装入。耳片上的通孔公差一般选H7级别，和配套的g6公差销轴配合，既能保证转动顺滑，

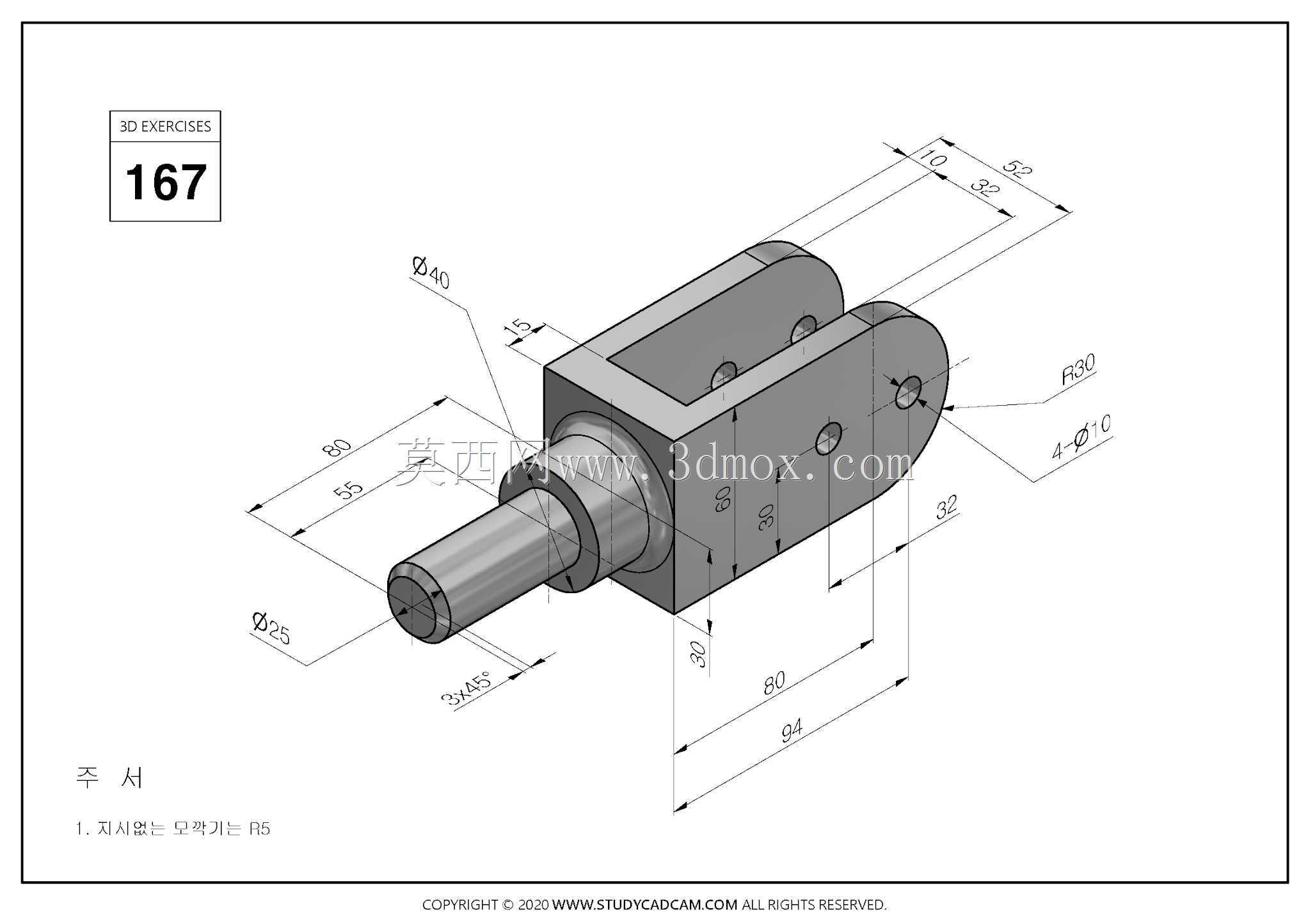

　　又不会出现过大的径向窜动。和双叉耳相连的阶梯轴段分为两个功能区，靠近耳片的轴肩是定位基准面，装配时这个面会贴紧安装座的侧壁，承担轴向的限位作用，避免零件工作时出现轴向窜动；最外侧的细轴段是插入安装孔的配合段，直径公差通常选m6级别，和安装座的H7孔形成过渡配合，装配时需要用铜棒轻轻敲入，不需要额外打销钉就能保证足够的连接紧固度，适合不需要经常拆卸的铰接点位。做这类零件的三维建模时，首先要确定铰接中心和安装轴段的同轴度要求，两个耳片的通孔同轴度需要控制在0.02mm以内，否则穿销轴时会出现别劲的情况，长期转动会加剧销轴和孔的磨损。建模时可以先绘制主体的回转轮廓，通过旋转特征做出轴段和耳片的基体部分，再通过拉伸切除做出耳片中间的开槽，

　　之后绘制耳片上的通孔，这里要注意两个孔的同轴约束，避免建模时出现位置偏差。零件的所有棱边都需要做0.5mm的倒角处理，尤其是轴段的端部和耳片的外侧边缘，既可以去除加工后的毛刺，避免装配时划伤操作人员，也能让轴段更顺利地插入安装孔，降低装配难度。从安装边界来看，这类零件的安装占用空间主要由三个维度决定：双叉耳的总宽度决定了铰接点位的横向安装空间，选型时需要确认安装位置的横向间隙是否足够，避免耳片和周边结构发生干涉；轴段的总长度决定了安装座的厚度适配范围，轴肩到轴端的距离要比安装座的厚度大0.1-0.2mm，保证轴肩能完全贴紧安装座表面；耳片的厚度决定了铰接的承载能力，耳片越厚，能承受的径向载荷越大，

　　设计时需要根据铰接点位的实际受力大小调整耳片厚度，避免受力过大出现耳片变形甚至断裂的情况。实际应用中，这类零件通常采用45号钢加工，表面做发黑处理提升防锈能力，如果是用于有腐蚀环境的工位，也可以换成304不锈钢材质，不过对应的承载能力会略有下降，需要适当加大关键部位的尺寸。在装配调试时，穿装铰接销轴前需要在销轴表面涂抹少量润滑脂，减少转动时的摩擦阻力，延长零件的使用寿命，同时要注意销轴端部的卡簧槽要完全露出耳片外侧，保证卡簧能顺利卡入，避免销轴工作时脱出。
