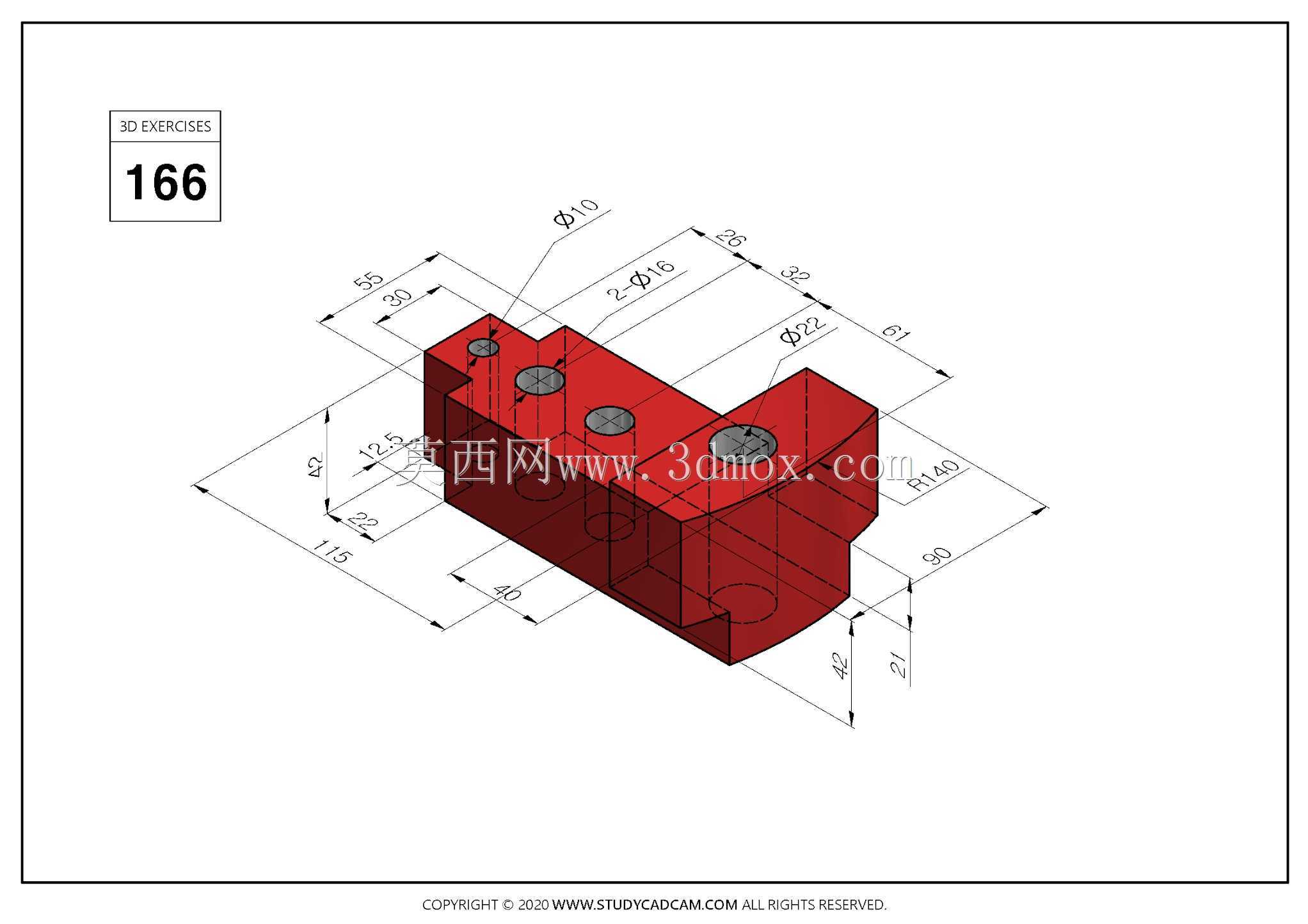

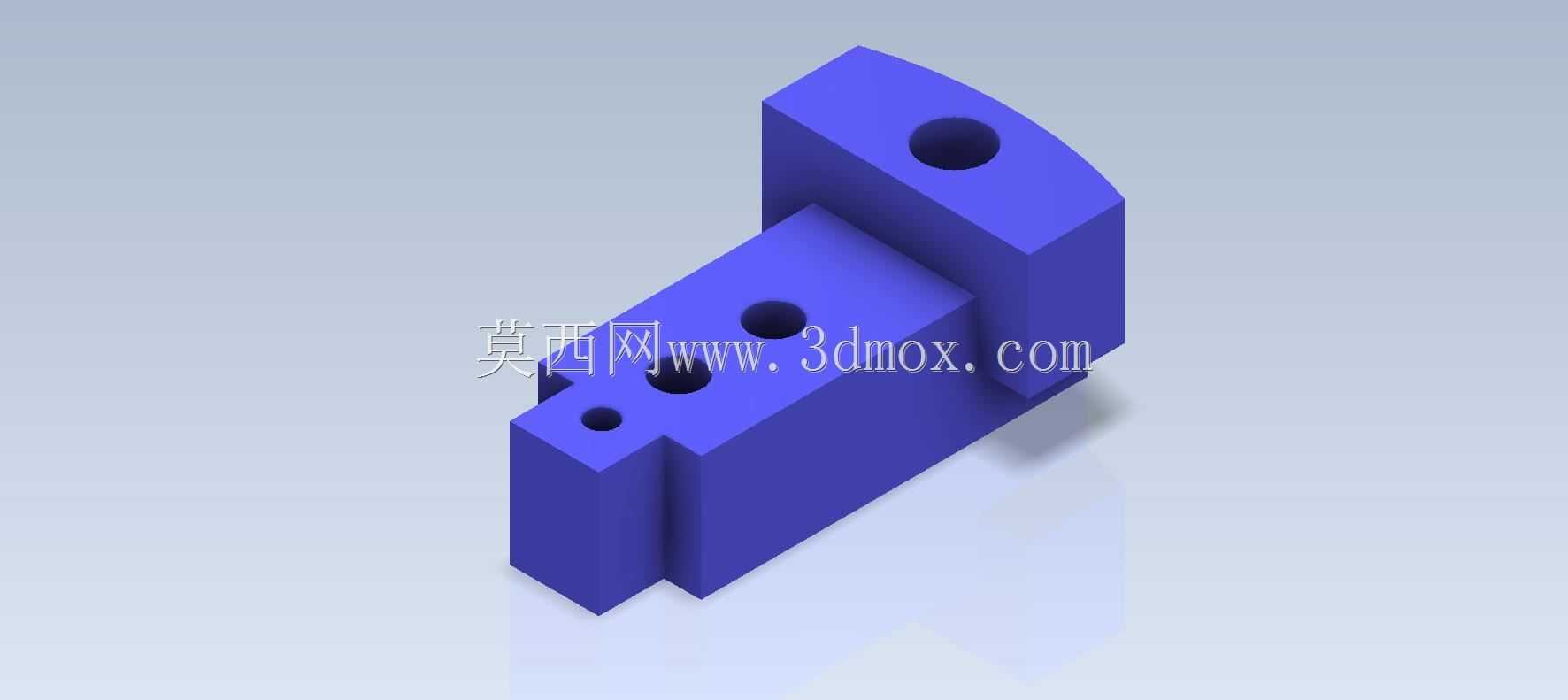

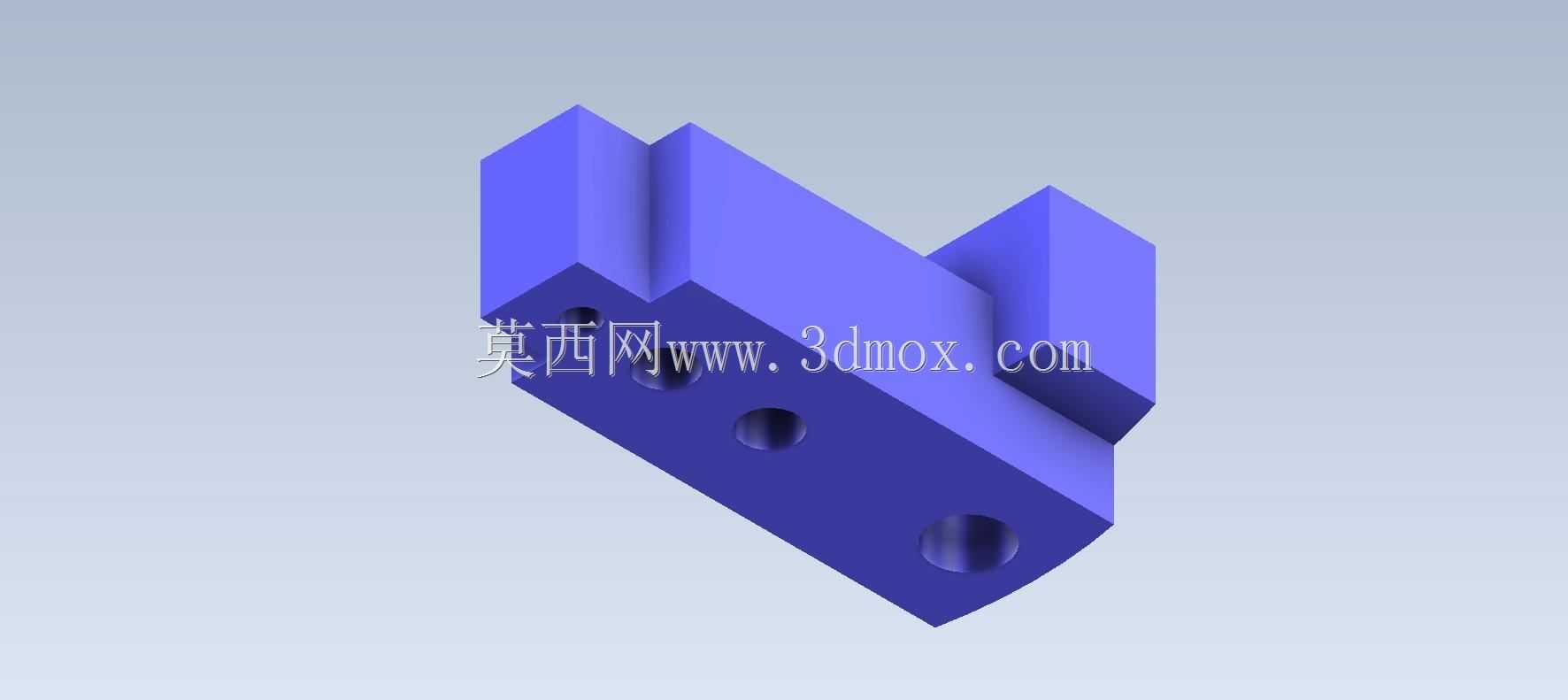

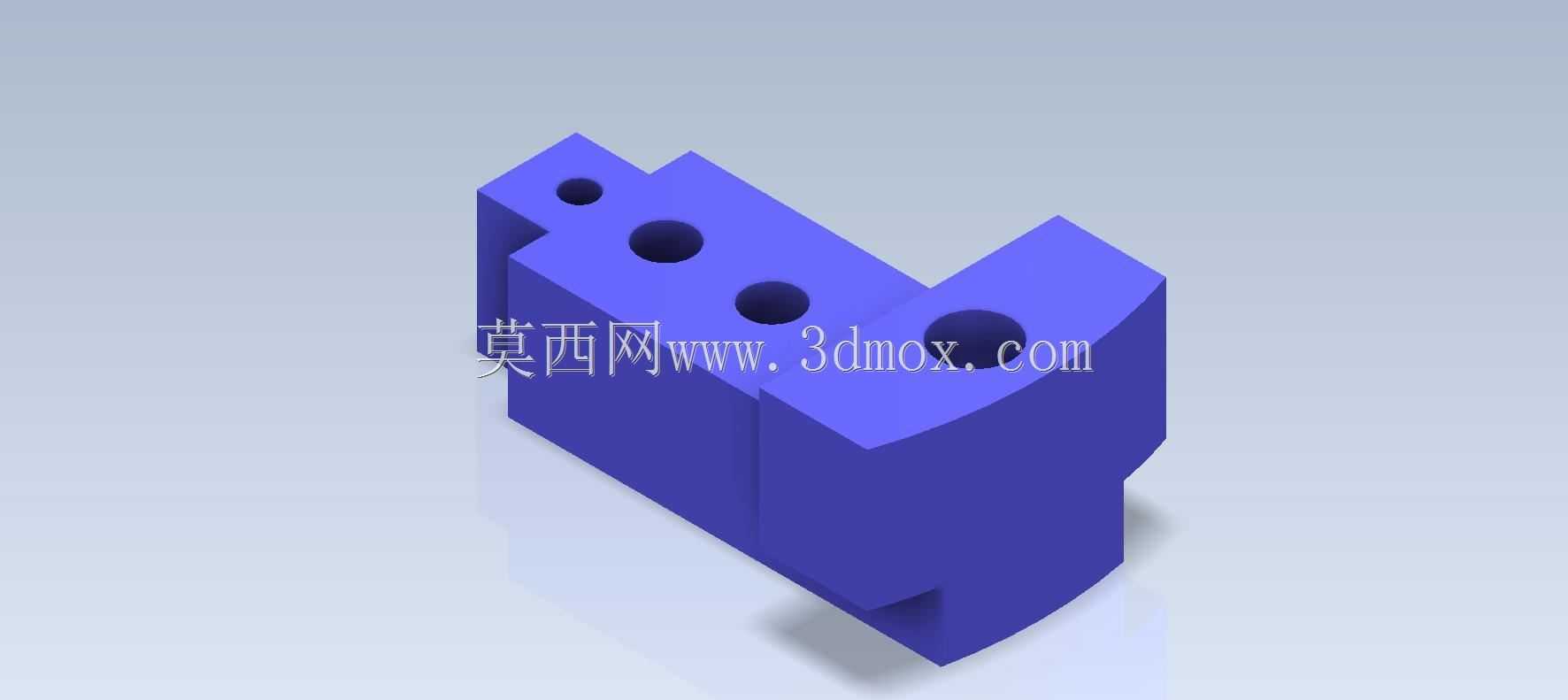

阶梯式带孔弧形安装定位基座结构

　　这类阶梯式带弧形端面的安装定位构件，多应用在自动化产线的工位定位、检测设备的载具固定、小型工装夹具的连接基座场景中，实际生产里常作为传感器安装支架、气动元件定位座或者小型执行机构的承载基体使用，承担着定位基准传递、载荷分散、部件连接固定的核心作用。从结构设计逻辑来看，整体采用阶梯式块体布局，不同高度的台阶面分别对应不同的安装适配需求，最高处的弧形端面并非装饰性设计，而是为了适配配套设备的圆弧安装面，保证装配时的贴合度，避免出现安装间隙导致的定位偏移，弧形面的曲率需要和对接构件的外圆弧完全匹配，加工时需要保证弧面的轮廓度公差，否则装配后会出现应力集中或者定位偏差。构件上分布的多个不同直径的通孔，各自承担不同的功能：

　　直径最大的孔通常用于穿装主固定螺栓，承担主要的连接锁紧力，孔径设计需要匹配对应规格的螺栓公差，保证螺栓穿装顺畅同时不会出现过大的间隙；中等直径的孔多用于定位销的安装，通过销孔配合实现构件和对接基体的精准定位，销孔的位置度公差需要控制在较高精度等级，避免重复拆装后出现定位误差；最小直径的孔一般用于辅助固定或者穿装小型紧固件，也可作为工艺孔用于加工过程中的装夹定位。从安装边界来看，构件的底部为平整安装面，是整个零件的装配基准面，加工时需要保证平面度要求，避免安装后出现翘曲，影响上部承载部件的位置精度；各台阶的高度差根据实际适配的部件高度设计，保证安装在不同台阶面上的部件不会出现干涉，同时台阶的垂直面需要和底面保证垂直度公差，

　　确保垂直安装的部件姿态准确。设计这类构件时，首先要确定安装基准面的平面尺寸，根据实际安装空间的边界限制，控制整体的长宽高尺寸，避免和周边其他运动部件出现干涉；其次要根据承载的载荷大小，确定基体的壁厚和各连接孔的间距，孔边到零件边缘的距离需要满足最小壁厚要求，避免锁紧螺栓时出现零件边缘开裂的问题；弧形端面的位置需要根据对接构件的安装位置确定，保证弧面和对接件完全贴合后，各安装孔的位置能够和对接件上的螺纹孔或者光孔完全对齐，减少装配时的调整工作量。实际应用中，这类构件多采用金属材料加工，根据使用场景的不同可选45号钢、铝合金或者不锈钢材质，普通工况下采用45号钢发黑处理即可满足强度和防锈需求，

　　有轻量化要求的场景可选用6061铝合金阳极氧化处理，有耐腐蚀要求的场景则选用304不锈钢材质。构件的棱边均做了倒角处理，一方面是去除加工毛刺避免装配时划伤操作人员，另一方面也可以引导紧固件顺利装入孔位，减少装配时的卡滞问题。在三维建模过程中，这类零件需要优先确定基准坐标系，将底部安装面作为XY基准面，长度方向的对称中心作为X轴基准，宽度方向的侧边作为Y轴基准，先绘制底部基体的轮廓草图，再通过拉伸特征生成基础块体，之后逐次拉伸出台阶结构，再绘制弧形端面的轮廓通过拉伸切除或者拉伸凸台生成弧面结构，最后通过打孔特征生成各个安装孔，建模过程中需要注意各特征的父子关系，避免后续修改尺寸时出现特征报错，同时各孔位的位置尺寸需要完全匹配实际装配需求，标注尺寸时要以基准面为参照，保证加工时的尺寸链闭环。这类零件虽然结构不算复杂，但作为设备中的基础连接构件，其尺寸精度和形位公差直接影响整套设备的装配精度和运行稳定性，设计时需要充分考虑实际装配场景的公差配合，预留合理的装配间隙，同时保证足够的结构强度，避免设备运行过程中出现构件变形导致的定位失效问题。
