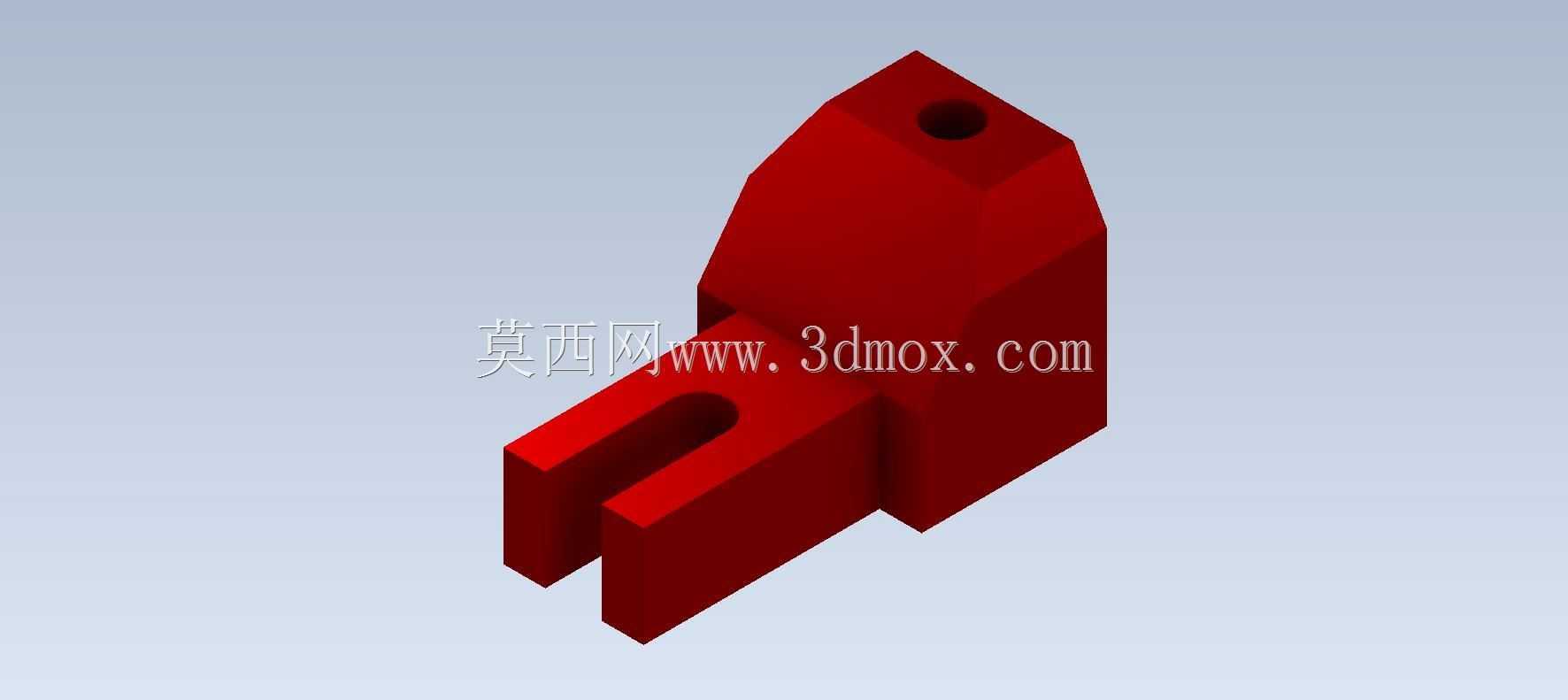

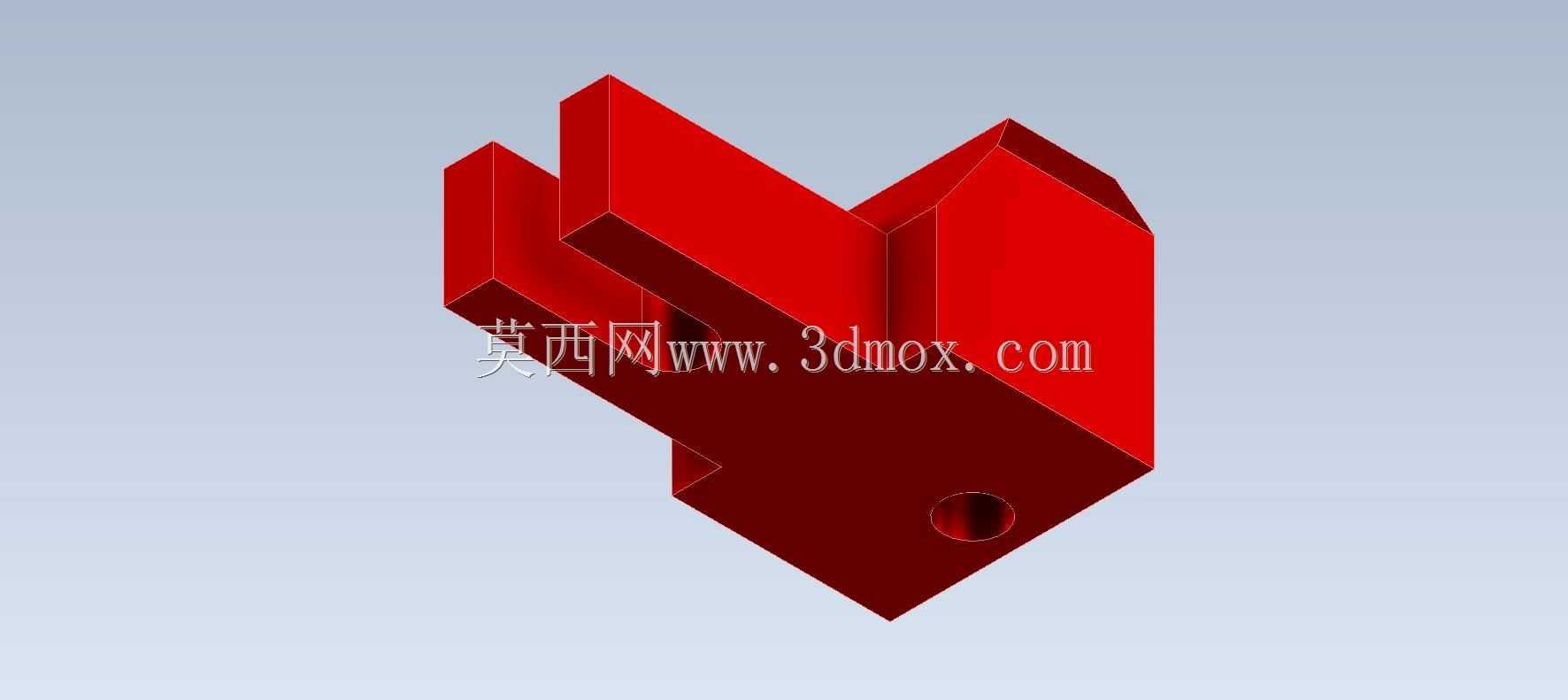

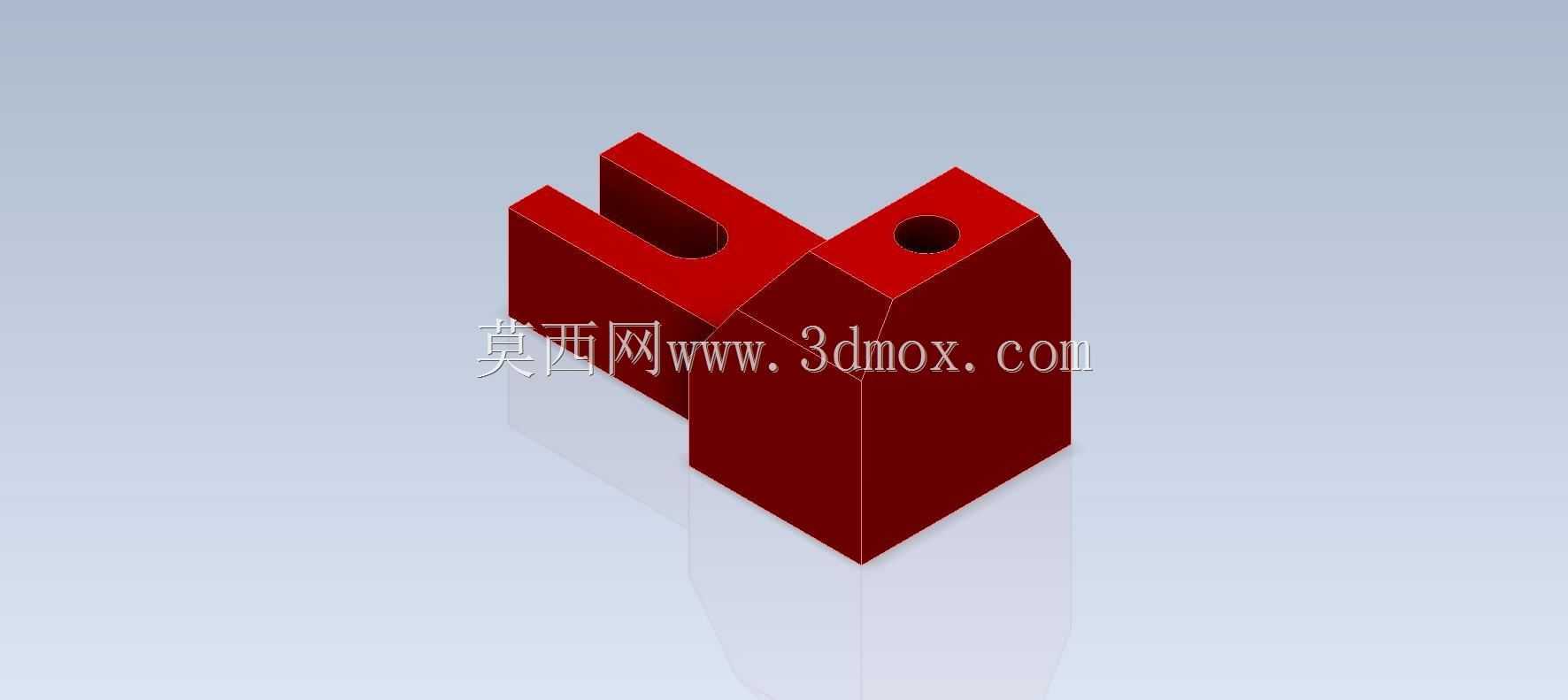

带叉形安装端的块状连接支座结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611702
  • 带叉形安装端的块状连接支座结构
  • 带叉形安装端的块状连接支座结构
  • 带叉形安装端的块状连接支座结构
  • 带叉形安装端的块状连接支座结构

  这类带叉形开口端的块状支座,在轻工自动化输送线的侧边定位机构里十分常见,日常做线体改造时经常会碰到类似结构的选型或建模需求。从结构本身来看,主体采用近似立方体的实心块体作为承载基础,上部做了斜切收窄的造型,并非单纯的外观处理,主要是为了避让周边相邻的摆动拨杆,避免机构运行过程中出现运动干涉,顶端预留的轴向通孔,是用来穿装铰接销轴的,和上方的摆臂组件形成转动副,保证摆臂可以绕销轴完成设定角度的往复摆动。下部延伸出的平行叉形开口,是整个零件的核心安装定位结构,两个平行叉臂之间的槽宽尺寸,需要和配套的固定安装板厚度保持严格的公差配合,单边间隙控制在0.1到0.2毫米之间,既保证安装时可以顺利滑入卡槽,又不会因为间隙过大导致安装后出现晃动,

  影响上部铰接部件的运动精度。叉臂上没有额外开设横向通孔,实际应用中是通过槽体卡入安装板后,依靠侧面的紧定螺钉顶紧固定,或是在安装板对应位置设置定位销,和叉臂侧面的定位凹点配合完成锁止,这种安装方式的优势在于可以沿着槽体方向调整支座的固定位置,适配不同的安装高度需求,不需要在安装板上提前加工密集的固定孔位,降低了安装板的加工成本。设计这类零件的时候,首先要核算上部铰接孔的承载能力,根据摆臂的最大负载和摆动频率,确定孔壁的厚度,避免长期交变载荷下出现孔壁开裂的问题,主体块和下部叉臂的过渡位置做了圆角处理,不是工艺倒角那么简单,主要是为了降低应力集中,因为这个位置是整个零件受力最大的区域,摆臂传递的侧向载荷会全部集中在过渡拐角处,

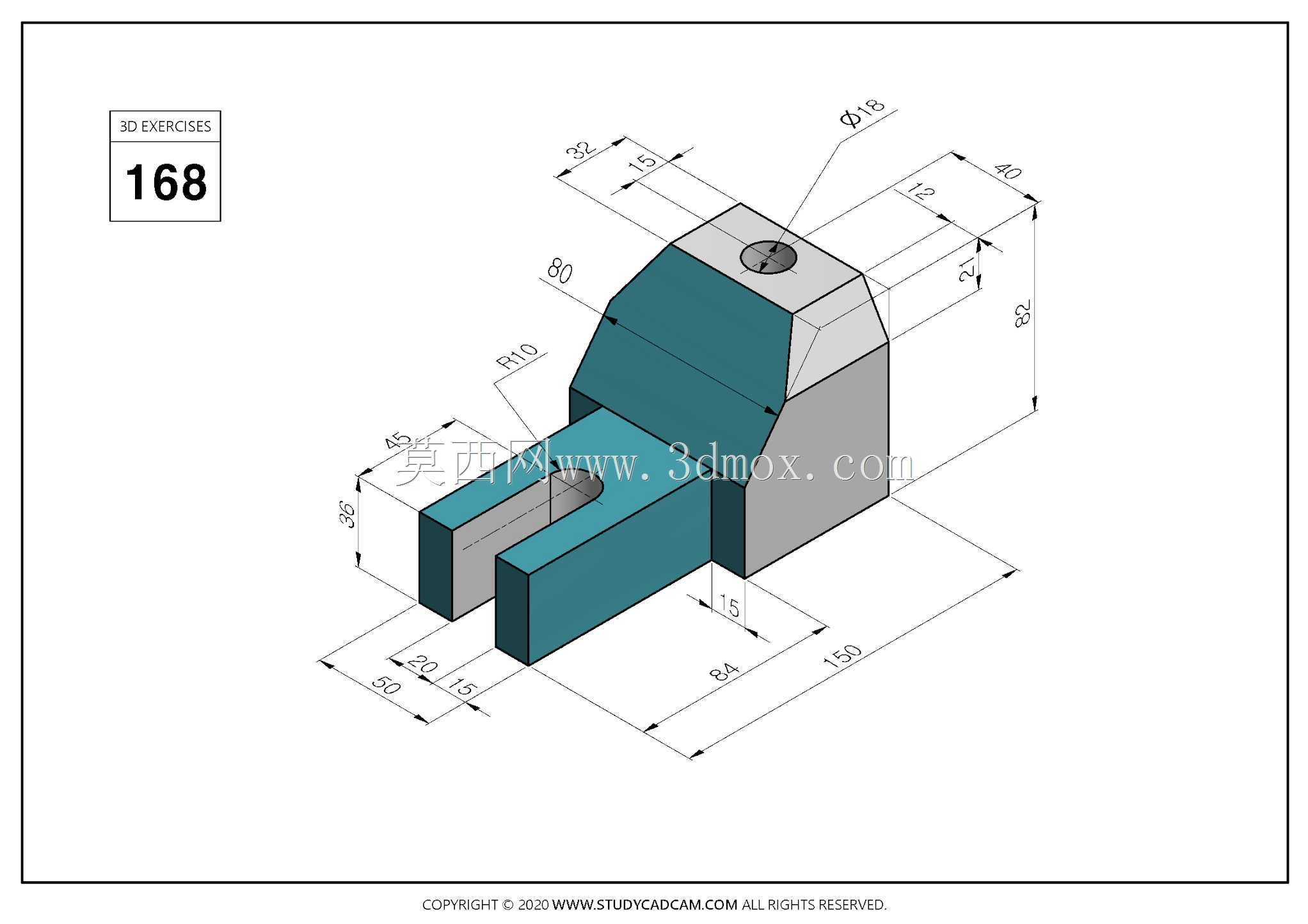

  如果做成直角结构,长期受载很容易出现疲劳断裂。尺寸边界方面,这类支座的整体高度一般控制在80到120毫米之间,上部铰接孔的直径根据配套销轴的尺寸通常在8到16毫米区间,下部叉形槽的深度要保证卡入安装板后有足够的接触长度,一般不小于20毫米,防止受侧向力时出现脱出的情况。实际建模过程中,要注意斜切面和主体块的相交位置的几何连续性,避免出现零厚度的几何错误,叉形槽的内侧棱边要做微小的倒角处理,方便安装时顺利导入安装板,同时也能去除加工后的锐边,避免安装人员被划伤。这类零件一般采用45号钢加工制作,表面做发黑处理提升防锈能力,如果是用在有腐蚀介质的工况环境,也可以换成304不锈钢材质,只是加工成本会有所提升。在装配验证的时候,

  要重点检查上部铰接孔和销轴的同轴度,以及下部叉形槽和安装板的配合松紧度,过紧会导致安装困难,过松则会影响整个铰接机构的运动精度,甚至在高速摆动时产生异常噪音和振动。很多初学者在建模这类零件的时候,容易忽略斜切面的角度和实际避让需求的匹配,要么斜切角度太小起不到避让作用,要么斜切过多削弱了上部孔位的结构强度,还有的会把叉形槽的两个臂厚做的不一致,导致受力不均出现单侧变形,这些都是实际设计中需要规避的问题。从应用场景延伸来看,这类结构除了用在输送线的定位摆臂支座上,也可以作为小型气动推杆的端部铰接座,或是检测元件的安装支架,只需要调整上部孔位的尺寸和下部叉槽的宽度,就可以适配不同的安装需求,属于通用性比较强的一类机械支撑连接零件。
