带槽多孔轴类机械连接零件结构

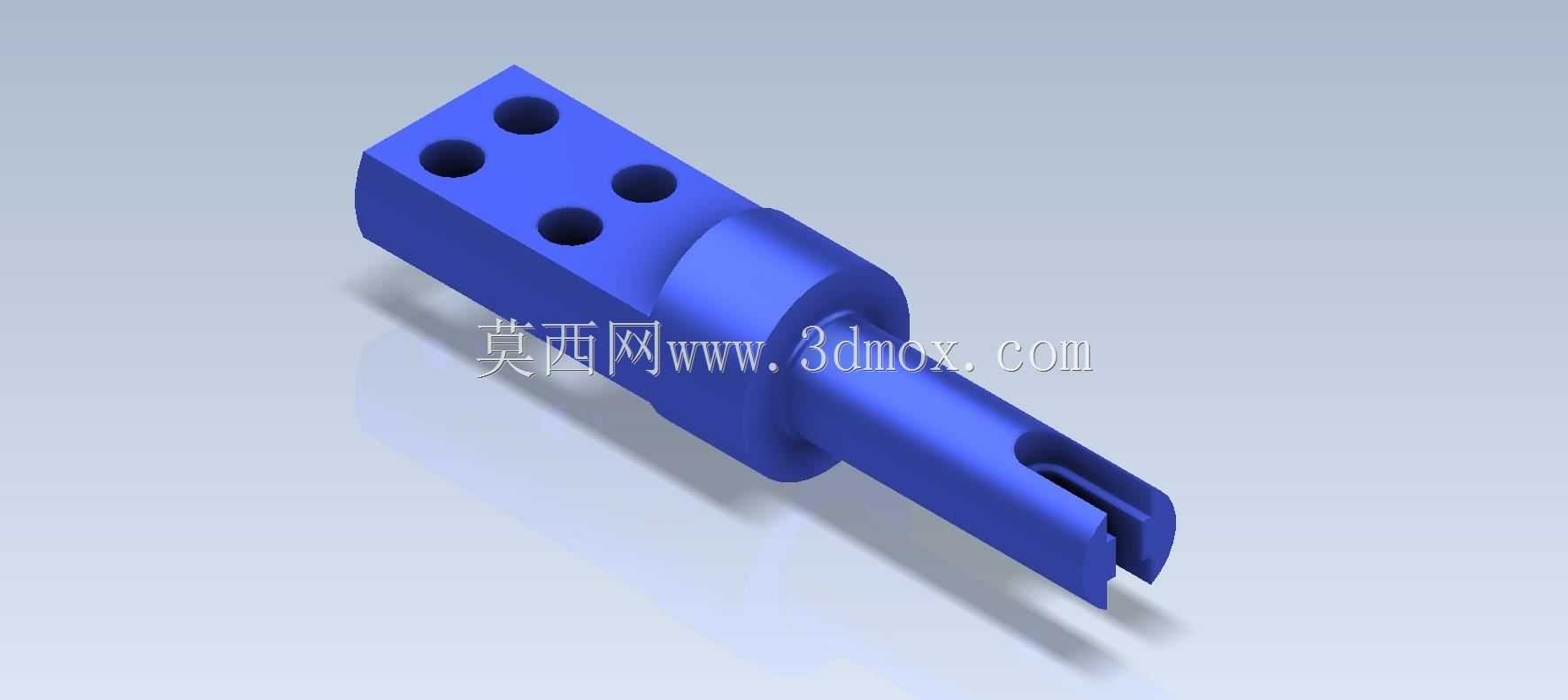

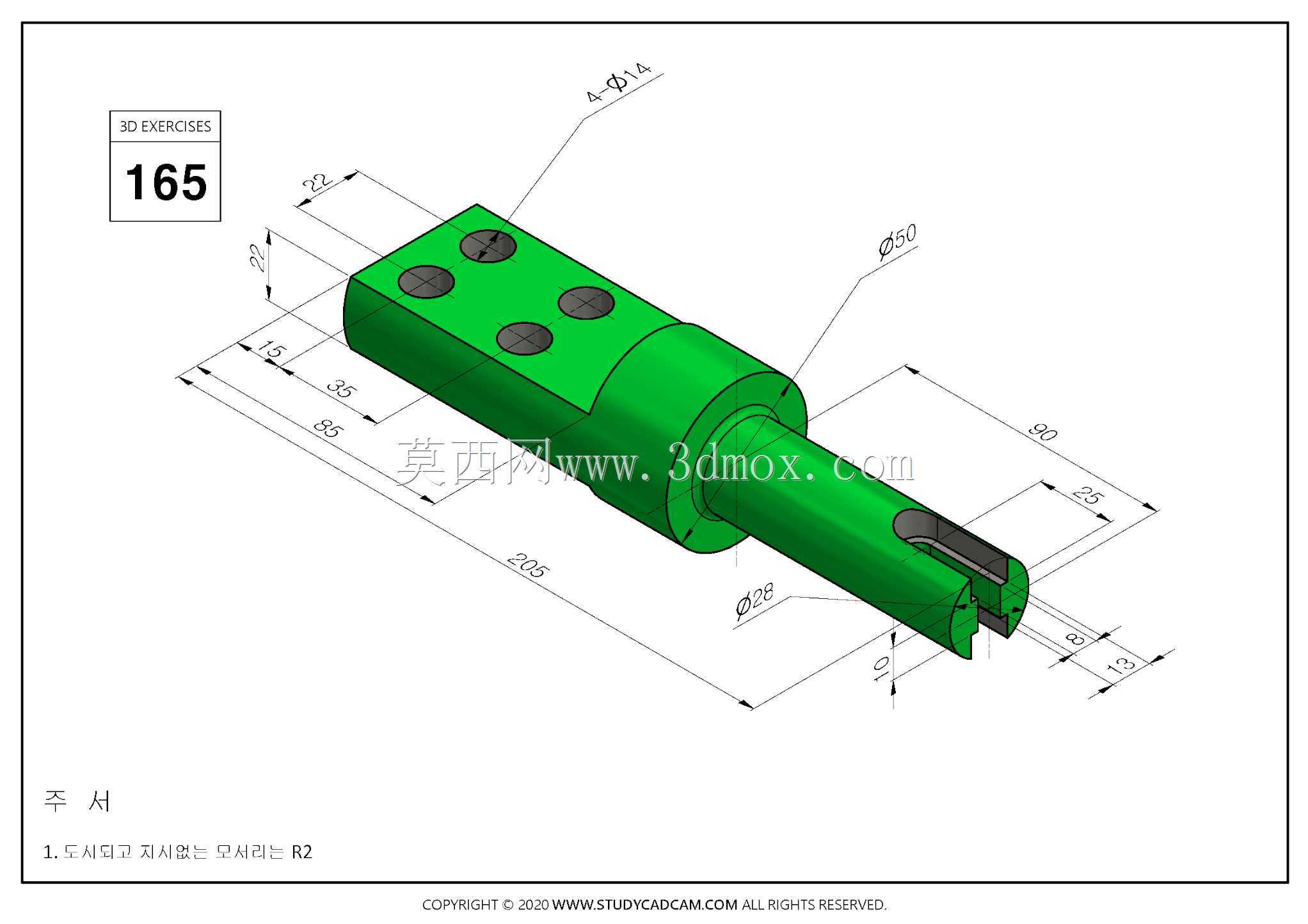

　　这类带端部开槽、侧部多孔的轴类零件，常应用在轻工自动化输送线、小型工装夹具的定位锁紧单元中，也可作为检测类仪器内部的传动连接销轴使用，在需要快速拆装、周向防转的小载荷传动场景里适配性极强。从实际装配场景来看，零件一端的四个径向通孔，主要用于穿装圆柱销或者紧定螺钉，实现和外部套筒、摆杆类零件的轴向位置锁定，四个孔沿轴向呈两列排布，可根据实际装配的行程需求选择对应孔位，调整连接端的有效伸出长度，适配不同安装距的配套组件，避免额外加工调整垫片来补偿装配间隙。零件中部的环形凸台是核心的轴向定位基准，装配时凸台的两个端面分别抵接相邻两个配套零件的端面，既可以限制轴件自身的轴向窜动，也能为相邻零件提供可靠的轴向支撑面，

　　凸台的外径尺寸经过匹配设计，刚好可以嵌入配套支座的安装沉孔内，实现装配过程的自导向，不需要额外找正就能快速完成预装，降低一线装配人员的操作难度。零件另一端的轴向开槽结构，是典型的快装锁紧结构，开槽的宽度和深度经过受力校核，当轴端插入配套的带销孔座体后，开槽处受挤压产生微量弹性变形，卡入座体的定位销位置后即可实现快速卡接，不需要额外加装螺母或者端盖锁紧，在需要频繁更换工装、调整工位的设备上，这种结构能大幅缩短拆装换型的时间，提升设备稼动率。从设计思路上看，整个零件采用等强度设计逻辑，不同轴段的直径根据所受的剪切力、扭矩大小做了差异化设置，多孔端的轴径略大于开槽端，因为多孔端需要承受连接部件带来的径向载荷，

　　适当加大轴径可以抵消钻孔带来的截面削弱，避免孔位处出现应力集中导致的断裂风险；开槽端的轴径做了小幅收窄，既可以减少开槽时的材料去除量，也能让端部的弹性变形量控制在材料屈服极限范围内，保证多次拆装后依然能保持足够的卡紧力，不会出现塑性变形导致的锁紧失效。在安装边界方面，零件的总长度适配常规小型工装的安装空间，最大外径即中部凸台的外径，装配时需要预留的径向空间不超过凸台外径的1.2倍，轴向安装空间需要在零件总长度基础上预留5-8mm的操作间隙，方便穿装固定销件；四个径向通孔的孔径统一，可适配标准规格的圆柱销，不需要定制非标准紧固件，降低后期维护的配件成本。零件的表面没有复杂的曲面特征，所有特征均为车削、钻削、铣削可加工的常规结构，

　　不需要特殊的加工工装，普通数控车床搭配钻铣床即可完成全工序加工，量产时的加工效率高，单件加工成本可控。在实际使用中，这类零件的受力工况以静载荷、小频次冲击载荷为主，不适合大扭矩、高转速的传动场景，在选型时需要核对配套部件的载荷参数，确保轴件的抗剪强度、抗弯强度满足工况需求，开槽端的卡接位置需要定期检查磨损情况，当磨损量超过开槽宽度的10%时需要及时更换，避免出现连接松脱导致的设备故障。
