带凸耳卡槽式环形连接支座结构设计

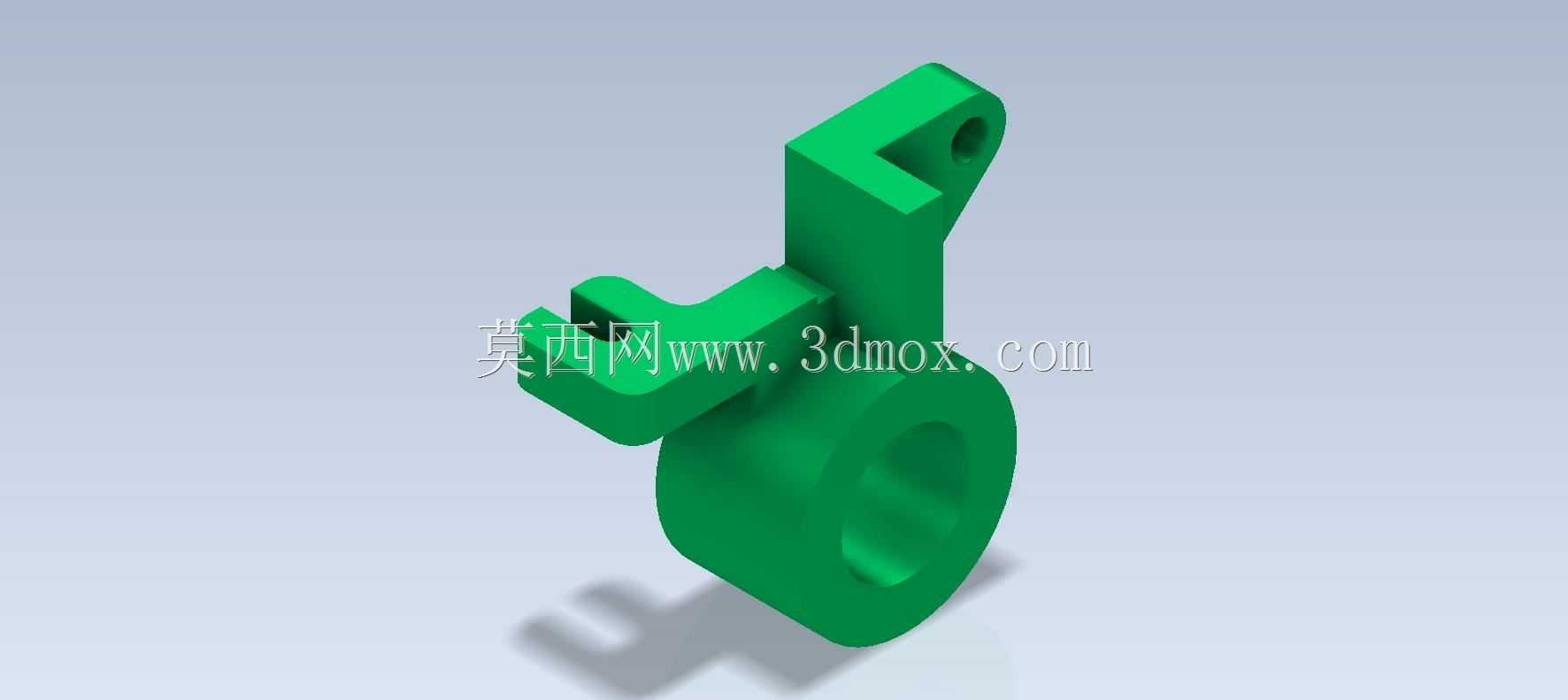

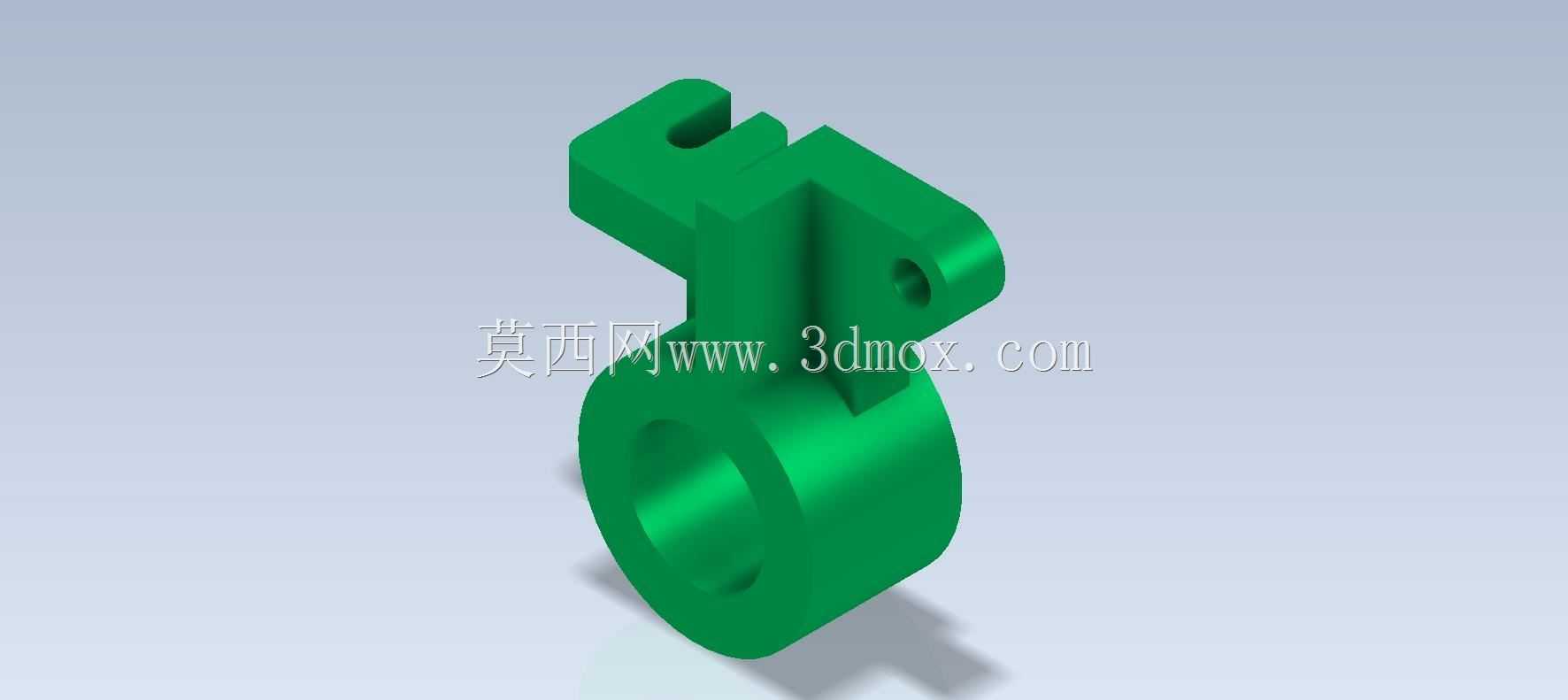

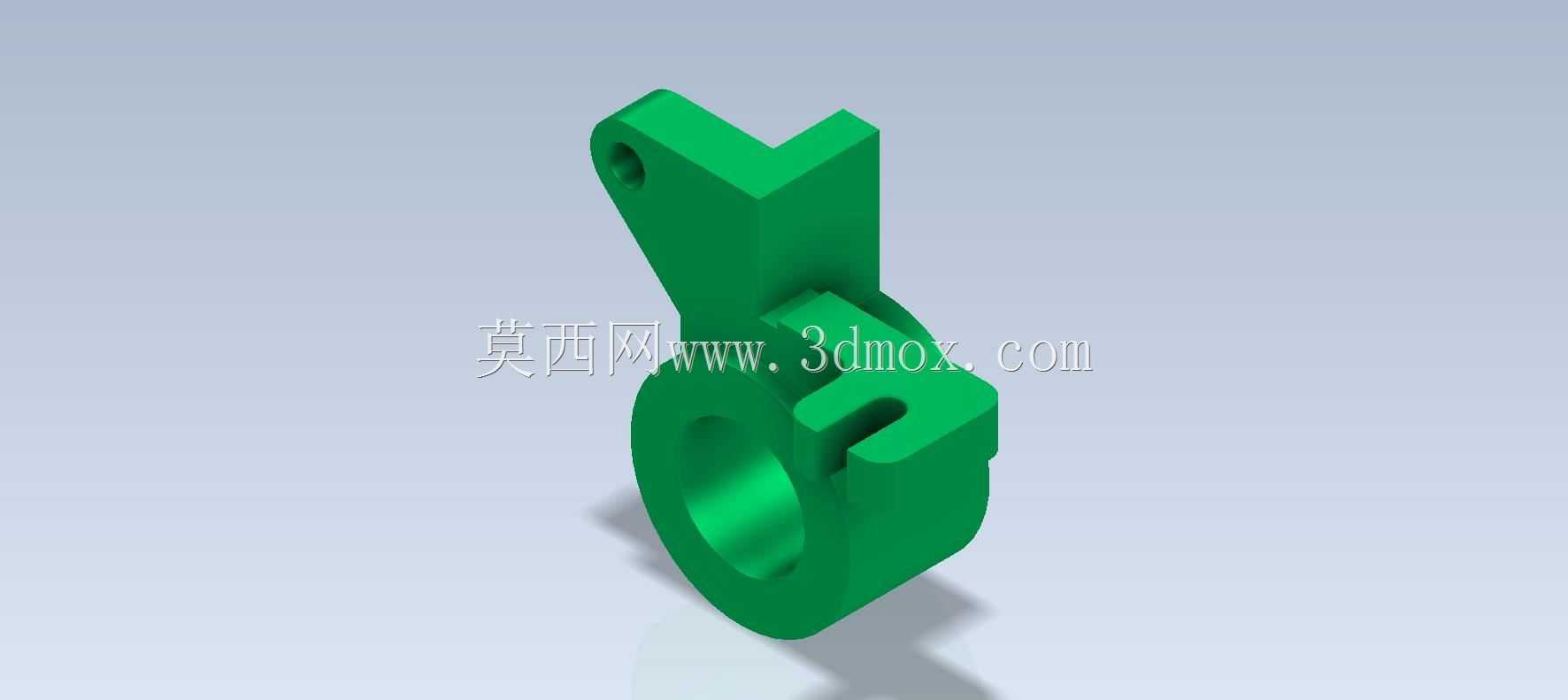

　　这款带凸耳卡槽的环形连接支座，在轻工自动化输送线、小型工装夹具定位模块、教学实验台架搭建场景中有着较高的出镜率，很多入门结构设计人员在做基础建模练习时，也常把这类零件作为特征组合训练的典型载体。从实际功能来看，零件下部的环形通孔是核心的装配基准，主要用来穿装导向轴或者支撑圆杆，通孔的内径公差一般取H7级，和轴类零件采用间隙配合或者过渡配合，保证装配后不会出现径向窜动，同时也能沿着轴的轴向做小范围的位置调整，适配不同的安装间距需求。上部延伸出的带孔凸耳，主要作用是提供侧向的连接点位，凸耳上的通孔用来穿装锁紧螺钉或者连接销，当环形基座套在轴上调整到目标位置后，通过凸耳侧方的紧固件可以和相邻的连杆、摆臂类零件形成铰接或者刚性连接，把支座的固定位置和周边构件的运动轨迹关联起来。环形基座侧面开出的通槽结构，是整个零件的锁紧定位核心，这个卡槽的宽度和配套的锁紧卡块尺寸匹配，当需要把支座固定在轴上的某一位置时，将卡块嵌入卡槽后拧紧锁紧螺钉，就能让环形基座的内孔抱紧穿装的轴杆，不需要额外加工键槽，安装调整的效率比传统的键连接固定方式高很多，很适合需要频繁调整工位的小型实验设备、教学演示装置使用。

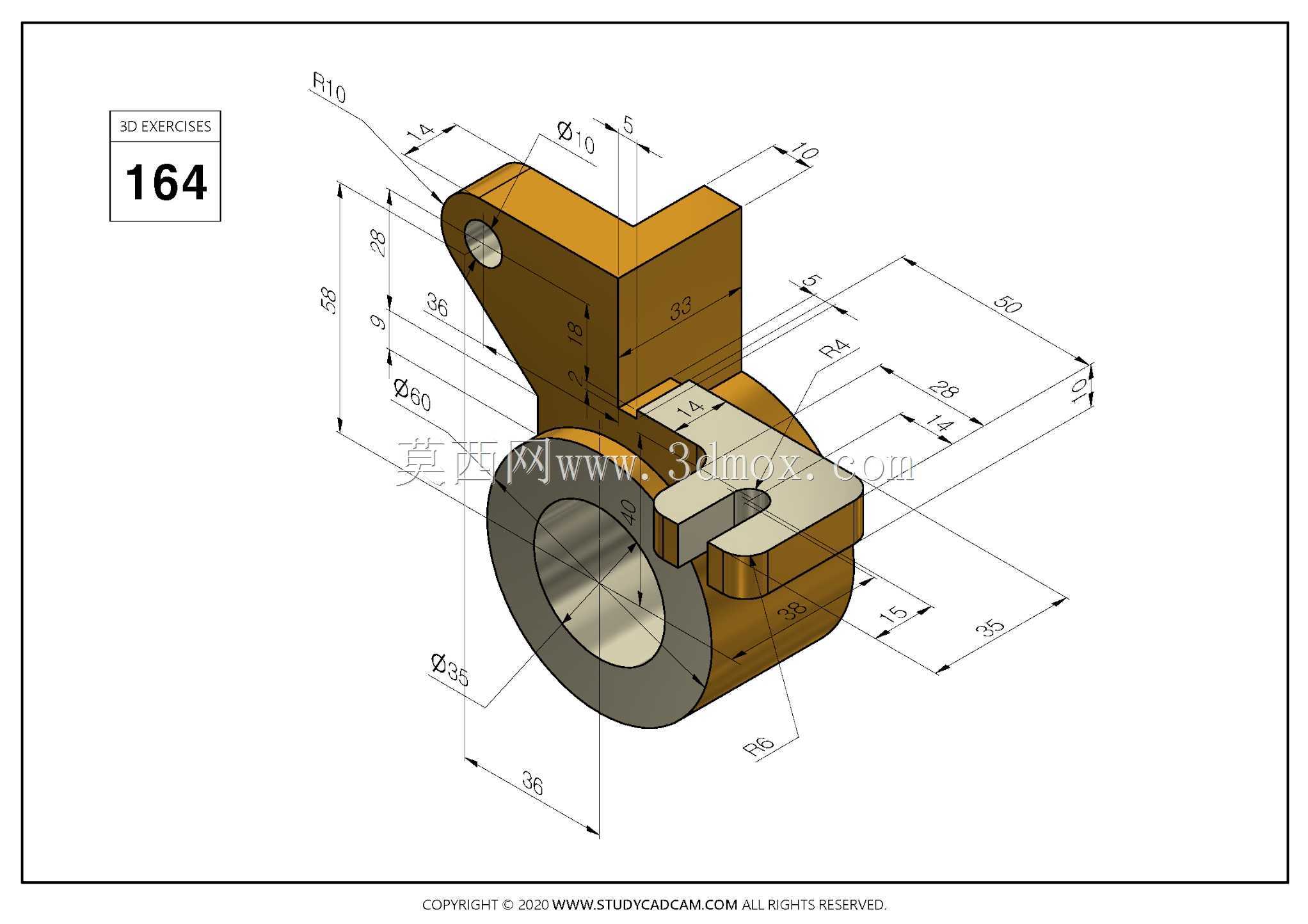

　　从设计思路层面拆解这个零件，首先要确定下部环形基座的核心尺寸，内孔直径要匹配常用的导向轴规格，比如常见的16mm、20mm、25mm直径的光轴都可以对应调整内孔参数，环形基座的壁厚一般取内孔直径的1/4到1/3，保证足够的结构强度，不会在锁紧时出现基座开裂的问题。上部凸耳的位置要根据实际连接的构件运动轨迹确定，凸耳的伸出长度不能过长，否则会在受力时出现较大的形变，一般控制在环形基座外径的1/2以内，凸耳上的连接孔中心到环形基座端面的距离要预留足够的螺钉安装空间，避免装配时螺钉和环形基座外壁发生干涉。侧面的锁紧卡槽位置要避开凸耳的受力筋区域，卡槽的深度不能超过环形基座壁厚的2/3，否则会大幅降低基座的结构强度，导致锁紧时基座发生断裂。

　　在安装边界方面，这个零件的整体外轮廓没有尖锐的外伸棱角，所有棱边都做了R0.5到R1的倒角处理，装配时不会划伤操作人员，也不会和周边的管线、其他零件发生刮碰。环形基座的轴向长度要根据轴的受力情况确定，如果是承受侧向载荷的场景，轴向长度可以适当加大，增加和轴的接触面积，降低单位面积的压强，避免轴表面被压伤。凸耳上的连接孔一般采用通孔设计，方便从两侧穿装紧固件，孔的边缘同样做倒角处理，避免螺钉装配时出现螺纹错牙的问题。实际建模过程中，这类零件的特征逻辑很清晰，先通过拉伸做出下部的环形基座主体，再拉伸切除出内孔和侧面的锁紧卡槽，之后在上部拉伸做出凸耳结构，切除出凸耳上的连接孔，最后对所有棱边做圆角和倒角处理，就能完成整个零件的建模，很适合初学者练习拉伸、切除、圆角这些基础特征的组合使用，理解机械零件从功能需求到结构落地的设计逻辑。在实际生产中，这类零件如果用于小载荷场景，可以采用尼龙材质3D打印制作，成本低、加工速度快，如果用于工业设备上承受一定载荷的场景，一般采用6061铝合金机加工制作，表面做阳极氧化处理，提升耐磨性能和防腐蚀能力，锁紧卡槽的位置可以根据实际使用需求调整角度，适配不同方向的锁紧构件安装，不需要改动整体的主体结构，拓展性很强。
