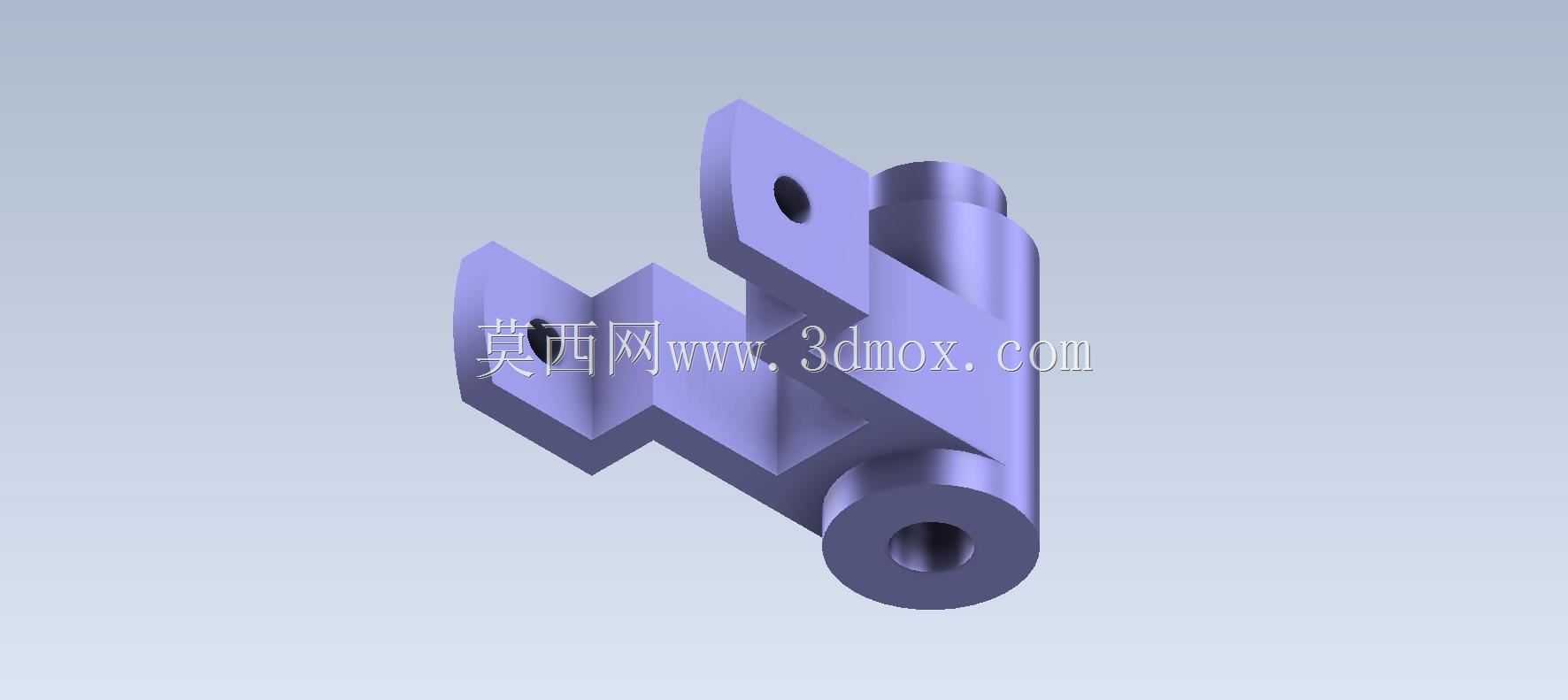

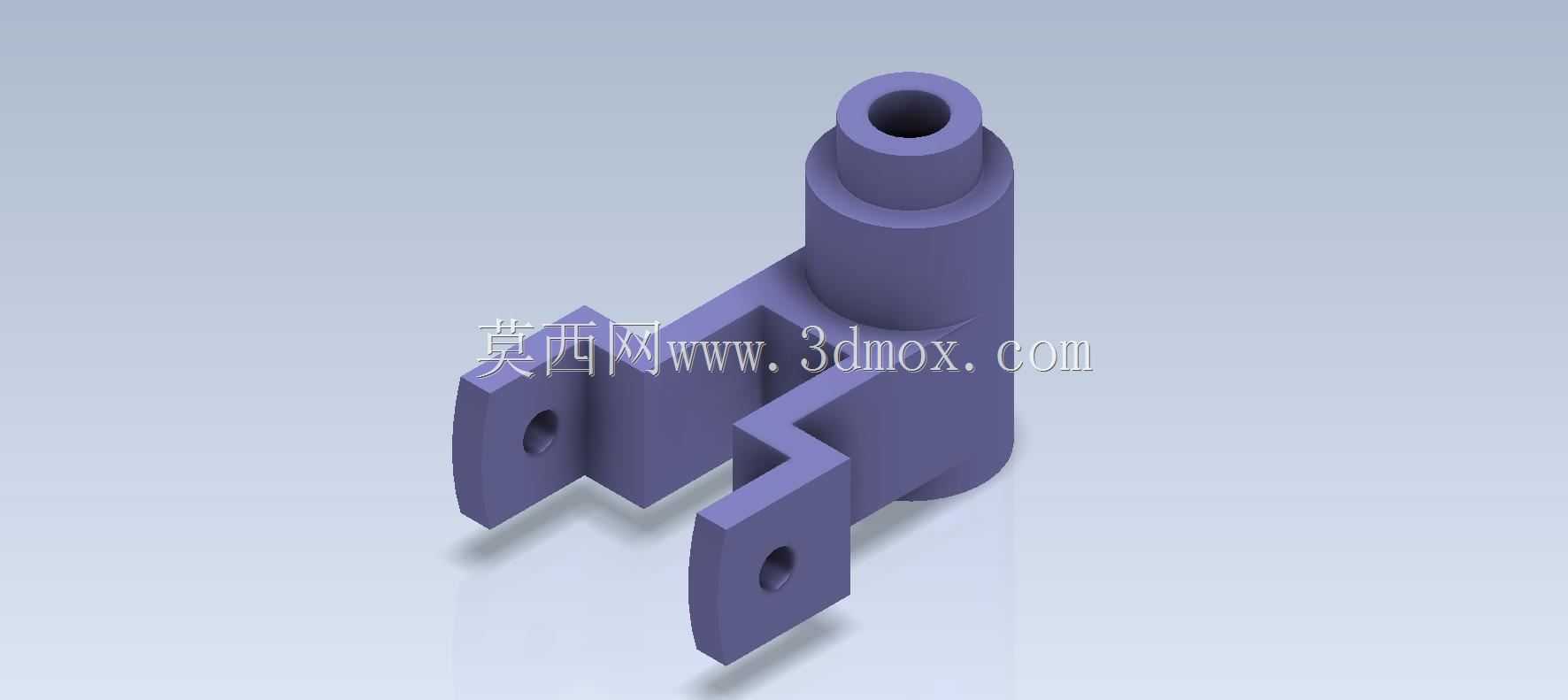

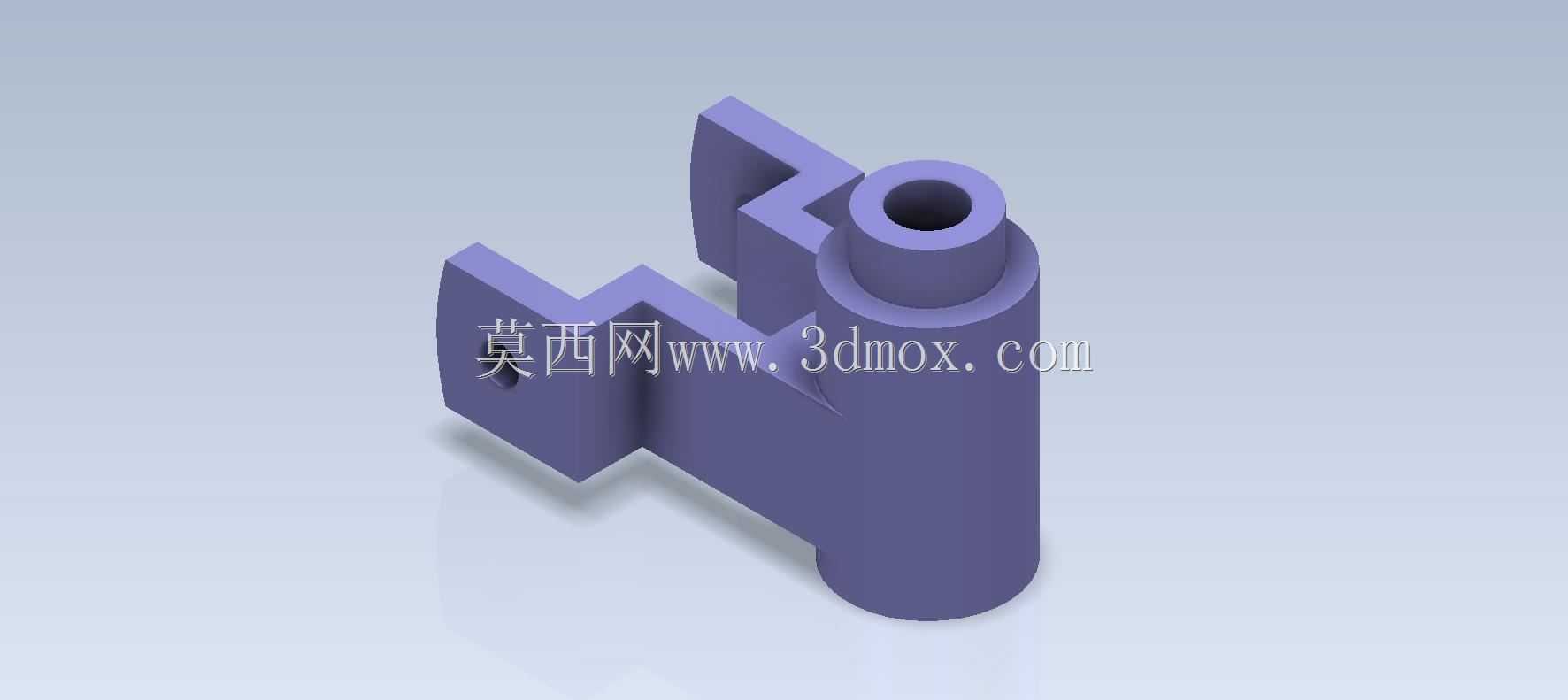

带双耳安装座的立式轴套连接构件

　　该构件属于小型机械系统中的连接定位类零件，常见于轻工自动化设备的执行端辅助定位、小型检测仪器的传感元件安装支架、气动回路的管路转接固定场景中，核心作用是实现竖向管路/杆件与水平安装基面的刚性连接，同时通过双耳结构提供侧向的铰接或锁附点位，兼顾竖向导向与侧向连接的双重功能。从结构设计逻辑来看，主体采用竖向阶梯轴套结构，上部的小直径内孔为通腔设计，用于穿设导杆、气管或者传感探头，内孔的同轴度公差需要控制在IT7级以内，避免穿设杆件时出现卡滞或者密封失效问题；轴套外壁做阶梯变径处理，上部小直径段用于对接外部的护套或者锁紧螺母，下部大直径段作为结构承力主体，壁厚均匀控制在3-4mm区间，既保证足够的结构刚性，又避免不必要的材料浪费，

　　适合采用注塑或者粉末冶金工艺批量生产，也可通过铝件机加工做小批量试制。下部的双耳安装结构采用非对称错位布局，两个带孔耳片分别向侧下方延伸，耳片上的安装孔为光孔设计，可穿设M3或者M4的螺栓完成与基座的固定，也可作为铰接孔配合销轴实现小角度的摆动连接；耳片与主体轴套的衔接位置做了R2的圆角过渡，避免应力集中导致的断裂问题，在建模过程中需要注意该位置的拔模斜度设置，若采用注塑工艺生产，外表面拔模斜度取1.5°即可满足脱模要求，内孔区域根据成型工艺选择是否做脱模斜度，若为机加工件则无需设置斜度。从安装边界来看，该构件的竖向总高度约为大直径轴段外径的2.2倍，两个耳片的外侧最大间距约为大直径轴段外径的1.8倍，

　　安装时需要在基面预留对应耳片位置的沉孔或者螺纹孔，竖向轴套的上端面需要预留至少5mm的操作空间用于对接外部管路或者杆件，耳片下方不需要额外预留避让空间，可直接贴合安装基面固定。在实际选型应用中，若用于传感元件安装场景，可将传感探头从上部内孔穿入，调整伸出长度后通过轴套侧壁的顶丝孔锁紧固定，双耳结构直接锁附在设备机架上，能够保证探头的检测位置稳定，避免设备运行过程中的振动导致检测偏移；若用于气动管路转接场景，上部内孔可加工内螺纹对接快插接头，下部轴套的端面贴合密封垫后固定在阀座表面，双耳结构可额外绑定气管走线槽，整理周边管路布局；若用于小型连杆机构的铰接支座，耳片的安装孔可穿设销轴连接连杆，竖向轴套内穿设导向杆限制连杆的摆动轨迹，

　　避免机构运动出现过位问题。建模过程中需要重点关注几个尺寸链的校验：一是上部小内孔与下部大轴段的同轴度，二是两个耳片安装孔的轴线平行度，需要控制在0.05mm以内，避免安装时螺栓穿入困难或者铰接时出现卡滞；三是耳片下端面与轴套下端面的平面度，两个面需要共面，保证安装时能够完全贴合基面，不会出现倾斜导致的受力不均。该构件的结构没有复杂的曲面特征，所有特征均为拉伸、切除、圆角等基础特征构成，建模时可先绘制主体轴套的截面轮廓拉伸生成主体，再绘制耳片的轮廓拉伸生成安装结构，最后对所有锐边做倒钝处理，内孔与外圆的衔接位置根据工艺要求做倒角或者圆角，避免装配时割伤密封件或者操作人员。
