带安装法兰的轴类连接锁紧构件

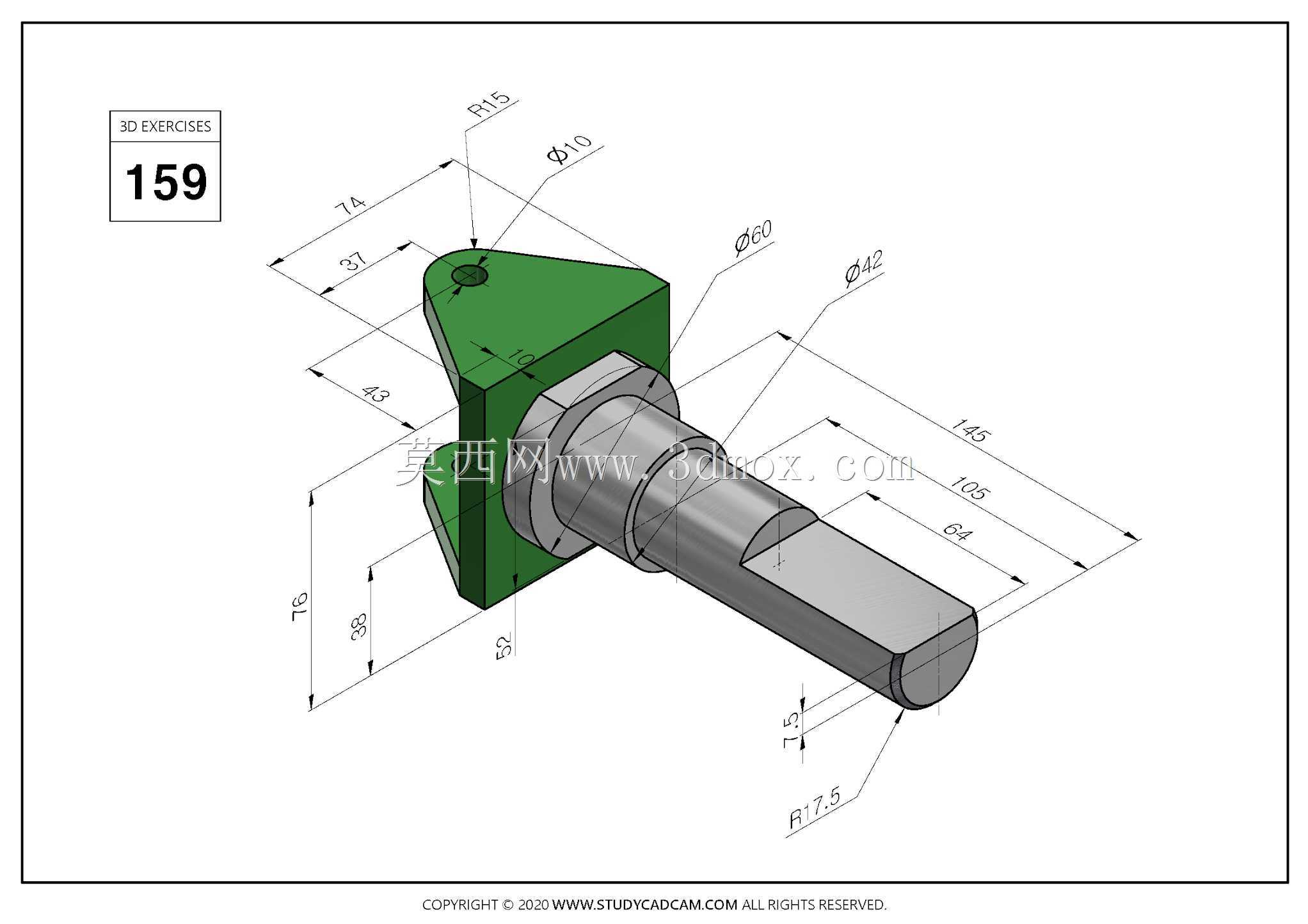

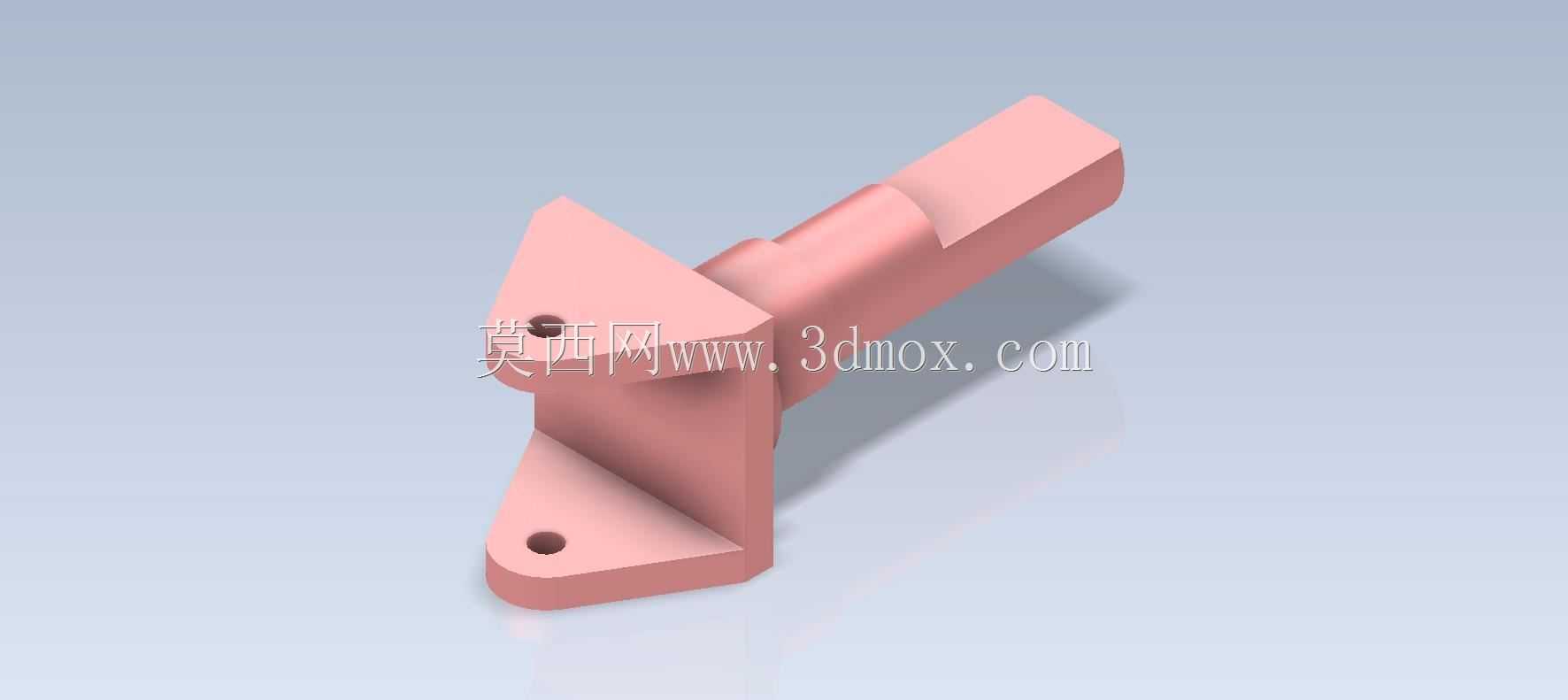

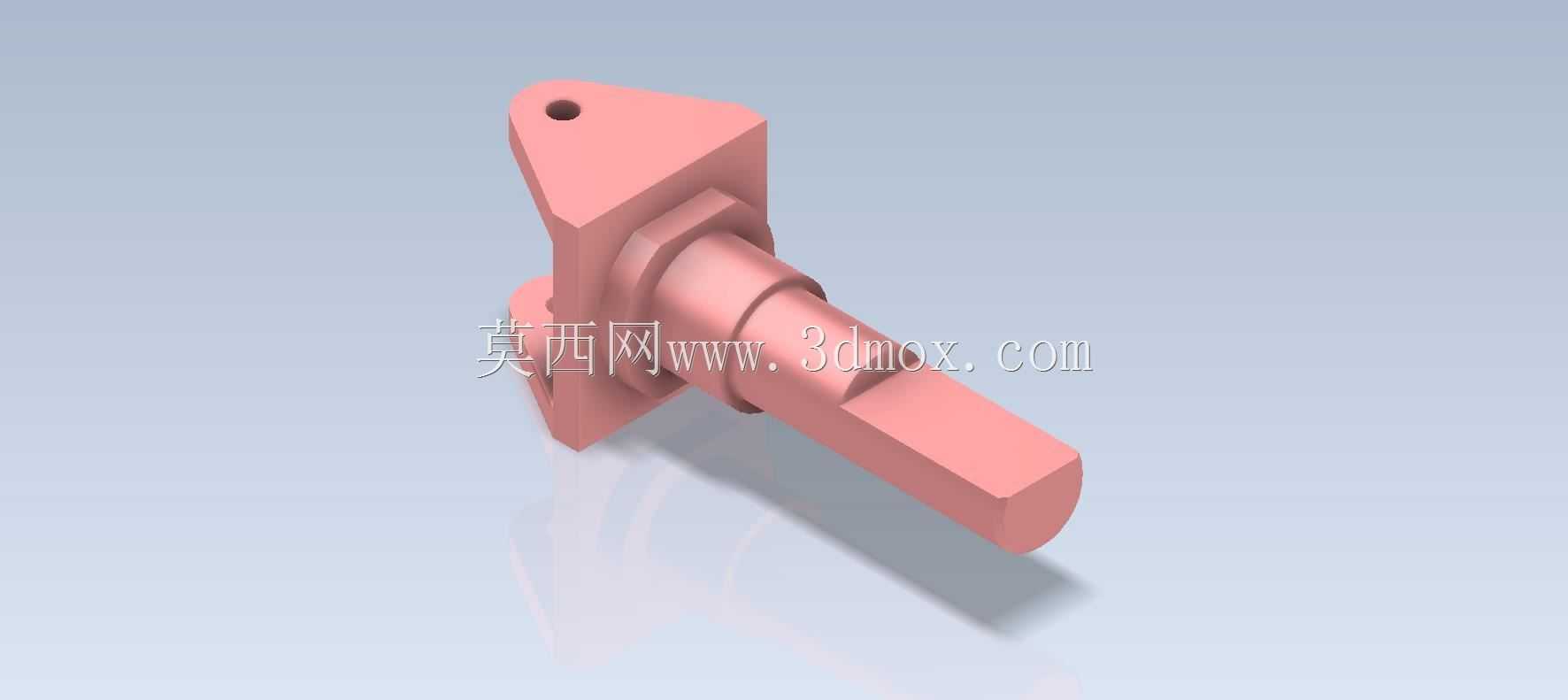

　　这类带安装法兰的轴类构件，常见于中小型自动化输送线、轻工包装设备的工位定位模块，也会用在小型检测仪器的探头调节锁紧环节，核心作用是实现轴端部件的位置固定与周向防转，同时通过法兰结构完成与设备安装面板的快速装配，不需要额外设计复杂的转接支架，能大幅缩减装配环节的零件数量。从结构设计逻辑来看，构件一端的带孔三角法兰是安装基准面，法兰上的单孔用于穿装锁紧螺钉，安装时法兰端面贴紧设备面板的基准面，螺钉穿过法兰孔拧入面板对应的螺纹孔，就能完成整个构件的固定，这种单孔加法兰端面贴合的设计，既保证了安装后的垂直度要求，又避免了多孔安装带来的位置度公差累积问题，适合对安装空间有严格限制的紧凑工位。法兰后段设计的环形凸台，一方面是作为轴向定位的止口，

　　装配时凸台卡入面板的预制沉孔，能快速完成构件的同轴度找正，不需要反复调整位置；另一方面凸台也能增强法兰与轴身连接位置的结构强度，避免设备运行过程中受径向载荷时出现应力集中断裂的问题。轴身中段的阶梯轴结构，是用来套装配套的轴套、扭簧或者复位弹簧的，不同直径的轴段可以对套装的零件起到轴向限位作用，不需要额外加装轴用挡圈，减少了装配工序。轴端的扁位结构是核心的功能部位，扁位与配套的传动拨叉或者锁紧滑块配合，当轴身转动时，扁位可以带动拨叉完成工位切换动作，或者在锁紧状态下通过扁位的平面贴合实现周向锁止，防止轴身受振动出现自转偏移。从安装边界来看，法兰的最大外轮廓尺寸适配厚度3-8mm的设备安装面板，沉孔深度与法兰凸台的高度匹配，

　　安装后轴身伸出面板的长度可以根据配套工位的行程需求调整，扁位段的长度要保证拨叉在全行程范围内都能与扁位保持有效接触，不会出现脱开的情况。在实际建模过程中，要重点关注法兰端面与轴身轴线的垂直度公差，这个公差直接影响安装后轴身的转动顺畅度，如果垂直度超差，轴身转动时会出现卡滞、磨损加快的问题；其次是扁位的对称度公差，对称度不足会导致拨叉两侧受力不均，长期运行会出现拨叉磨损偏斜、动作不到位的故障；另外法兰上的安装孔与轴身轴线的位置度也要控制在合理范围内，避免安装时螺钉无法正常穿入，或者安装后轴身与面板预制孔出现偏心。这类构件的材质一般选用45号钢或者304不锈钢，根据使用场景的不同做表面处理，普通工业环境下做发黑处理即可，

　　有防腐要求的食品、医药设备场景则需要做抛光钝化处理。在设备维护环节，这类构件属于易损的定位连接件，长期受往复载荷作用时，轴身与轴套配合的位置容易出现磨损，法兰的安装螺钉也可能因为振动出现松动，设计时可以在法兰端面增加防滑滚纹，或者在安装孔位置加装防松垫圈，提升长期运行的可靠性。建模时还要注意各过渡位置的圆角处理，尤其是法兰与轴身连接的位置、轴段直径变化的位置，都要设计合理的圆角过渡，避免热处理或者受力时出现应力开裂，圆角的大小要根据相邻轴段的直径差来确定，一般取直径差的0.2-0.3倍即可，既不影响相邻零件的装配，又能有效降低应力集中系数。
