立式带孔支撑连接基座结构设计

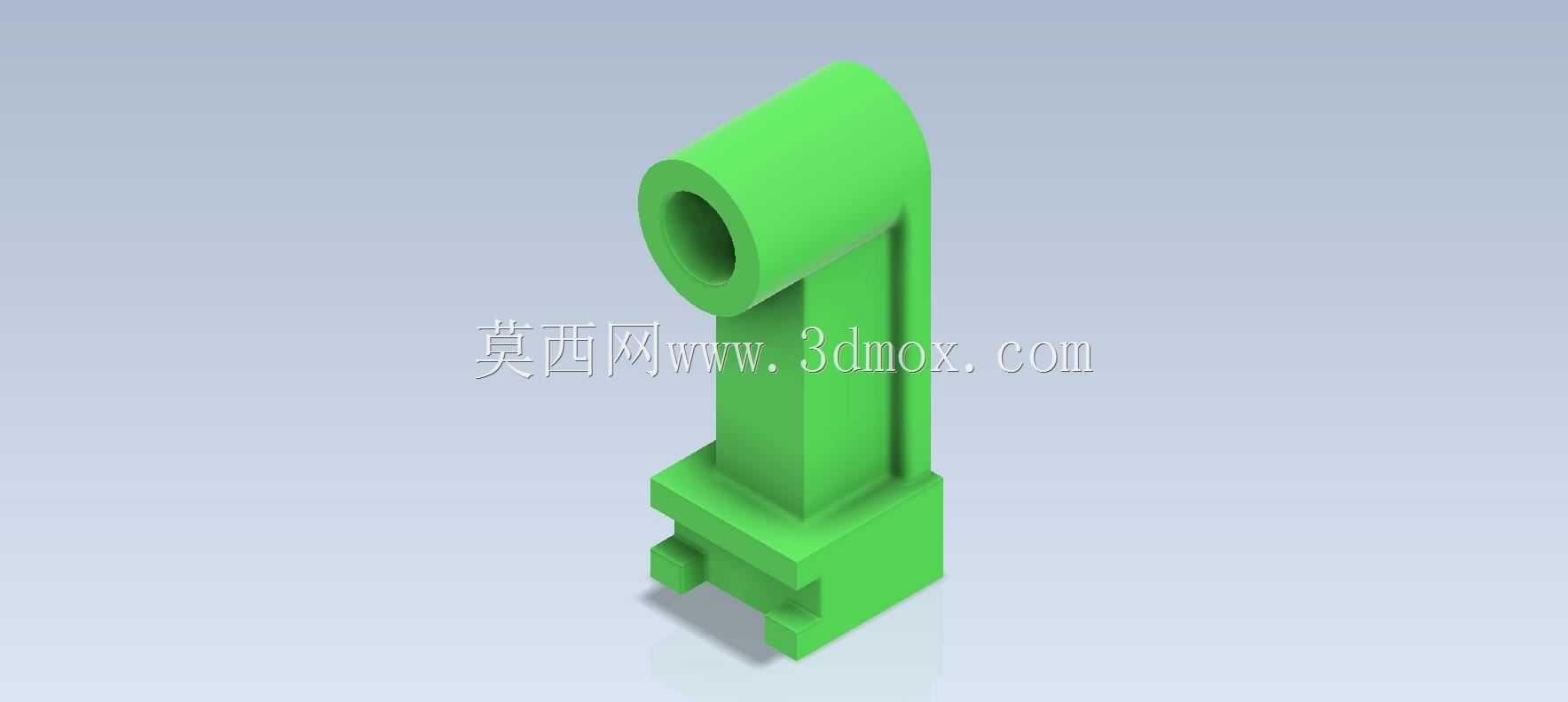

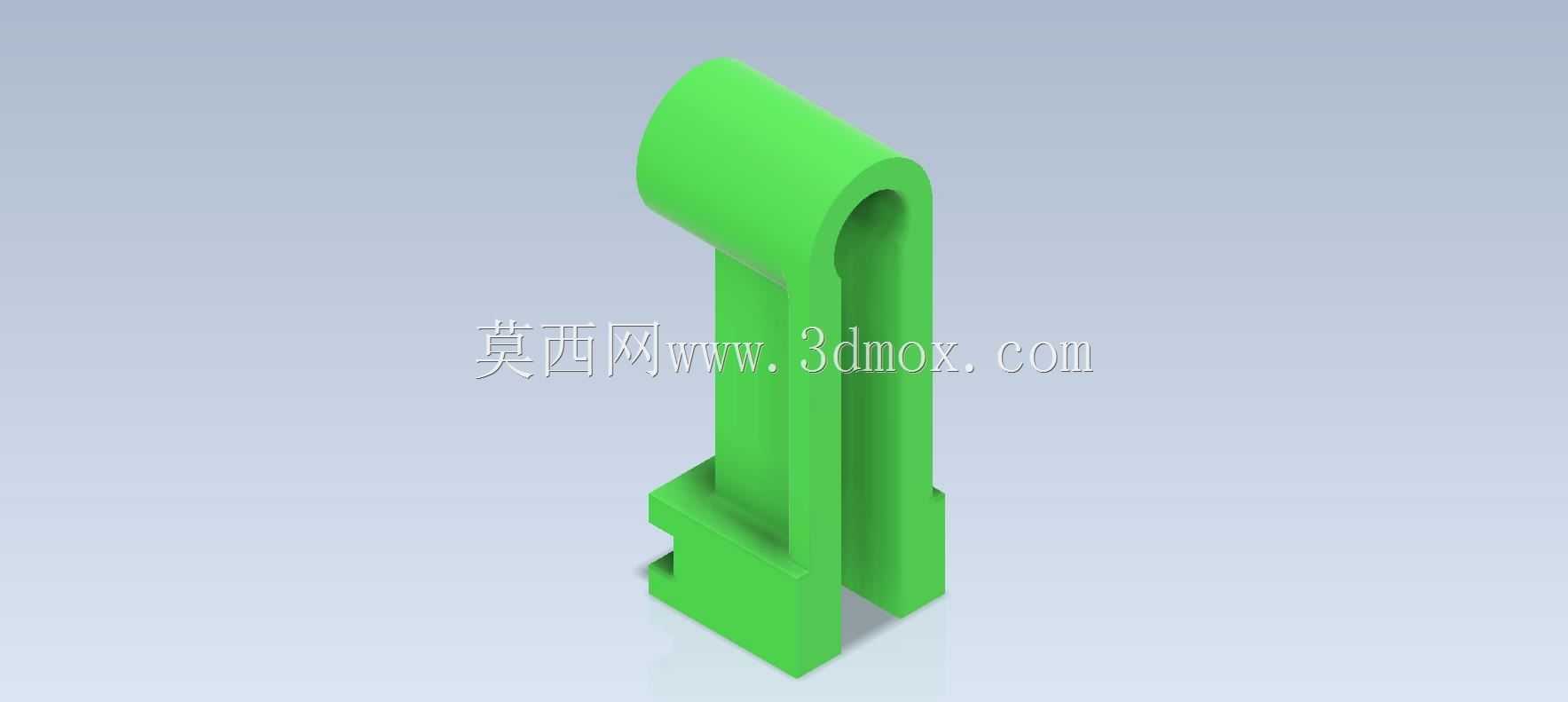

　　该零件属于机械传动与支撑系统中的典型铰接支撑构件，在各类轻工自动化输送线、小型工装夹具定位模组、检测设备工位调节机构中应用广泛，核心作用是为摆动类执行件提供稳定的回转支撑基准，同时承担竖向载荷与小幅横向力矩的传递，避免执行件运行过程中出现悬臂挠变、定位偏移的问题。从结构功能来看，零件上部的同轴通孔为铰接销轴安装位，孔壁的轴向长度经过匹配计算，能够为销轴提供足够的支撑接触面积，降低销轴转动过程中的接触比压，减少长期往复摆动带来的磨损，孔口位置做了微小的倒角处理，既方便销轴装配时的导入，也能去除加工毛刺避免应力集中。中间的立臂段采用了等截面加强结构，侧壁设置的凸棱沿竖向全程布置，在不额外增加整体壁厚、控制零件重量的前提下，

　　大幅提升立臂的抗弯截面模量，抵消上部铰接点受载时对立臂根部产生的弯曲力矩，避免立臂在长期交变载荷下出现疲劳变形。下部的安装基座采用了卡槽式定位结构，底部的两个凸块能够直接嵌入配套安装板的T型槽或者定位卡槽内，装配时不需要额外做位置找正，就能快速确定零件的安装坐标，基座的平面度公差控制在合理范围内，安装后与安装面完全贴合，不会出现局部翘曲导致的受力不均问题。设计过程中优先考虑了零件的加工工艺性，整体结构没有复杂的倒扣或者封闭内腔，采用常规的铣削、钻削工艺即可完成全部加工，不需要特殊的定制刀具，能够有效降低单件加工成本；上部铰接孔的轴线与下部安装基面的垂直度公差经过严格校核，确保安装后销轴的回转平面与设计基准面完全平行，

　　避免铰接件转动时出现卡滞、偏磨的情况。从安装边界来看，零件整体沿竖向布置，横向占用空间较小，适合在设备内部安装空间局促的位置使用，上部铰接孔的中心到安装基面的高度尺寸经过匹配设计，能够适配多数常规规格的摆动连杆、调节摆臂的安装尺寸，不需要额外加装垫块调整高度；下部安装基座的卡槽间距符合通用工业铝型材的槽口标准，既可以安装在专用的钢制安装板上，也可以直接固定在常规规格的工业铝型材机架上，适配性较强。在实际工况应用中，这类支撑件通常会配合铜套或者自润滑轴承使用，上部通孔内安装衬套后，能够进一步提升铰接位的耐磨性能，适用于每分钟往复摆动次数不超过30次的中低速工况，能够承受的径向载荷完全覆盖小型自动化设备、检测工装的常规载荷需求，

　　不会出现过载断裂的问题。立臂与下部基座的连接位置做了圆弧过渡处理，避免直角连接处的应力集中，在承受冲击载荷时能够有效分散应力，提升零件的整体抗冲击性能。零件的外形没有多余的装饰性结构，所有结构特征都服务于功能需求，没有冗余的设计，整体重量控制在合理区间，安装时单人即可完成定位与紧固操作，不需要额外的吊装辅助。在建模过程中，所有特征的尺寸都遵循机械设计的通用公差标准，配合面的尺寸精度能够满足普通装配要求，非配合面的尺寸公差放宽到经济加工精度等级，平衡加工成本与使用性能的关系。这类支撑件在非标自动化设备的挡料机构、位置调节挡块、小型压合机构的摆臂支撑位都有大量应用，结构简单可靠，故障率低，维护时只需要定期检查铰接孔的磨损情况、更换衬套即可，不需要整体更换零件，能够有效降低设备的后期维护成本。
