带立式圆柱座的双侧凸耳安装支座结构

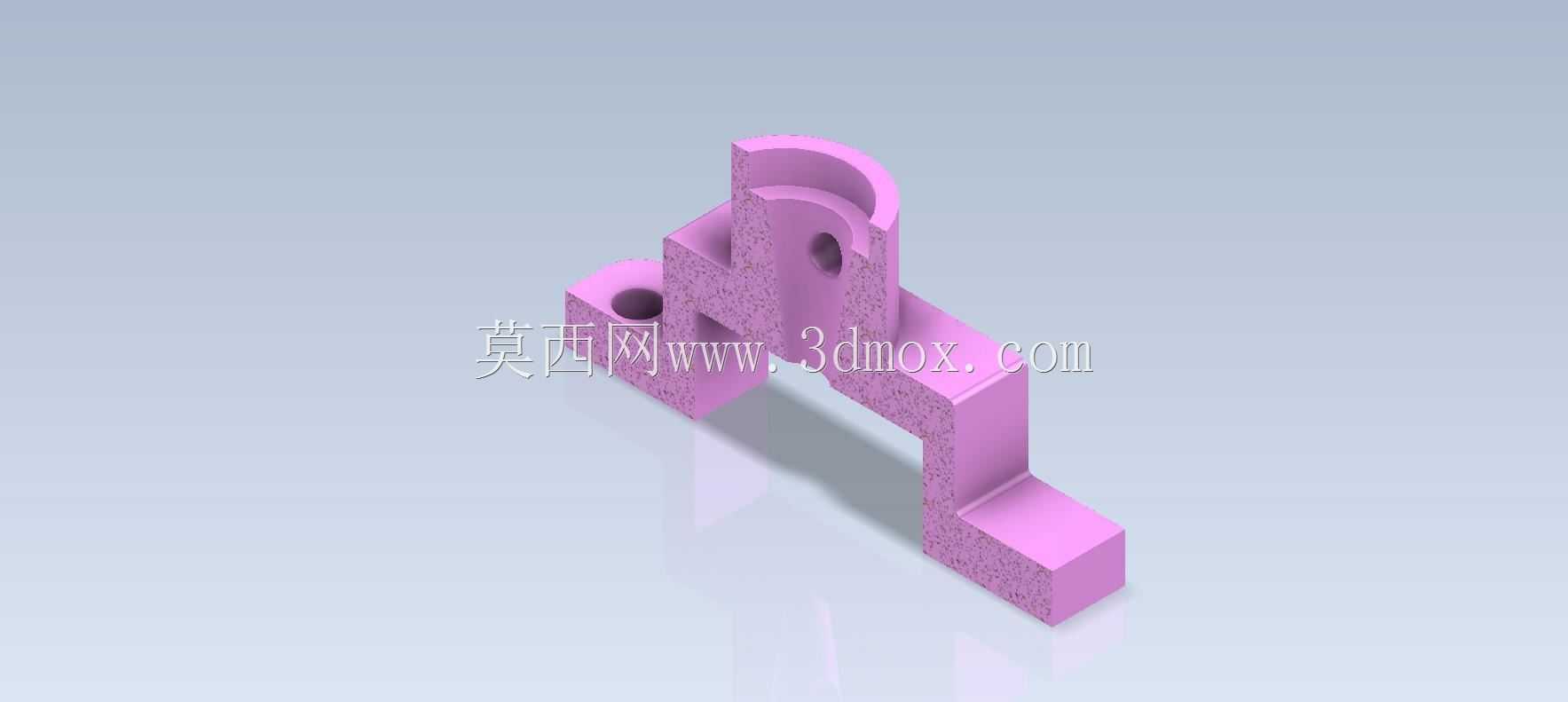

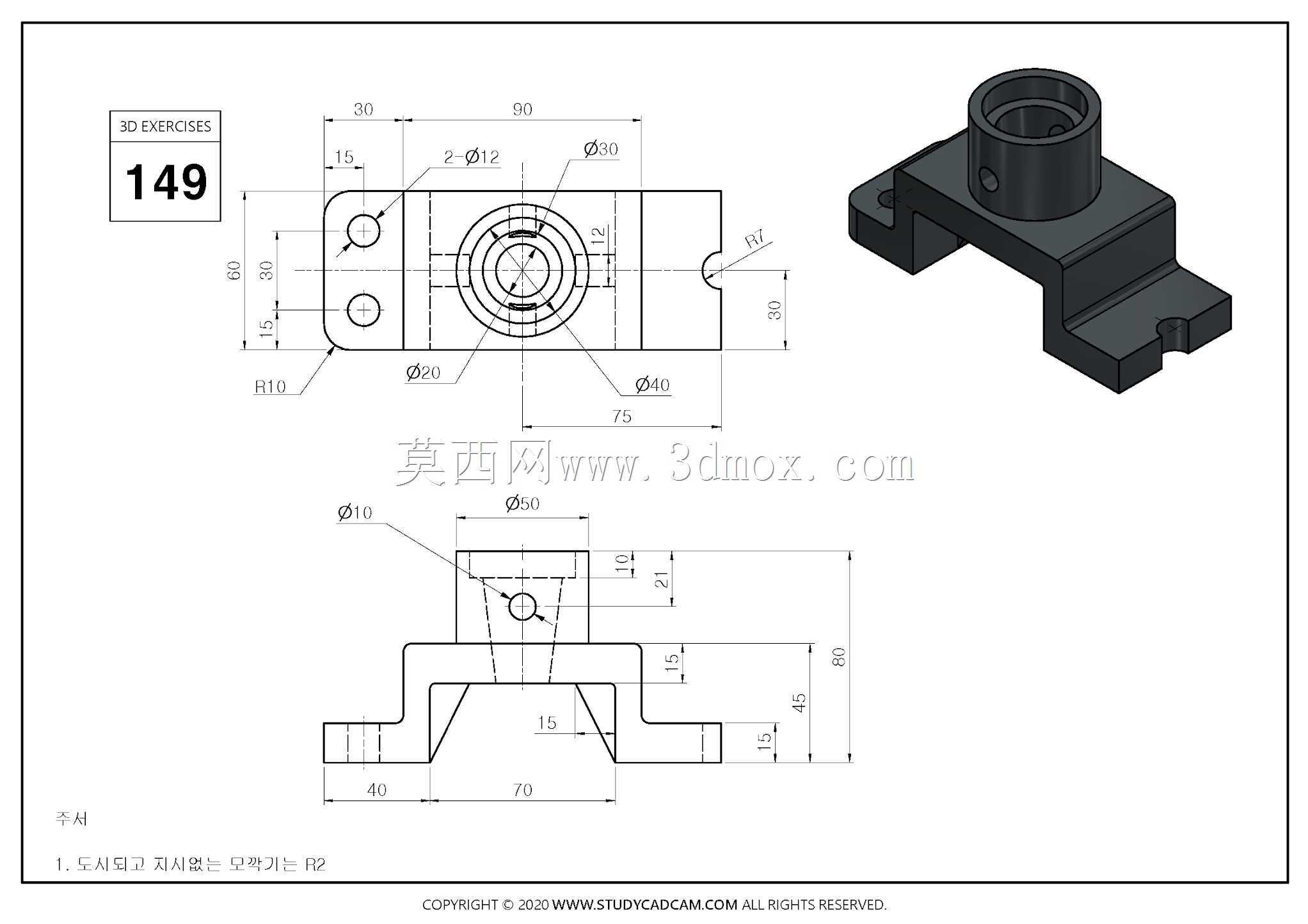

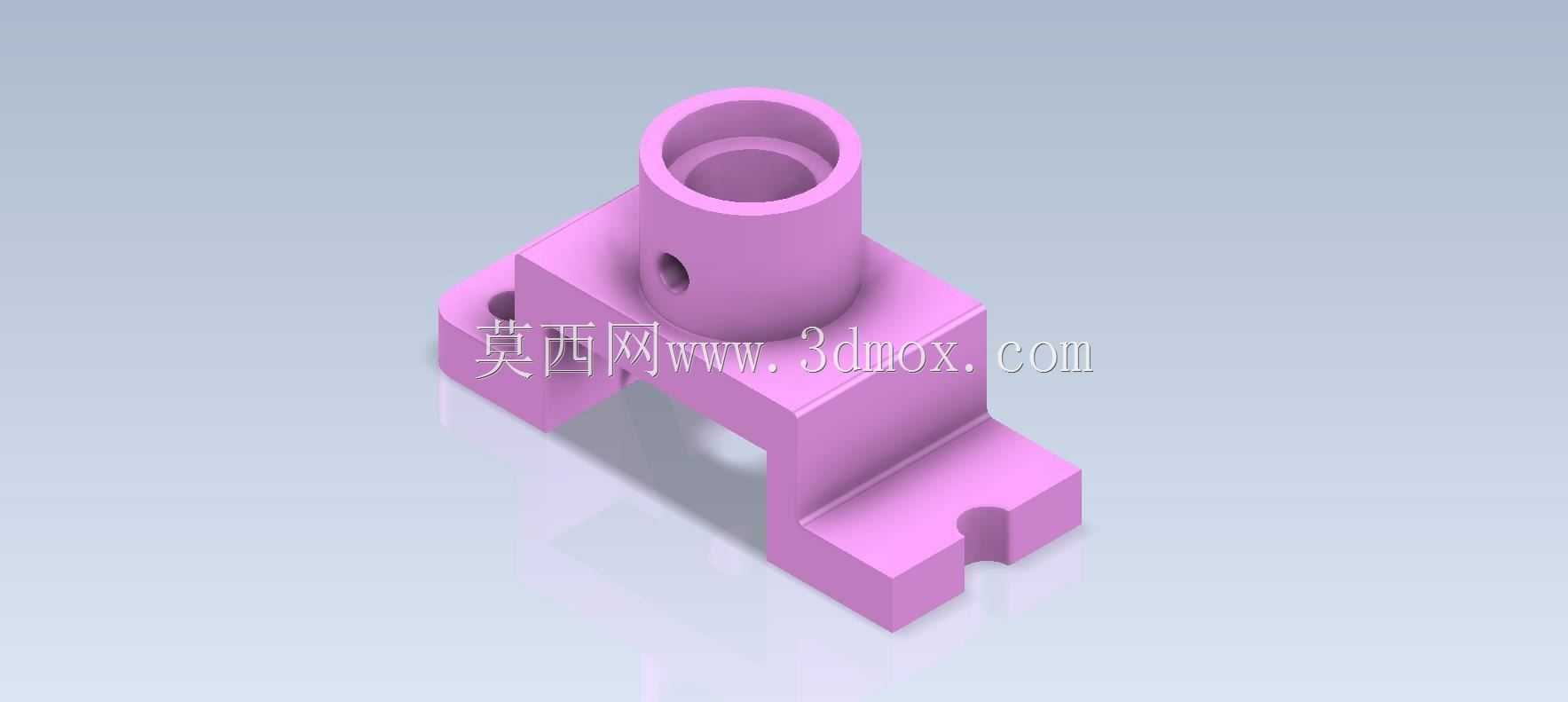

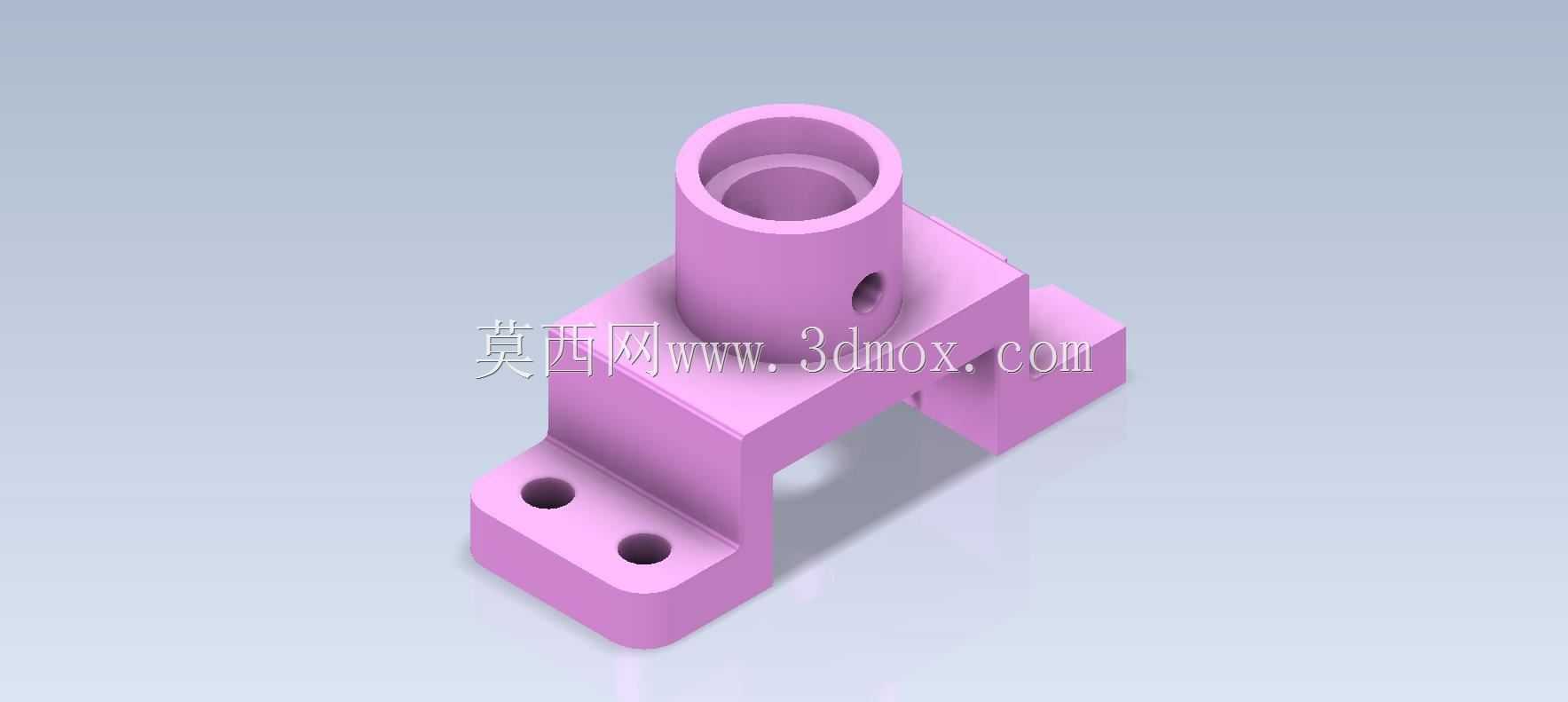

　　该类支撑安装支座常见于轻工自动化输送线、小型检测设备的工位定位模块中，主要承担轴类检测元件、小型导向轴的承载与定位功能，在光电传感器安装、微型导杆导向工位中应用频次较高。从结构功能来看，上部的立式空心圆柱为核心配合面，内孔用于穿装待固定的杆件或检测元件，侧壁开设的径向小孔为紧定螺钉安装位，装配时通过拧入紧定螺钉可实现内部杆件的周向与轴向锁止，避免设备运行过程中杆件出现窜动、偏转问题。下部的U型开口槽为走线或避让位，当安装位置下方有管线穿过、或是相邻部件存在凸起干涉时，该槽位可直接跨过干涉区域，无需额外调整整体安装布局，能有效压缩设备的整体安装空间。两侧向外延伸的带缺口安装耳为整机固定位，耳座上的半圆缺口可配合螺栓快速卡装，

　　相比全圆孔安装结构，装配时无需将螺栓完全拧下即可将支座卡入安装位，能大幅缩短现场装配、后期维护的拆装时间，尤其适合需要频繁调整工位位置的检测类设备。设计阶段优先考虑了装配工艺性与受力合理性，上部圆柱与下部基座采用一体化结构，避免了分体装配带来的累积误差，圆柱与基座衔接处做了圆角过渡处理，可有效降低注塑或机加工过程中的应力集中问题，避免长期受载后衔接位置出现开裂变形。安装边界方面，两侧安装耳的外侧间距决定了支座的最小安装宽度，安装面需保证平面度不低于0.1mm，避免锁紧螺栓后基座出现变形导致上部圆柱内孔同轴度超差；上部圆柱的高度决定了杆件的最大插入深度，设计时需匹配待装杆件的插入长度，保证紧定螺钉能完全压合在杆件表面，避免锁止失效。

　　实际选型应用中，该类支座常搭配M3或M4的内六角紧定螺钉使用，安装螺栓规格通常匹配耳座缺口尺寸选用M4或M5规格，装配时需注意控制螺栓锁紧扭矩，扭矩过大易导致耳座断裂，扭矩过小则会出现支座移位问题。在检测设备应用场景中，该支座可直接固定光电式、电容式传感器的探头，通过调整探头在圆柱内孔的伸出长度，可灵活调整检测距离，适配不同规格的被测工件；在小型导向机构中，该支座可作为微型导杆的端部支撑，搭配直线轴承使用时可实现小行程的直线往复运动导向，U型槽位可预留出导杆尾部的缓冲件安装空间，无需额外设计支撑垫块。建模过程中需重点保证上部圆柱内孔与安装底面的垂直度，若垂直度超差，会导致安装后的杆件出现倾斜，直接影响传感器检测精度或是导杆的运动顺畅度；两侧安装耳的缺口需保证同轴度，否则装配时螺栓无法顺利卡入，会出现强制装配导致的内应力残留。
