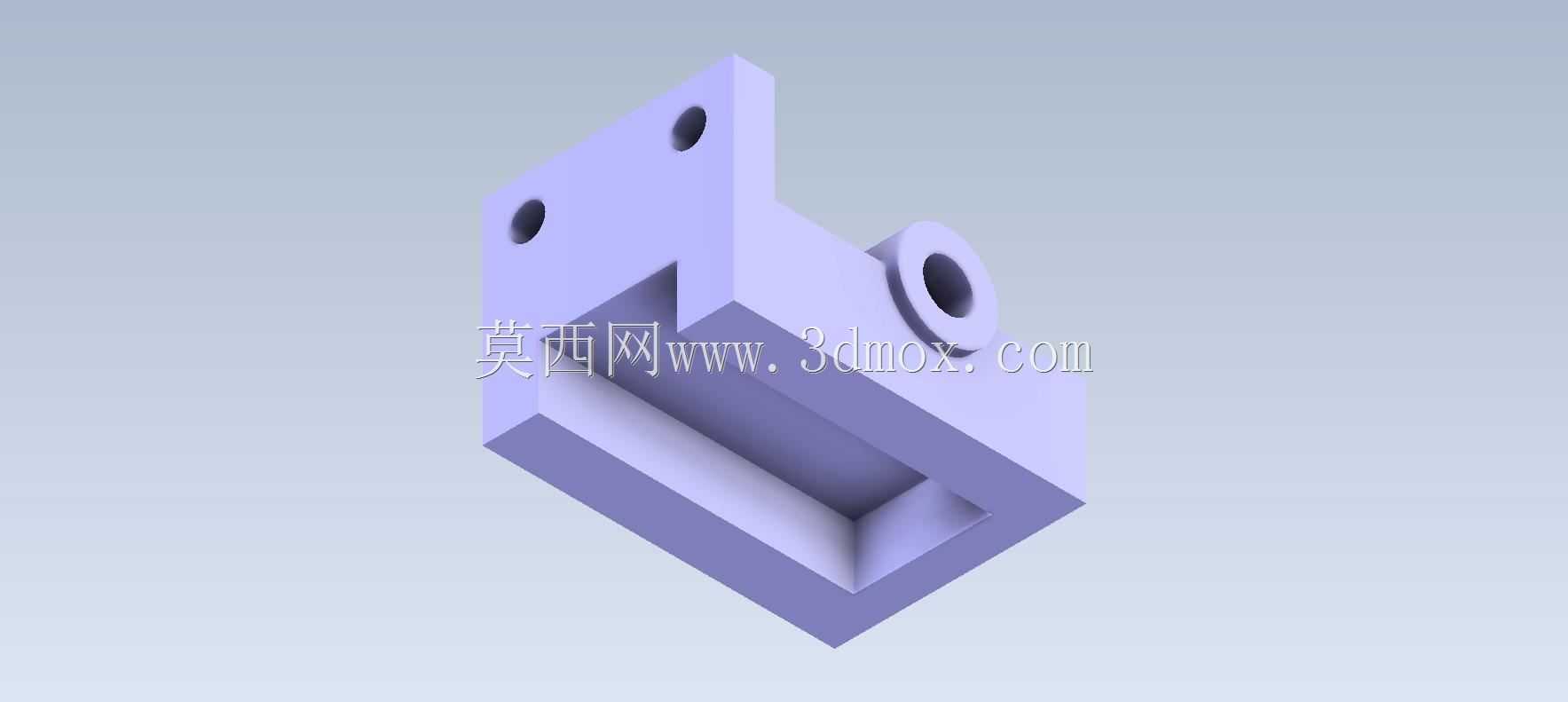

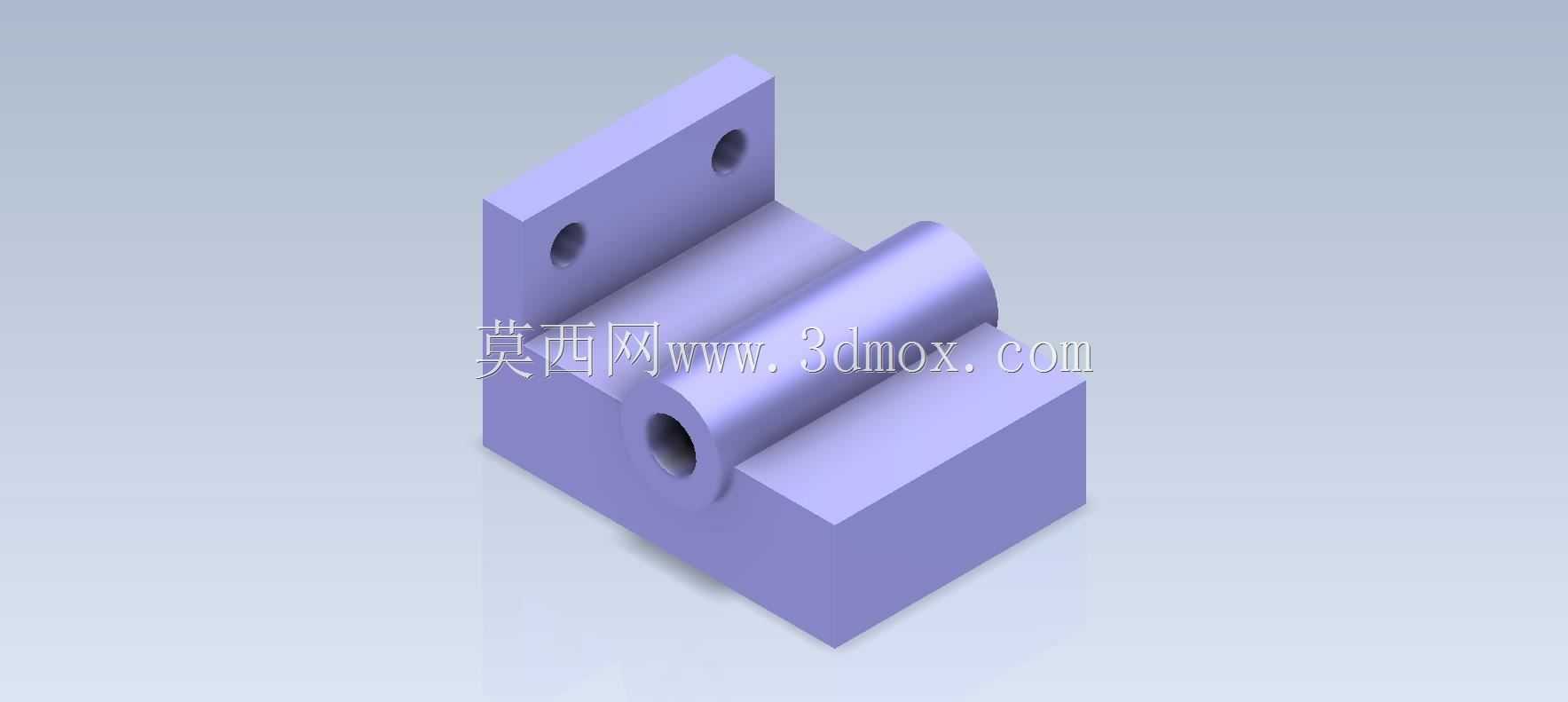

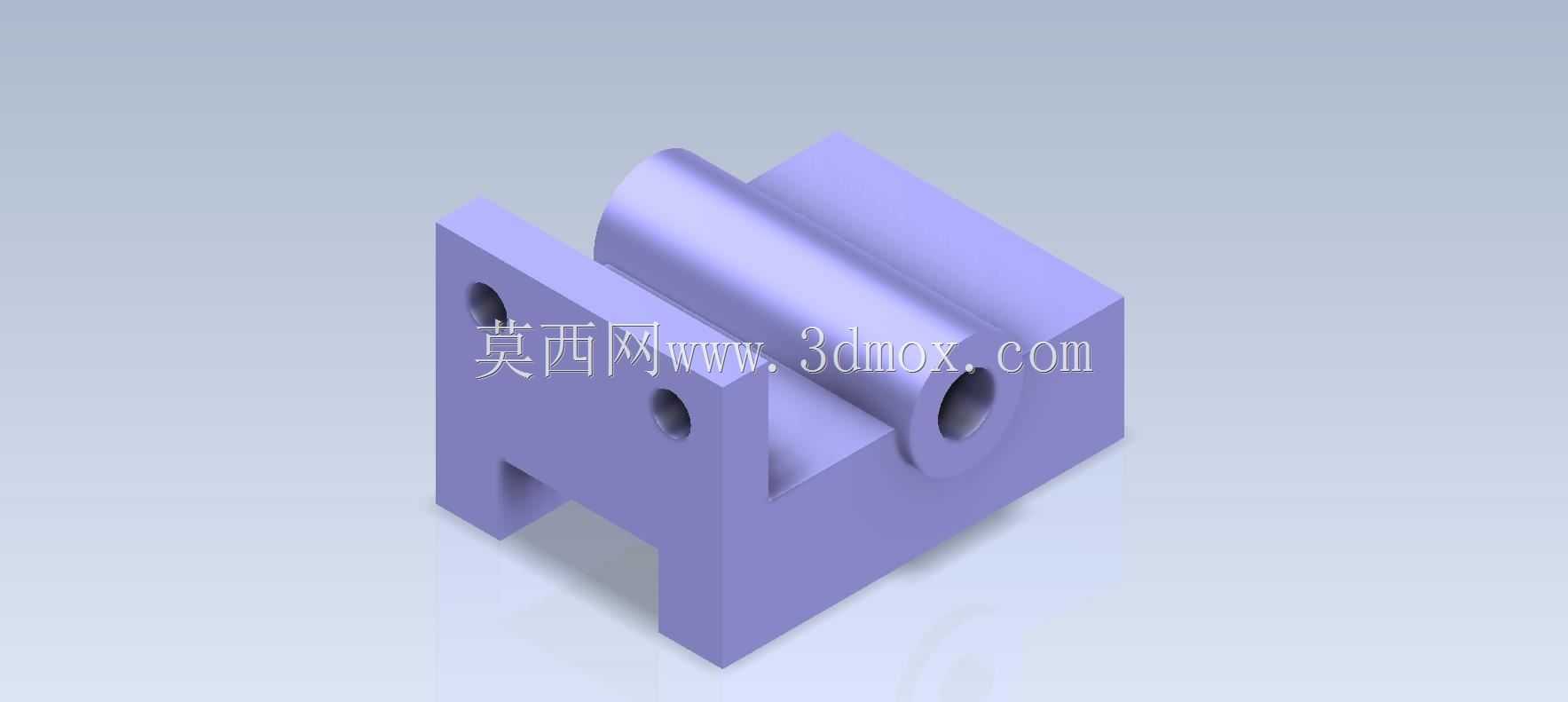

带安装座双轴孔机械支撑结构件

　　这类带立式安装板的双轴孔支撑结构，在轻工自动化输送线、小型实验台架的导向机构里十分常见，日常做机构改型时经常会碰到类似的安装限位需求。从结构功能来看，底部的方块基体是整个零件的承载基础，承担上部轴系传递的径向载荷，同时抵消轴类零件转动时产生的轻微振动，避免支撑部位出现应力集中导致的变形。立式安装板上的两个通孔是安装定位孔，用来穿装螺栓将整个支撑件固定在设备的安装基板上，孔位的同轴度、与基体底面的垂直度直接决定了后续装入的轴类零件的转动顺畅度，如果安装孔位偏差超过0.05mm，就容易出现轴卡滞、转动阻力过大的问题，长期运行还会加剧轴和配合孔的磨损。

　　基体上平行布置的两个通孔是轴配合孔，用来穿装光轴或者导杆，其中靠前的通孔是贯穿式设计，可适配较长的贯穿轴安装，靠后的半开放轴槽结构则是用来承托短轴或者作为导向杆的滑动支撑位，这种双轴位的设计可以在单个支撑件上实现两组平行轴系的定位，不用额外叠加安装多个支撑座，能有效压缩机构的整体安装空间，在小型桌面级设备、教学实验仪器的紧凑布局里优势很明显。

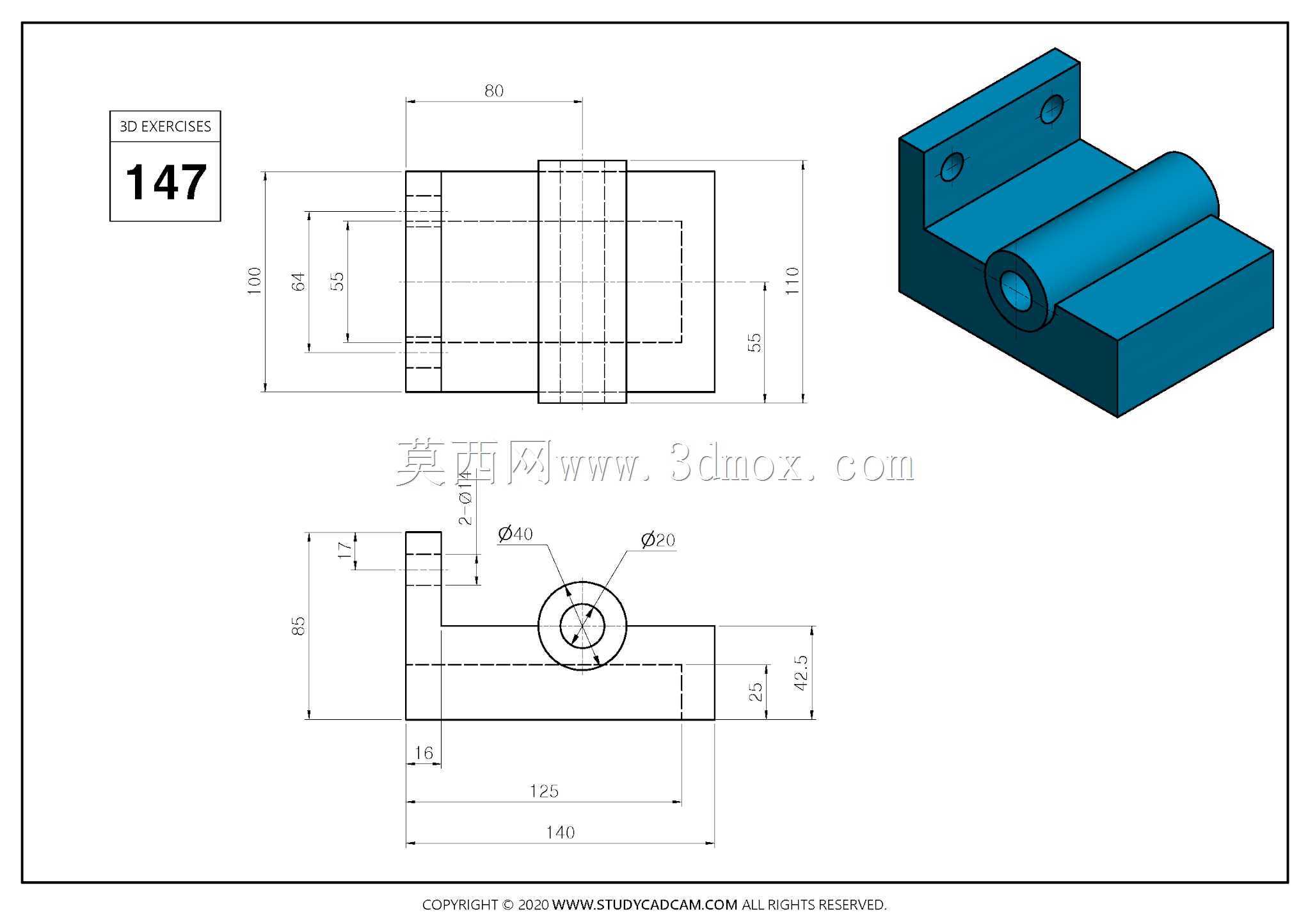

　　做这类零件的建模设计时，首先要确定安装基准，也就是基体的底面，所有孔位、安装面的尺寸都要以这个底面为基准进行标注，避免基准转换带来的尺寸误差。立式安装板和基体的连接处要做小圆角过渡，不能直接做直角连接，直角位置在受载时很容易出现应力集中，尤其是设备频繁启停产生冲击载荷的时候，直角连接处大概率会出现开裂问题，圆角半径一般取壁厚的0.2-0.3倍就可以兼顾应力分散和安装空间的要求。轴孔的内径尺寸要根据配合的轴径来确定公差，如果是转动配合就选间隙配合，公差带控制在H7级别，如果是固定过盈配合就要适当缩小孔径公差，同时要保证两个轴孔的轴线平行度误差控制在0.02mm以内，不然装入轴之后会别劲。

　　从安装边界来看，这类支撑件的整体占用空间不大，底部基体的长宽尺寸可以根据实际安装面的大小调整，立式安装板的高度要匹配轴系的中心高要求，中心高尺寸是这类零件的核心参数，直接决定了轴系和其他传动部件的对接精度，设计时要优先保证中心高的尺寸公差，一般控制在±0.02mm范围内。安装孔的孔距要和设备基板上的预装孔位完全匹配，孔距公差建议控制在±0.1mm以内，避免安装时出现孔位对不上需要重新扩孔的问题。另外轴孔的端部可以做微小的倒角，方便轴件装配时顺利导入，不会刮伤轴的表面镀层或者配合面。

　　在实际应用场景里，这类支撑件除了用来支撑转动轴，还可以作为直线导杆的固定座，用在小型推拉机构、物料分拣的导向单元里，因为整体结构刚性足够，加工难度低，不管是用铝合金铣削还是3D打印制作都能满足使用要求，很适合作为入门建模练习的典型案例，能让初学者快速掌握基准选择、孔位定位、圆角过渡这些基础的结构设计要点，理解每个结构特征对应的实际功能，而不是单纯画一个几何形状。
