双柱带弧形槽机械安装基座结构

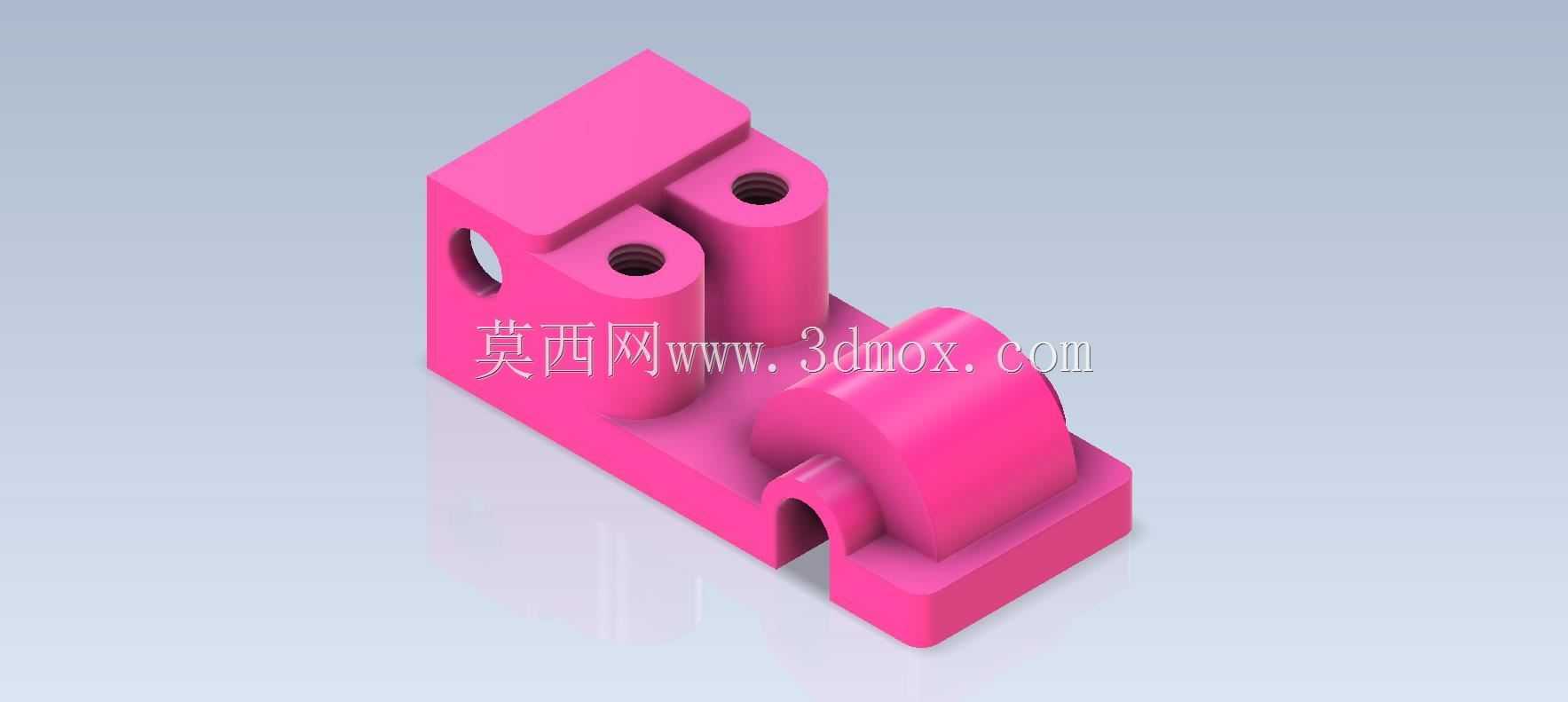

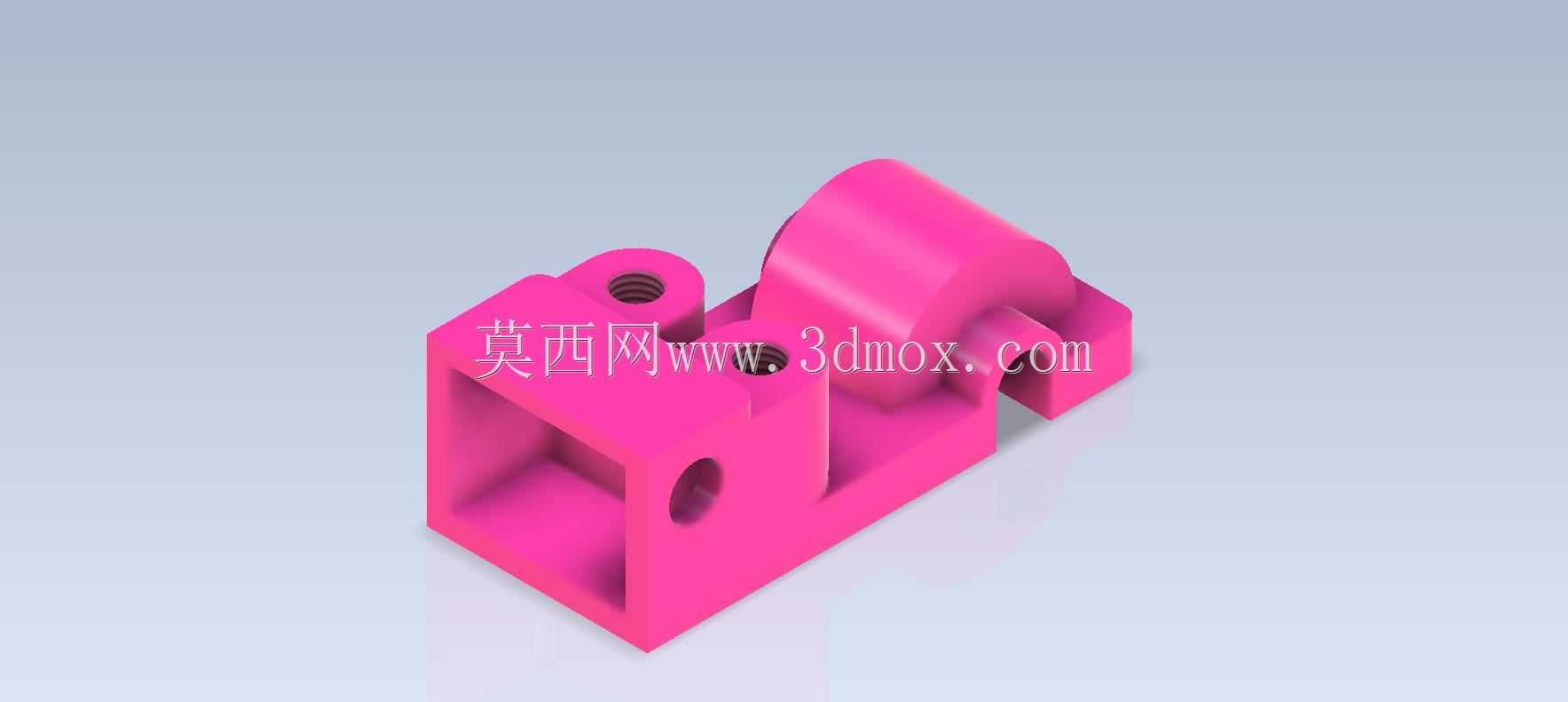

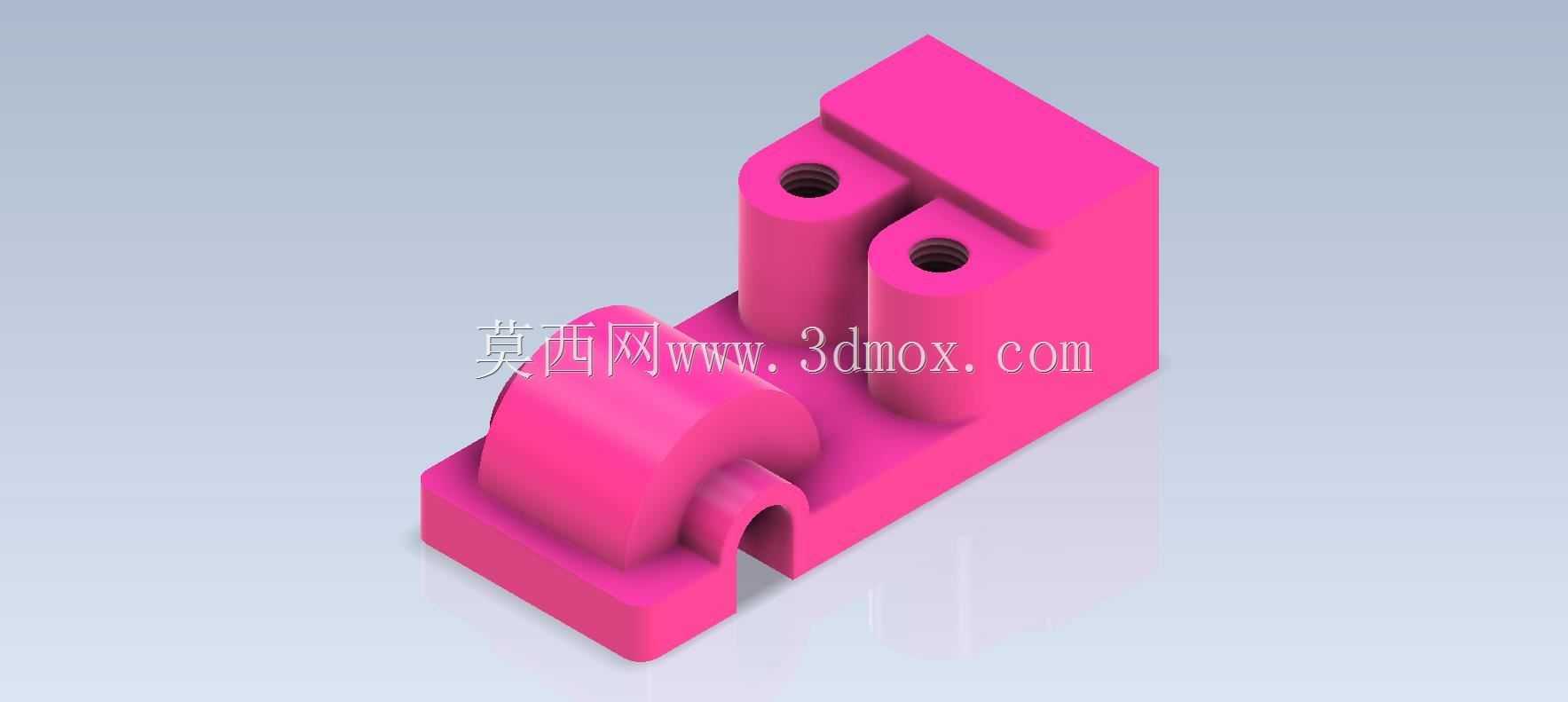

　　这类带双立柱与弧形让位结构的安装基座，多应用在轻工自动化生产线的小型执行元件固定场景，比如包装线的检测探头安装位、小型气动元件的承载支座，也可作为教学实训场景中机械装调的练习载体，帮助初学者理解安装基准、孔位配合与结构让位的设计逻辑。从结构本身来看，底部为带切角的矩形安装底板，底板一侧延伸出弧形凸起结构，凸起处开设半开放的U型让位槽，这个槽位主要用于避让穿过的管线、小型轴类零件或是相邻组件的突出部分，避免装配时出现结构干涉，同时弧形的过渡设计能减少应力集中，提升基座在受侧向载荷时的结构强度，不会因为直角处的应力突变出现开裂问题。底板上方设置两个高度一致的圆柱形立柱，立柱顶端均加工有同轴内螺纹孔，这两个螺纹孔是核心的安装接口，

　　用于通过螺栓固定上方搭载的功能元件，比如小型传感器支架、导向轴支座或是微型气缸的连接法兰，两个立柱的中心距经过严格校核，保证上方搭载元件的安装平面度，不会出现偏载导致的螺栓受力不均问题。设计这类结构时，首先要确定安装基准面，也就是底板的下表面，整个零件的所有形位公差都以这个面为基准，立柱的轴线与基准面的垂直度、螺纹孔的同轴度都需要控制在合理公差范围内，避免安装后上方元件出现倾斜。底板的边缘做了小尺寸的倒角处理，一方面是去除加工后的锐边，防止装配时划伤操作人员，另一方面也能在装入设备安装槽时起到导向作用，提升装配效率。弧形凸起部分的壁厚经过均匀化处理，整个结构的壁厚差控制在2mm以内，不管是采用注塑加工还是3D打印制作，

　　都不会因为壁厚不均出现缩痕、翘曲等成型缺陷，如果是采用金属切削加工，均匀的壁厚也能减少加工时的振动，提升加工表面质量。安装边界方面，底板的长度与宽度根据搭载元件的底座尺寸确定，预留出足够的螺栓固定空间，两个立柱的高度根据上方元件的安装高度需求设计，既要保证让位槽有足够的空间穿过管线，也要控制整体高度避免重心过高，提升安装后的稳定性。立柱上的螺纹孔深度根据选用的螺栓长度确定，保证螺栓旋入后有足够的啮合长度，满足承载要求，同时不会打通立柱造成结构失效。U型让位槽的开口尺寸根据需要避让的零件最大外径确定，槽的边缘同样做了圆角过渡，避免划伤穿过的线缆或是轴类零件的表面。在实际应用中，

　　这类基座可以直接通过底板上的预留安装孔固定在设备的型材架上，也可以通过压板压紧固定在工作台面上，双立柱的结构相比单立柱结构有更好的抗扭性能，当上方搭载的元件受到侧向冲击力时，两个立柱可以共同分担载荷，不会出现单立柱容易弯曲变形的问题。弧形结构的设计除了让位功能，还能在一定程度上提升基座的整体刚性，相当于在底板与立柱之间增加了加强筋结构，不需要额外添加加强筋就能达到足够的结构强度，减少了零件的整体重量，也让外观更加简洁。建模过程中需要注意各个特征的先后顺序，首先绘制底板的草图拉伸成型，再添加立柱与弧形凸起特征，最后加工螺纹孔、倒角与让位槽，特征顺序的合理安排能减少建模过程中的参考丢失问题，也方便后续修改参数，比如调整立柱高度、中心距或是让位槽尺寸时，不需要重构整个模型。对于初学者来说，这类结构涵盖了拉伸、切除、倒角、螺纹孔等基础建模特征，同时需要考虑实际装配的干涉问题、结构强度问题，是非常好的建模练习案例，能帮助学习者建立从建模到实际应用的设计思维，而不是单纯完成几何形状的绘制。在实际选型使用时，需要根据搭载元件的重量、工作时的振动情况选择合适的加工材料，如果是轻载、低振动的场景，可以选用工程塑料制作，成本低重量轻；如果是重载、有冲击的场景，则需要选用铝合金或是钢材加工，保证足够的结构强度。
