带夹槽立式圆柱连接支座结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611749
  • 带夹槽立式圆柱连接支座结构设计
  • 带夹槽立式圆柱连接支座结构设计
  • 带夹槽立式圆柱连接支座结构设计

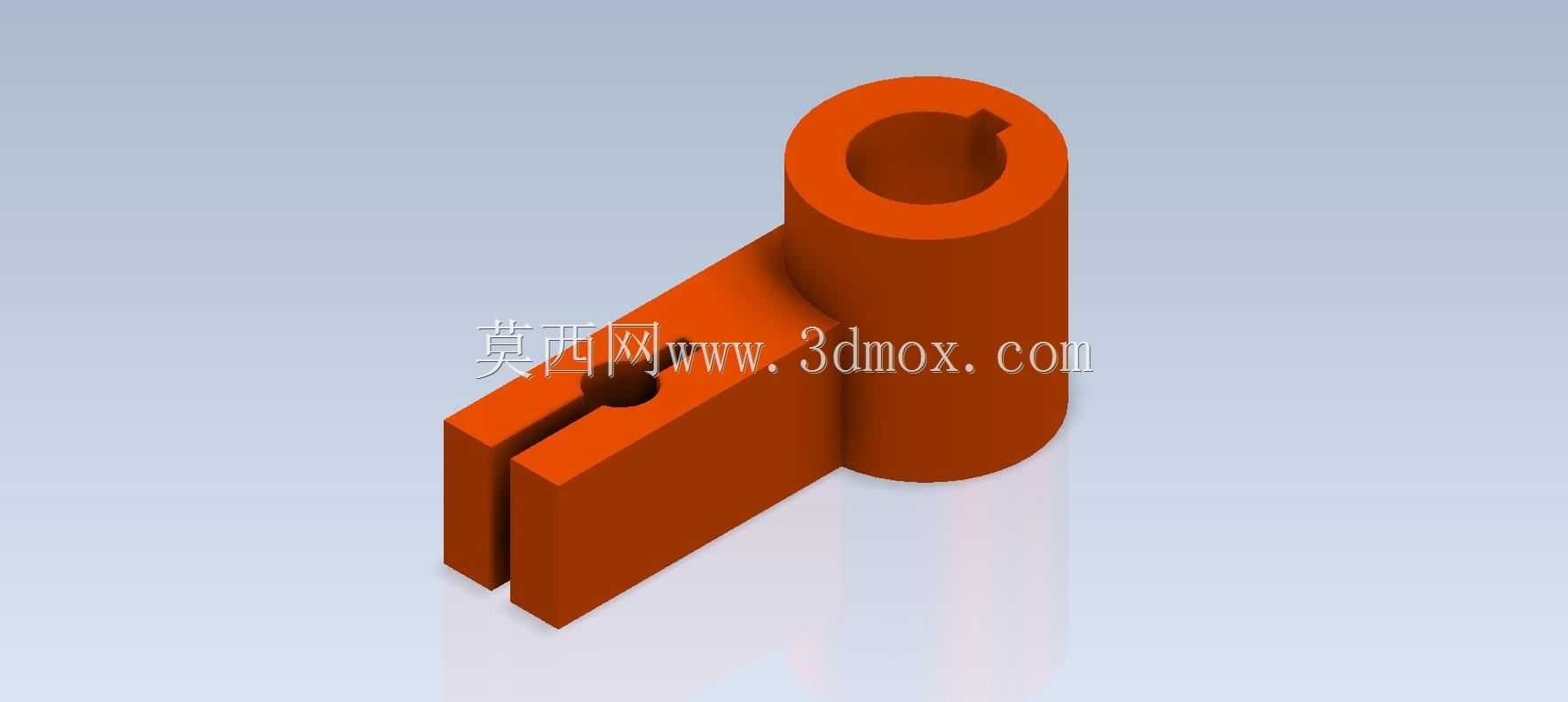

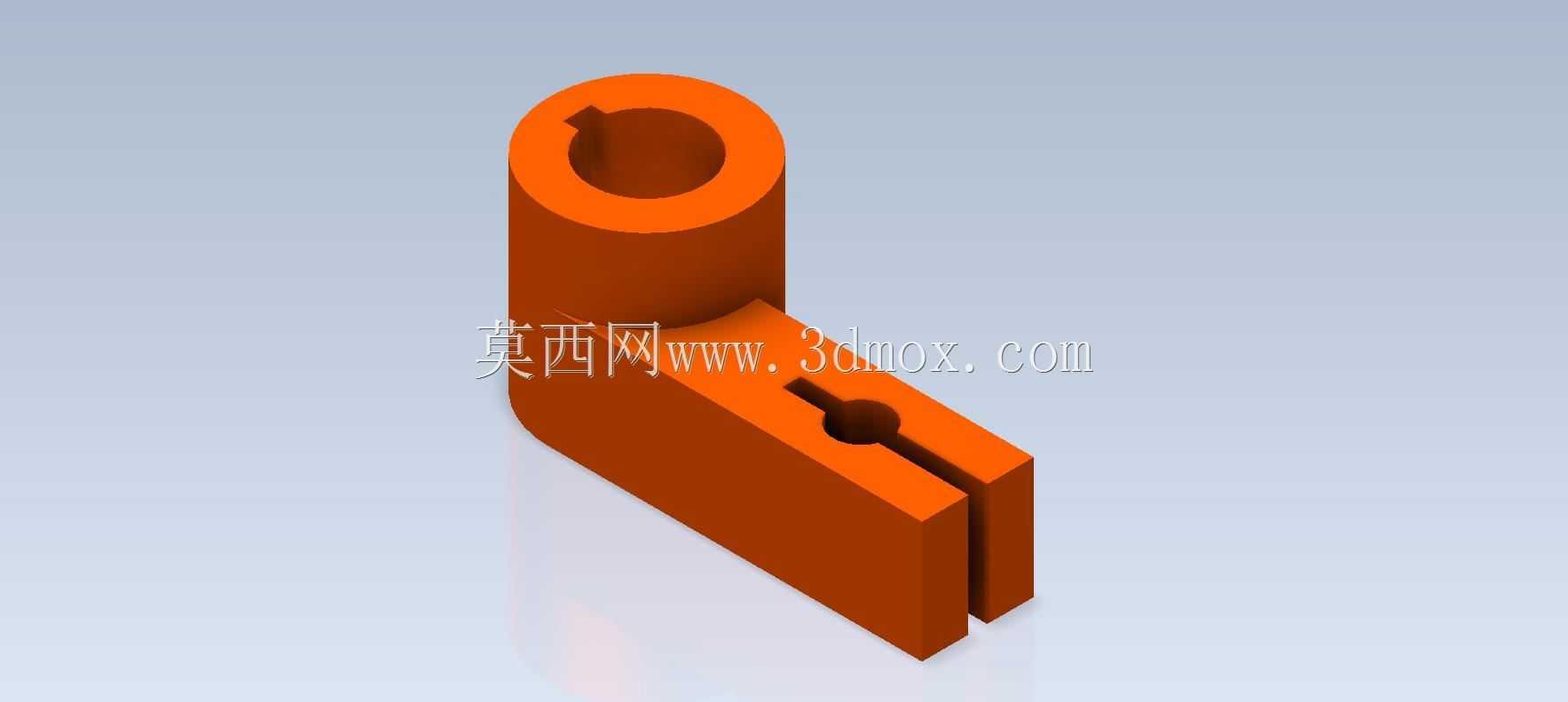

  这类带夹槽的立式圆柱连接支座,在轻工自动化输送线、小型工装夹具模组、检测设备的可调支撑单元里应用十分普遍,核心作用是实现垂直方向杆件与水平安装基体的快速连接与位置锁紧,不需要额外加工复杂的配合孔位,仅通过夹槽的收紧力就能完成固定,在需要频繁调整杆件高度、旋转角度的工位上,拆装调整效率比传统的过盈配合、键连接支座高出不少。从结构功能上看,零件分为两个核心功能区,一侧是带轴向通孔的立式圆柱段,通孔内壁开有单条轴向键槽,用来穿装配套的圆轴类零件,键槽可以限制轴与支座之间的周向转动,避免传递小扭矩的时候出现相对打滑;另一侧是水平延伸的夹装基座,基座中间开有贯通的切槽,切槽将基座端头分成上下两个平行的夹臂,夹臂上预留有锁紧螺丝的安装孔位,

  当螺丝拧紧时,两个夹臂会产生弹性形变收拢,抱紧穿在夹槽内的水平安装杆或者直接压合在安装基板的定位面上,实现整个支座的位置固定。设计这类零件的时候,首先要核算两个功能区的壁厚匹配关系,立式圆柱段的壁厚要满足穿装轴件的径向承载力要求,不能在轴件受侧向力的时候出现圆柱段变形胀裂,通常壁厚取穿装轴直径的1/5到1/4之间,同时内壁键槽的深度不能超过壁厚的1/3,避免键槽位置出现应力集中导致断裂;夹装基座的切槽宽度要控制在1.5mm到3mm之间,太窄的话夹臂形变空间不足,锁紧力不够容易出现滑移,太宽的话夹臂收拢形变量过大,反复拆装后容易出现金属疲劳断裂,夹臂上的螺丝孔要尽量靠近切槽的开口位置,缩短力臂,用更小的锁紧扭矩就能获得足够的抱紧力。

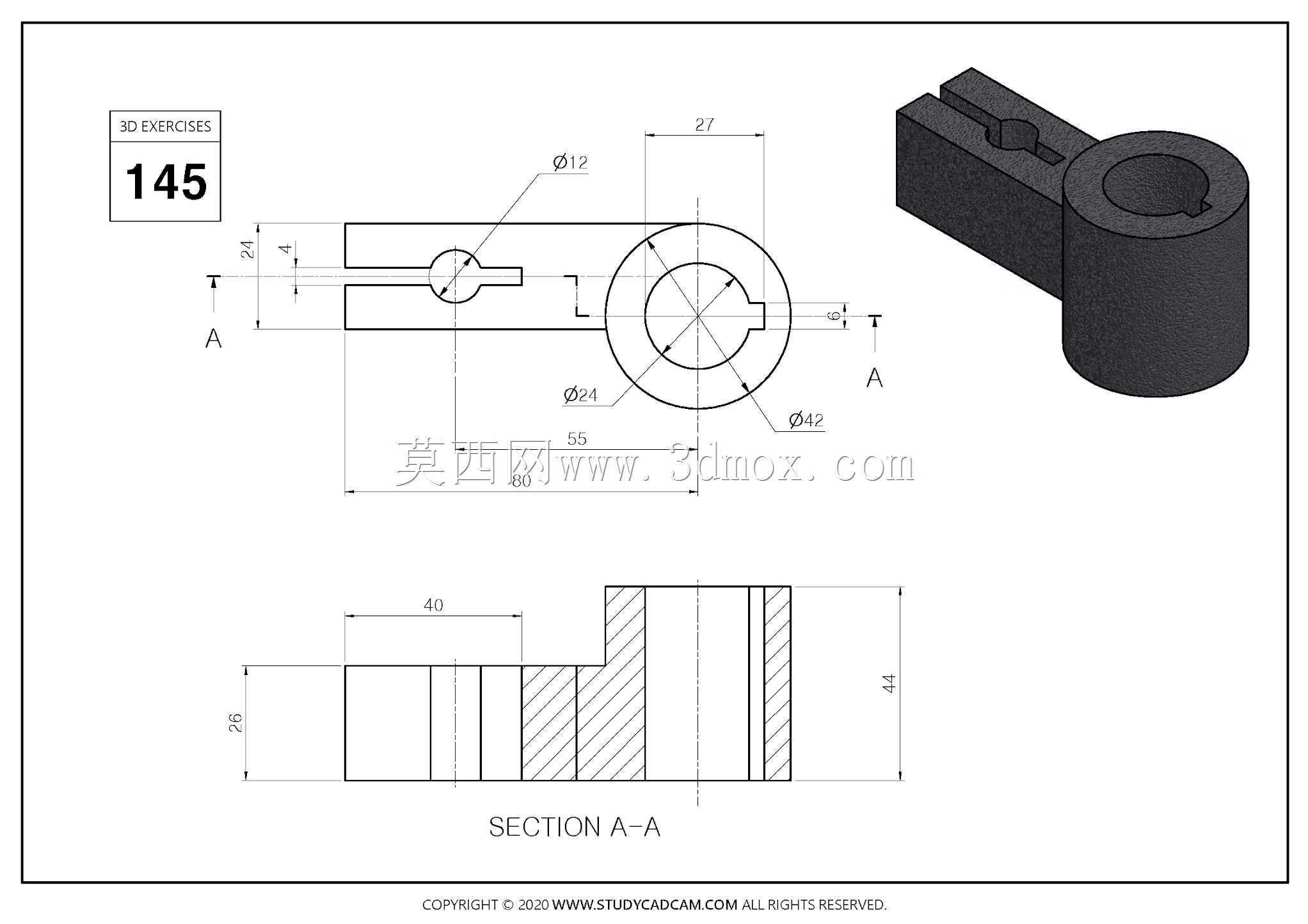

  外形尺寸与安装边界方面,立式圆柱段的高度要根据实际安装的轴件调节行程确定,通常圆柱段的轴向长度要比穿装轴的最小插入深度长10mm以上,保证轴件插入后有足够的配合长度,不会出现悬臂晃动;水平夹装基座的延伸长度要满足夹臂的强度要求,从圆柱段外壁到夹臂端头的距离不能小于螺丝公称直径的2.5倍,保证螺丝孔周围有足够的实体材料承受锁紧时的挤压力;安装时需要注意,夹槽的开合方向要与设备运行时的主要受力方向垂直,这样锁紧后的摩擦力可以最大程度抵消外载荷,避免长期受载后支座出现位置偏移,另外立式圆柱的通孔与夹槽的平行度、垂直度公差要控制在0.05mm以内,保证穿装后的轴件与水平安装基准的位置精度,不会出现倾斜卡滞的问题。

  这类零件通常采用铝合金或者工程塑料加工,铝合金材质的支座强度高、锁紧形变小,适合在有一定载荷的工业设备上使用,工程塑料材质的自重轻、绝缘性好,多用于检测设备、电子组装生产线的轻型支撑工位,加工时夹槽的切口要保证平整无毛刺,避免切口处的应力集中点降低零件的疲劳寿命,内壁的键槽要与通孔保持同轴,装配时键槽与轴件上的平键配合间隙控制在0.02mm到0.05mm之间,既保证装配顺畅,又不会出现周向窜动。在实际产线应用里,这类支座常用来安装传感器支架、导向杆、挡停块等需要频繁调整位置的功能件,不需要对安装基体做复杂的二次加工,只需要一根水平的光杆作为安装基准,就可以在光杆的任意位置固定支座,调整位置时只需要松开锁紧螺丝,滑动到目标位置后重新拧紧即可,相比传统的螺栓固定支座,调整时间可以缩短70%以上,非常适合多品种小批量的柔性生产场景。设计建模的时候要特别注意夹槽位置的圆角处理,切槽的根部要加工R0.5到R1的圆角,避免直角根部的应力集中,在反复锁紧松开的过程中出现裂纹,立式圆柱段的顶端和底端要做小倒角处理,方便轴件插入装配,同时去除加工毛刺,避免装配时割伤操作人员或者刮损配套轴件的表面镀层。
