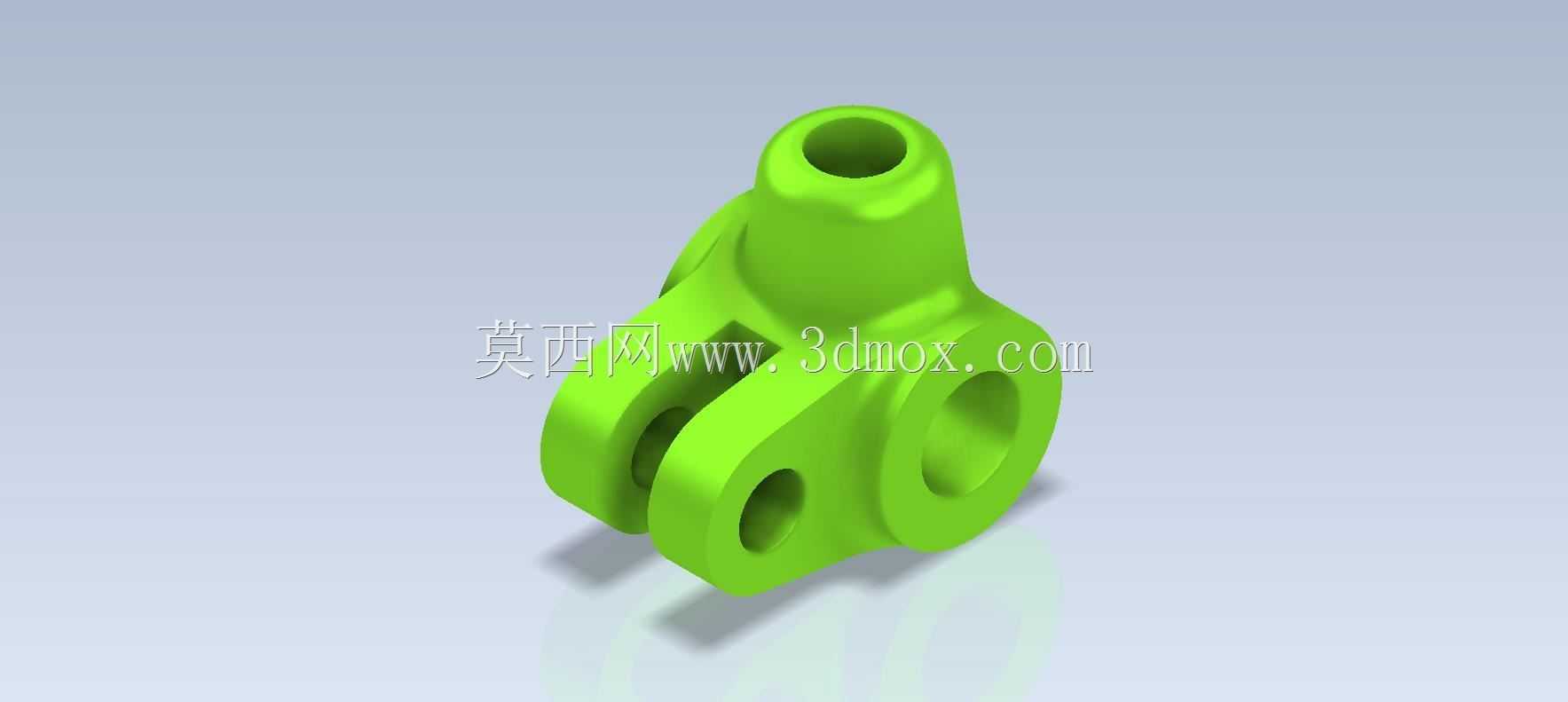

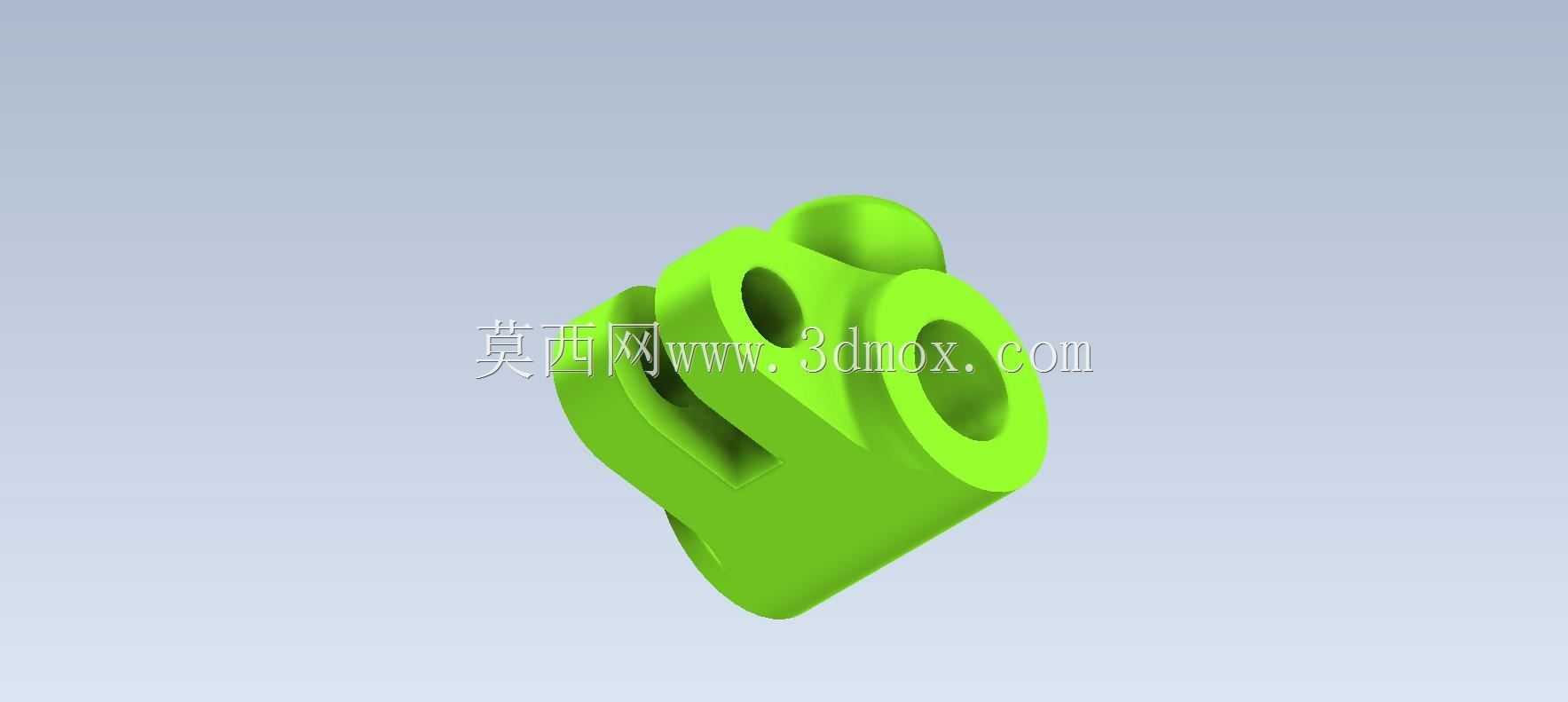

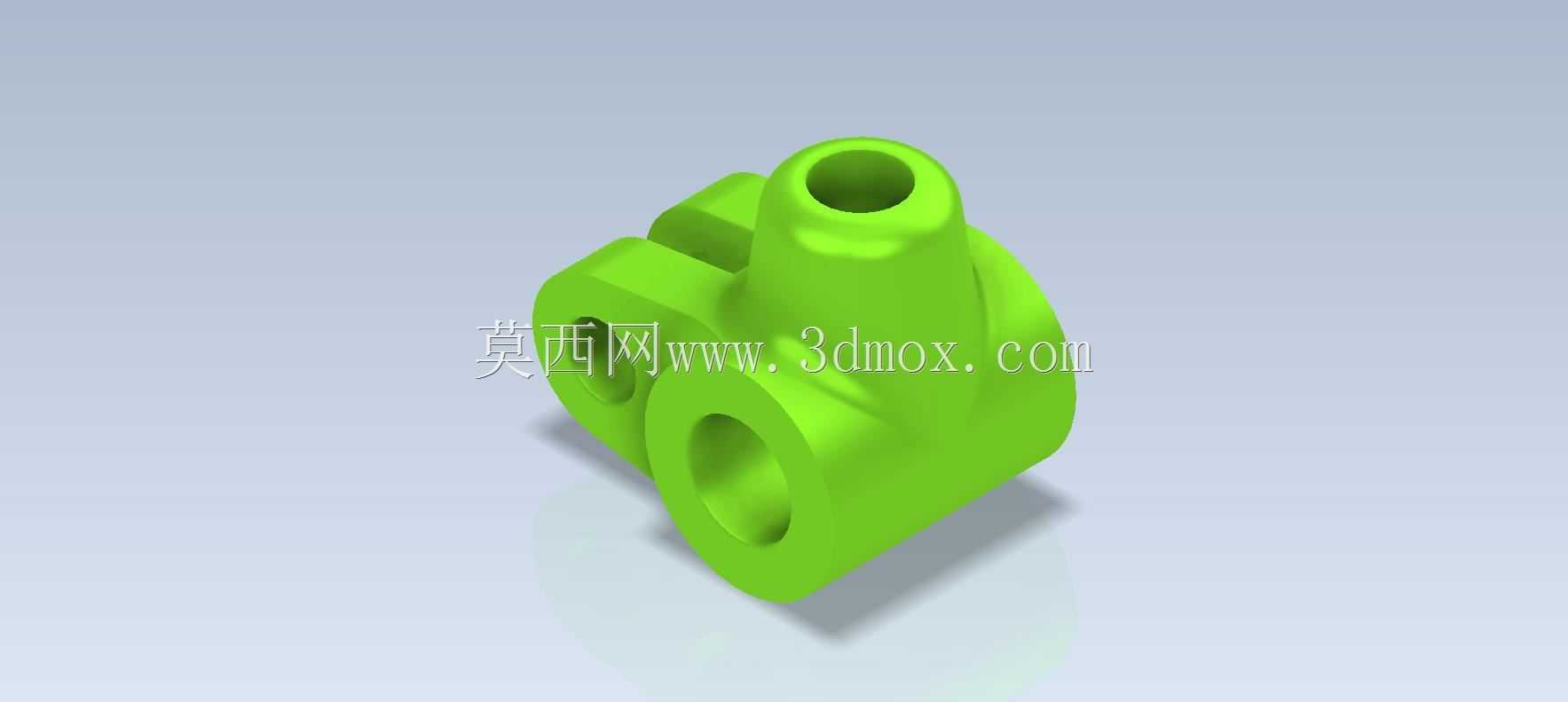

这类多向铰接连接接头,在轻工自动化输送线、小型工装夹具的联动机构、检测设备的可调支撑组件中应用十分广泛,核心作用是在空间多自由度的杆件连接场景下,实现不同方向轴系的力传递与相对转动,避免杆件刚性连接带来的应力集中问题,同时补偿安装过程中产生的小范围位置偏差。从结构功能上看,该零件上部设置的轴向通孔,用于穿装定位销轴,与垂直方向的杆件形成转动副,孔口位置做了圆弧过渡处理,能够降低销轴装配时的刮蹭风险,同时减少长期转动过程中孔口边缘的应力集中,避免交变载荷下出现裂纹。下部的双叉耳结构是核心的铰接承载部位,两个平行的耳板上分别开设同轴通孔,用于穿装连接另一组水平方向的铰接杆件,耳板的间距经过精准计算,既能够保证配套杆件的安装间隙,

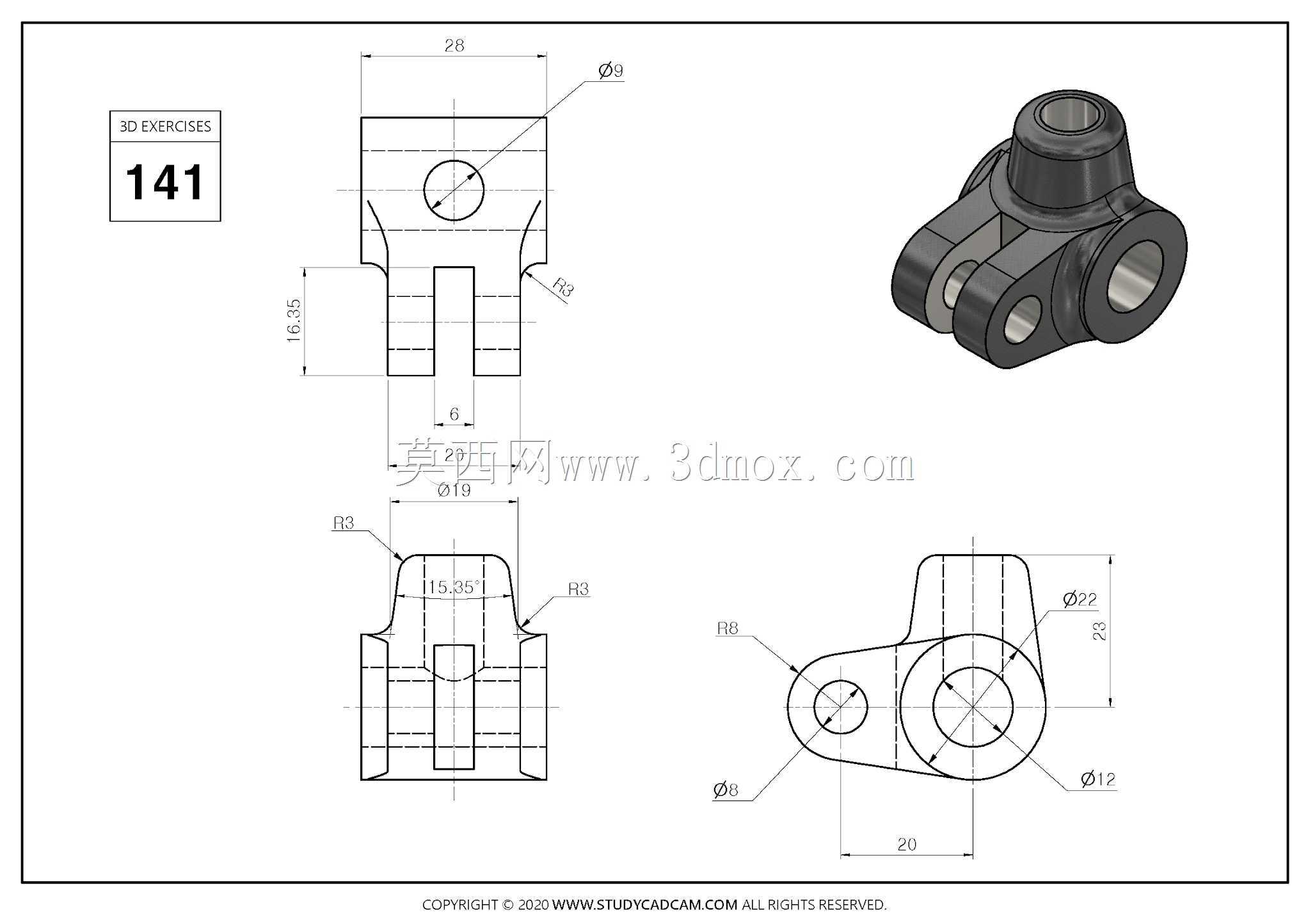

避免运动过程中出现卡滞,又不会因为间距过大导致连接刚性不足,在承受径向载荷时出现耳板外张变形。侧方设置的带孔凸台结构,主要用于安装辅助定位元件或者锁止销,当机构需要调整到固定角度时,可以通过该凸台的孔位穿装锁止件,限制铰接部位的转动自由度,实现机构位置的固定。从设计思路层面,这类练习模型的建模逻辑完全贴合实际工程设计流程,首先确定三个连接孔位的空间相对位置,这三个孔的轴线分别处于不同的空间平面,需要严格保证各孔的同轴度、平行度以及轴线夹角公差,这直接决定了后续装配后机构的运动顺畅度。主体结构的过渡曲面全部采用圆角平滑衔接,没有尖锐的棱角,一方面是为了降低铸造或者注塑成型过程中的应力集中,减少零件成型后的变形,
另一方面也能避免装配调试过程中尖锐棱角划伤操作人员。零件的壁厚设计遵循均匀过渡原则,在孔位周边、耳板与主体连接的承载位置做了局部加厚处理,非承载区域适当缩减壁厚,在保证整体结构强度满足使用要求的前提下,尽可能降低零件的整体重量,减少运动过程中的惯性载荷。从安装边界来看,上部销轴孔的内径与配套销轴采用间隙配合,公差范围控制在H7/g6级别,既保证转动灵活,又不会出现过大的晃动间隙;下部双叉耳的内侧面间距尺寸公差控制在±0.05mm以内,保证配套连接的杆件能够顺利装入,同时不会出现横向窜动;侧方凸台的孔位轴线与下部铰接孔的轴线保持垂直,角度公差控制在±0.2°以内,确保锁止销装入后能够顺利卡入配套杆件的定位槽内。在实际选型应用时,
需要根据机构的承载载荷大小确定零件的加工材质,轻载场景下可以采用工程塑料注塑成型,降低成本同时具备自润滑特性,中载场景下采用铝合金压铸成型兼顾重量与强度,重载冲击场景下则需要采用45号钢锻造后机加工,并且对孔位做淬火处理提升耐磨性能。建模过程中需要注意各特征的先后顺序,优先创建主体的基础拉伸特征,再依次完成各孔位的切除,最后处理过渡圆角与拔模斜度,如果是用于成型加工的模型,还需要在垂直于开模方向的表面添加1°-1.5°的拔模斜度,确保零件能够顺利从模具中脱出,同时各孔位的分型线位置要避开配合面,避免飞边影响装配精度。
- 全部评论(0)
- 模板大小: 714.1 KB
- 售价:5金币
- 下载次数: 11
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 通用机械零部件
