L型带安装座弯折式机械支撑构件

　　在非标自动化生产线的工位定位模块、小型检测设备的传感元件安装支架场景中，这类L型弯折支撑构件是十分常见的结构件，很多刚接触三维建模的工程人员在做基础特征练习时，也常以这类零件作为建模实操的对象。从实际使用场景来看，这类构件主要承担两个核心作用，一是作为承载基体，为小型检测元件、气动执行元件或者线路接驳模块提供稳定的安装基准，二是通过自身的弯折结构，在紧凑的设备内部空间里完成安装面的高度差过渡，避免额外增加转接零件带来的装配累积误差。

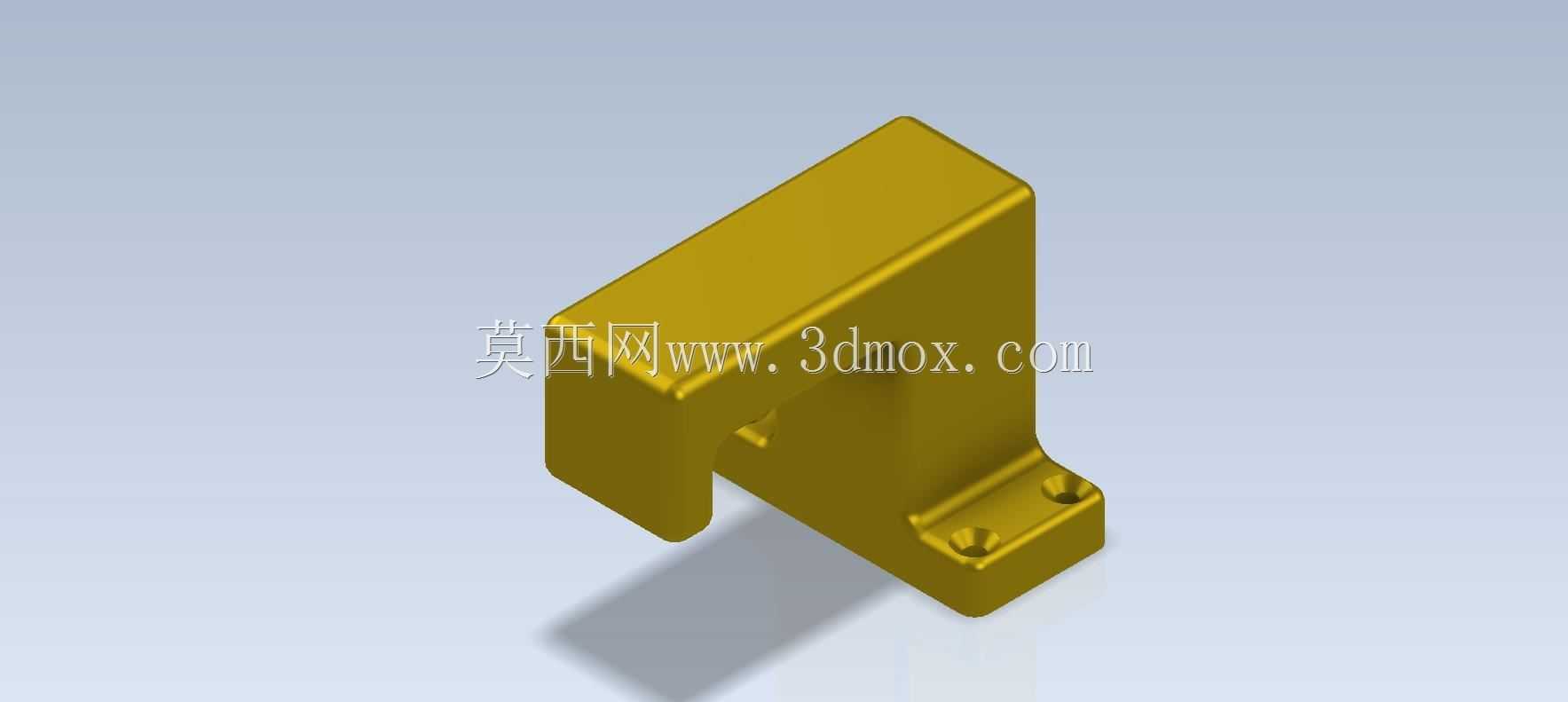

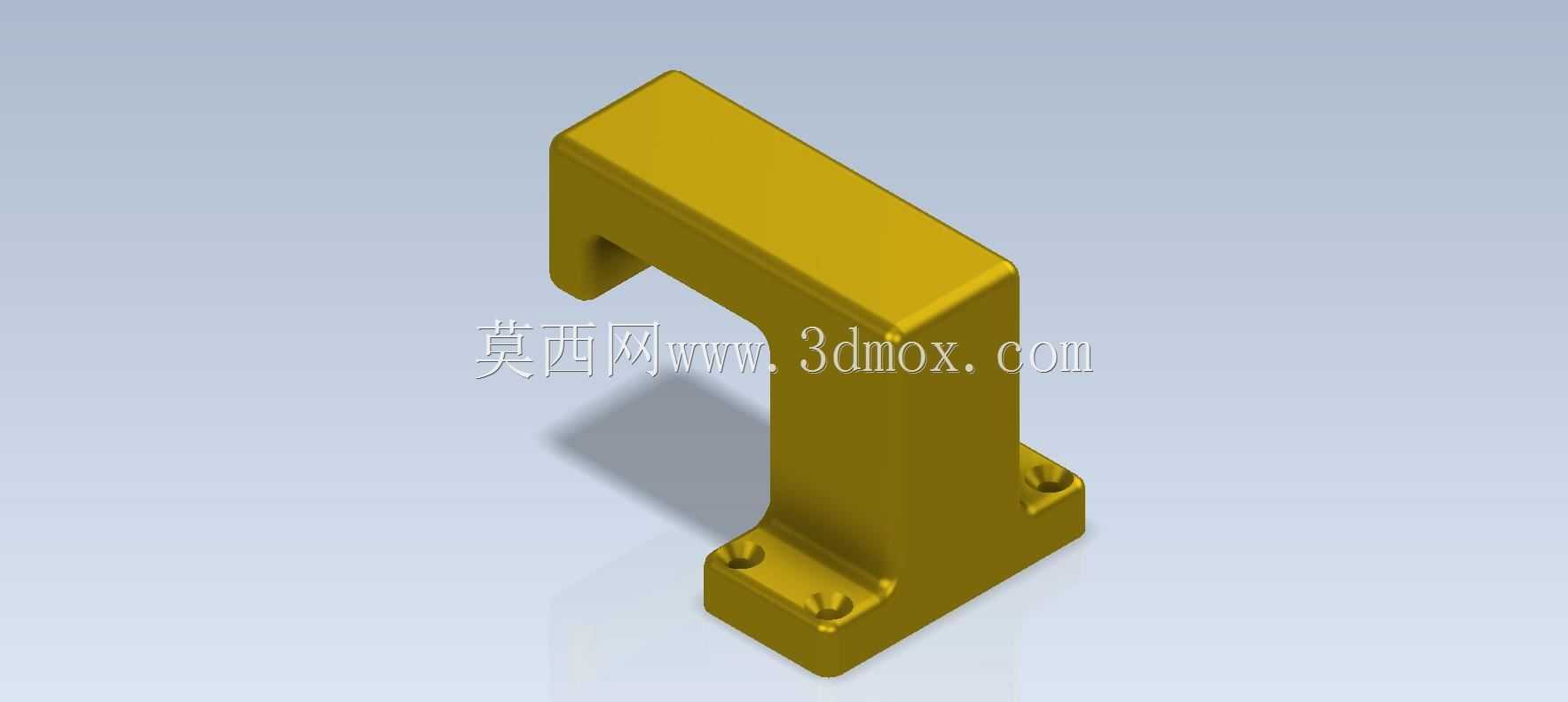

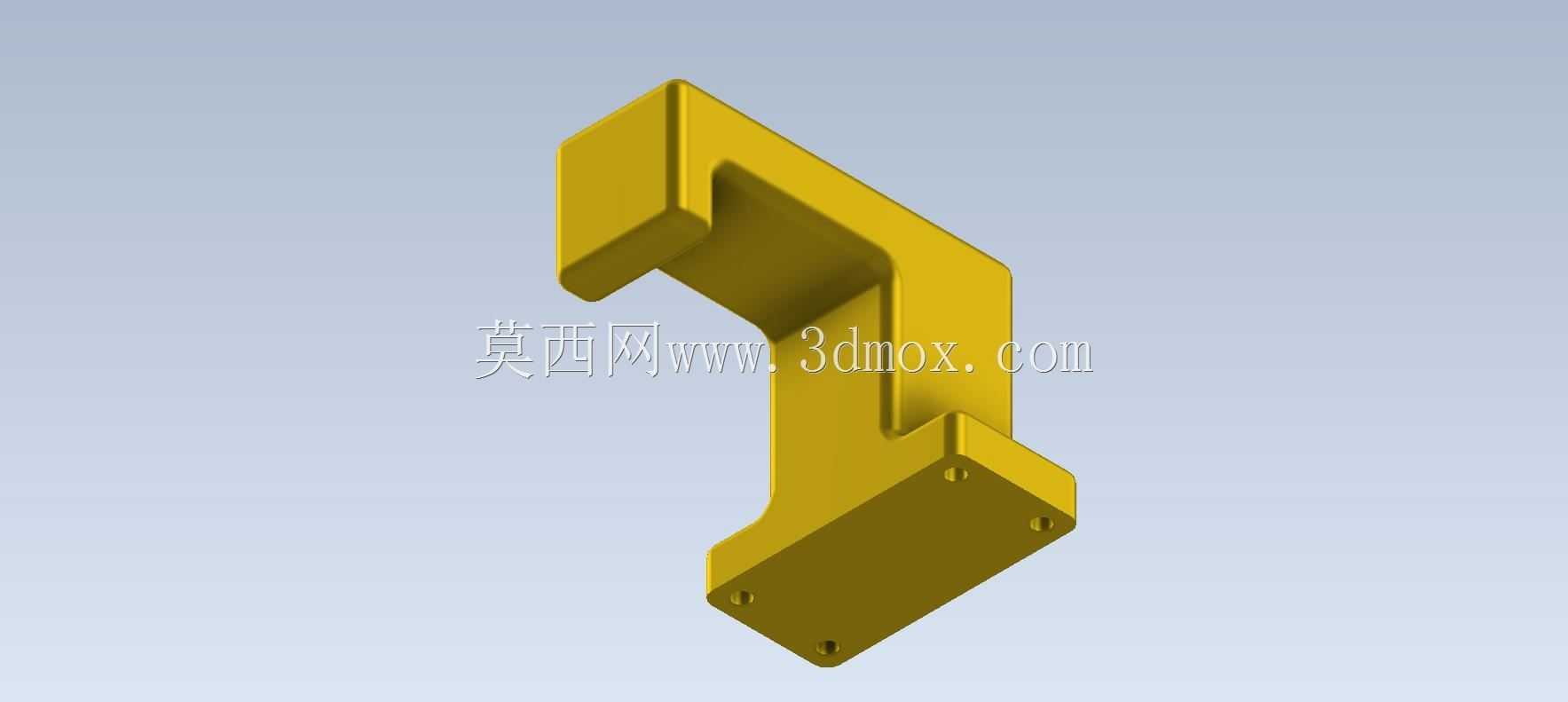

　　从结构设计逻辑来看，这个构件采用一体成型的L型弯折构型，竖直段与水平段的过渡位置做了等壁厚处理，没有出现壁厚突变的情况，能有效避免注塑或者铣削加工过程中出现的应力集中问题。水平段的安装面上设置了两个沉头安装孔，孔位的间距按照常规的工业安装孔距标准设定，既可以使用内六角圆柱头螺钉完成与设备基板的固定，沉头结构也能保证螺钉安装完成后端面不突出于安装面，不会对后续安装在构件上的其他零件造成干涉。竖直段的外侧是平整的安装基准面，平面度公差可以控制在0.02mm每100mm范围内，能够满足普通工业级传感元件、小型导轨挡块的安装平面度要求，竖直段末端的弯折勾边结构，一方面可以提升整个构件的抗扭刚度，在水平段承受偏载的时候，减少竖直段的形变量，另一方面也可以作为线缆敷设时的临时挂点，方便设备内部的走线整理。

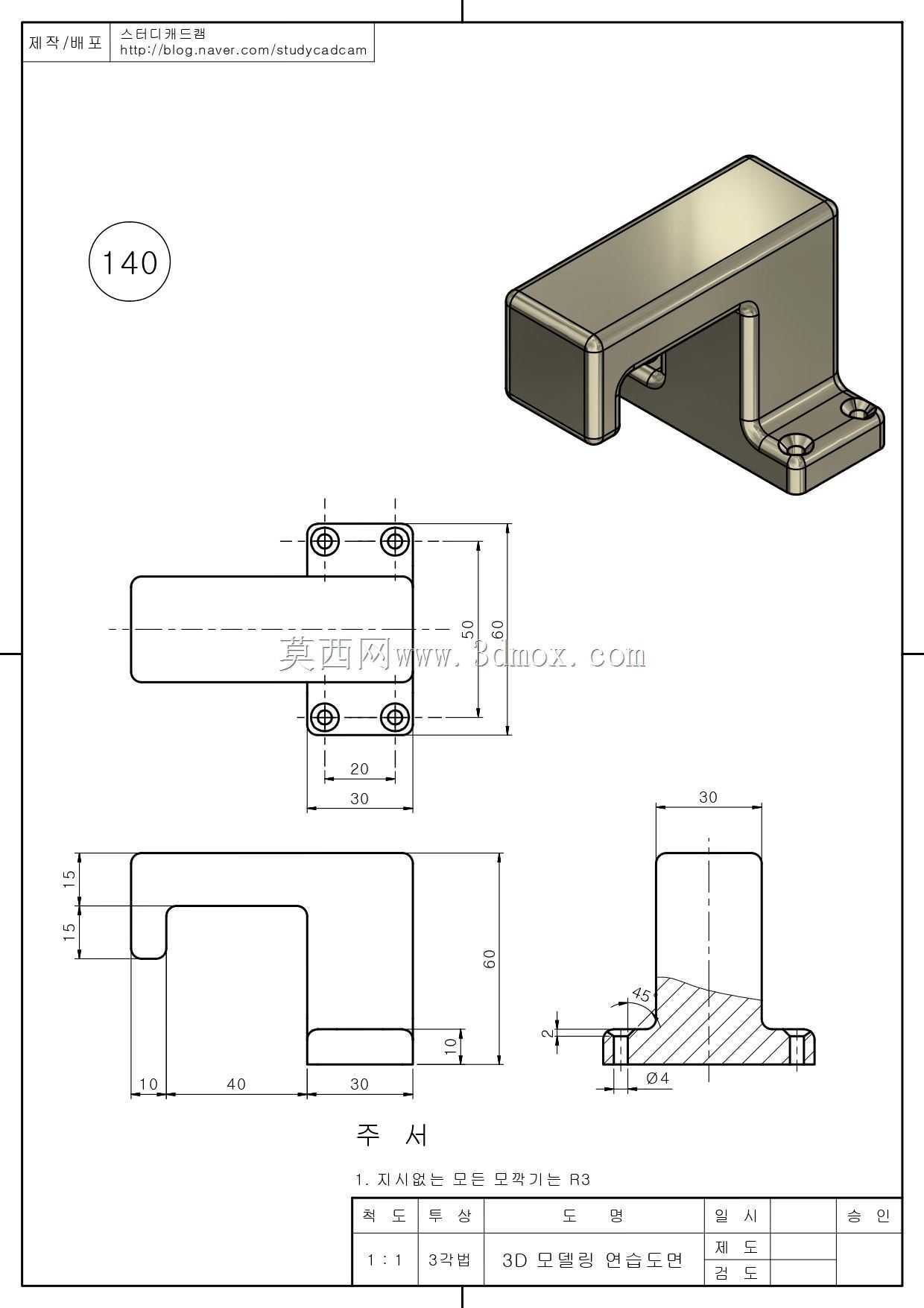

　　从安装边界来看，这个构件的整体外轮廓尺寸属于小型安装件范畴，水平段的长度方向尺寸控制在常规安装位的预留空间内，不需要在设备基板上开设过大的安装空位，竖直段的高度可以适配多数小型工位的检测元件安装高度需求，不需要额外增加垫高块。在建模过程中，这类零件的特征构建逻辑也十分贴合实际加工流程，首先通过拉伸特征做出主体的L型基体，之后在水平安装面上切除沉头孔特征，再对竖直段与水平段的连接位置做圆角过渡处理，最后对所有锐边做倒角去毛刺处理，完全遵循从基体到局部特征、从粗加工到精加工特征的建模顺序，和实际铣削加工的工序步骤保持一致，能帮助建模练习者快速建立设计与加工对应的思维逻辑。

　　在实际选型使用时，这类支撑构件可以根据使用场景的负载要求选择不同的加工材质，常规轻载场景下可以选用6061铝合金做阳极氧化处理，重量轻且有一定的防锈能力，在有一定负载或者存在切削液飞溅的场景下，可以选用304不锈钢材质，提升构件的耐腐蚀性与结构强度。需要注意的是，安装时要先将水平段的安装面与设备基板的贴合面清理干净，避免铁屑、杂物垫在结合面之间导致安装倾斜，固定螺钉的锁紧扭矩要按照对应材质的螺钉扭矩标准施加，避免扭矩过大导致沉头孔位置开裂，或者扭矩不足导致设备运行过程中构件出现移位。这类构件虽然结构简单，但是在小型设备的紧凑空间布局中，往往能起到简化装配结构、减少零件数量的作用，是结构设计人员做空间布局时十分常用的一类基础支撑零件。
