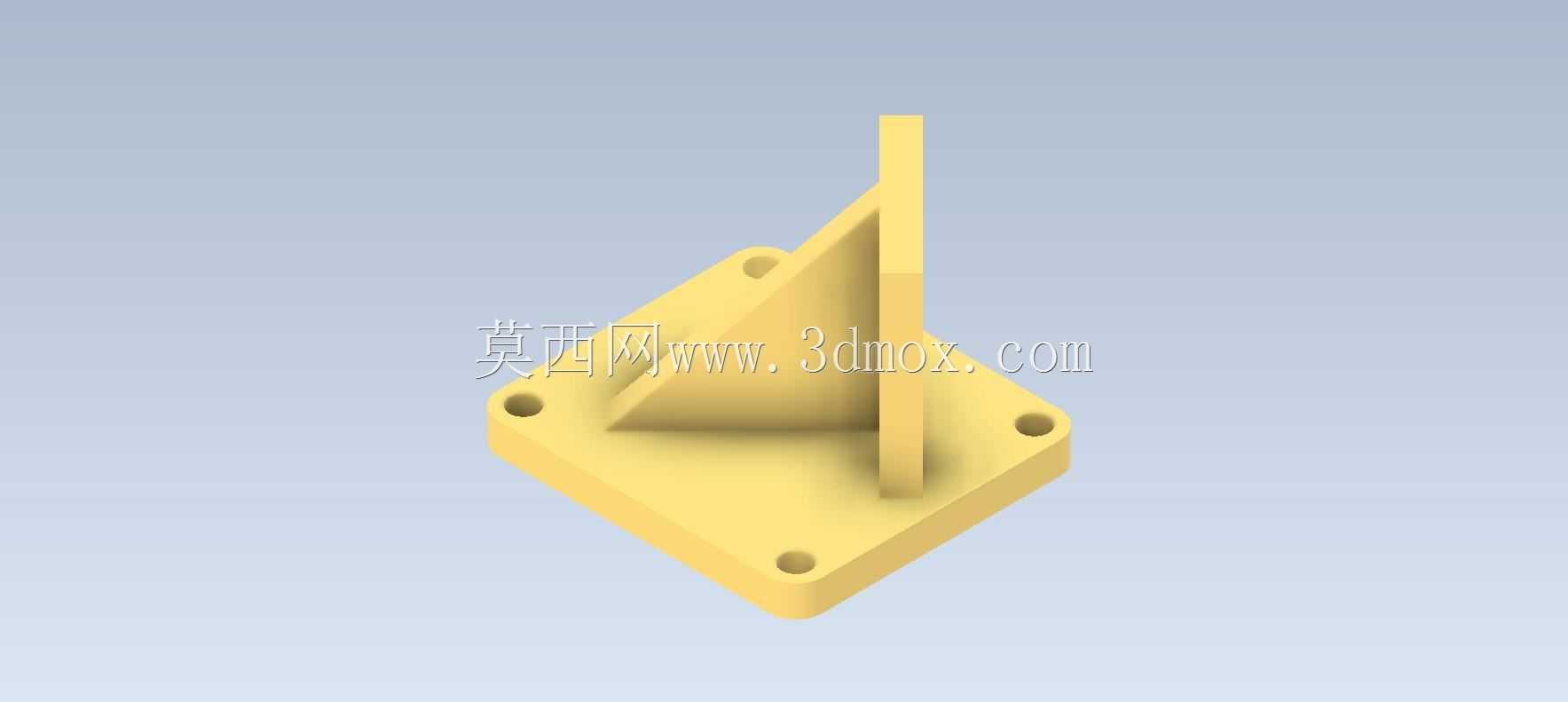

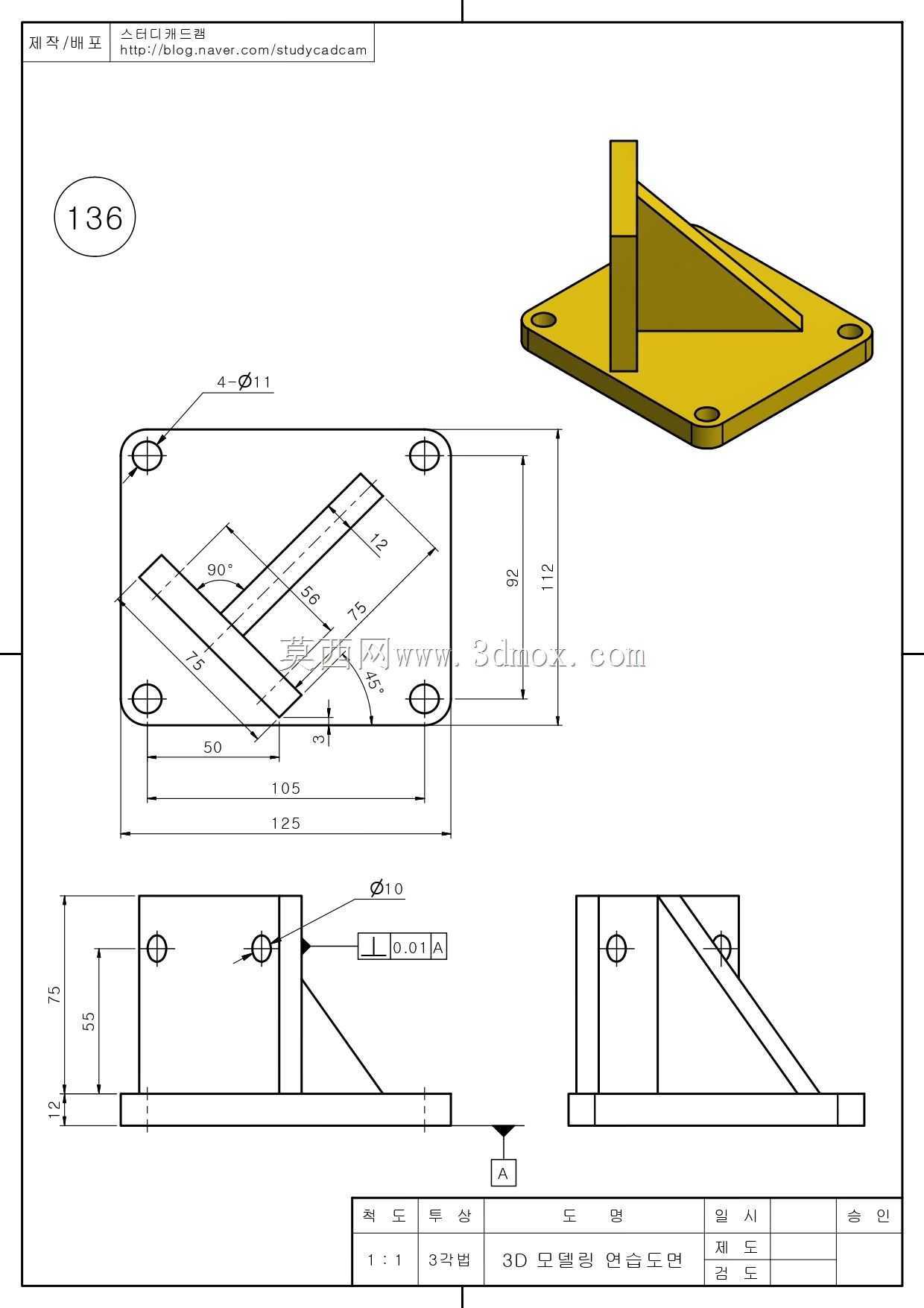

带方形安装法兰的立式连接基座结构

　　该类立式带法兰安装结构的零件，在轻工自动化输送线、小型检测设备的传感安装工位、实验室小型试验台架的功能模块固定场景中应用十分普遍，多数时候作为功能元件的承载转接件使用，承担上部功能件与下部安装基面的连接、定位、载荷传递作用，避免上部功能件直接与基面连接带来的定位偏差、拆装维护不便等问题。从结构功能来看，下部方形法兰盘为整个零件的安装承载基础，四个角位设置的沉头安装孔，可适配内六角圆柱头螺钉完成与安装基面的锁紧固定，沉孔结构可保证螺钉安装后头部不突出法兰盘面，避免与上部周边结构产生运动干涉，同时四个安装孔采用对称均布设计，可保证安装锁紧后各点位受力均匀，不会出现单侧受力翘起的问题，在承受上部结构的竖向载荷、小幅侧向冲击载荷时，

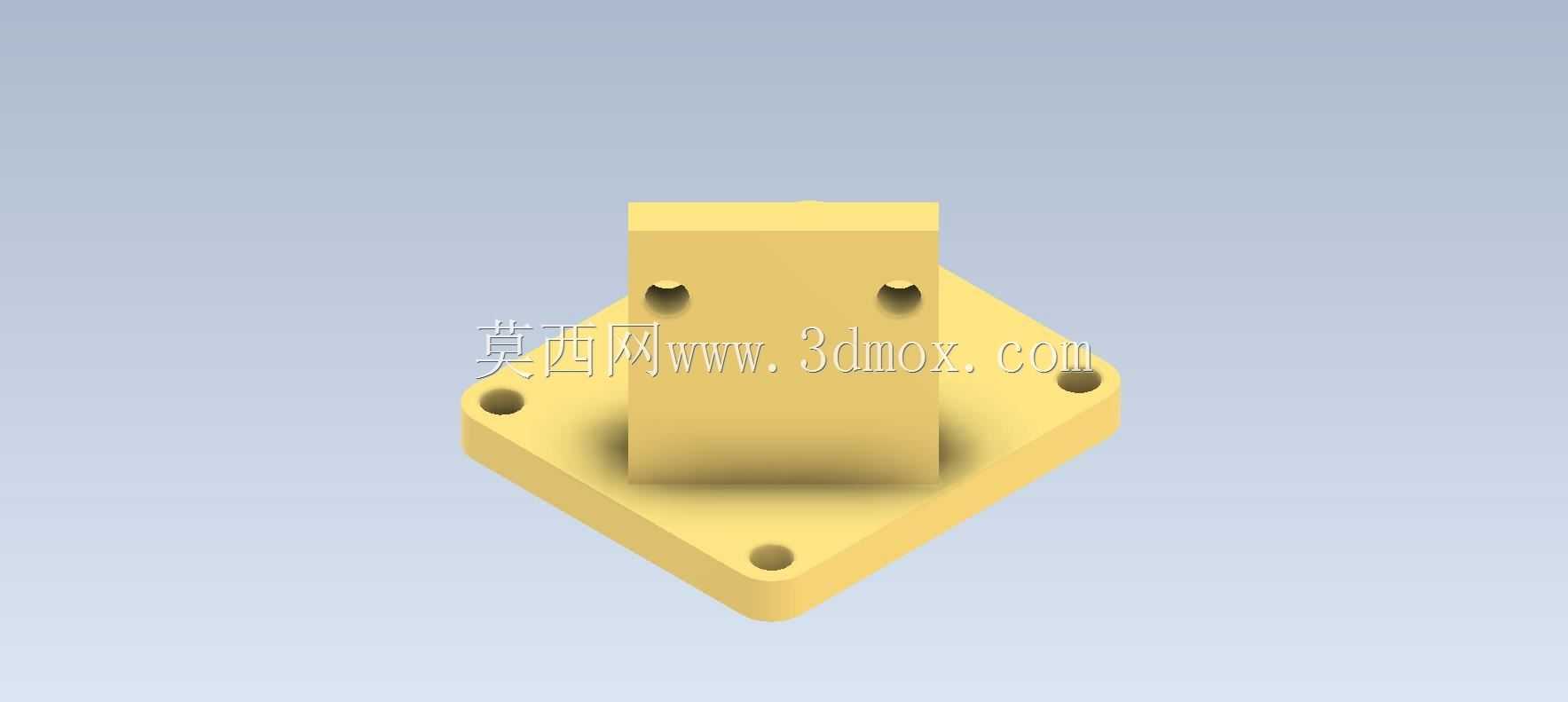

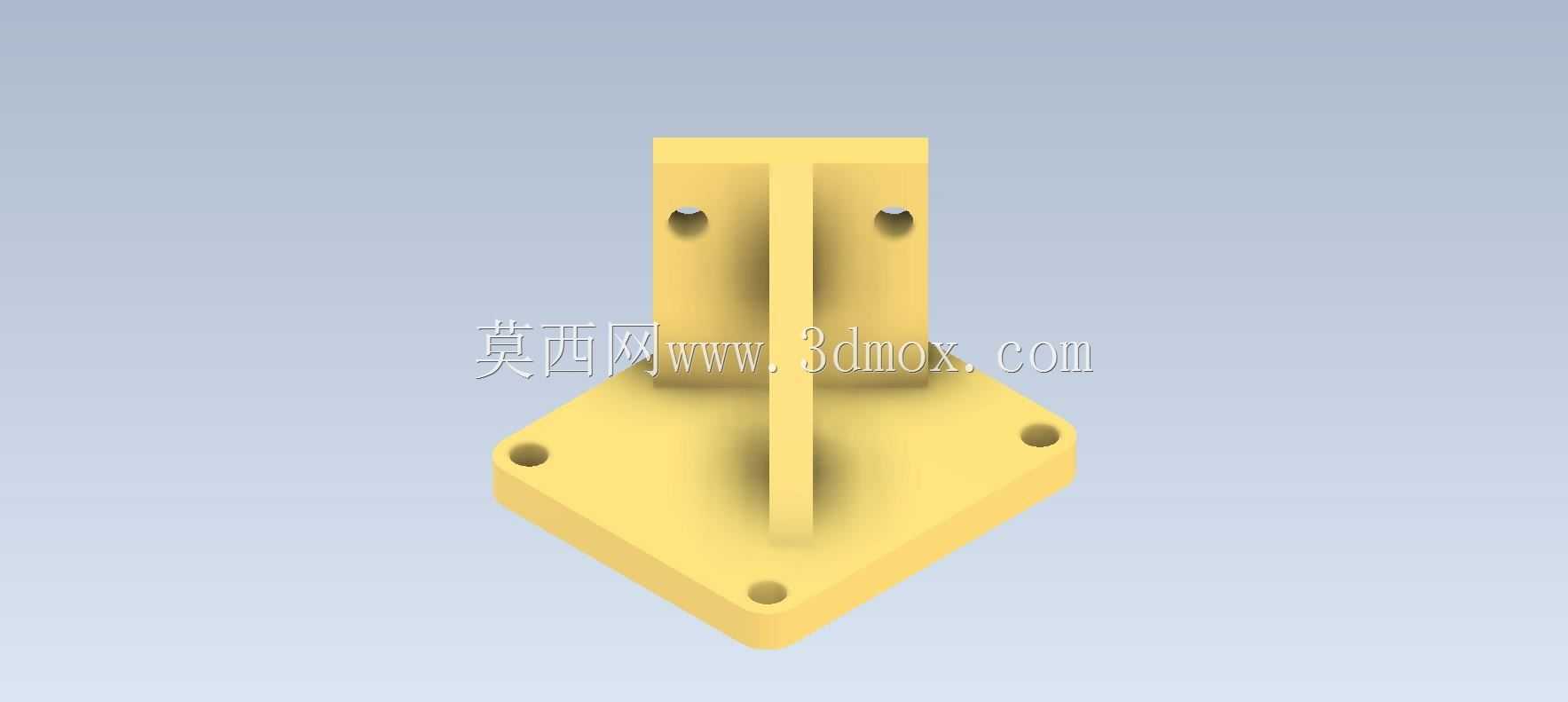

　　能将力均匀分散到整个安装基面，提升连接稳定性。上部立式凸台为功能对接部位，凸台正面设置的两个同轴定位孔，可用于上部功能元件的定位销穿装固定，或是作为紧定螺钉的锁紧孔位，实现上部元件与基座的无相对位移连接，凸台与下部法兰采用圆弧过渡衔接，可避免直角衔接处的应力集中问题，在承受交变侧向载荷时，过渡位置不会出现应力断裂隐患，提升零件的整体疲劳强度。设计过程中，首先需要明确上部对接功能件的安装尺寸边界，确认凸台的宽度、厚度、高度尺寸，保证两个定位孔的中心距与上部元件的安装孔位完全匹配，同时要预留足够的螺钉锁紧操作空间，避免安装时工具与周边结构产生碰撞；其次要核算下部法兰的安装孔位尺寸，根据安装基面的预留孔位确定四个沉孔的中心距、孔径、

　　沉孔深度，保证螺钉规格与安装孔适配，法兰盘的整体边长要大于上部凸台的宽度，留出足够的安装边距，避免安装孔距离法兰边缘过近导致安装时法兰边缘开裂；另外要控制零件的整体高度，在满足上部元件安装避让需求的前提下，尽可能降低凸台高度，提升整体结构的刚性，减少上部载荷带来的倾覆力矩。从安装边界来看，该零件安装后占用的平面空间为方形法兰的外轮廓尺寸，竖向占用空间为法兰厚度加上凸台高度，安装时需要保证基面的平面度公差在0.1mm以内，避免法兰安装后出现翘曲，导致上部凸台的垂直度超差，影响上部功能元件的工作精度；四个安装螺钉的锁紧扭矩需要保持一致，按照对角线顺序逐步锁紧，避免单侧锁紧导致法兰变形。该类结构的零件多采用铝合金或工程塑料加工制作，

　　铝合金材质的零件可用于有一定载荷需求的工业设备工位，工程塑料材质的零件可用于有绝缘、防腐蚀需求的检测设备场景，不同材质的选型可根据实际使用环境的载荷、温度、腐蚀条件灵活调整，结构本身的设计具备较强的通用性，可通过调整法兰尺寸、凸台高度、安装孔位参数适配不同的安装需求。
