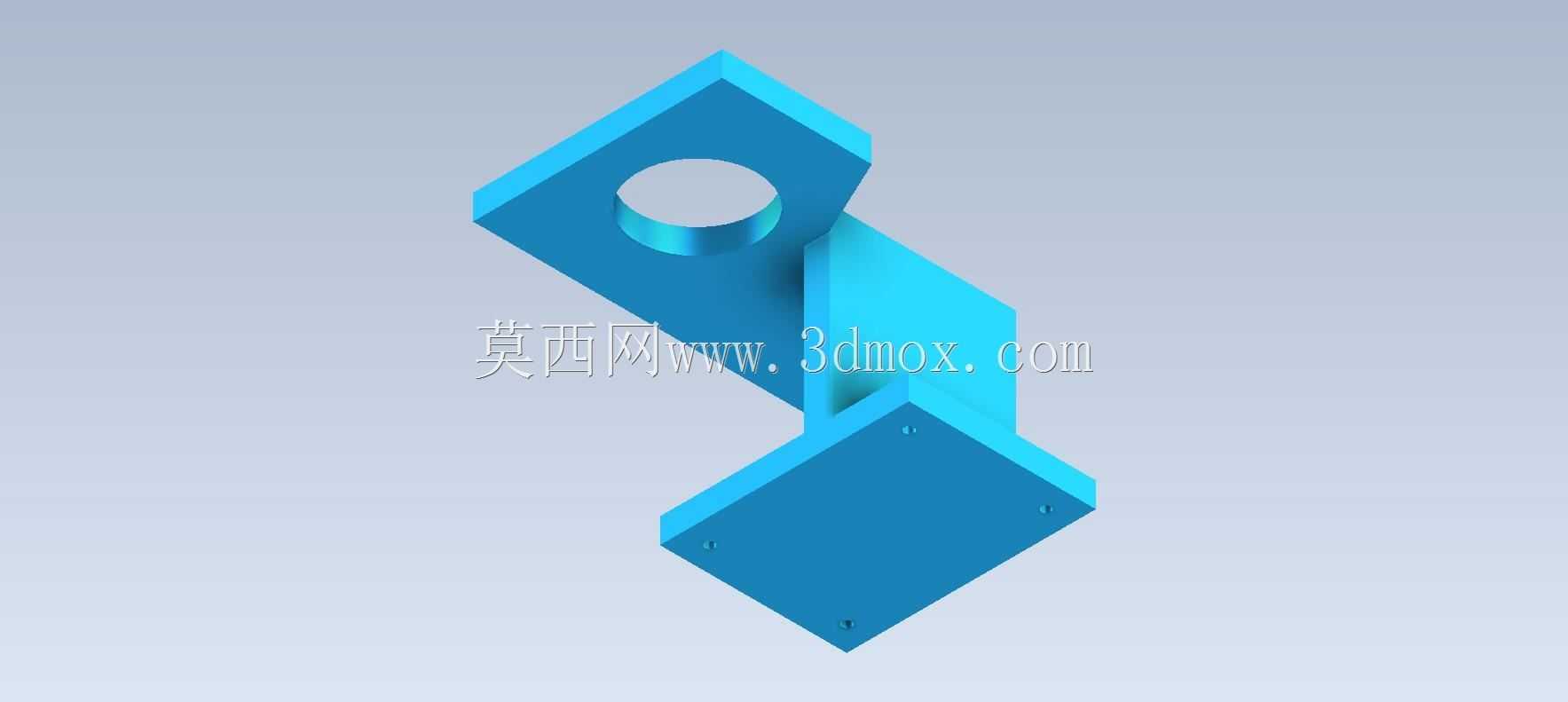

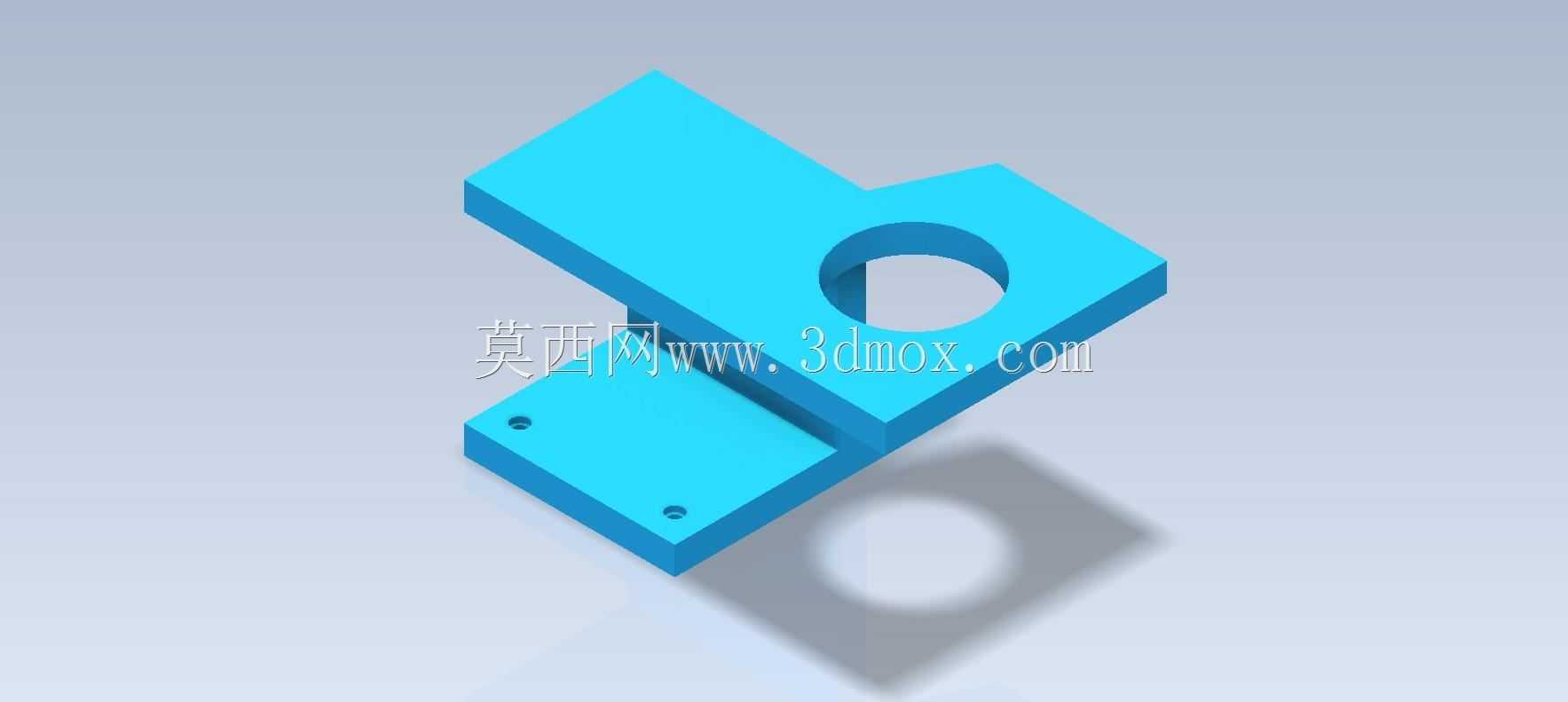

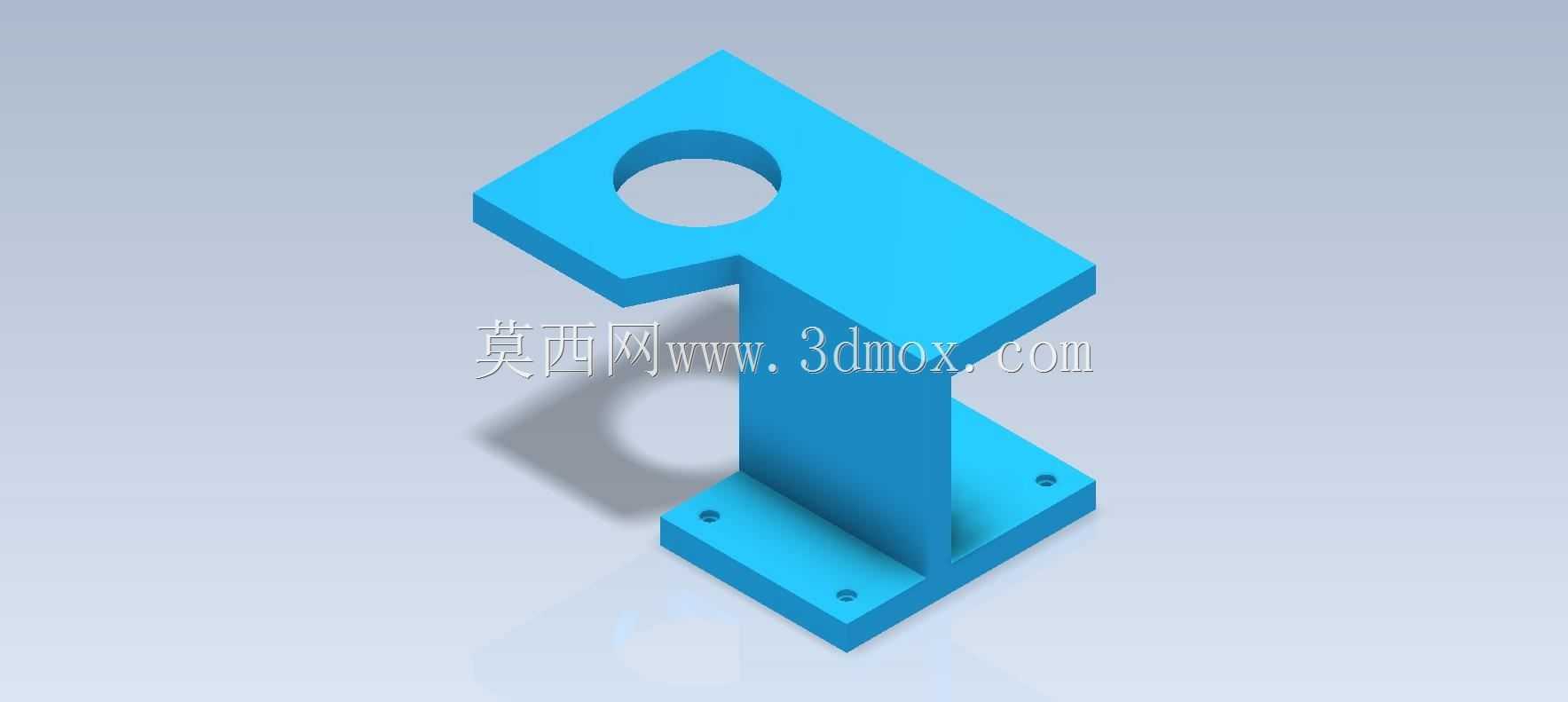

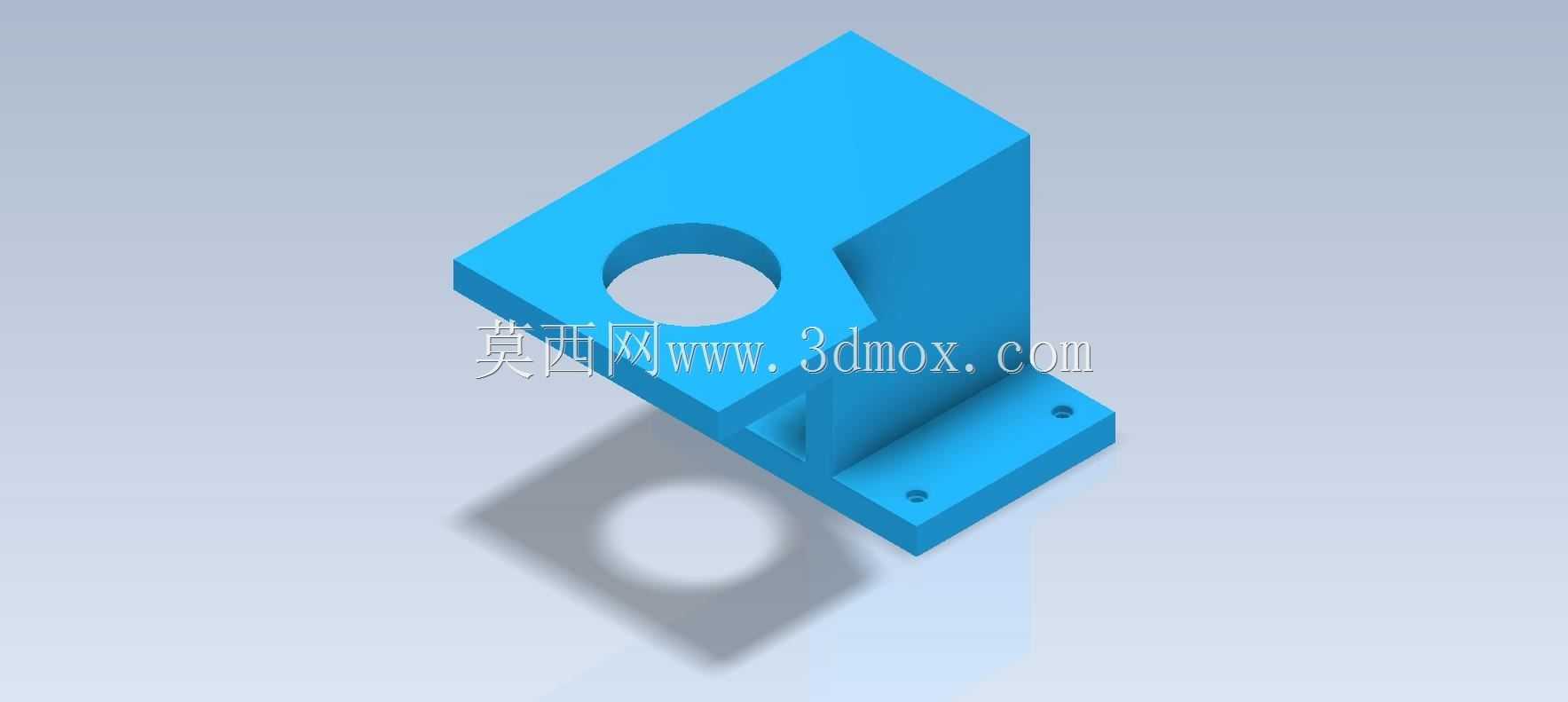

在小型自动化检测设备的传感安装工位、教学实训台的定位支撑模块中,这类带安装底座的L型支撑结构是十分常见的功能零件,它不需要承担大吨位的重载载荷,核心作用是为配套的检测轴类零件、传感探头提供稳定的安装基准,同时通过底座的固定孔位完成与设备台面的刚性连接,避免设备运行过程中出现安装偏移,影响检测或定位精度。从结构设计逻辑来看,这个零件采用L型一体式布局,竖直段与水平底座通过直角过渡连接,过渡位置做了局部的加强结构处理,避免直角位置出现应力集中,在长期受侧向载荷的工况下出现开裂变形的问题。竖直段上加工的大直径通孔,是核心的功能安装位,孔壁的加工精度直接决定了穿入其中的轴类零件的同轴度,

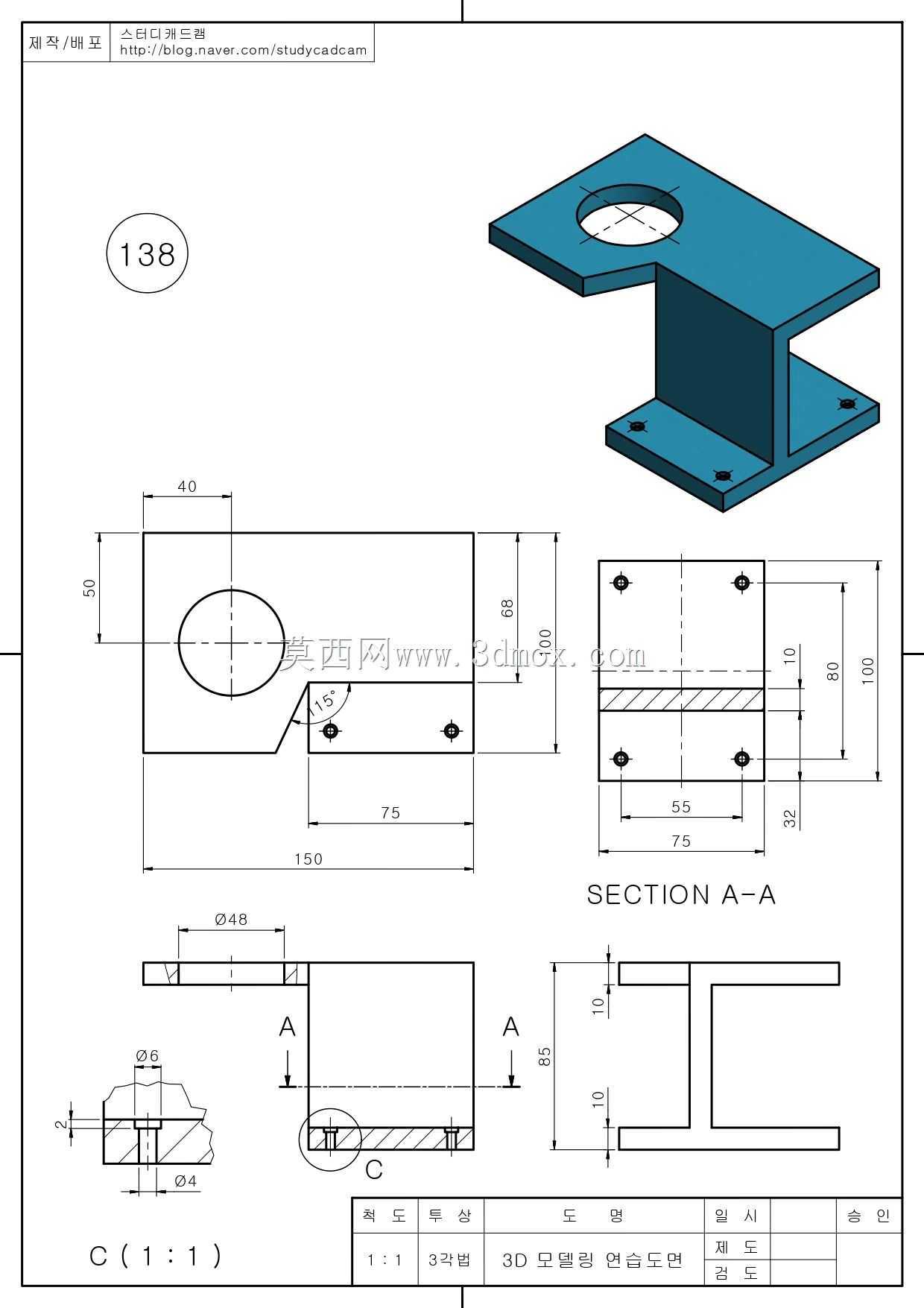

实际生产中这个孔位通常会根据配套零件的配合要求选择H7或者H8的公差等级,既保证轴件可以顺利穿入,又不会出现过大的配合间隙导致轴件晃动。水平底座上设置的两个沉头安装孔,是用来穿入内六角螺栓完成整个支撑座的固定,沉孔的深度刚好可以容纳螺栓头,保证螺栓安装完成后不会突出底座表面,避免底座与安装台面之间出现间隙,影响安装的贴合度。在建模过程中,首先要确定两个安装孔的中心距尺寸,这个尺寸直接决定了支撑座在设备台面上的安装位置,必须和台面上预设的螺纹孔位完全匹配,否则会出现无法安装的问题。竖直段的高度尺寸需要根据配套轴件的安装高度来确定,要保证轴件安装完成后,其中心高度与设备上其他配合工位的中心高度保持一致,
避免出现传动卡滞或者检测对位不准的问题。竖直段上的通孔中心高度,需要结合轴件的直径、底座的厚度来计算,保证通孔下方有足够的实体壁厚,避免孔位距离底座过近导致结构强度不足。零件的所有棱边都做了小尺寸的倒角处理,一方面是去除加工过程中产生的毛刺,避免安装调试过程中划伤操作人员,另一方面也可以避免零件在热处理或者受力过程中,棱边位置出现应力集中导致的崩边问题。从实际应用的角度出发,这类支撑座通常会选用铝合金或者45号钢作为加工材料,如果是用于教学实训或者轻载检测工位,选择6061铝合金即可,重量轻加工成本低,还可以通过阳极氧化处理提升表面的耐磨和耐腐蚀性能;如果是用于有一定冲击载荷的工位,则选用45号钢做调质处理,
提升零件的整体强度和刚性。在装配过程中,首先要清理安装台面的杂物,保证底座与台面完全贴合,然后按照对角线顺序拧紧两个固定螺栓,避免拧紧顺序不对导致底座出现倾斜,进而导致竖直段的通孔出现角度偏差。穿入轴件之后,可以通过塞尺检查轴件与孔壁的配合间隙,确认安装是否到位,如果间隙不均匀,就需要调整螺栓的拧紧力度,或者检查底座与台面之间是否有异物垫起。这类结构虽然看起来简单,但是在很多小型设备中都是不可或缺的基础零件,它的尺寸精度、结构刚性直接影响到整套设备的运行稳定性,很多新手在设计这类零件的时候,往往会忽略过渡位置的加强结构,或者把安装孔的位置设计得过于靠近零件边缘,导致安装的时候螺栓头超出零件轮廓,或者固定后零件边缘出现变形。还有的设计会把竖直段的壁厚设计得过薄,在轴件受到侧向力的时候,竖直段出现弯曲变形,导致轴件卡滞无法正常动作。在建模练习的时候,需要重点关注各个特征之间的尺寸关联,比如通孔的直径和竖直段的壁厚比例,底座的长度和安装孔的边距要求,沉孔的深度和螺栓长度的匹配关系,这些细节都是实际工程设计中必须考虑的问题,不能只追求外形的相似而忽略了结构的合理性和可制造性。另外,零件底部的平面是安装基准面,这个面的平面度公差需要控制在合理范围内,如果平面度超差,安装之后底座会出现翘曲,不管螺栓拧得多紧,整个支撑座都会存在微小的晃动,长期运行下来螺栓容易松动,支撑的零件位置也会出现偏移。
