带加强筋的L型安装固定支架结构

　　这类带加强筋的角向安装支架，在工业传感检测、小型执行元件固定场景里应用十分普遍，很多自动化产线的工位旁、设备机架的侧装位置，都能看到这类结构的身影，它的核心作用是给需要悬空固定、有一定承重要求的小型工业元件提供稳定的安装基准，避免元件运行过程中出现晃动、位移，影响检测精度或者动作可靠性。

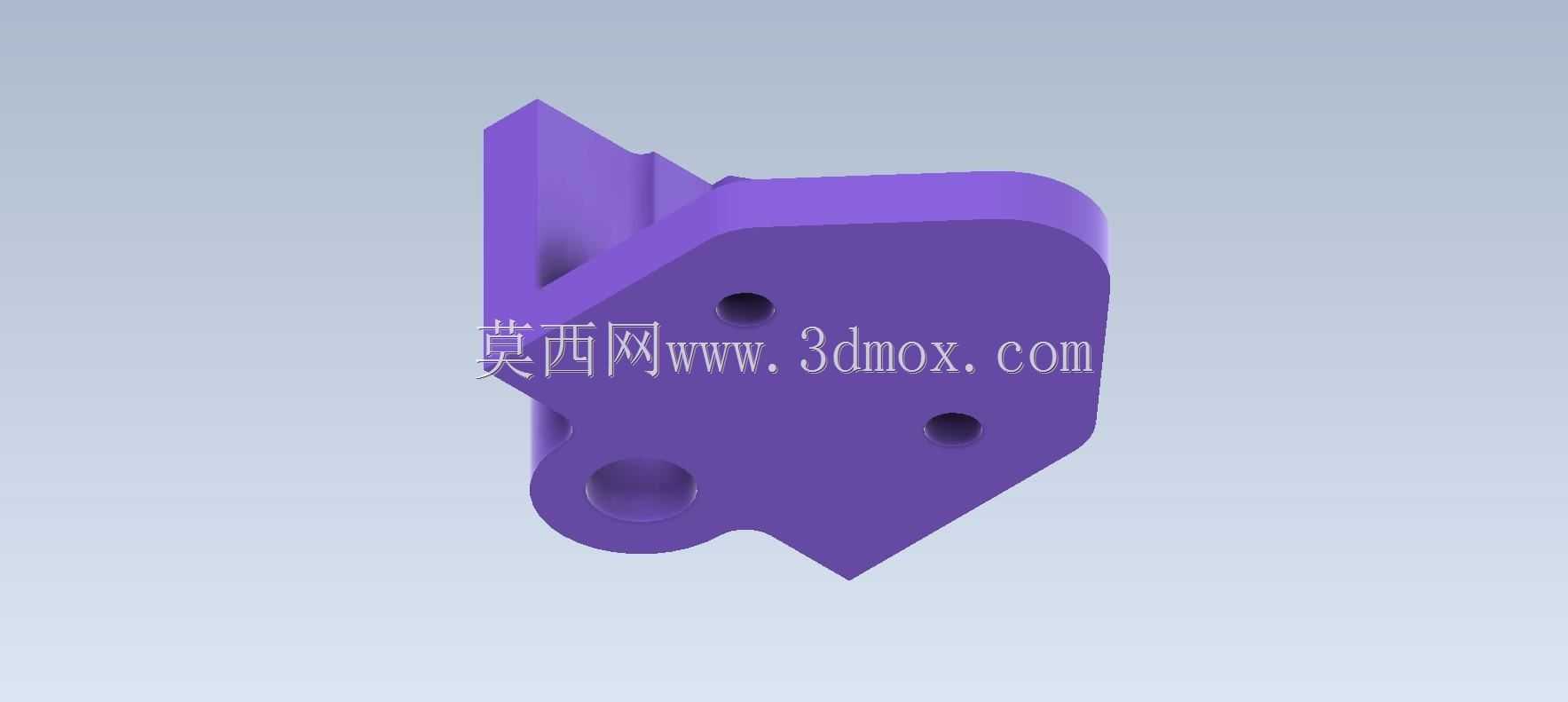

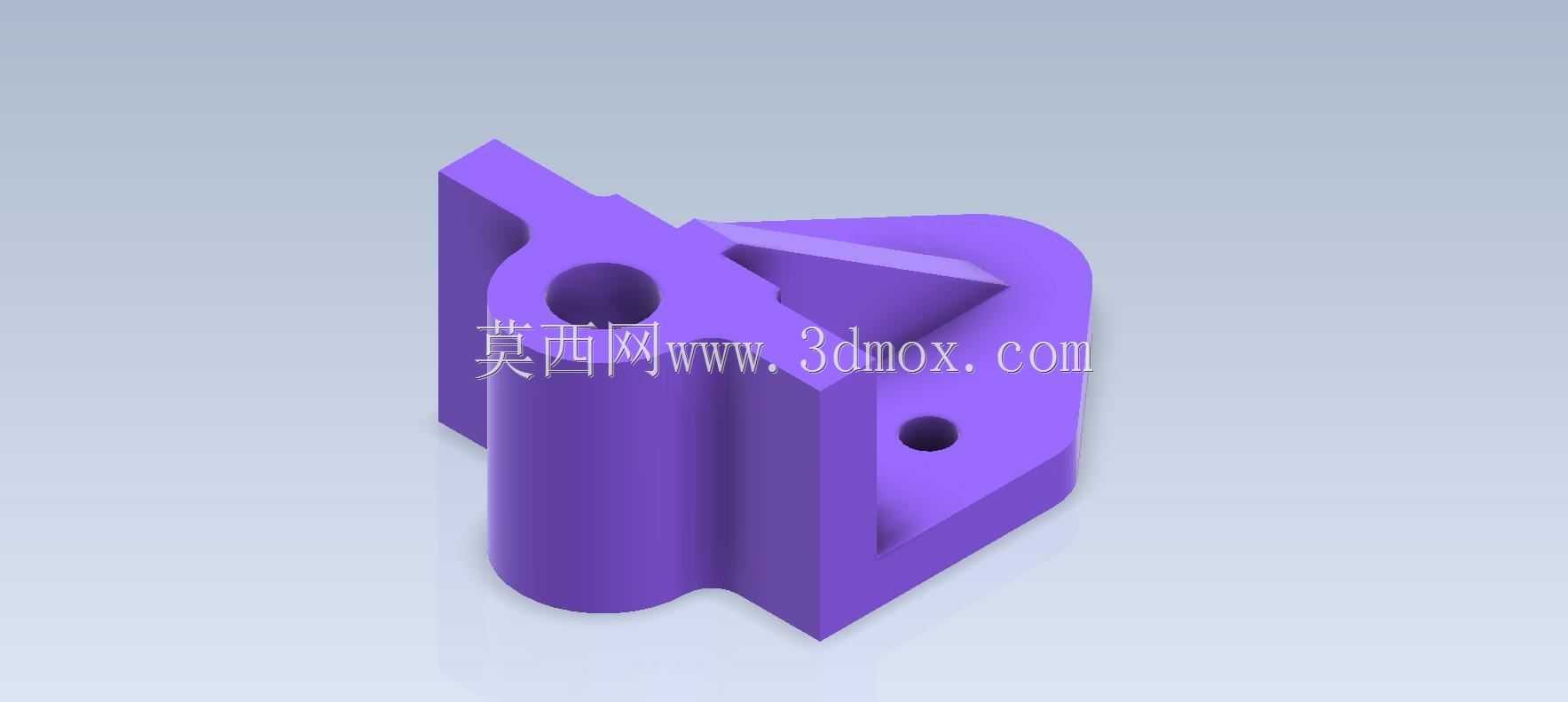

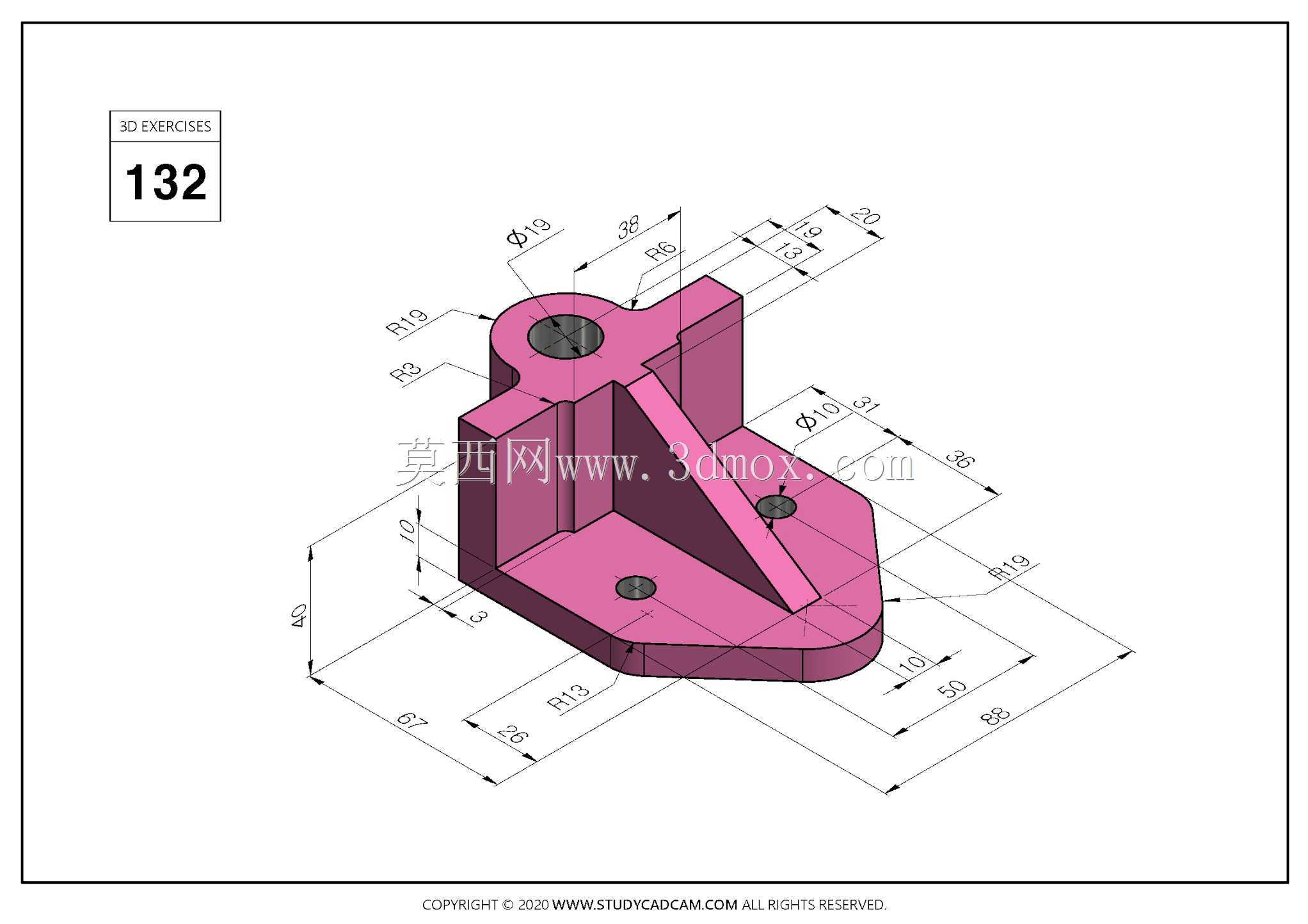

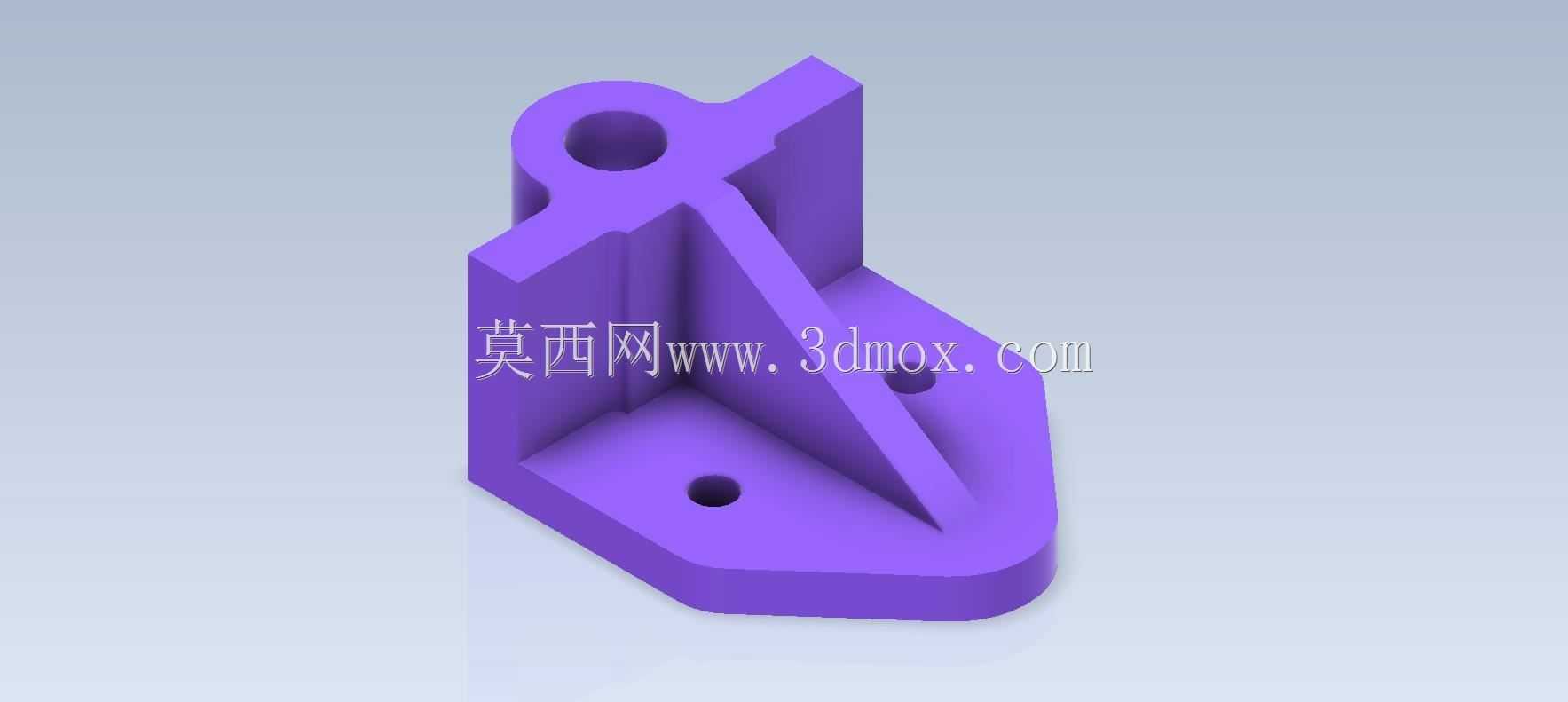

　　从结构功能上看，这个支架采用L型的垂直安装布局，竖直段顶部做了带通孔的圆柱凸台，这个孔是用来穿装铰接轴或者固定螺栓的，能够实现被固定元件的铰接安装或者同轴定位，水平段的底板上预留了两个沉头安装孔，用来把整个支架锁紧固定在设备安装面或者机架型材上，沉孔的设计可以让螺栓头完全埋入板件表面，不会突出平面干涉其他部件的安装。竖直板和水平板之间设置了两块三角形加强筋，其中一块筋板顺着竖直板的中线布置，另一块沿着水平板的斜向轮廓延伸，这种筋板布局不需要额外增加太多材料重量，就能大幅提升两个垂直板面之间的连接刚度，避免支架在承受侧向载荷的时候出现板面弯折、连接处开裂的问题，尤其是在设备有持续振动的工况下，加强筋的存在能有效降低支架的结构形变，保证被固定元件的位置精度长期稳定。

　　设计这类支架的时候，首先要明确安装边界：水平底板的轮廓做了一端圆弧收边的处理，不是规整的矩形，这种设计一方面是为了避让安装位置周边的其他管线、部件，避免安装时出现空间干涉，另一方面也能减少边角的尖锐突出，降低安装调试过程中剐蹭操作人员的风险。竖直段顶部的圆柱凸台厚度要大于被固定元件的铰接耳厚度，保证铰接轴穿装后有足够的支撑长度，避免铰接处出现卡滞或者受力不均的问题；凸台上的通孔公差要根据配合需求选择，如果是穿装固定螺栓可以选稍大的间隙配合公差，如果是作为铰接定位孔则需要选更高精度的公差等级，保证转动或者定位的精度。底板上的安装孔间距要匹配常用的型材安装槽间距或者标准安装孔位，让支架不需要额外做转接板就能直接固定在常规的工业铝型材或者钢板安装面上，降低现场安装的适配成本。

　　实际选型使用的时候，要先核算支架的承载能力，筋板的厚度、底板和竖板的壁厚要根据被固定元件的重量、设备运行的振动幅度来调整，如果承载的元件重量较大、振动较强，可以适当增加筋板厚度或者在筋板和板面的连接处做圆角过渡，减少应力集中的问题，避免长期受载后出现疲劳断裂。安装的时候要保证水平底板和安装面完全贴合，不要有翘曲间隙，否则锁紧螺栓后会让支架产生内应力，长期使用容易出现变形；顶部凸台的孔位要和被固定元件的安装孔同轴，避免强行穿装螺栓导致元件安装位置偏移，影响后续的检测或者动作精度。这类支架通常会采用金属切削加工或者注塑、铸造成型，不同的加工工艺对应的细节设计也有区别，如果是采用3D打印做原型验证，要注意筋板和板面的连接位置不要出现壁厚突变，防止打印过程中出现翘曲变形；如果是采用金属铣削加工，要注意各个孔位的垂直度要求，尤其是竖板上的铰接孔和底板安装面的平行度，会直接影响被固定元件的安装角度精度。
