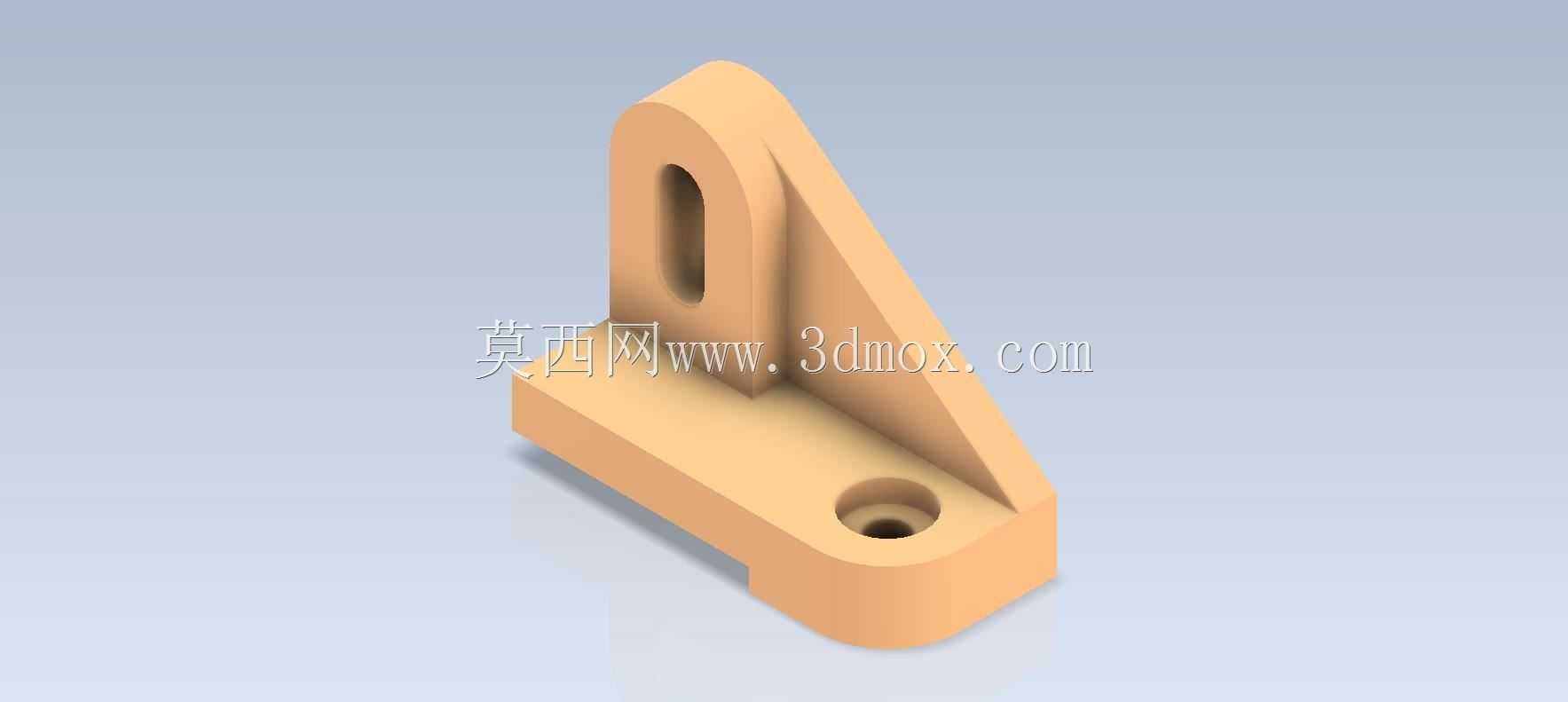

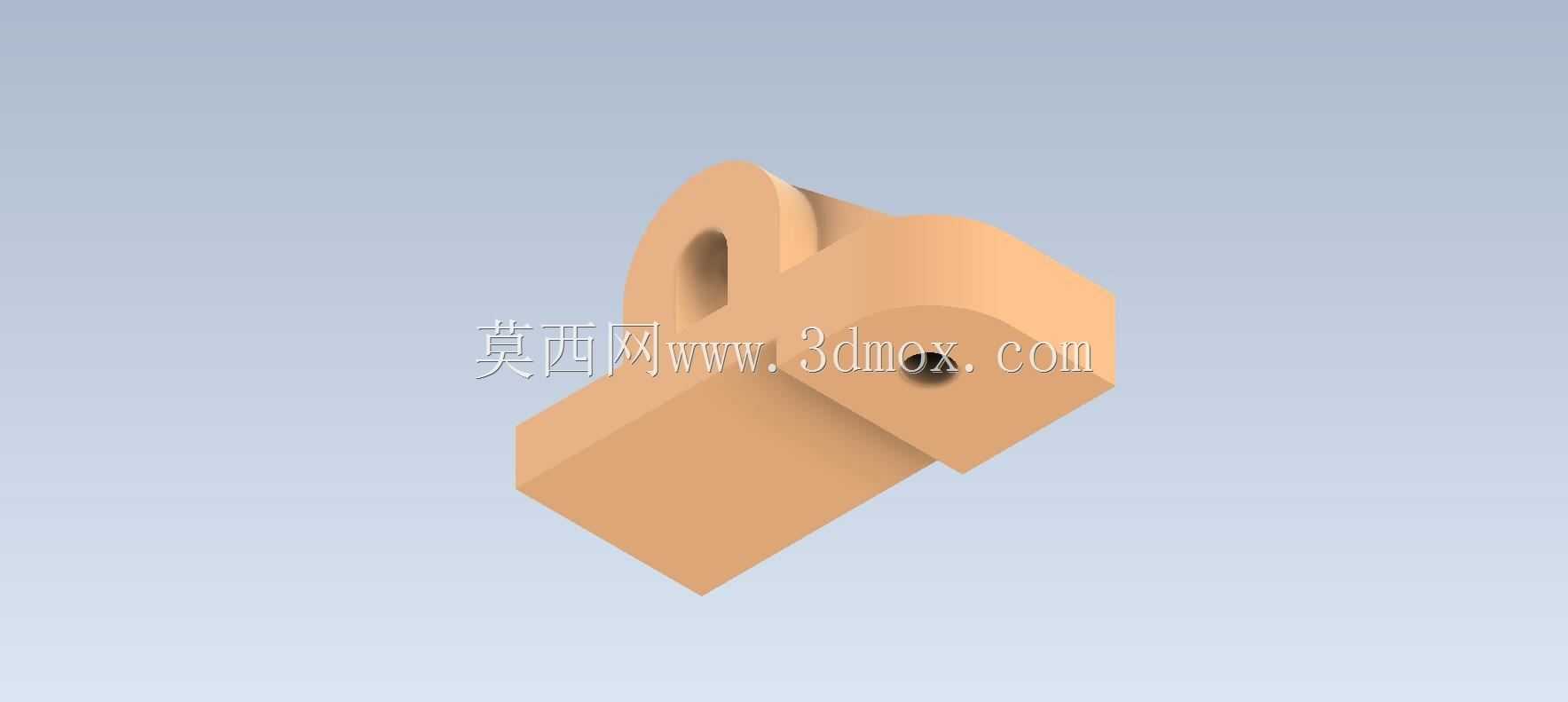

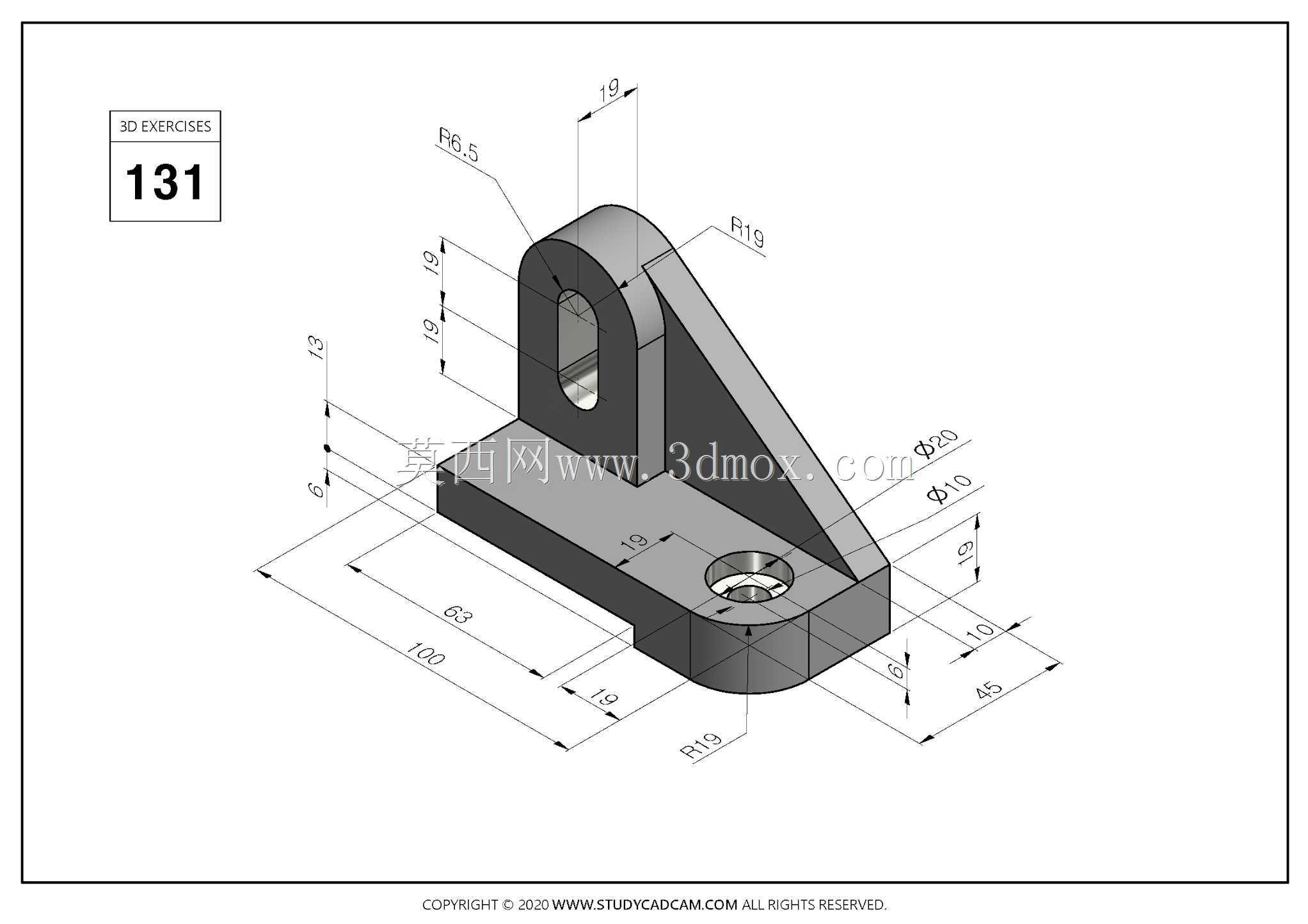

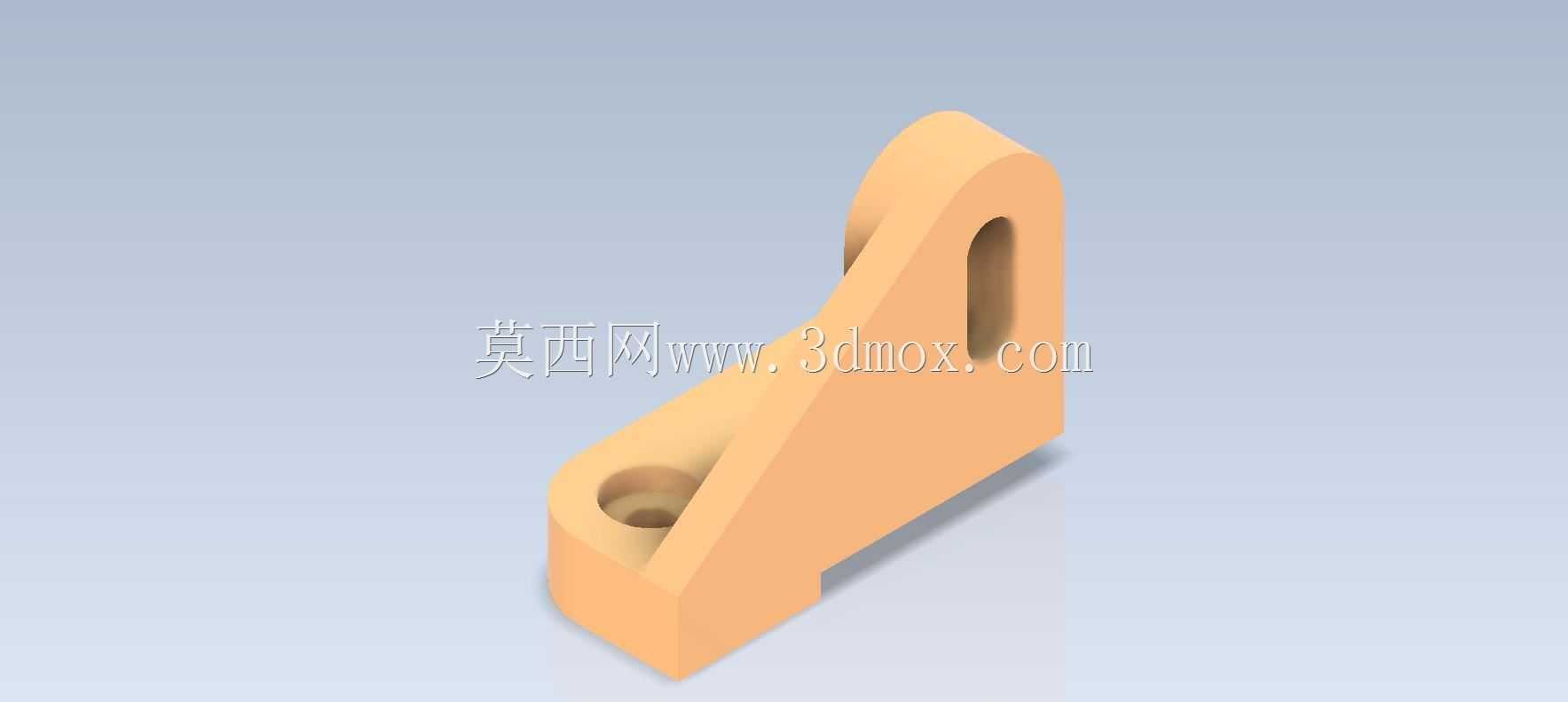

这类直角支撑支架在轻工输送线侧边导向组件安装、小型检测设备的传感元件固定、实验台工装的辅助定位模块搭建场景中十分常见,属于小尺寸支撑类零件里应用频次极高的结构形式。从结构本身来看,零件整体采用直角L型布局,底部为带安装沉孔的矩形安装基座,沉孔设计可以让内六角圆柱头螺栓安装后头部完全沉入基座平面以下,不会出现螺栓头突出基座底面导致安装贴合不严的问题,基座底面设计为全平面加工,安装时可以和设备安装面完全贴合,避免出现安装倾斜导致的支撑精度偏差。竖直支撑臂与基座为一体化成型结构,两者的连接转角处设置了三角形加强筋,筋板从基座顶面一直延伸到竖直臂的中上部位置,这种设计可以大幅提升竖直臂承受侧向载荷时的结构刚度,
避免竖直臂在长期受载后出现根部开裂或者形变偏移的问题,很多新手在设计这类支撑件时容易忽略加强筋的尺寸匹配,要么筋板过薄起不到加强作用,要么筋板过高干涉竖直臂上的安装位,这个结构里的筋板厚度和竖直臂壁厚保持1:1.2的比例,既不会在注塑或者铣削加工时出现壁厚不均导致的缩痕、应力集中问题,也能最大化利用材料的力学性能。竖直臂上开设的长条形安装孔是这个零件的核心功能位,长孔的走向沿着竖直臂的高度方向布置,安装时可以根据实际装配需求调整被固定元件的上下位置,不需要额外加工调整垫片就能实现一定范围内的位置微调,长孔的两端设计为圆弧过渡,避免直角孔位处出现应力集中导致的孔边开裂,孔的内壁粗糙度要求控制在Ra3.2以内,
保证安装螺栓穿过时不会出现卡滞,也能让被固定件的安装面和竖直臂正面贴合紧密。从安装边界来看,基座的整体长宽尺寸控制在较小范围内,适合在设备安装空间局促的位置使用,基座上的沉孔中心距经过匹配标准件尺寸设计,适配常用的M6内六角安装螺栓,不需要额外定制非标准紧固件就能完成装配。竖直臂的高度经过优化,在保证足够支撑高度的前提下,尽可能降低零件整体的重心,减少设备运行时振动带来的支撑共振问题。在实际选型使用时,这类支架可以根据使用场景的载荷需求选择不同的加工材料,常规轻载场景下可以选用ABS或者尼龙材质通过3D打印或者注塑成型,成本低重量轻,适合固定小型传感元件、轻质导向条这类负载不大的部件;如果是在有一定冲击载荷的工业设备上使用,
可以选用6061铝合金通过铣削加工成型,表面做阳极氧化处理提升耐磨和防腐蚀性能,能承受更大的侧向载荷,也能适应车间内多油污、多粉尘的使用环境。设计这类支撑结构时,需要重点关注几个容易被忽略的细节:首先是基座安装孔的位置精度,两个沉孔的中心距公差要控制在±0.1mm以内,否则安装时会出现螺栓无法对齐设备安装螺纹孔的问题;其次是竖直臂长孔的位置度,长孔的中心平面要和基座底面保持垂直,垂直度公差控制在0.05mm以内,否则安装在长孔上的元件会出现倾斜,影响检测或者导向的精度;另外加强筋和竖直臂、基座的连接位置要做R2左右的圆角过渡,避免直角连接处出现应力集中,在受冲击载荷时发生断裂。很多刚接触结构设计的人员在绘制这类零件时,容易把竖直臂的壁厚设计得和基座厚度一致,实际上竖直臂因为主要承受侧向弯矩,壁厚可以比基座略薄,通过加强筋来补足刚度,这样可以在保证结构强度的前提下减轻零件整体重量,降低材料成本。还有长孔的宽度设计,要比适配的螺栓直径大0.2-0.3mm,既保证螺栓可以顺畅穿过,也不会因为间隙过大导致安装后出现晃动偏移。这类支架虽然属于小型结构件,但在整套设备里起到的作用十分关键,一旦支撑件出现形变或者安装精度不足,会直接导致固定在其上的功能元件位置偏移,轻则导致检测数据不准、导向件卡滞,重则可能引发设备运行故障,所以在设计时不能因为零件尺寸小就忽略公差配合和结构强度的校核。
