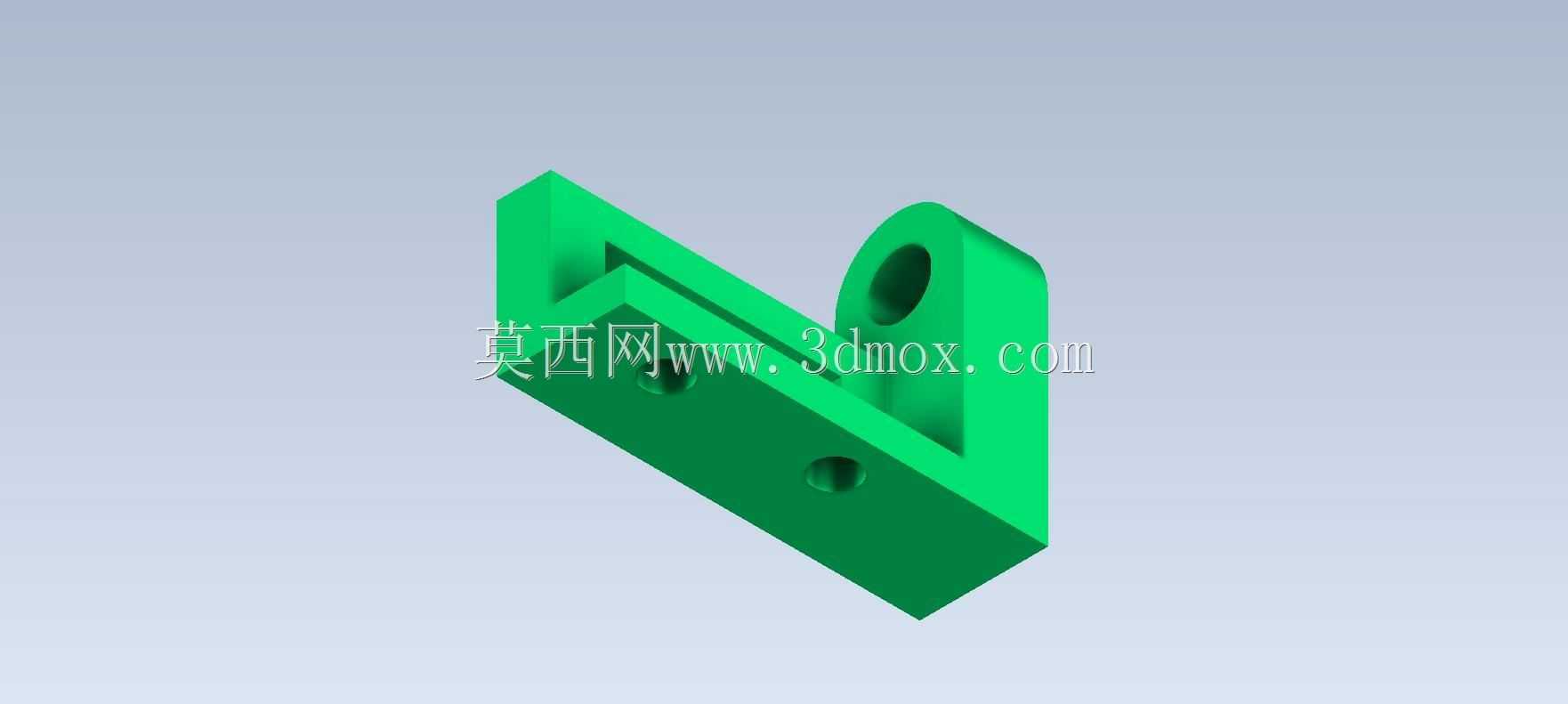

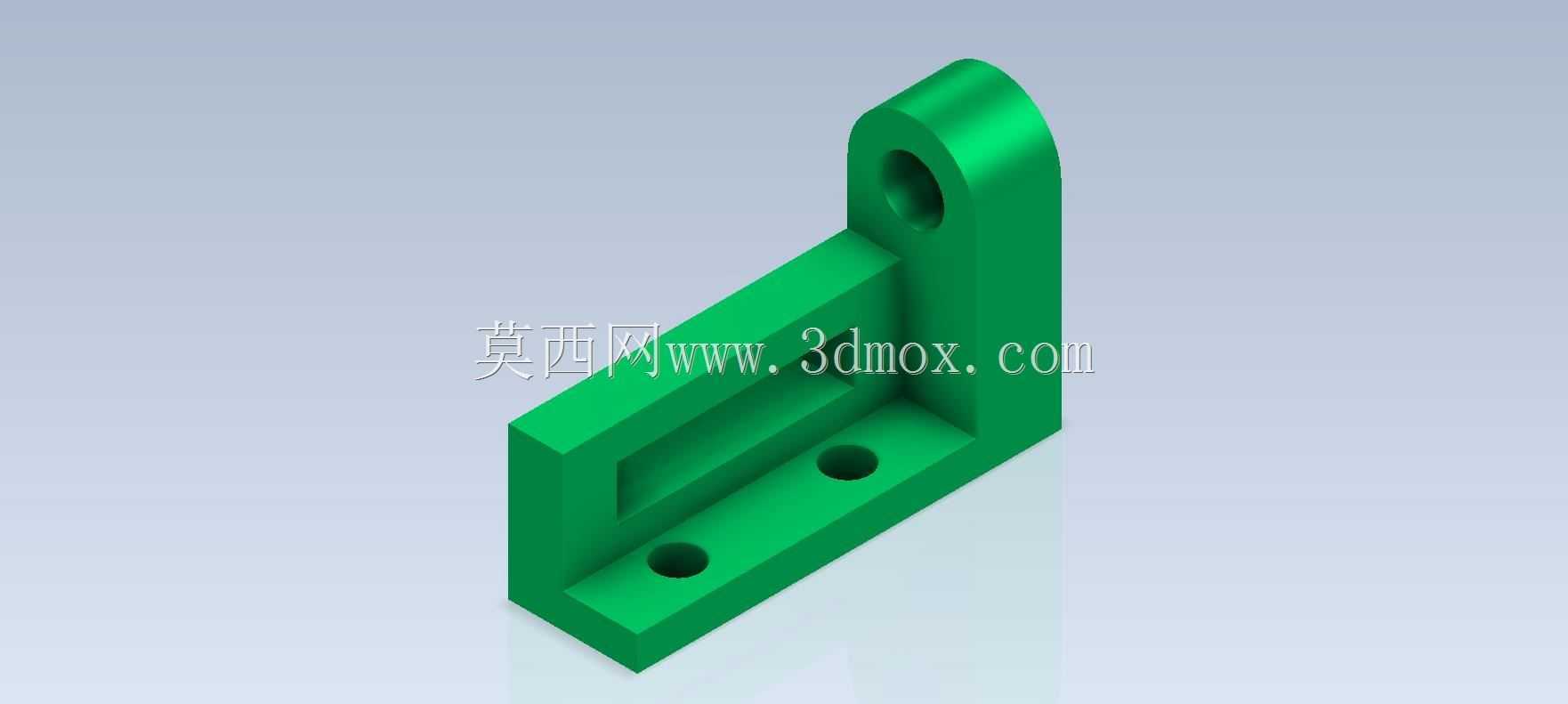

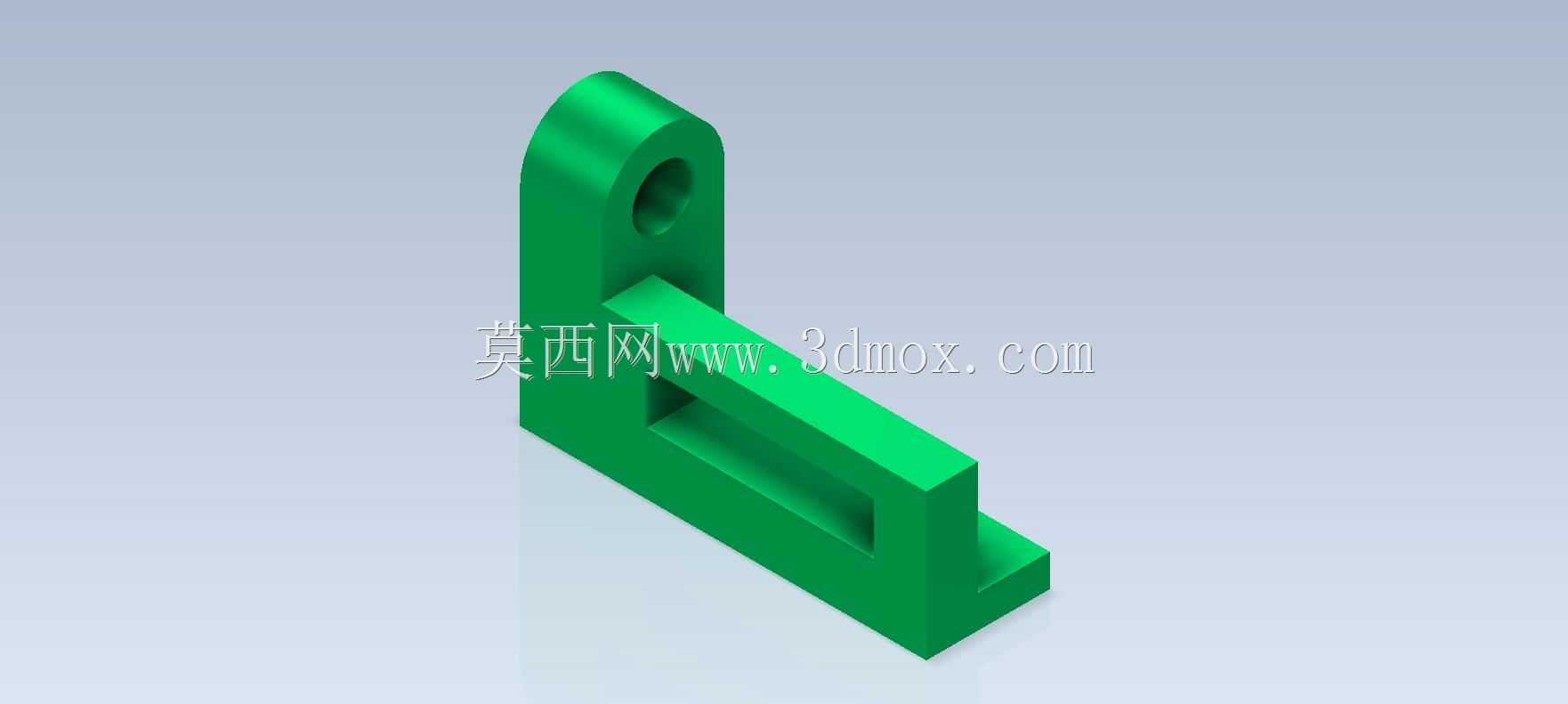

L型带孔安全支撑固定支架结构

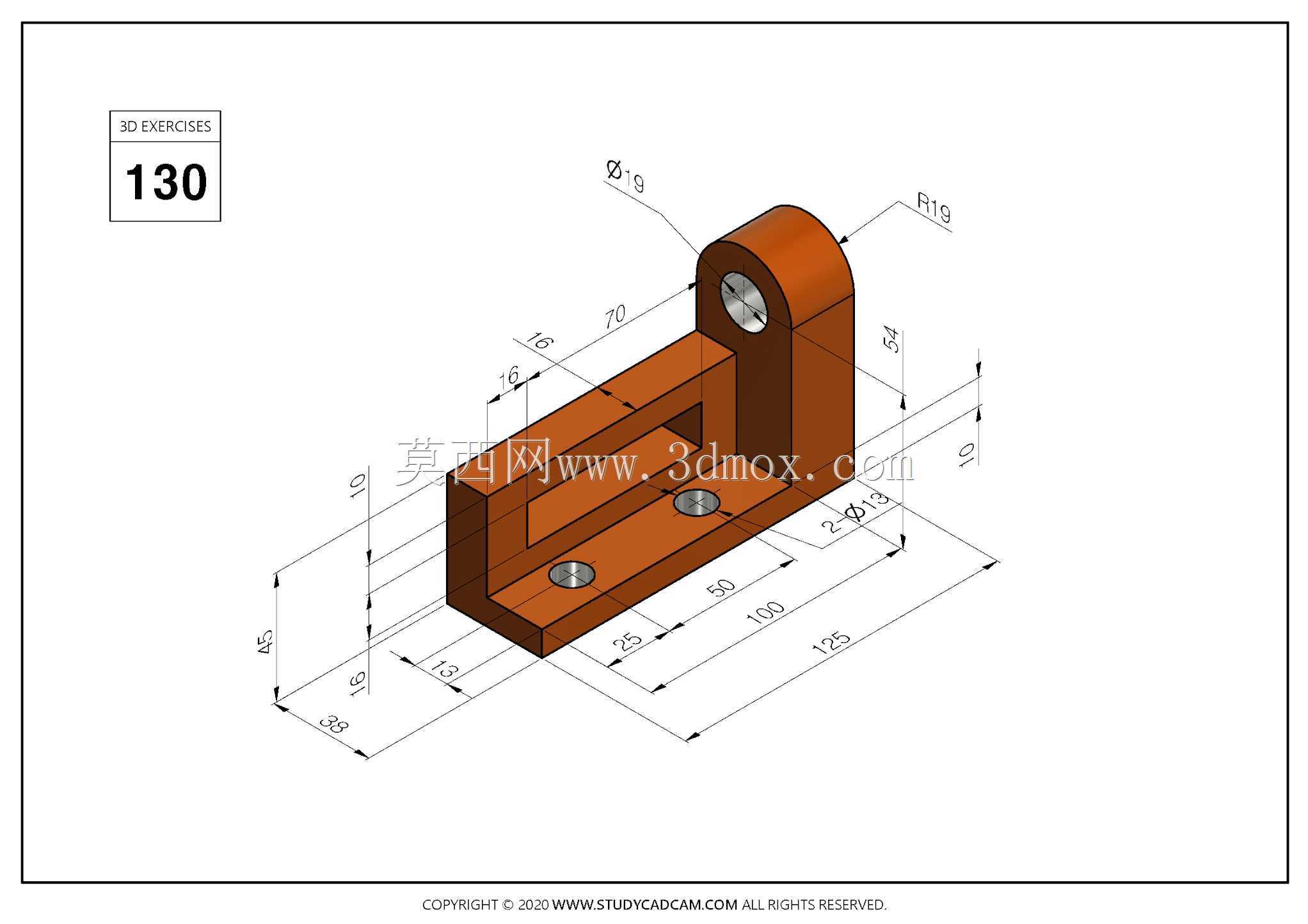

　　这类L型安全支架在工业现场的应用场景十分广泛，小到自动化产线的传感器安装定位，大到小型工装夹具的辅助支撑，都能看到这类结构的身影，它的核心作用是为被支撑件提供稳定的刚性固定基础，同时通过立板的带孔结构实现铰接或者穿轴固定，满足部件的转动或者定位需求。从结构功能上看，底座部分的两个沉头安装孔是核心的安装定位基准，设计时需要匹配对应规格的内六角螺栓，安装时要保证底座与安装面完全贴合，避免出现悬空导致的受力变形，立板顶端的通孔需要根据配套销轴的公差做适配，一般间隙配合控制在0.02-0.05mm区间，既保证销轴拆装顺畅，又不会出现过大的晃动间隙。

　　设计这类支架的时候，首先要明确受力边界，日常使用中这类支架主要承受垂直于立板方向的径向载荷，以及底座安装面的剪切力，所以在立板和底座的衔接位置做了加厚的三角过渡筋，这个结构能有效避免应力集中，防止支架在受冲击载荷的时候出现衔接处断裂的问题。底座上的镂空槽不是随意设计的减重结构，一方面是在不降低整体刚性的前提下减少材料用量，降低加工成本，另一方面这个槽可以容纳安装时的螺栓头部突出部分，或者避让安装面上的凸起焊点、加工残留凸台，保证安装贴合度。

　　从安装边界来看，这类支架的底座长度、宽度尺寸需要匹配安装位置的空间，两个安装孔的孔距要严格按照安装面的预留螺纹孔位置设计，避免出现孔位不对无法安装的问题，立板的高度决定了被支撑件的安装高度，设计时要核算配套部件的活动行程，避免支架立板和其他运动部件出现干涉。实际加工这类支架的时候，如果是小批量试制可以采用整块铝料铣削加工，表面做阳极氧化处理提升耐磨和抗腐蚀性能，如果是大批量量产可以采用压铸工艺成型，再对安装孔和铰接孔做二次精加工保证尺寸精度。

　　在实际设备维护中，这类支架的失效形式大多是长期受交变载荷导致的立板孔位磨损，或者安装螺栓松动导致的支架移位，所以设计时孔位可以考虑镶嵌铜套提升耐磨性能，安装时要加装防松垫圈或者涂覆螺纹锁固胶，降低后期维护的频率。很多初学者做这类练习件的时候，容易忽略过渡圆角的设计，直接做直角衔接，不仅加工的时候容易出现应力集中导致的开裂，实际使用中直角位置也容易因为磕碰出现崩边，合理的圆角过渡既能提升结构强度，也能优化加工工艺性，减少铣削加工时的刀具磨损。另外底座的安装孔做沉头设计也是很实用的细节，能让螺栓头部完全埋入支架内部，不会突出表面刮擦其他部件，也让整体外观更整洁。
