CL型异形支撑支架结构设计

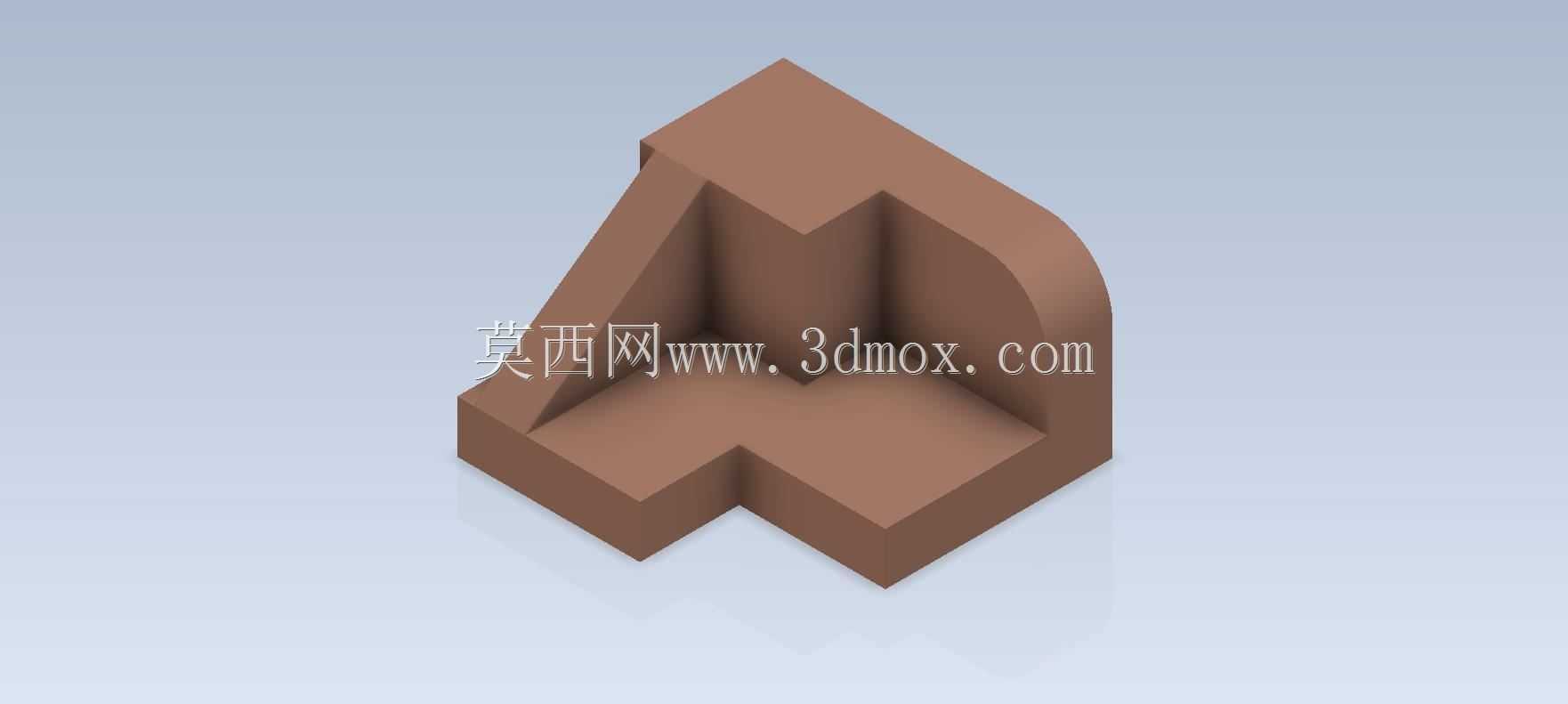

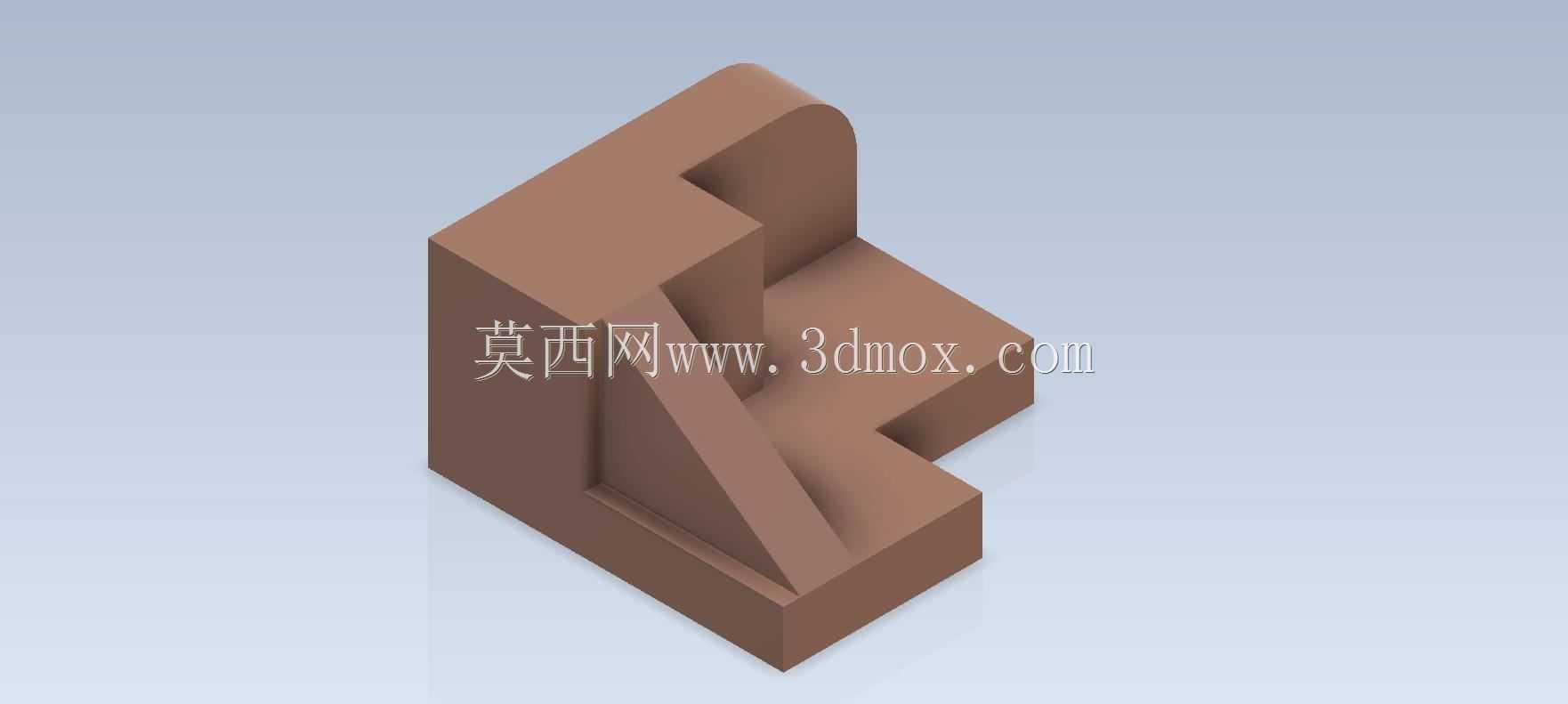

　　在小型自动化检测工位、教学实训台的传感器安装布局中，这类异形支撑支架的使用频率并不低，很多刚接触三维建模的从业者容易忽略这类小零件的安装边界约束，最后做出来的支架要么和周边走线槽干涉，要么支撑面的平面度达不到传感器安装要求，反而拖慢整台设备的装配进度。从结构上看，这个支架采用一体化实心结构设计，底部带定位凸台，安装时可以直接卡入工位台的T型槽预设位置，不需要额外做定位销孔的配钻，能减少现场装配的调整时间。支架的支撑面做了内凹避让设计，对应安装位置的传感器接头、走线空间都预留了足够间隙，不会出现线材弯折过度导致信号传输不稳定的问题。

　　设计这类支架的时候，首先要确认的是安装面的基准，底部安装面的平面度公差要控制在0.1mm以内，不然支架固定后会出现倾斜，上方搭载的检测元件检测精度会直接受影响。侧面的圆弧过渡不是单纯为了外观，是为了避开工位上横向布置的气管接头，之前做类似结构的时候试过做直角边，装配的时候气管快插接头刚好顶在直角棱上，接头拧不到位还容易出现漏气问题，改成R角过渡后刚好留出接头的操作空间，后期维护拆换气管也不用把整个支架拆下来。支架的壁厚做了均匀化处理，最薄的位置也有5mm，不会因为注塑或者铣削加工的时候出现应力变形，要是壁厚差太大，加工后放置一段时间支撑面会出现翘曲，上面装的传感器检测角度就偏了。

　　从安装边界来看，这个支架的整体外轮廓尺寸控制在100mm见方以内，适合安装在空间紧凑的检测工位上，底部的安装孔距按照标准T型槽的间距设计，可以直接和市面上多数铝型材工作台的槽位适配，不需要额外做转接板。支撑面的安装孔位做了沉头设计，固定传感器的螺丝不会突出支撑面，避免和传感器底部的定位面产生间隙。内凹的型腔结构一方面是减轻零件自身重量，另一方面可以在型腔内部预留走线空间，传感器的线材可以从型腔内部走到支架侧面的出线口，不会露在支架外面被运动部件刮蹭。

　　很多初学者做这类支架练习的时候，容易把注意力放在外形的相似度上，忽略实际装配的工艺要求，比如支撑面和安装面的垂直度公差，要是两个面的垂直度超差，传感器装上去之后检测方向就会偏离预设位置，检测数据的误差会超出允许范围。还有边角的倒角处理，所有外露的棱边都做了C1倒角，不仅是避免装配的时候划手，更重要的是不会刮伤传感器的线材外皮，长期使用不会出现线材破损短路的问题。另外这个支架的受力方向主要是垂直向下的支撑力，还有少量横向的振动载荷，所以在转角位置做了加强筋结构？不对，看这个结构是一体化的斜向支撑，把垂直方向的载荷直接传导到底部安装面，不会在支撑位置出现应力集中，就算设备运行时有持续振动，支架也不会出现开裂或者松动的问题。

　　实际应用的时候，这类支架除了装传感器，也可以用来固定小型的反射板、导向销之类的小型零件，因为安装基准统一，只要更换上方的固定孔位，就能适配不同的小型元件，通用性比那种单一功能的支架好很多。设计的时候还要考虑加工工艺性，如果是采用机加工方式制作，所有的内拐角都做了合适的R角，不会出现刀具无法加工的清角位置，减少后续钳工修配的工作量；如果是采用3D打印制作，壁厚均匀的设计也能减少打印过程中的翘曲变形，打印完成后不需要做太多后处理就能直接使用。另外支架的安装孔做了稍大的间隙设计，装配的时候可以有少量的位置调整空间，方便现场校准传感器的检测位置，不用完全靠加工精度来保证位置度，降低加工的精度要求，也能减少加工成本。
