阶梯式斜槽导向黄铜结构练习件

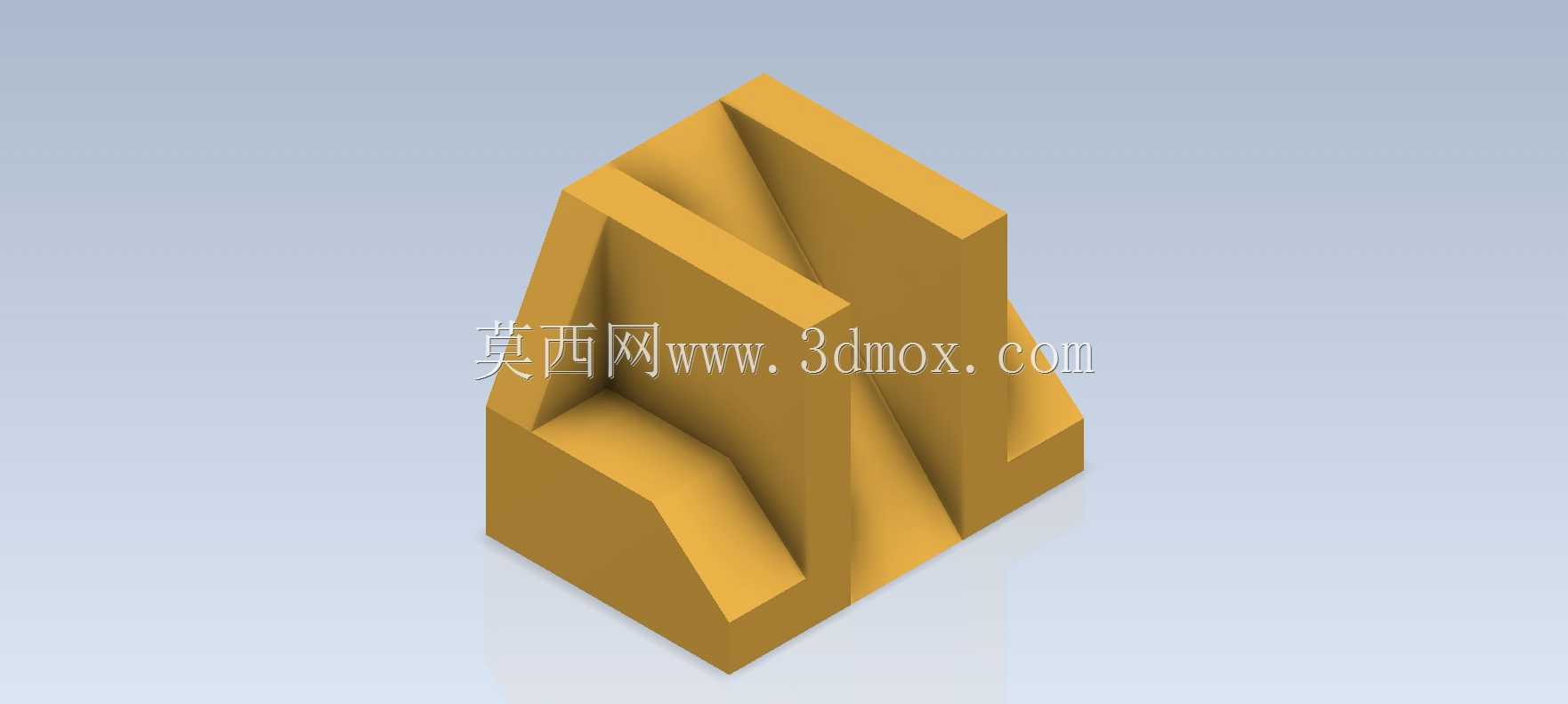

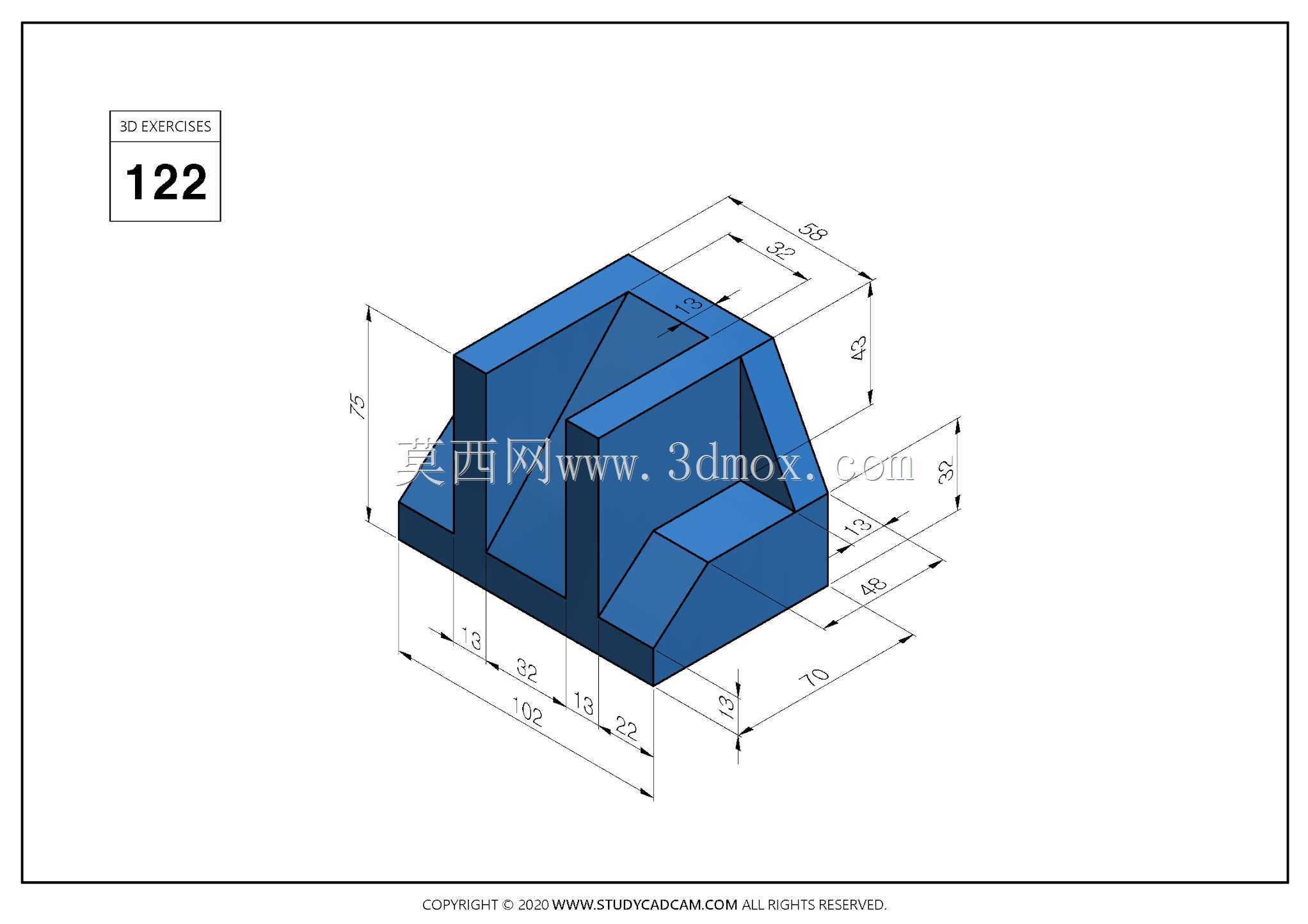

　　日常做结构设计练习时，这类带多组斜向通槽的阶梯块零件，是很典型的空间角度特征训练载体，很多刚接触三维建模的工程师，都会拿这类零件练手，熟悉空间基准对齐、斜向特征拉伸、拔模角度控制的操作逻辑。实际工业场景里，这类结构常出现在小型导向定位工装、滑动导向座的局部特征上，比如小型检测工位的工件定位挡块，或者轻载滑动导轨的限位块，靠斜槽和配合件的凸棱实现定向滑动，避免运动过程中出现卡滞、偏移的问题。从结构本身来看，这个零件整体是类梯形的块状基座，三个方向都做了斜向的通槽设计，槽体的侧壁和基座外轮廓保持平行的斜度，没有出现倒扣或者无法加工的死角，不管是用黄铜铣削加工，还是做开模注塑，都能顺利出件，不会出现工艺性问题。做这类零件建模的时候，

　　首先要定好主基准面，先拉出整体的梯形外轮廓，再逐个做斜向的切除特征，要注意每个槽的角度一致性，不然配合的时候会出现间隙不均、滑动卡顿的情况。实际生产中这类黄铜材质的导向块，因为黄铜本身自润滑性好，硬度比钢制零件低，和钢制配合件摩擦的时候不会刮伤配合面，很适合用在轻载、低速的往复运动工位，比如小型自动化设备的料道导向、检测夹具的定位滑块，不需要额外加润滑油就能保持顺畅滑动，也不会因为长期摩擦产生铁屑污染工位环境。从安装边界来看，这个零件的底部是平整的安装面，可以直接通过沉头孔固定在安装基板上，外轮廓的阶梯面可以作为定位基准，配合其他零件实现高度方向的限位，斜槽的宽度公差一般控制在0.02mm以内，和配合的凸棱保持小间隙配合，

　　既能保证滑动顺畅，又不会出现过大的旷量。设计这类结构的时候，要注意槽体的根部要做微小的圆角过渡，避免应力集中导致零件受冲击的时候开裂，同时斜槽的拔模角度要控制在合理范围，要是用铣削加工的话，角度可以根据刀具的走刀路径调整，要是做压铸成型的话，就要预留足够的拔模斜度方便脱模。很多新手做这类练习的时候，容易犯的错误是各个斜槽的基准不统一，导致最后特征之间出现错位，或者槽体的壁厚不均，加工的时候容易出现变形，所以建模初期就要把各个特征的尺寸关系、角度约束都定义清楚，不要留浮动的无约束尺寸，不然后续改图的时候很容易出现特征报错。另外这类结构也可以作为模块化工装的拼接单元，多个相同的阶梯块组合起来，就能适配不同尺寸的工件定位需求，

　　不需要重新加工整套工装，能大幅降低小批量生产的工装成本。在实际设备维护的时候，这类黄铜导向件属于易损件，因为长期滑动摩擦会有磨损，磨损到间隙超过阈值的时候直接更换就行，因为结构简单加工成本低，备件库存压力也很小。做结构校核的时候，要重点核算槽体侧壁的受力情况，要是侧向受力过大的话，可以适当增加槽体的壁厚，或者在受力面加镶钢片提升耐磨性，不过因为这类零件一般用在轻载场景，常规的黄铜壁厚就能满足使用需求，不需要做额外的加强结构。
