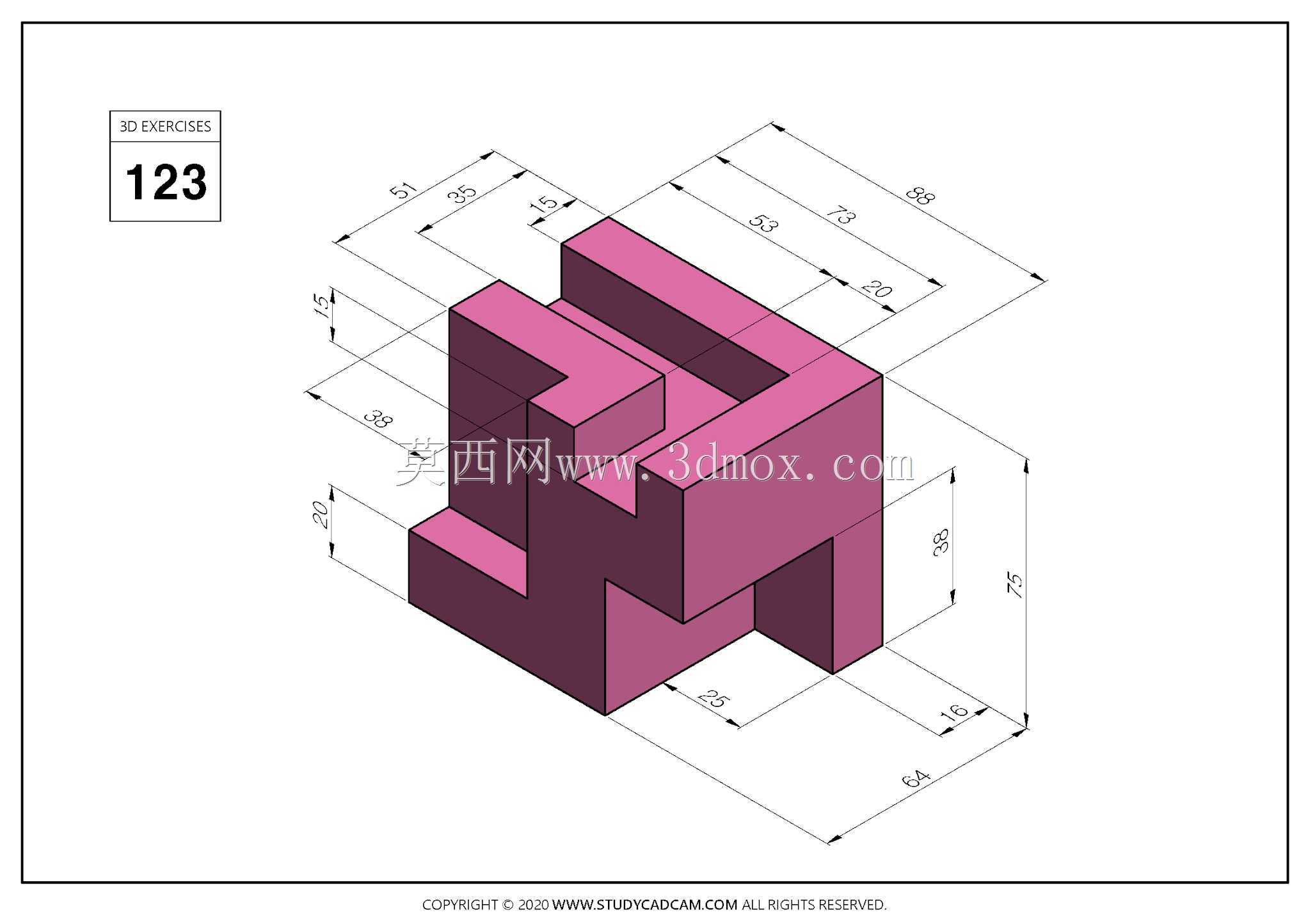

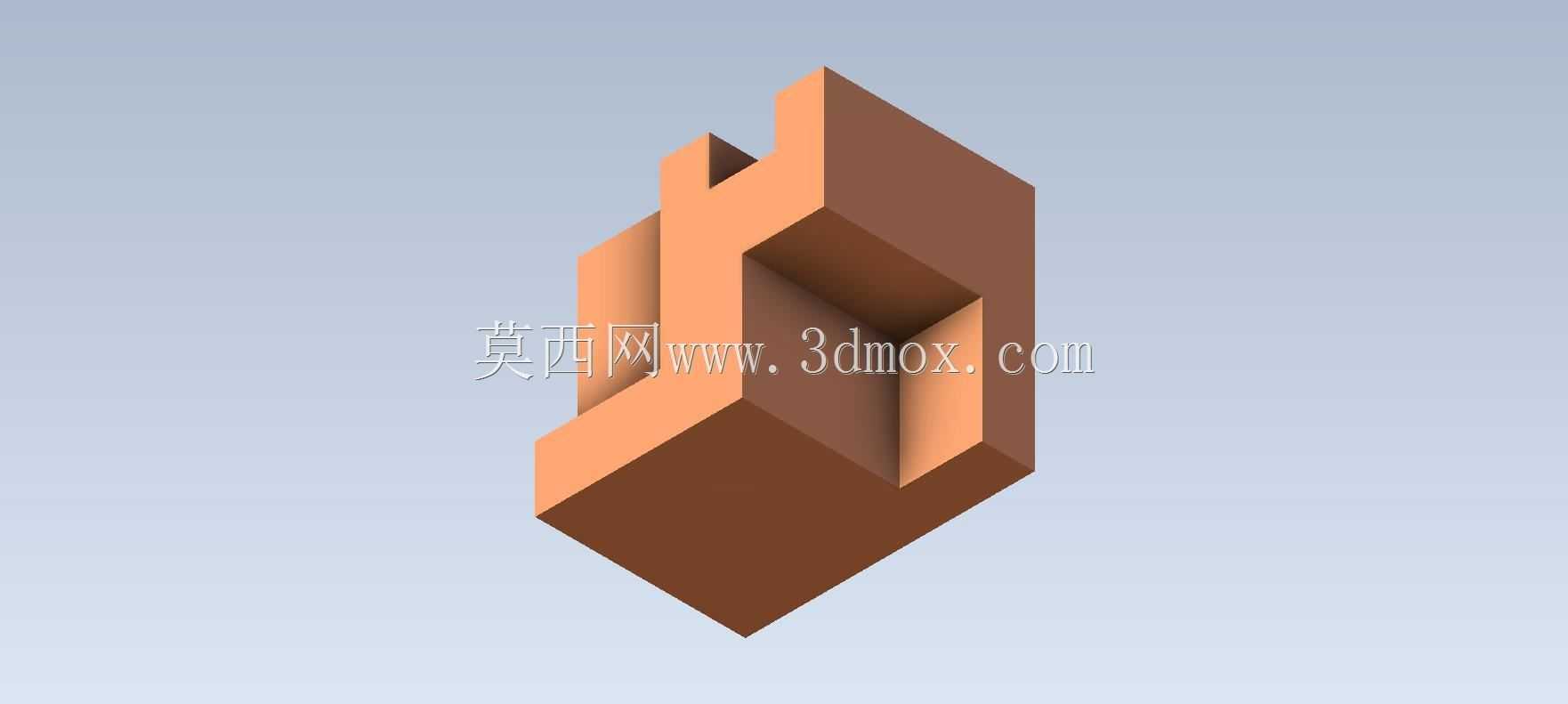

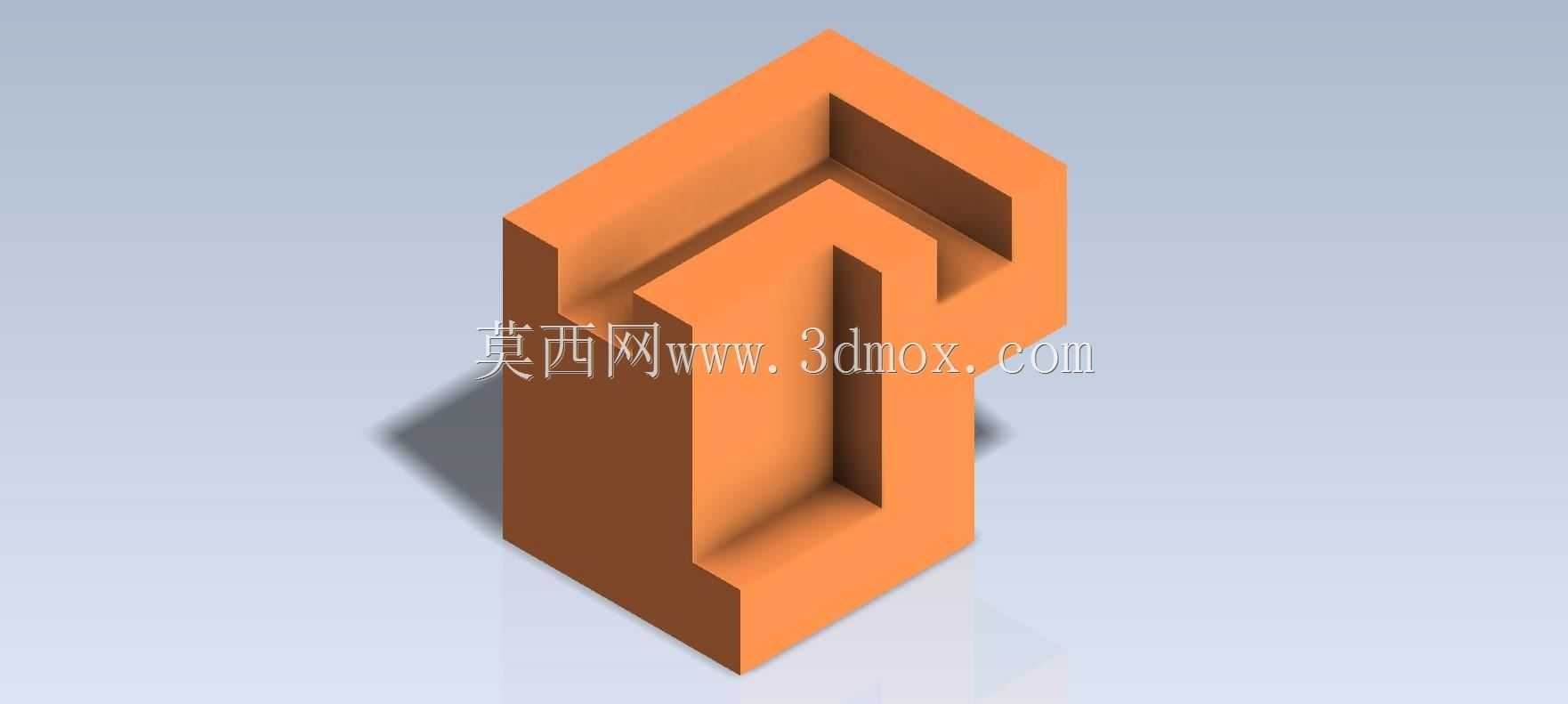

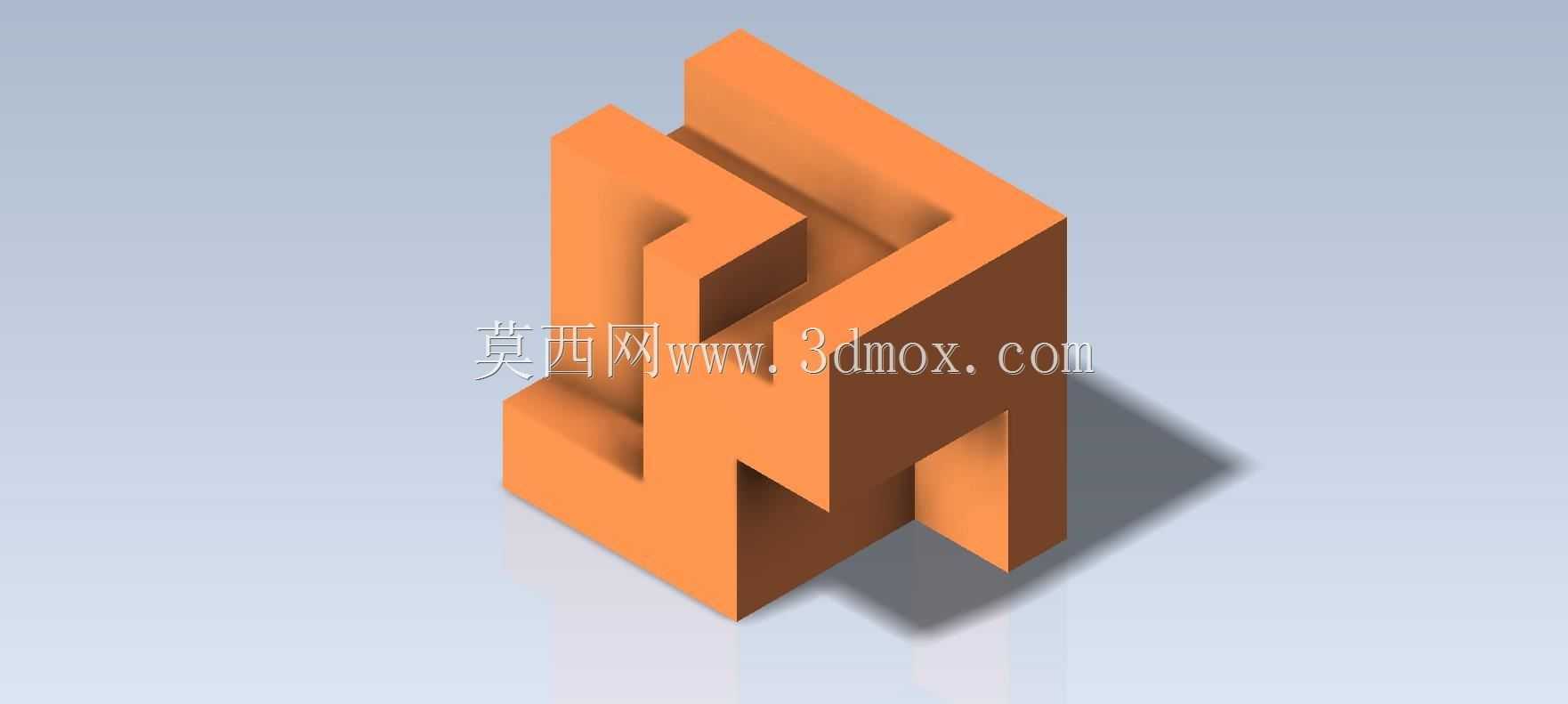

CI型等距凹凸嵌合结构工作台构件

　　在常规工装夹具、小型装配工作台的定位构件设计中，这类带等距凹凸嵌合结构的块状零件，常被用作工位上的快速定位挡块、相邻治具的拼接定位基准，或是小型手动压合工位的承载靠模，尤其适合小尺寸电子元器件装配、小型五金零件修配这类对工位定位精度有中等要求的作业场景。从实际使用场景来看，这类构件不需要承受大吨位的冲压载荷，更多是承受作业过程中的侧向靠压力、工件放置时的垂直静载荷，所以整体结构采用一体式实心块体设计，没有多余的镂空减重结构，避免长期受载后出现应力变形导致定位基准偏移。

　　设计这类构件时，首先要确定的是凹凸结构的配合公差，因为这类构件常和同规格的配对块配合使用，实现无紧固件的快速拼接，所以凸起部分的侧面拔模斜度控制在0.5度以内，既保证拼接时能顺利滑入对位，又不会因为间隙过大出现拼接后的晃动。从结构布局来看，整体外轮廓为等截面的立方形块体，其中一侧的凸起结构和另一侧的内凹结构尺寸完全对应，凸起部分的壁厚保持均匀，所有转角位置都做了R2的圆角过渡，避免热处理或者长期受力时出现应力集中开裂的问题，同时也能避免作业过程中尖锐边角划伤操作人员或者工件表面。

　　从安装边界来看，这类构件的底部为完全平整的安装面，可以直接通过T型螺栓固定在工作台的T型槽上，也可以通过侧面的沉头孔锁附在治具基板上，整体高度控制在80mm，不会因为过高导致工件放置时重心偏移，也不会因为过低无法起到侧向定位的作用。凹凸结构的配合深度设置为25mm，足够承受日常装配作业中150N以内的侧向推力，不会出现配合脱开的情况。在建模过程中，需要优先保证两个配合面的平面度公差控制在0.02mm以内，凸起和凹槽的对称度公差控制在0.03mm以内，这样多块构件拼接时才能保证整体基准面的平面度，不会出现台阶错位影响工件定位精度。

　　实际生产中这类构件一般采用45号钢加工后做发黑处理，或者采用6061铝合金加工做硬质阳极氧化，前者适合载荷稍大的修配工位，后者适合需要频繁调整位置、对构件重量有要求的电子装配工位。设计时还要注意，构件的所有非配合面都做了喷砂处理，避免反光影响作业人员的视线，配合面则做精铣处理，表面粗糙度达到Ra1.6，保证拼接时的滑动顺畅，不会出现卡滞。另外在构件的顶部边缘做了1mm的倒角，方便工件取放时不会被边角刮蹭，也方便配对构件拼接时的导入对位。

　　这类结构看似简单，实则是三维建模练习中非常典型的拉伸、切除、圆角命令综合应用案例，通过绘制对称的截面轮廓，单次拉伸即可生成主体结构，再通过等距切除生成内凹结构，最后统一添加圆角和倒角特征，建模过程中需要注意特征的先后顺序，避免出现圆角失败或者特征重叠的问题，同时也要时刻关注壁厚的均匀性，避免出现局部壁厚过薄导致加工时变形的问题。在实际工装设计中，这类基础构件可以根据工位的实际需求调整整体尺寸，比如加宽凸起部分的宽度来提升承载能力，或者加深凹槽的深度来提升拼接的稳定性，但是核心的等距配合、对称布局的设计思路是通用的，能够适配大部分小型工作台的定位、拼接需求，不需要复杂的加工工艺，普通的三轴铣床即可完成全部加工工序，加工成本低，替换维护方便，是小型工装工位中非常实用的基础结构构件。
