带双侧梯台的辊式工业作业平台结构

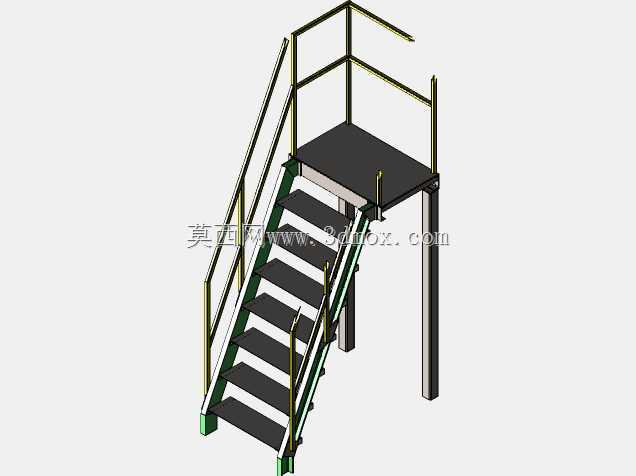

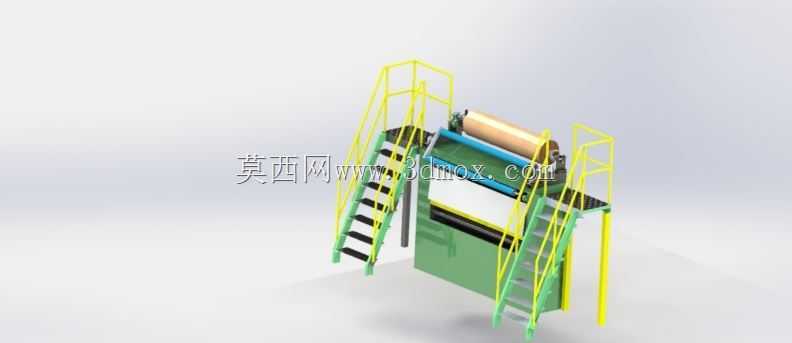

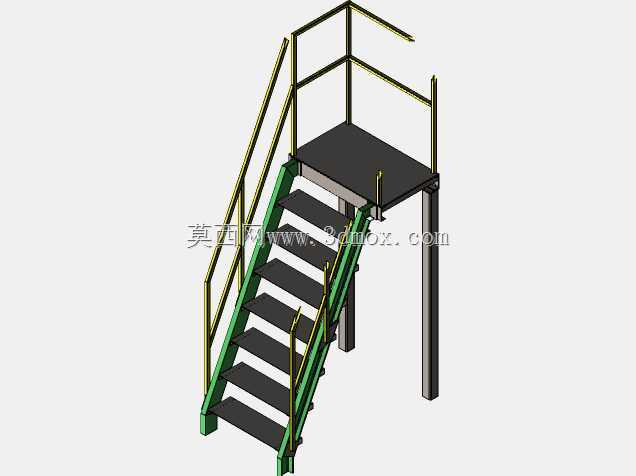

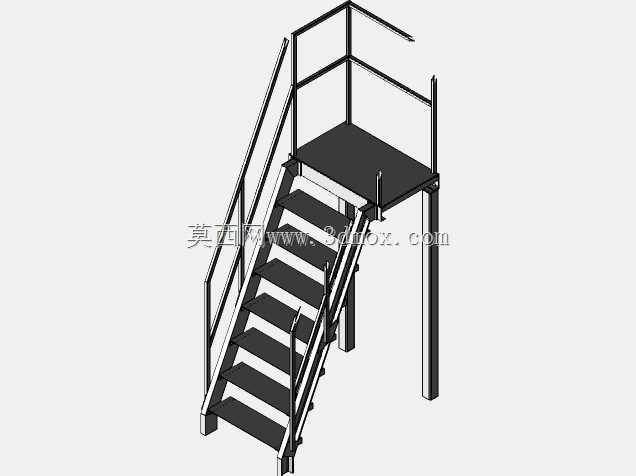

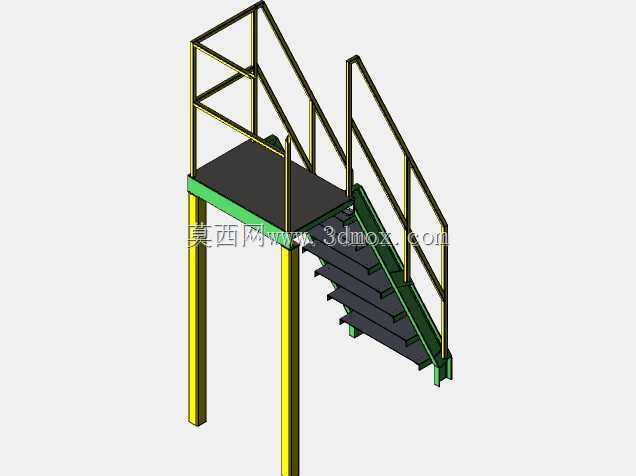

　　这套带双侧梯台的辊式作业结构，主要面向卷材连续加工产线的人工值守工位设计，常见于薄膜、金属箔、无纺布等卷材的分切、复合、涂布工序段，作为操作人员近距离调整辊面张力、清理辊面异物、接驳料头的高位作业载体。整体结构以方管焊接框架作为主承载基体，平台台面采用花纹防滑钢板铺设，台面高度匹配产线核心辊组的中心高度，确保操作人员站立时视线与辊面作业区齐平，无需过度仰头或俯身即可完成常规操作。双侧斜梯的设置适配产线两侧的巡检动线，操作人员可从产线任意一侧快速登上平台，无需绕行设备端部，在多机串联的长产线布局中能大幅缩短故障响应的动线长度，斜梯踏步采用防滑格栅板制作，每级踏步高度控制在180mm以内，梯段宽度满足单人携工具通行的空间需求，两侧扶手与平台周边护栏连续焊接，护栏横杆设置上下两道，底部带100mm高的挡脚板，避免工具或小零件从平台缝隙掉落至下方运行的设备内部。

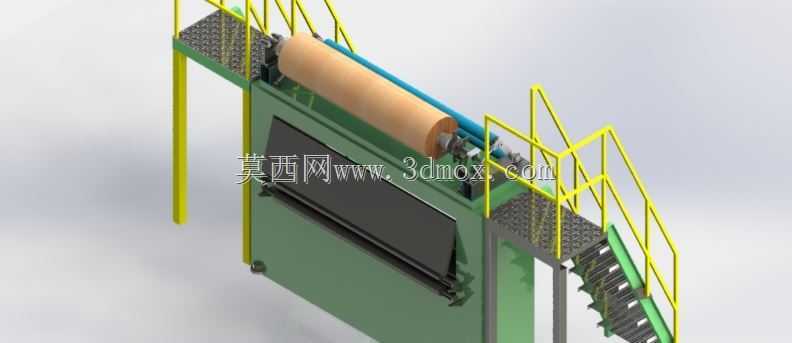

　　平台中部预留的开口对应下方辊组的安装空间，开口边缘做折边加强处理，开口尺寸根据辊组的检修需求预留，既保证操作人员可探身完成辊面操作，又控制开口面积避免踏空风险。主框架的支腿底部设置可调脚杯，可适配车间地面的不平整度，安装时通过调整脚杯高度保证平台台面水平，避免长期受力不均导致框架变形。结构设计时优先考虑模块化拆分，整个平台可拆分为梯段、护栏、台面框架、支腿四个独立模块，各模块之间采用螺栓连接，无需现场焊接即可完成组装，适配老旧产线改造时的现场安装条件，也方便后续产线调整时的移位复用。

　　从受力角度核算，平台台面的均布载荷按照每平方米200kg设计，可同时容纳两名操作人员携带常规工具作业，梯段的集中载荷按照单人100kg加随身工具20kg的工况校核，护栏的水平抗推力按照每米1kN设计，满足工业作业平台的安全规范要求。辊组安装位的两侧设置可拆卸的防护挡板，设备正常运行时挡板关闭，避免操作人员误触转动的辊面，需要清理或调整时可快速拆卸挡板，预留足够的操作空间。平台一侧预留了工具挂板的安装孔位，可根据工位需求挂载刮刀、扳手、张力检测仪等常用工具，减少操作人员上下梯取放工具的频次。

　　在产线布局中，这类作业平台的安装边界需要预留两侧梯段的通行空间，梯段出口位置需避开产线的驱动电机、控制柜等固定设施，与周边设备的安全距离不小于600mm，保证人员通行和应急疏散的通道顺畅。平台的接地端子与产线的接地系统可靠连接，避免静电积累对卷材加工质量造成影响，尤其是在处理电子级薄膜、金属箔等对静电敏感的材料时，接地可靠性是设计中不可忽略的细节。不同于通用的固定式操作平台，这套结构的辊组适配位可根据不同产线的辊径、辊长调整开口尺寸，梯段的角度也可根据现场的空间限制在30度到45度之间调整，在保证踏步尺寸符合安全规范的前提下，适配不同车间的层高和空间约束。框架表面采用喷塑处理，颜色选用工业常用的设备绿搭配安全黄的护栏配色，既与车间整体设备色调协调，也通过护栏的警示色提醒周边人员注意高位作业区域，避免无关人员攀爬梯段。
