滚轮支架支撑轴工业机械支撑构件

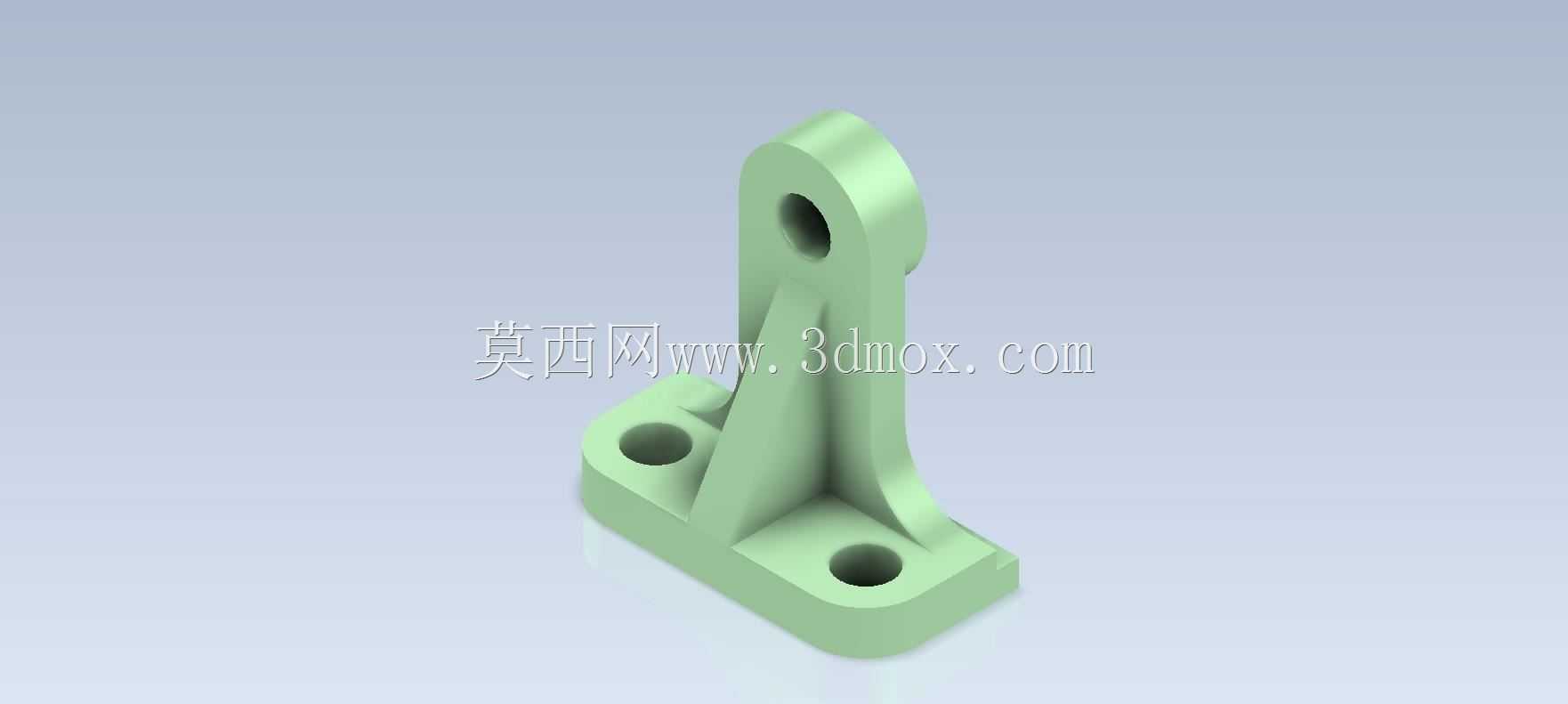

　　在轻工输送、自动化物料搬运以及小型工装夹具的传动副设计中，这类带安装底座的立式支撑构件是滚轮组件的核心承载基体，日常工况中主要承担滚轮销轴的定位、径向载荷传导以及整套滚轮模组的安装基准作用，区别于普通的立式支座，该构件专门适配悬臂式滚轮的安装需求，常见于皮带输送机的侧边导向轮组、自动化生产线的工件承托滚轮工位、小型滑动导向机构的限位滚轮安装位，能够在持续的交变径向载荷下保持滚轮的回转轴线精度，避免滚轮运行中出现偏摆、卡滞的问题。从结构设计逻辑来看，该构件采用一体化L型承载构型，底部为带两个沉头安装孔的方形安装法兰，法兰面做了平整化处理，能够与设备安装基面完全贴合，两个安装孔的孔距经过公差匹配，

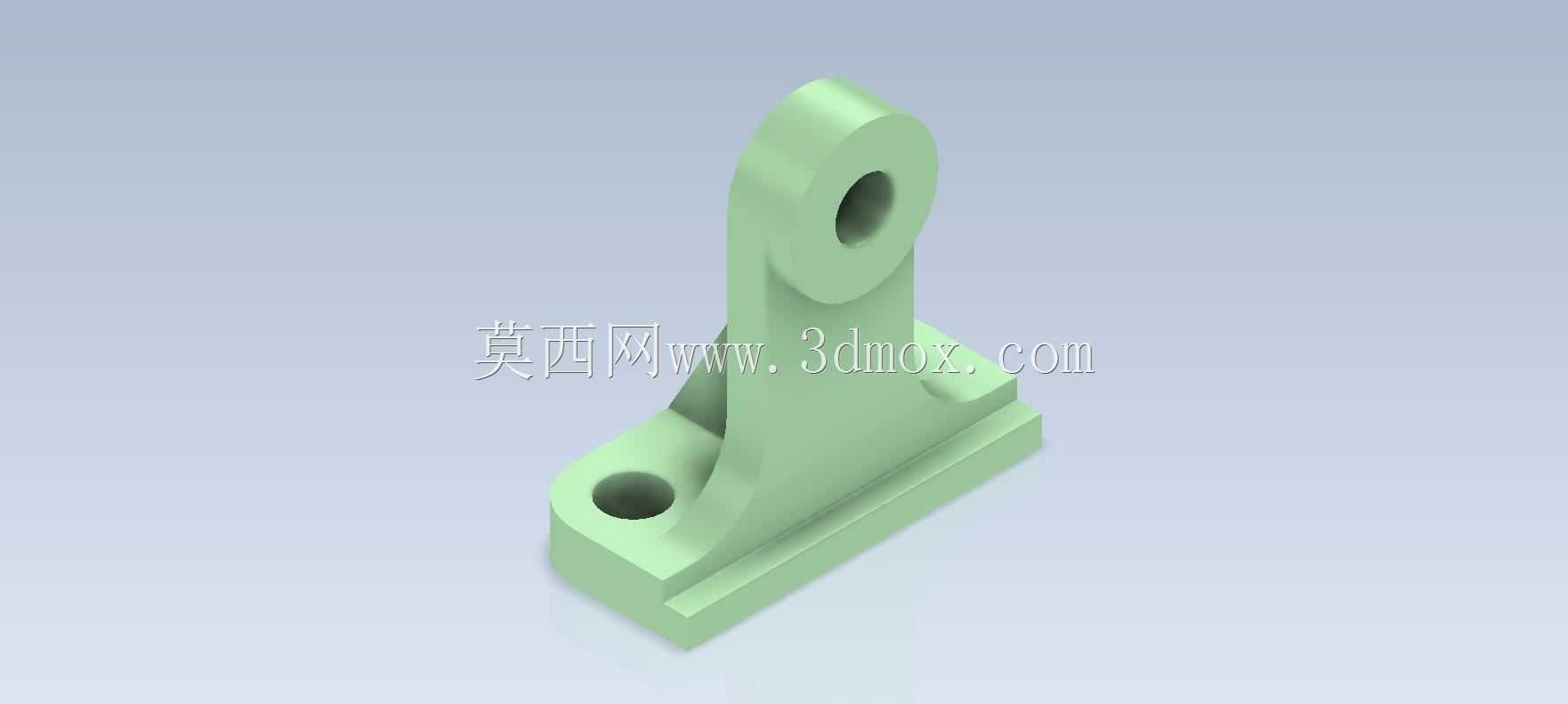

　　既可以适配标准内六角圆柱头螺钉的穿装固定，也能在安装时预留微量的位置调整余量，避免加工误差导致的装配干涉。立板部分与底座之间设置了三角形加强筋结构，筋板的厚度与立板、底座的壁厚保持一致，采用等壁厚设计一方面适配常规的铸造或者3D打印成型工艺，减少成型过程中的应力集中问题，另一方面能够在不额外增加整体重量的前提下，大幅提升立板的抗弯曲载荷能力，避免滚轮受侧向力时立板出现根部断裂的情况。立板上部的同轴通孔是滚轮销轴的安装位，孔的内壁设计为光滑圆柱面，公差等级适配间隙配合要求，既可以直接穿装光轴作为滚轮的回转支撑，也可以压装配套的滑动轴套来提升耐磨性能，孔的轴线与底座安装面保持严格的平行度要求，确保安装后的滚轮端面与安装基面垂直，

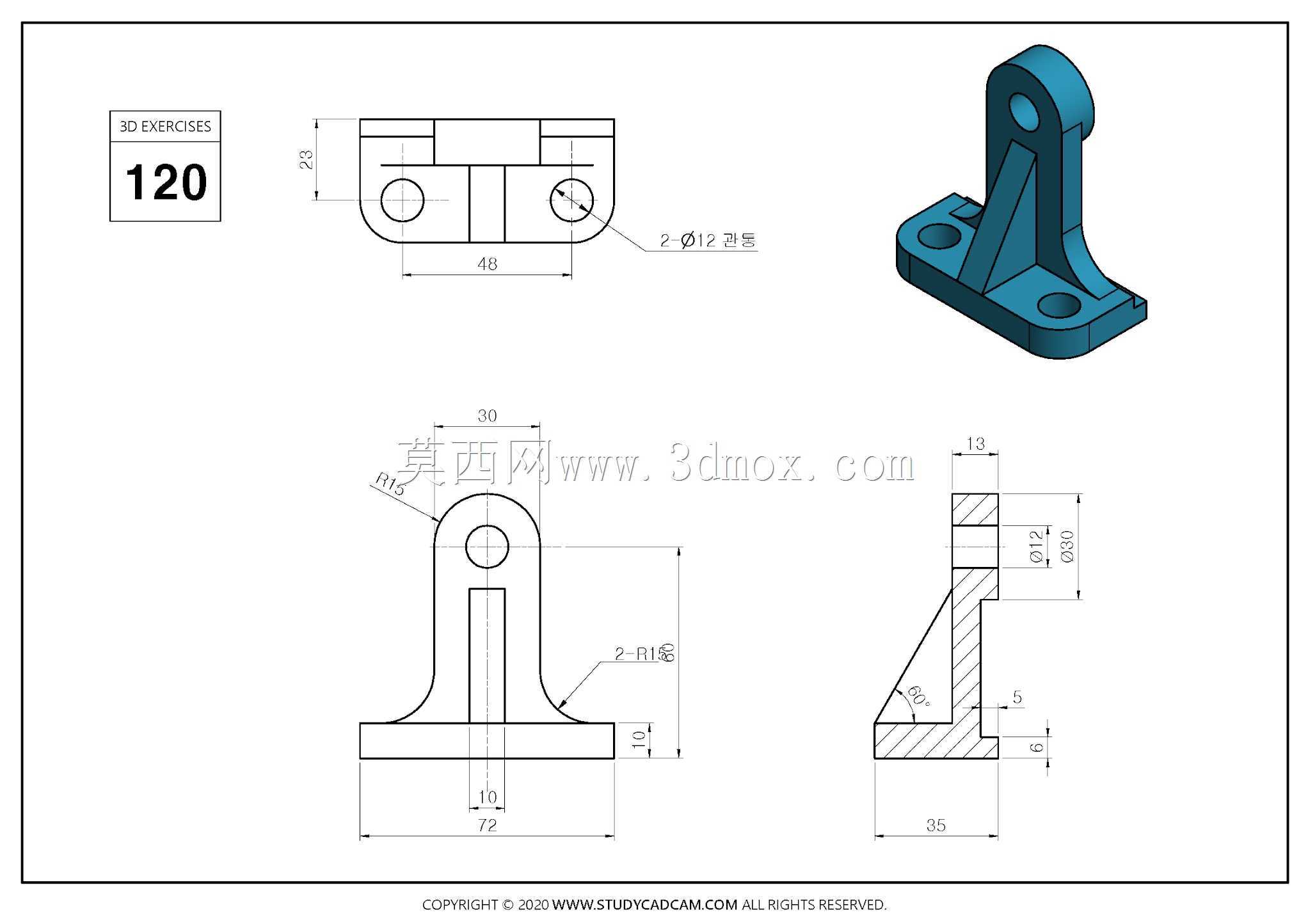

　　避免滚轮运转时出现端面摩擦、异常磨损的问题。从安装边界尺寸来看，该构件的底座长宽尺寸控制在小型安装空间的适配范围内，整体高度适配直径30-50mm规格的中小型滚轮安装，不会出现构件与滚轮外缘干涉的情况，立板的厚度经过载荷校核，能够承受单轮500N以内的径向载荷，满足多数轻型输送、导向工位的承载需求。在实际建模设计过程中，这类支撑构件需要重点关注几个关键尺寸的公差匹配：首先是底座安装孔的中心距公差，需要控制在±0.1mm以内，确保与设备安装基面的预制螺孔能够顺利对位；其次是上部销轴孔的轴线与底座安装面的平行度公差，需要控制在0.05mm以内，避免滚轮安装后出现倾斜；另外加强筋与立板、底座的连接处都做了R角过渡，

　　避免应力集中导致的疲劳断裂，所有外露棱边都做了小倒角处理，去除加工毛刺，避免装配时划伤操作人员。在实际应用场景中，这类支撑构件往往成对使用，分别布置在滚轮的两端，共同支撑滚轮的回转，部分工况下也可以单个使用作为悬臂滚轮的支撑座，比如生产线的侧边导向轮工位，只需要单侧固定即可满足导向需求。设计时还需要考虑构件的材质适配，如果是用于普通工况的工装，可以采用ABS或者PLA材质通过3D打印快速制作验证，如果是用于长期运行的工业设备，则需要采用铝合金或者铸钢材质，配合表面氧化或者喷塑处理提升防锈耐磨性能，销轴孔位置可以根据磨损情况加装铜套或者滚针轴承，进一步提升回转精度和使用寿命。
