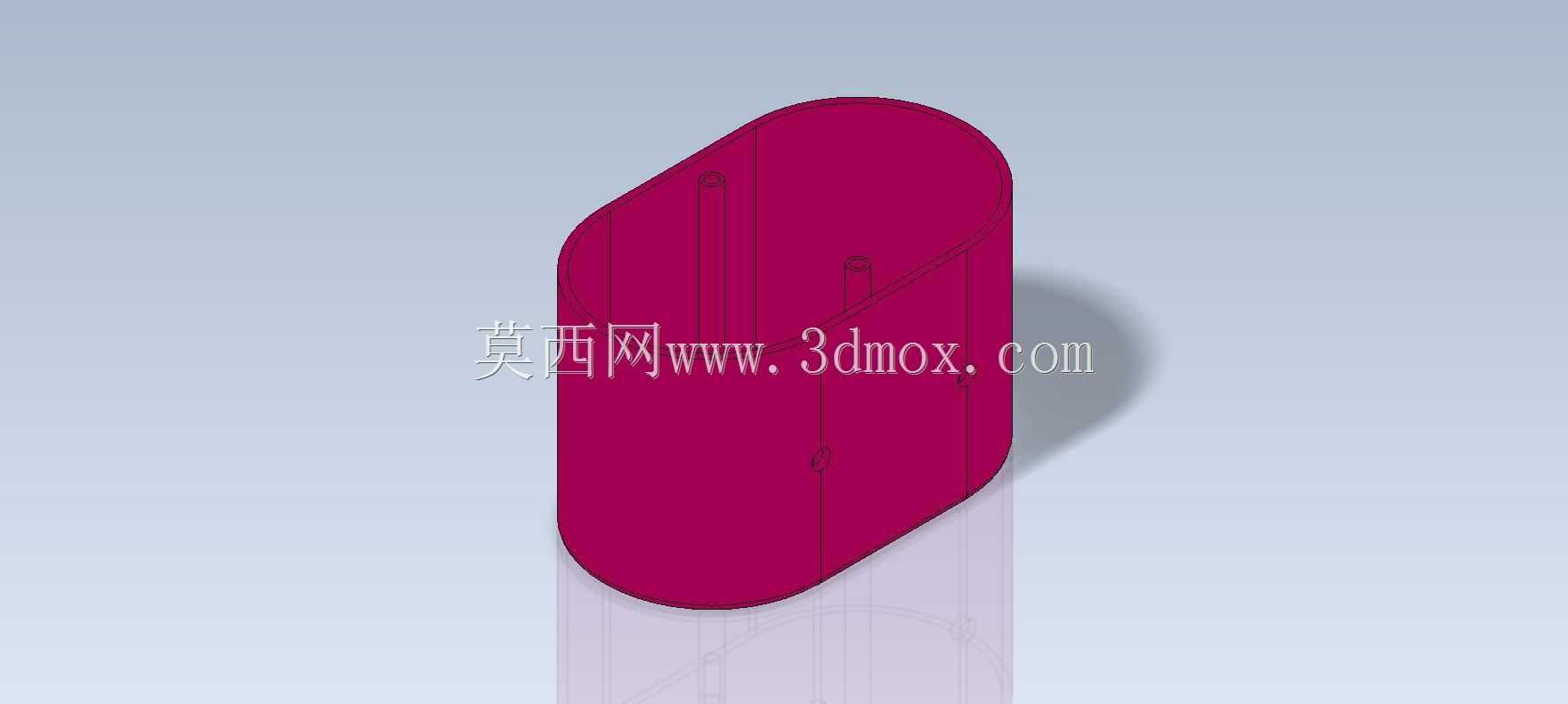

带内部立柱腰圆透明容器结构设计

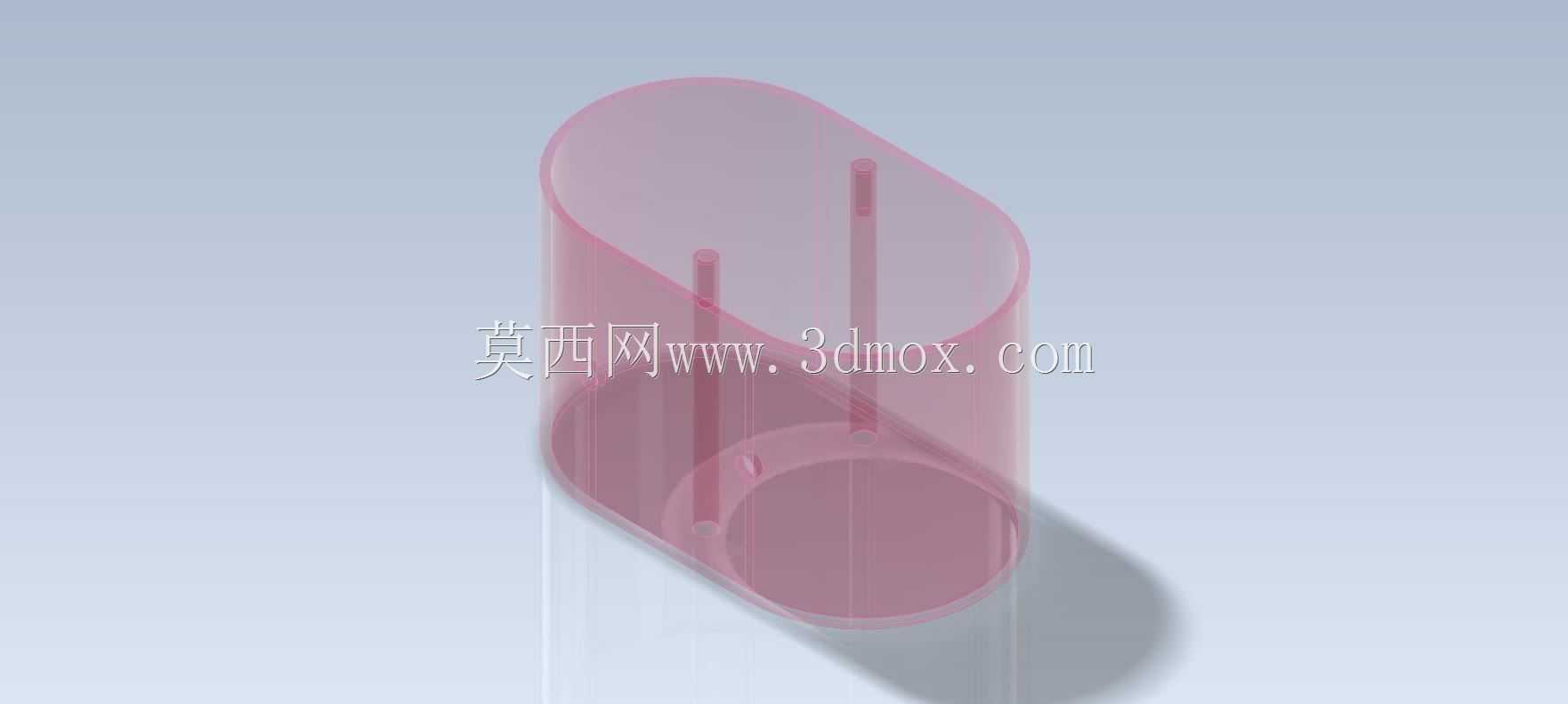

　　做这类腰圆截面带内立柱的透明壳体结构，最先要考虑的是实际工况下的装配适配性，这类结构常出现在小型储液腔体、传感器防护外罩、教学演示教具的结构设计中，不同场景下的设计侧重差异不小。如果是作为小型储液腔体使用，腰圆截面的设计相比纯圆柱结构，能在有限的安装宽度下获得更大的内部容积，同时避免方形截面的应力集中问题，壳体的壁厚要根据内部承载的介质压力做调整，透明材质多选用PMMA或者PC，这两种材料的透光性满足可视化观察需求，同时具备足够的结构强度，日常工况下耐受常规的弱酸弱碱介质不会出现开裂问题。内部的两根立柱不是随意布置的，位置刚好对应腰圆截面两个直边段的内侧，立柱的作用一方面是作为内部组件的安装支撑柱，比如液位检测模块、导流组件都可以通过这两根立柱做定位固定，省去额外的安装支架，减少腔体内部的零件数量，降低装配复杂度；另一方面立柱和壳体一体成型的话，能提升整个壳体的结构刚性，避免透明壳体在受外力挤压或者温度变化时出现变形，尤其是腰圆结构的圆弧段和直边段衔接位置，是应力集中的高发区，立柱的存在可以分散该区域的结构应力，减少长期使用后出现开裂的概率。

　　从安装边界来看，这类腰圆结构的安装固定通常依托底部的法兰边或者底部平面做锁附，底部的圆形平面区域是主要的承载面，设计时要保证底部平面的平面度公差控制在0.1mm以内，避免安装后出现倾斜导致密封失效，如果是带密封需求的腔体，底部还要预留密封槽的安装位置，密封槽的尺寸要匹配对应的O型圈线径，压缩量控制在15%-25%之间，既能保证密封效果，又不会因为压缩量过大导致O型圈永久变形失效。壳体的高度方向尺寸要匹配内部安装组件的总高度，两根立柱的高度要略低于壳体的上口平面，避免和上盖装配时出现干涉，立柱顶端要设计定位止口或者螺纹孔，方便上盖或者内部组件的锁附固定，螺纹孔的深度要考虑螺丝的锁入深度，一般不小于螺丝公称直径的1.5倍，保证连接强度足够。

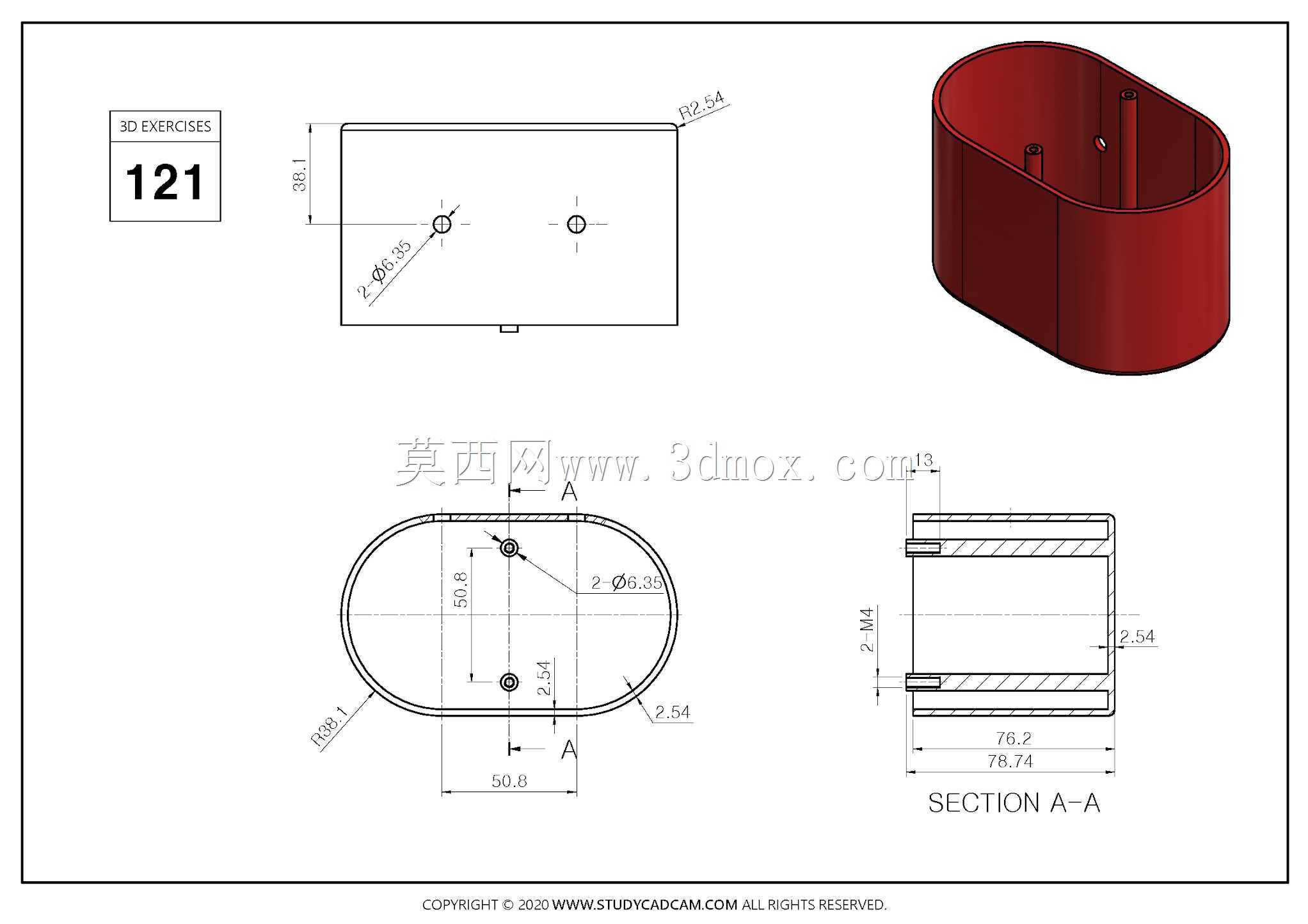

　　设计思路上，做这类结构的三维建模时，优先绘制腰圆截面的草图，要注意两个圆弧段的圆心距和圆弧半径的匹配，保证直边段和圆弧段相切衔接，没有拐点，不然拉伸后会出现曲面不光顺的问题，后续做抽壳的时候容易出现壁厚不均的情况。抽壳操作时要统一壳体的壁厚，透明件的壁厚一般控制在2-3mm之间，壁厚过薄容易出现成型缺陷，壁厚过厚会导致透光性下降，同时增加材料成本。内部的立柱要和壳体做布尔合并，保证是一体结构，立柱和壳体底面、内壁衔接的位置要做圆角过渡，圆角半径不小于0.5mm，避免应力集中，同时也能减少成型时的缩水问题。如果是用于传感器防护外罩的场景，透明壳体还要考虑透光率的要求，内壁要做抛光处理，避免光线折射影响内部传感器的检测精度，立柱的位置要避开传感器的检测光路，不能遮挡检测区域，这时候就需要根据传感器的检测角度调整立柱的径向位置，在保证结构强度的前提下，尽量减少对检测光路的遮挡。

　　实际应用中，这类结构还常作为流体实验的演示腔体，腰圆的截面形状可以让流体在腔体内流动时减少死角，相比方形腔体不容易出现介质沉积，透明的壳体可以直观观察内部流体的流动状态、内部组件的工作状态，方便实验过程中的数据记录和现象观察。这时候壳体的内壁粗糙度要控制在Ra0.8以下，减少流体流动的阻力，同时避免杂质附着在内壁上影响观察效果。两根立柱还可以作为导流板的安装基础，根据实验需求加装不同角度的导流板，调整腔体内的流体流态，不需要额外改动壳体的主体结构，拓展了结构的使用场景。在做结构验证的时候，要重点校核立柱和壳体衔接位置的结构强度，在承受额定内部压力或者外部冲击时，该位置的应力不能超过材料的许用应力，必要时可以在立柱根部增加加强筋，加强筋的厚度不超过壳体壁厚的0.6倍，避免成型时出现表面缩痕，影响透明件的外观和透光效果。
