斜切带槽定位支撑块结构建模练习

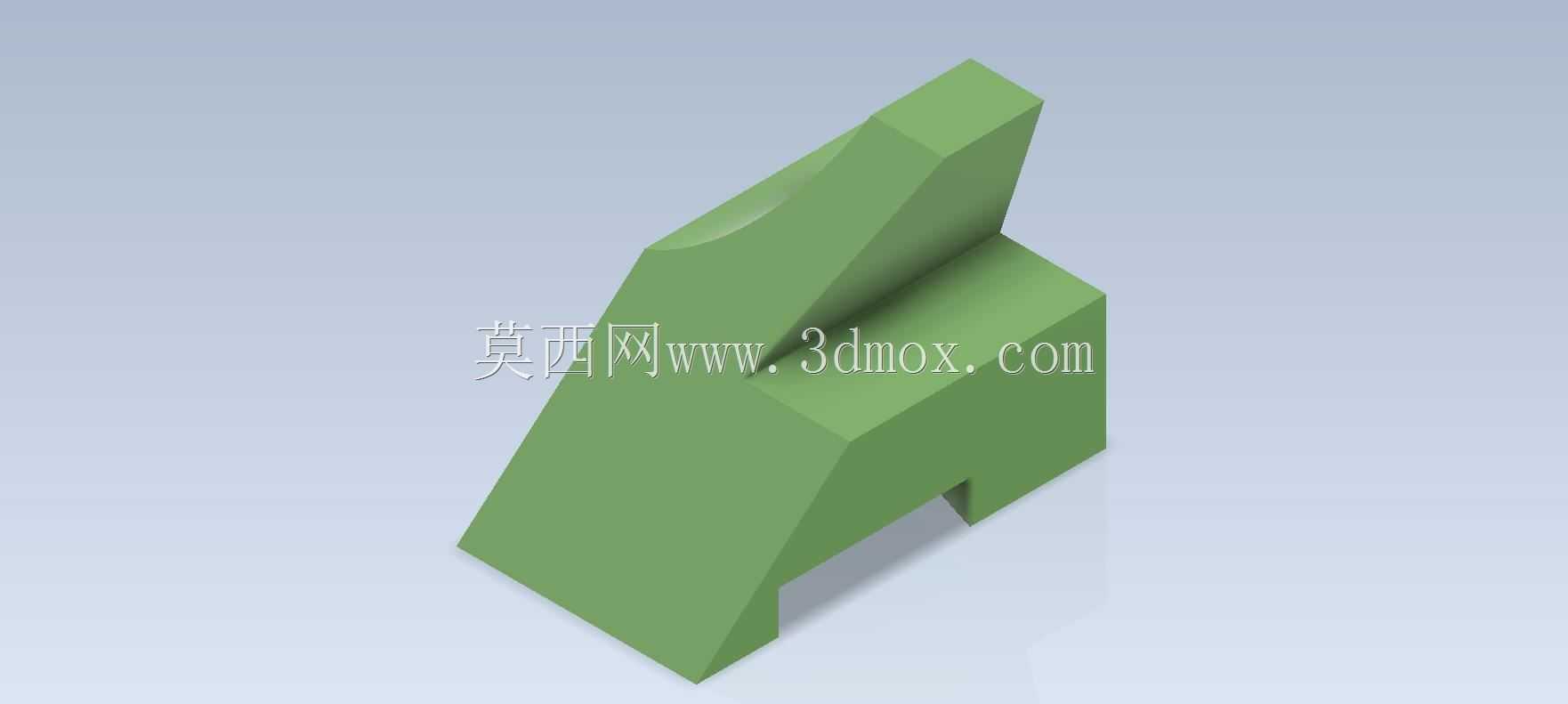

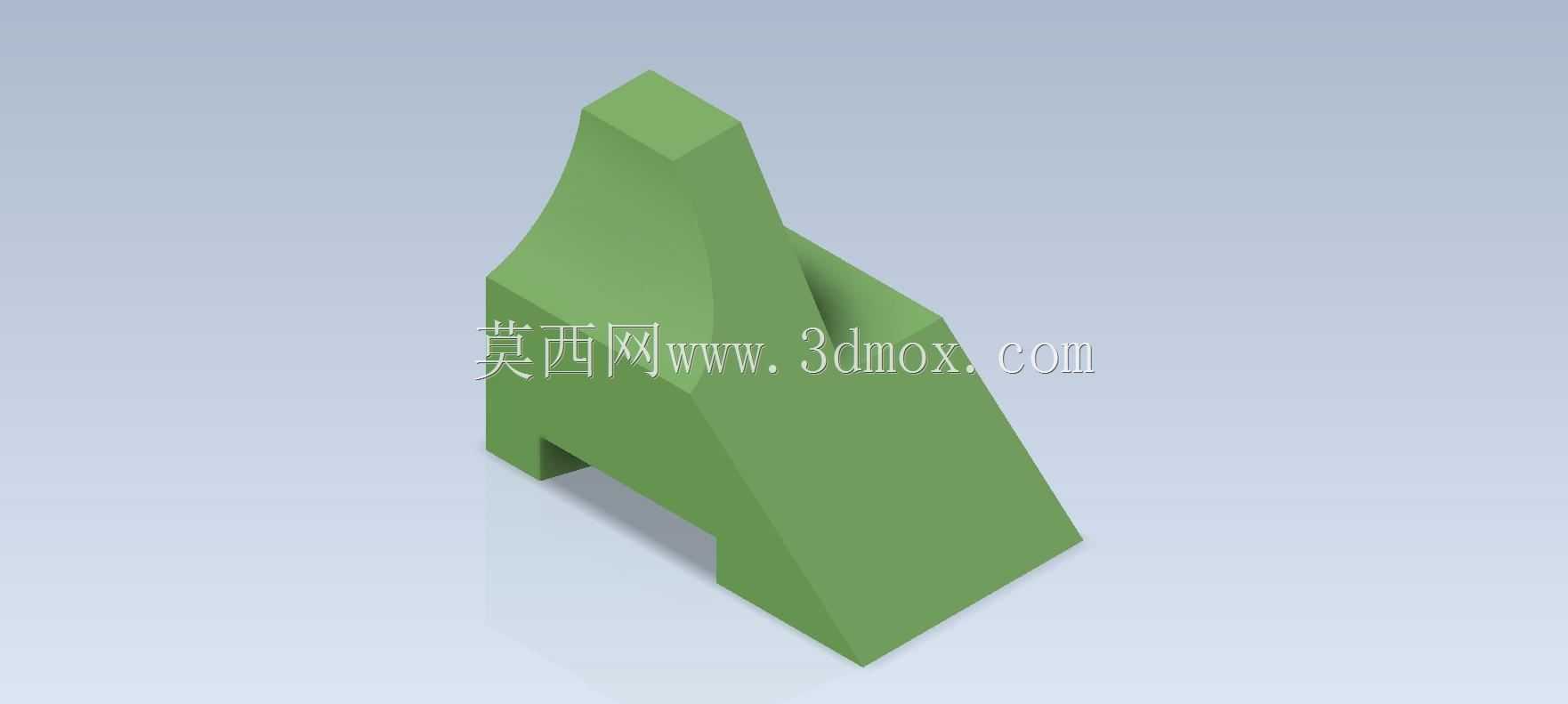

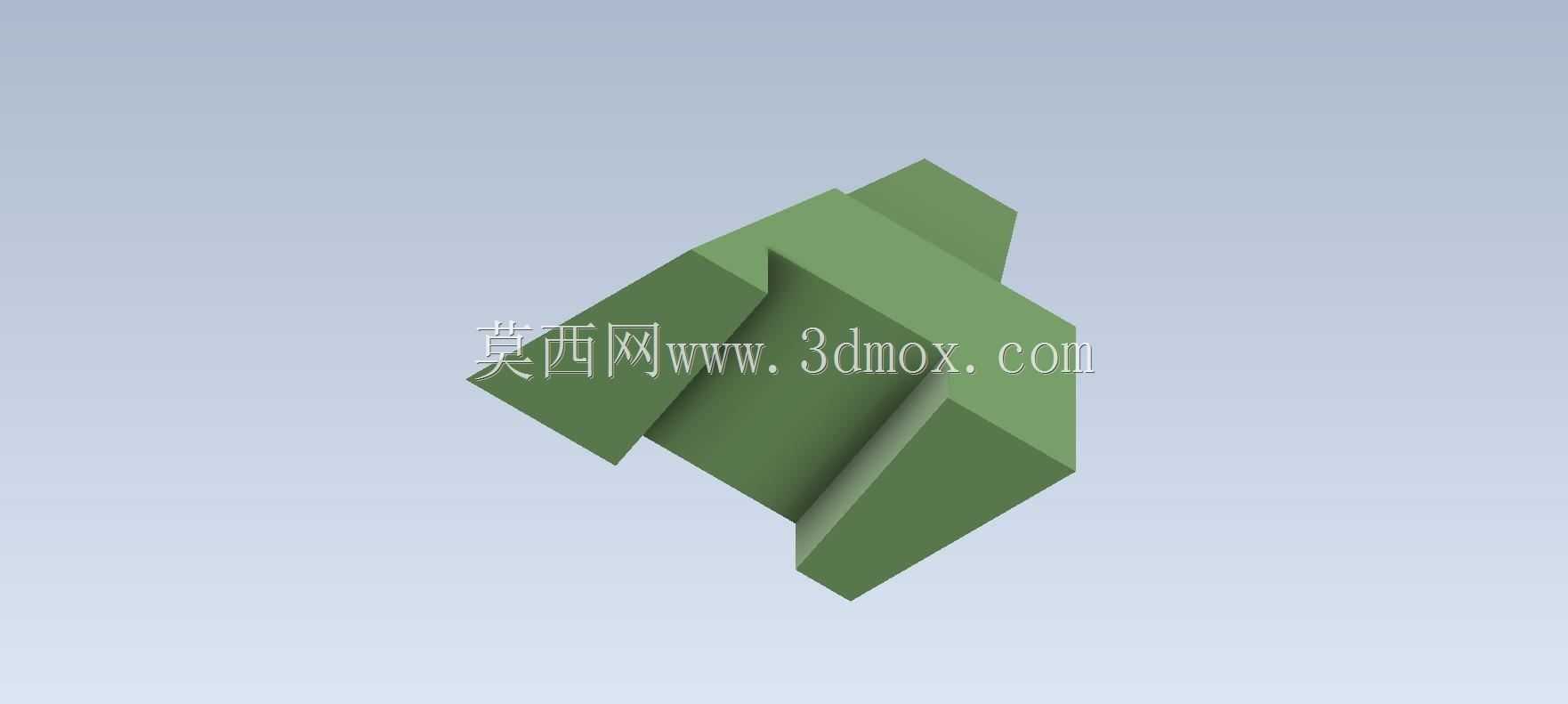

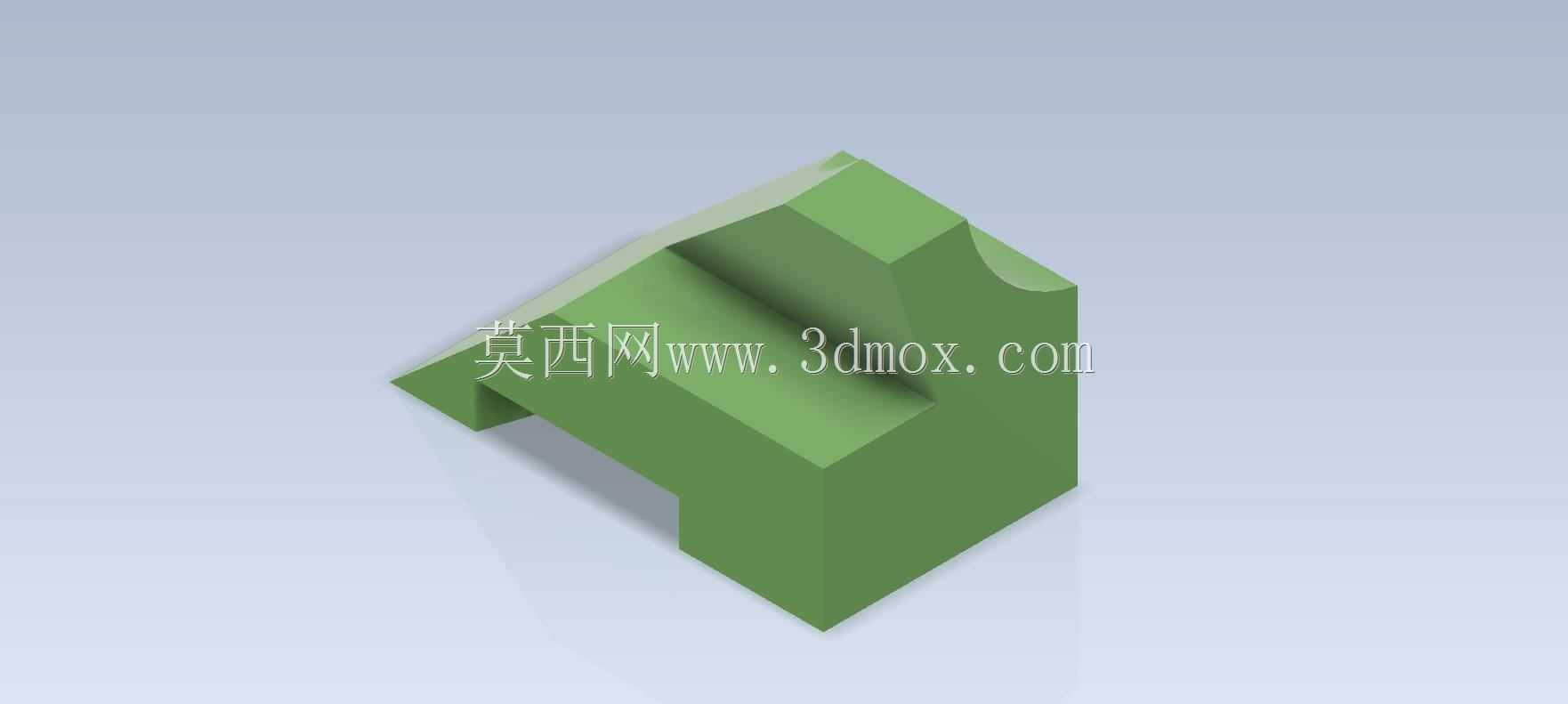

　　在工装夹具、非标自动化设备的定位工位中，这类带斜切面与底部开槽的支撑块是十分常见的功能零件，主要承担工件定位、侧向支撑以及安装基准的作用，常见于机加工工装的定位工位、装配线的工件承托位置，也可作为小型检测设备的工件定位基准件使用。从结构设计逻辑来看，该零件采用整体式块体结构，主体为实心矩形块基础形态，上部做了大角度斜切处理，斜切面并非平面直切，而是在斜切与竖直立面的交接位置做了圆弧过渡处理，能够避免尖角应力集中，同时在工件贴合支撑时不会因为锐边刮伤工件表面，也能减少零件自身在热处理或者长期受力情况下的尖角崩裂风险。零件下部靠近安装侧的位置开有矩形通槽，这个槽的作用主要有两个，一是作为安装让位槽，适配安装基座上的凸台定位结构，

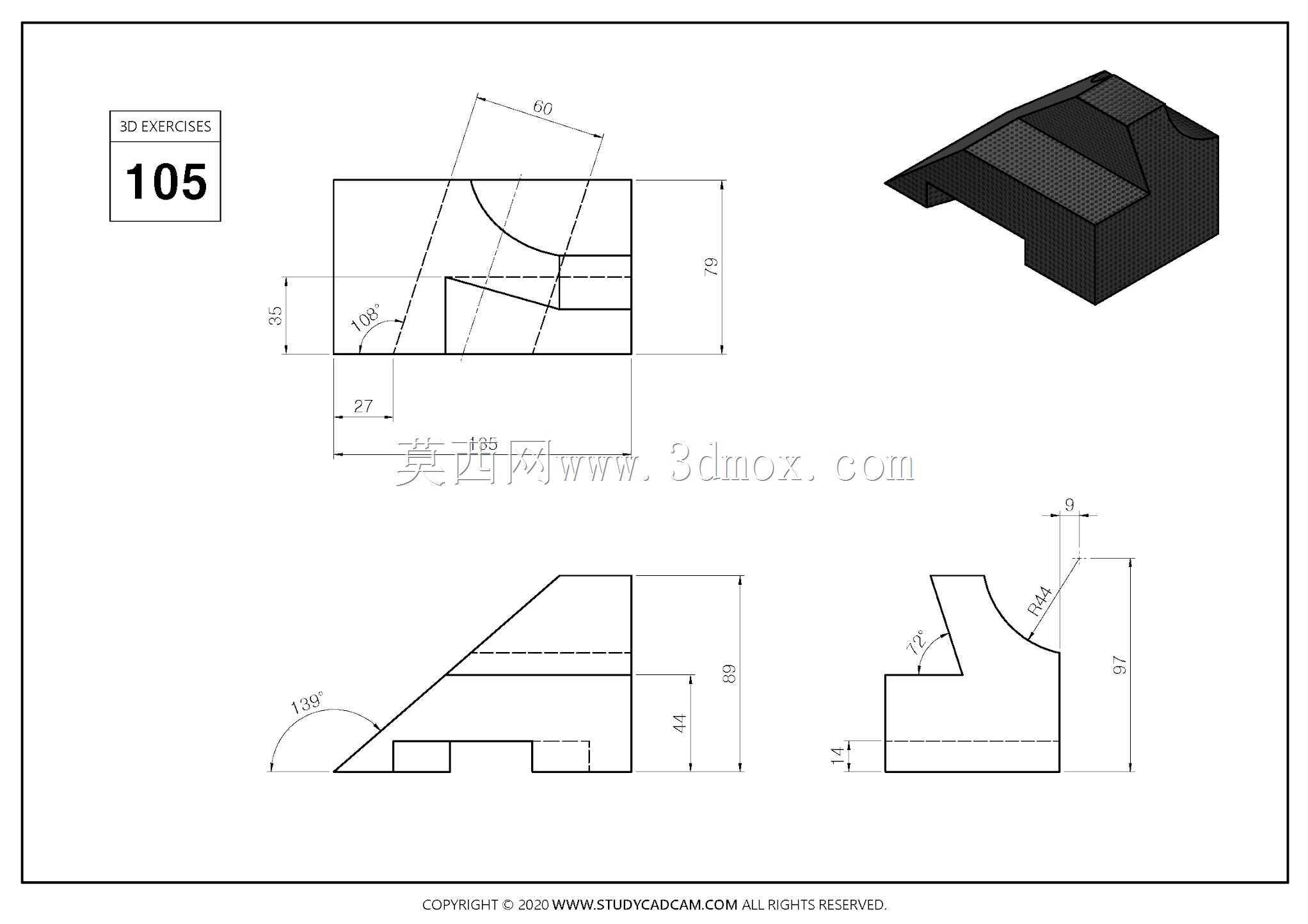

　　实现快速卡装定位，减少安装时的调整工作量；二是可以通过槽位配合锁紧螺栓，实现零件在基座上的位置微调，适配不同尺寸工件的支撑定位需求。从外形尺寸边界来看，该零件整体长宽高比例约为2:1:2.5，属于小型块状支撑件，安装时底部平面完全贴合基座安装面，接触面积充足，能够保证支撑稳定性，不会在工件压紧或者受力过程中出现偏移。斜切面的角度设计经过受力校核，当工件放置在斜面上时，垂直于斜面的分力能够将工件压向定位基准面，同时水平分力不会让工件产生滑移，配合侧面的竖直定位面，能够实现两个方向的自由度限制，满足六点定位原理中的两个定位点约束要求。在建模过程中，这类零件需要重点关注几个特征的处理：首先是斜切面与圆弧过渡的相切约束，

　　必须保证过渡面顺滑无棱线，否则在实际加工时会出现接刀痕，影响支撑面的平面度要求；其次是底部开槽的位置精度，槽的侧面与零件主体侧面的平行度需要控制在合理公差范围内，否则安装时会出现卡滞，无法顺利滑入基座的定位凸台；另外零件的所有非安装边都做了小倒角处理，去除加工毛刺，避免装配时划伤操作人员。从实际使用场景出发，这类支撑块一般采用45号钢加工制作，表面做发黑处理提升防锈能力，支撑面如果需要更高的耐磨性，也可以做局部淬火处理，硬度达到HRC40-45即可满足长期使用的磨损要求。在装配关系上，该零件不需要额外的复杂连接结构，通过底部槽位穿入T型螺栓，拧紧螺母即可完成固定，拆卸调整都十分方便，适合小批量多品种的生产工位快速换型使用。

　　设计时还需要考虑零件的受力变形量，因为是实心块体结构，在常规的工件支撑受力下，变形量可以控制在0.01mm以内，完全满足普通机加工和装配工位的定位精度要求，如果是用于高精度检测工位，也可以将材质更换为花岗岩或者硬质铝合金，进一步降低温度变形带来的精度影响。斜切面的粗糙度要求一般达到Ra1.6即可，不需要过高的镜面要求，既能够保证与工件的贴合度，也能控制加工成本。底部安装面的粗糙度要求达到Ra3.2，保证与基座的贴合紧密性，避免安装后出现倾斜。这类零件虽然结构简单，但是在非标设计中属于高频使用的基础定位元件，建模时需要充分考虑加工工艺性，避免出现无法加工的内尖角，所有内角都预留合适的铣刀加工圆角，减少电火花加工的工序，降低制造成本。同时在特征建模顺序上，应该先绘制主体块体，再做斜切处理，之后添加圆弧过渡，最后加工底部槽位和倒角，这样的建模顺序特征树逻辑清晰，后续修改尺寸参数时不会出现特征报错，方便根据实际工位需求快速调整斜切角度、槽宽以及整体外形尺寸，提升设计复用效率。
