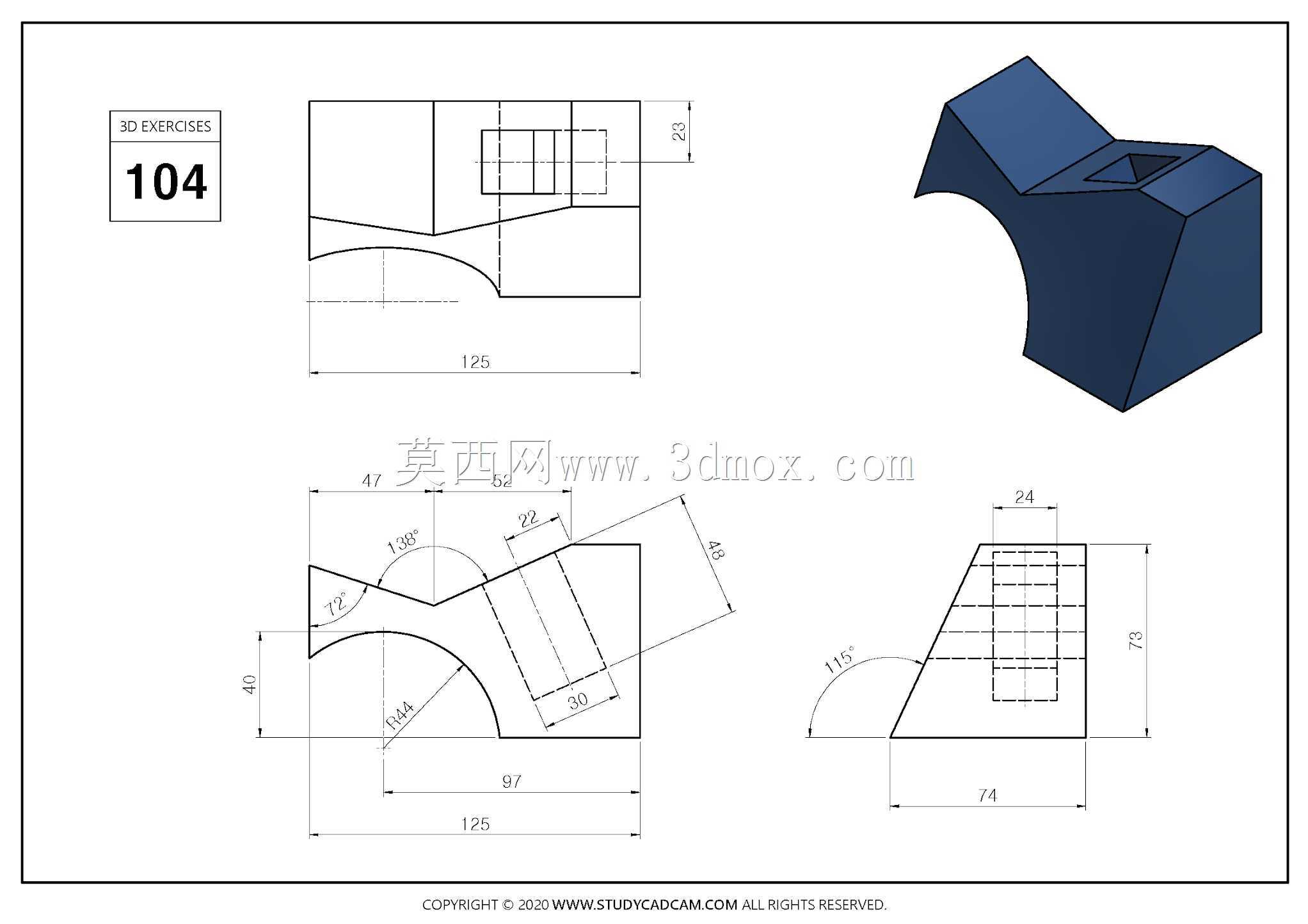

带方槽拱形支撑机械练习结构件

　　这类带方槽与拱形缺口的块状结构件，常出现在机械基础技能训练、小型工装定位支撑、教学实训台的工位定位模块场景中，也可作为非标自动化设备里的简易支撑垫块使用，承担局部承托、限位、安装基准的作用。从结构设计逻辑来看，整体采用斜向块状基体作为核心承载主体，基体一侧延伸出水平凸台，可作为相邻零件的搭接贴合面，凸台平面的平面度公差通常控制在0.05mm以内，保证贴合时无间隙，避免支撑时出现应力集中导致的局部变形。基体上部开设的方形通槽，并非简单的减重设计，槽的内壁可作为插装式定位件的配合面，槽口边缘做了0.2mm的倒角处理，既可以去除机加工后的毛刺，也能在插装配合件时起到导向作用，避免硬插刮伤配合面。基体下部的拱形缺口设计，

　　一方面是为了避让下方穿过的管线、轴类零件或者凸起的安装基面，减少整体结构的安装干涉，拱形的曲面轮廓采用等半径圆弧过渡，相比直角缺口能更好地分散承载时的应力，避免缺口处出现应力断裂的风险，拱形面的粗糙度通常控制在Ra3.2即可满足使用要求，不需要过高的表面精度。从安装边界来看，这类支撑件的底部两个斜向端面作为主要安装贴合面，安装时需要保证两个端面与安装基面的接触面积不低于设计面积的85%，通常会在两个端面上预留沉头孔位用于螺栓锁紧，沉头孔的深度要保证螺栓锁紧后头部不高出端面，避免影响其他零件的装配。整体结构的壁厚设计保持均匀，最薄处的壁厚不小于8mm，保证在承受100kg以内的垂直载荷时不会出现形变，斜向基体的倾斜角度经过受力校核，

　　在常规支撑工况下不会出现侧翻风险。设计这类结构时，首先要确定下部拱形缺口的避让半径，根据需要穿过的零件最大外轮廓确定圆弧尺寸，再反向推导基体的整体高度，保证拱形顶部到基体上表面的壁厚满足强度要求；上部方槽的位置要根据配合的定位件尺寸确定，槽的中心与基体承载中心的偏移量不能过大，避免承载时出现偏载力矩；侧面延伸的水平凸台厚度通常取基体厚度的1/3，既保证凸台的搭接强度，也不会过多增加整体结构的重量。在实际实训建模练习中，这类结构可以很好地训练拉伸、切除、倒角、圆弧过渡这些基础建模命令的使用，同时也能让初学者理解结构设计中避让、应力分散、配合面设计的基础逻辑，避免只追求外形相似而忽略工程实际的装配与强度要求。

　　这类零件的材质通常选用45号钢或者铝合金，根据承载需求选择，45号钢材质的零件需要做发黑处理防锈，铝合金材质的零件做阳极氧化处理提升表面硬度，不管选用哪种材质，所有锐边都需要做倒钝处理，避免安装调试时划伤操作人员。在装配使用时，这类支撑件通常成对使用，保证支撑面的水平度，安装前需要清理安装基面的铁屑、杂物，避免贴合面存在杂质导致支撑倾斜，锁紧螺栓时要采用对角锁紧的方式，保证两个安装端面受力均匀，不会出现局部翘起的问题。
