双孔带耳立式安装连接基座结构设计

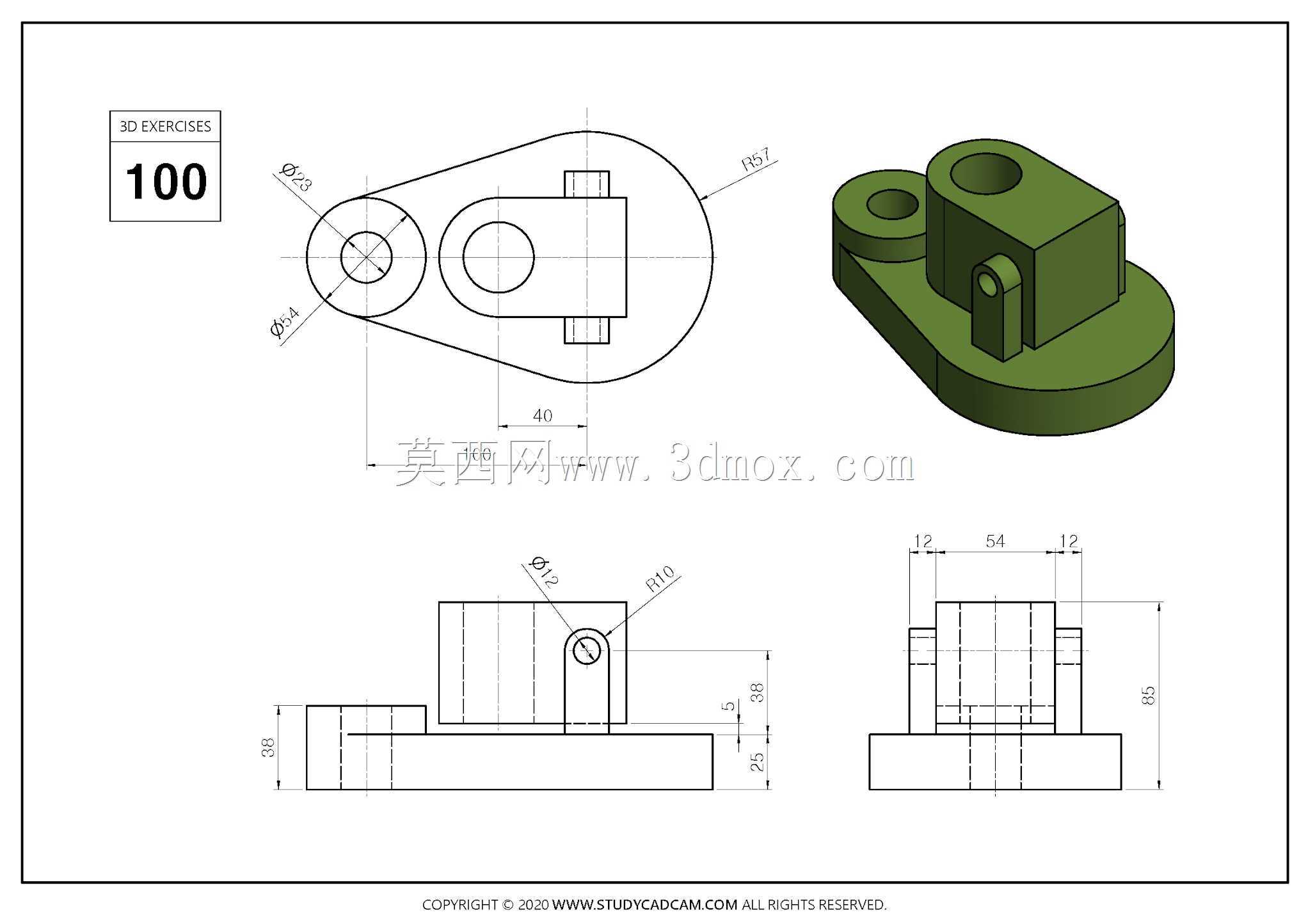

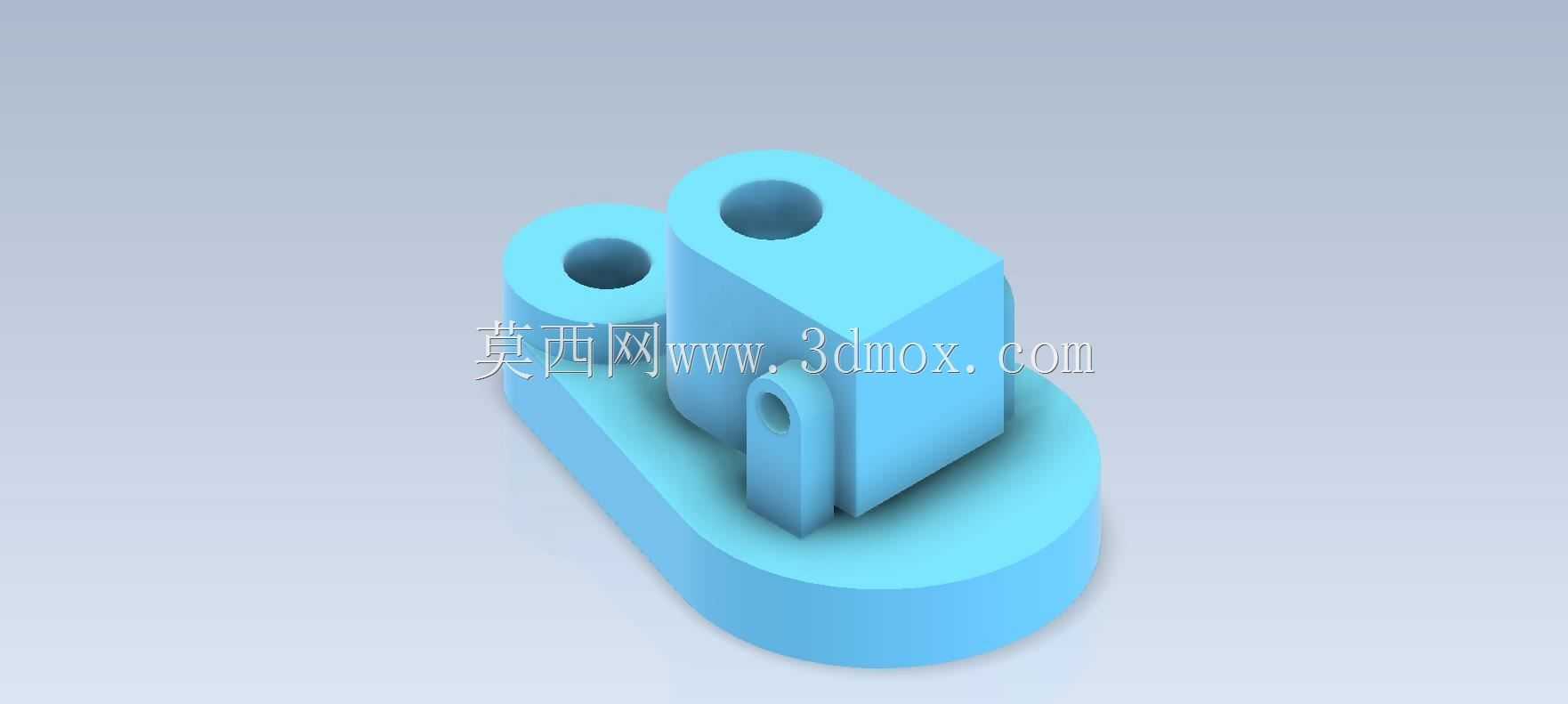

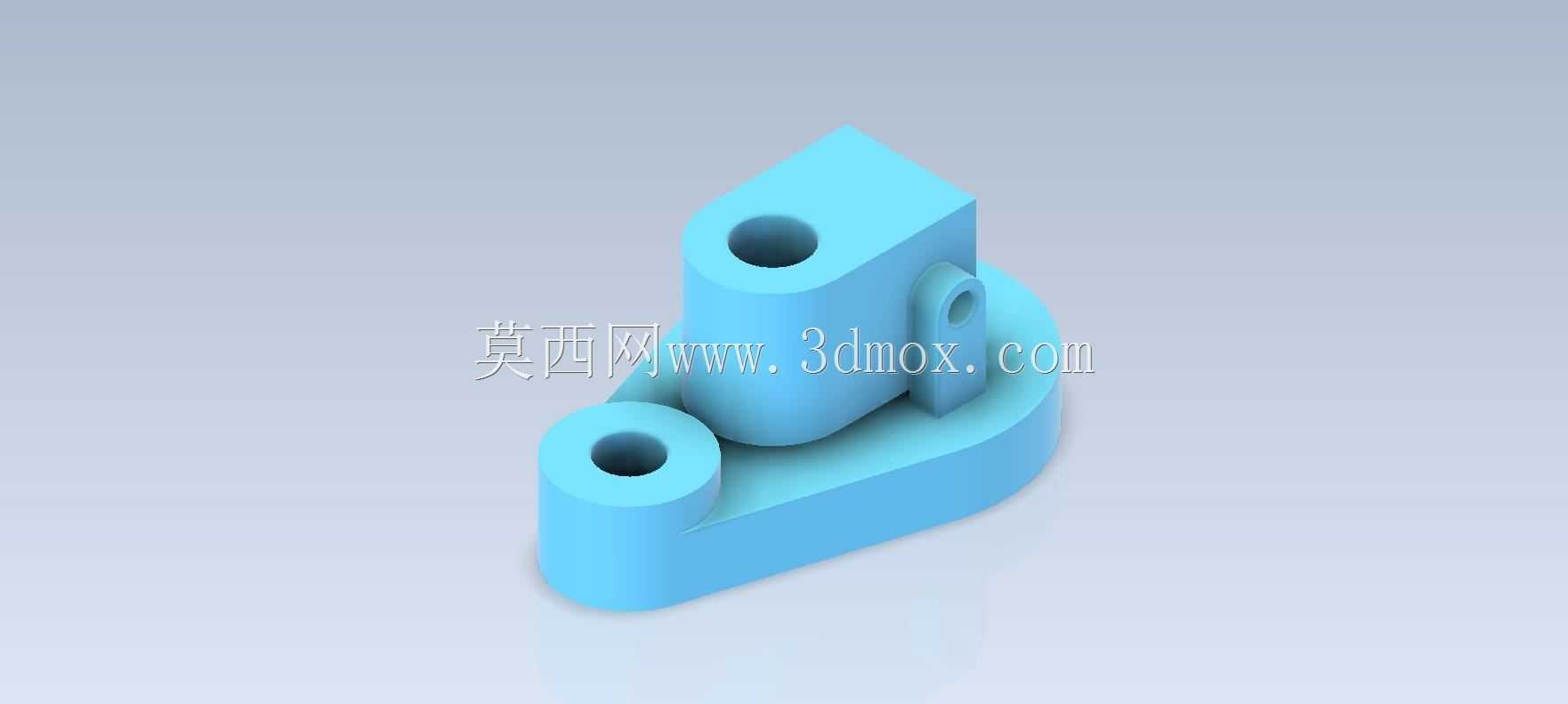

　　日常做结构设计练手时，这类带安装耳的双孔立式基座是非常典型的构型，很多小型气动回路、检测工位的辅助安装场景里都能见到类似结构的身影。先从实际安装边界说起，这类基座的底板为半圆弧过渡的类跑道型轮廓，底部完全贴合安装基准面，两个同轴的竖向通孔分别布置在底板的短轴端和立式凸台的顶端，孔位公差一般取H7级，既可以穿装螺栓完成基座自身的固定，也能作为导向轴、定位销的安装孔位，承载上方搭载的小型检测元件、微型气动接头或者轻载导向组件。侧面伸出的带孔安装耳是这个结构的设计巧思，很多新手建模时容易忽略这个耳片的实际作用——它不是装饰结构，而是用来穿装侧向的紧定螺钉，或者挂装小型拉簧、限位拉索，限制上方穿装杆件的周向转动，避免杆件受侧向力时跟转松脱，在小型传感器安装支架、手动工装的定位基座场景里，这个耳片能省掉额外做防转结构的工序，减少装配零件数量。

　　从设计思路上拆解这个结构，首先要确定两个竖向安装孔的中心距，这个尺寸直接决定了基座的安装适配范围，中心距过小会导致螺栓安装时扳手空间不足，中心距过大则会让基座整体轮廓变大，挤占设备内部的安装空间，建模时要先把两个孔的中心轴线定好，再围绕轴线做实体拉伸，立式凸台的高度要匹配上方搭载元件的安装高度，不能过高导致杆件悬伸太长出现挠度变形，也不能过矮导致元件和底板干涉，凸台和底板的衔接处做了R角过渡，避免直角处的应力集中，毕竟这类基座大多采用注塑或者铝合金铣削加工，直角衔接处不管是注塑冷却还是铣削加工，都容易出现应力残留，受载时开裂的风险会高很多。侧面的安装耳和凸台是一体化结构，耳片上的通孔轴线和两个主安装孔的轴线呈空间垂直状态，孔的位置要避开主孔的壁厚区域，不能出现钻穿主孔壁的问题，耳片和凸台的衔接处同样做了小圆角过渡，避免耳片受侧向拉力时从根部断裂。

　　实际应用中，这类基座常被用在小型自动化设备的检测工位，用来固定对射式光电传感器的发射端或者接收端，两个主孔穿装螺栓固定在设备的型材架上，耳片上的孔穿装紧定螺钉顶住传感器的外壳，防止设备运行时的振动导致传感器移位，出现检测误判的问题；也有不少手动工装会用这类基座作为定位柱的安装座，立式凸台的孔里压装定位销，底板固定在工装基板上，耳片的孔里拧入球头柱塞，给定位销提供侧向的阻尼，避免定位销在工件取放时被带出来。建模的时候要注意几个容易出错的细节：一是底板的半圆弧端和直边段的相切要完全约束，不能出现断差，不然加工出来的基座底部和安装面贴合不严，固定后会出现倾斜；二是两个主孔的倒角要做在孔的入口端，方便螺栓或者销轴的导入，不能把倒角做在安装贴合面那一侧，不然会导致基座垫起，安装不稳；三是安装耳的厚度要和凸台的壁厚匹配，不能做的太薄，不然拧紧紧定螺钉的时候耳片容易断裂，也不能做的太厚，浪费材料还增加不必要的重量。

　　从加工工艺角度看，这个结构如果采用铝合金6061材质铣削加工，只需要两次装夹就能完成所有特征的加工：第一次装夹毛坯料，铣削底板的底面和外轮廓，钻、铰两个主安装孔，铣出立式凸台的外圆；第二次翻面装夹，铣削凸台的顶面，加工侧面安装耳的外形，钻、铰耳片上的通孔，最后给所有棱边做0.5mm的倒角去毛刺，加工工序非常简洁，适合小批量加工使用。如果是采用ABS材质注塑生产，要注意拔模斜度的设置，立式凸台和安装耳的外表面要取1°左右的拔模斜度，内孔的拔模斜度可以取0.5°，避免脱模时刮伤孔壁，底板和凸台的衔接圆角要足够大，减少注塑时的缩痕风险。这类结构作为CAD练习案例非常合适，涵盖了拉伸、打孔、圆角、倒角这些最常用的建模命令，也能让练习者理解安装空间、应力集中、工艺适配这些实际设计中必须考虑的因素，不是单纯的画形状，而是要结合实际使用场景去调整每个特征的尺寸和位置，避免出现建模能画出来但是实际加工、装配用不了的问题。很多新手做这类练习的时候，只追求外形画的像，忽略了孔位的扳手空间、圆角的应力释放、拔模斜度这些细节，真正用到实际设计里就会出现各种装配干涉、强度不足的问题，通过这类基础构型的反复练习，能把结构设计的底层逻辑打扎实，后续做复杂设备的结构设计时，才能兼顾功能、工艺和成本的平衡。
