带斜向支撑座的弧形槽安装支架结构

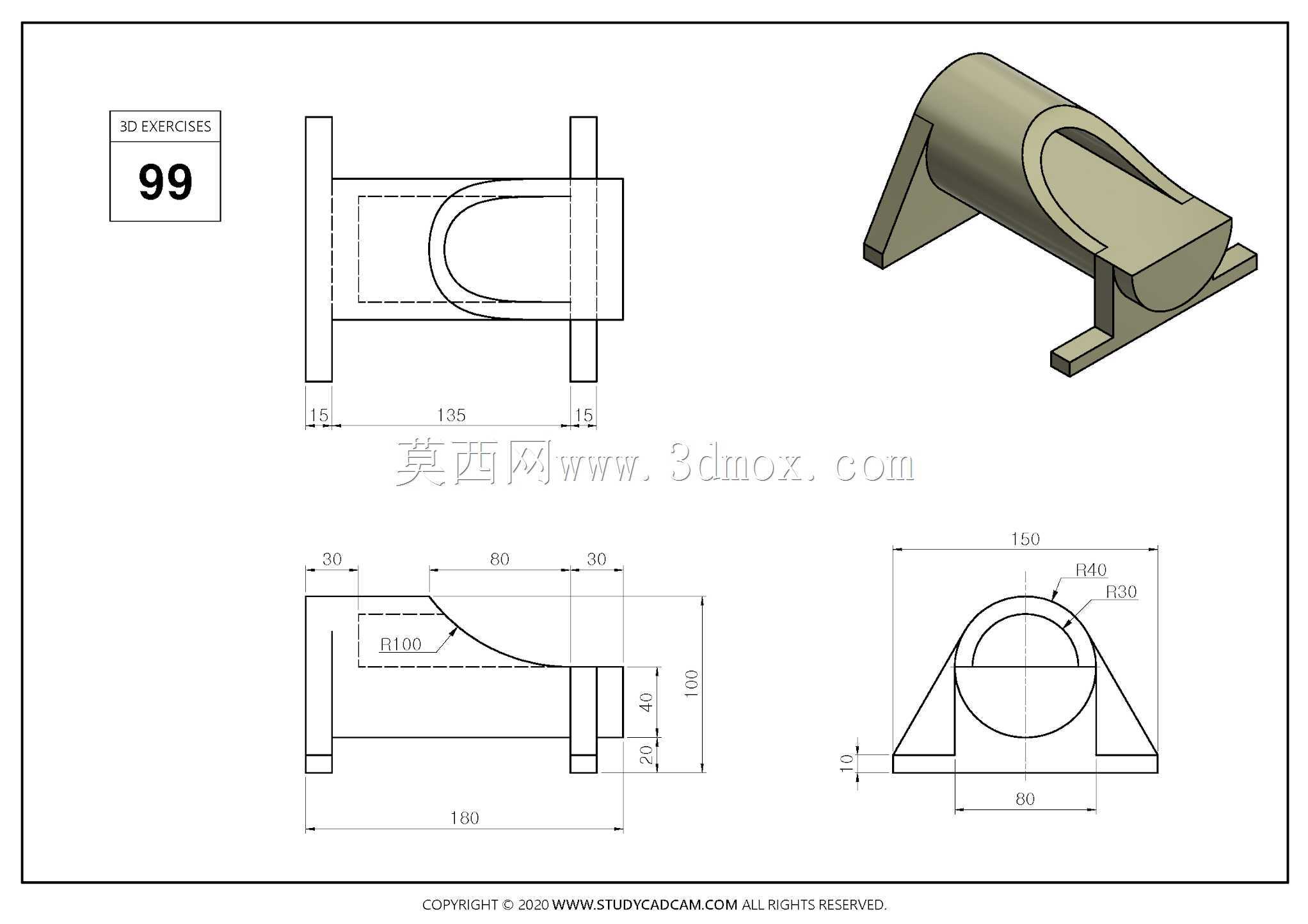

　　这类带弧形槽的斜支撑安装支架，在轻工输送线、小型检测设备的工位调整机构里应用十分广泛，很多时候会作为传感器、小型导向辊或者气动元件的安装承载件使用，核心作用是给被安装件提供可调整角度的支撑基础，同时保证安装后的结构刚性，避免设备运行过程中出现晃动偏移。从结构设计逻辑来看，主体的半圆弧槽是核心功能区域，槽体内壁需要做均匀的壁厚处理，常规设计中壁厚会控制在3-5mm区间，既保证槽体和被安装圆柱件配合时的接触面积，又不会因为壁厚过大造成材料浪费，槽体的开口角度通常预留120度左右的调整空间，配合侧面的锁紧孔位，可以实现被安装件在一定角度范围内的无级调整，调整到位后通过侧面的紧定螺钉锁紧，就能保证固定后的位置精度。

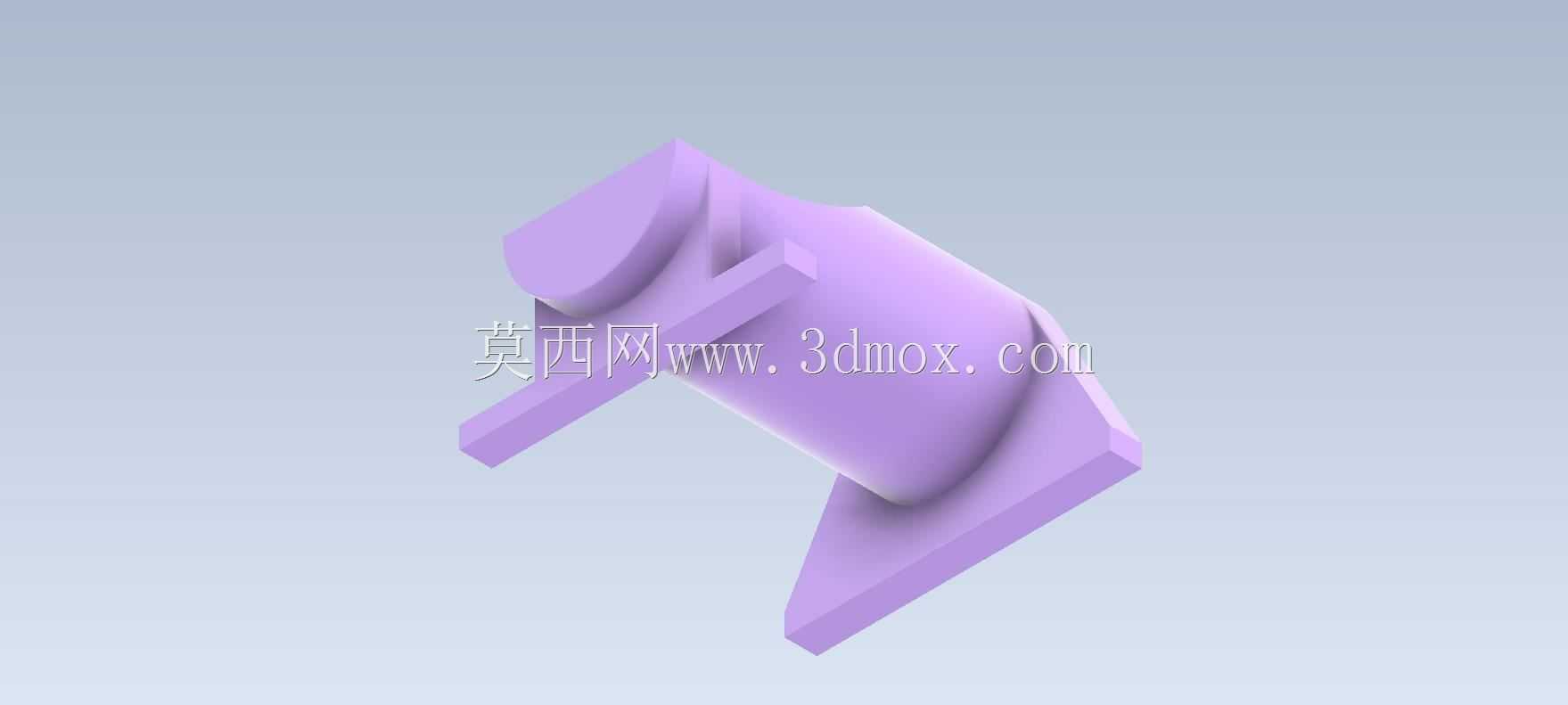

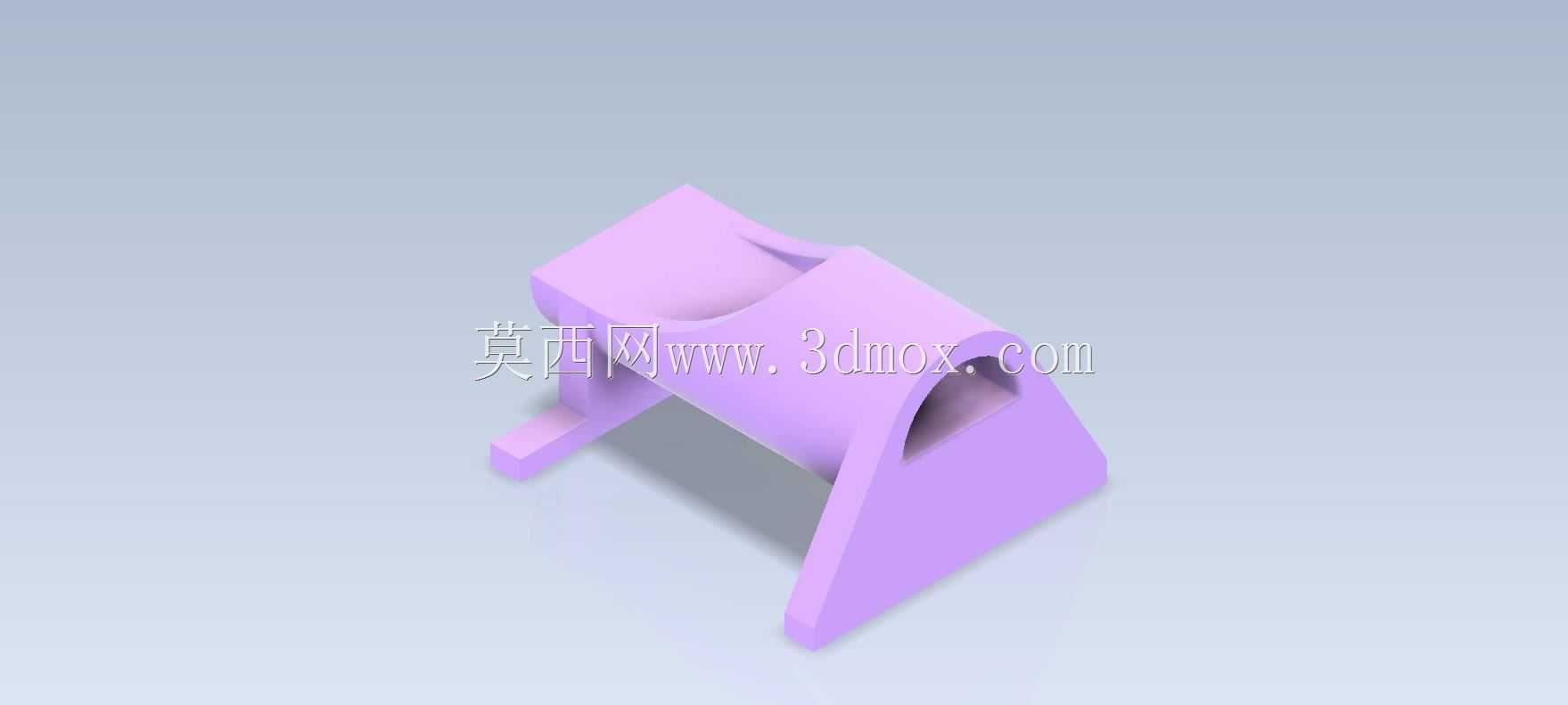

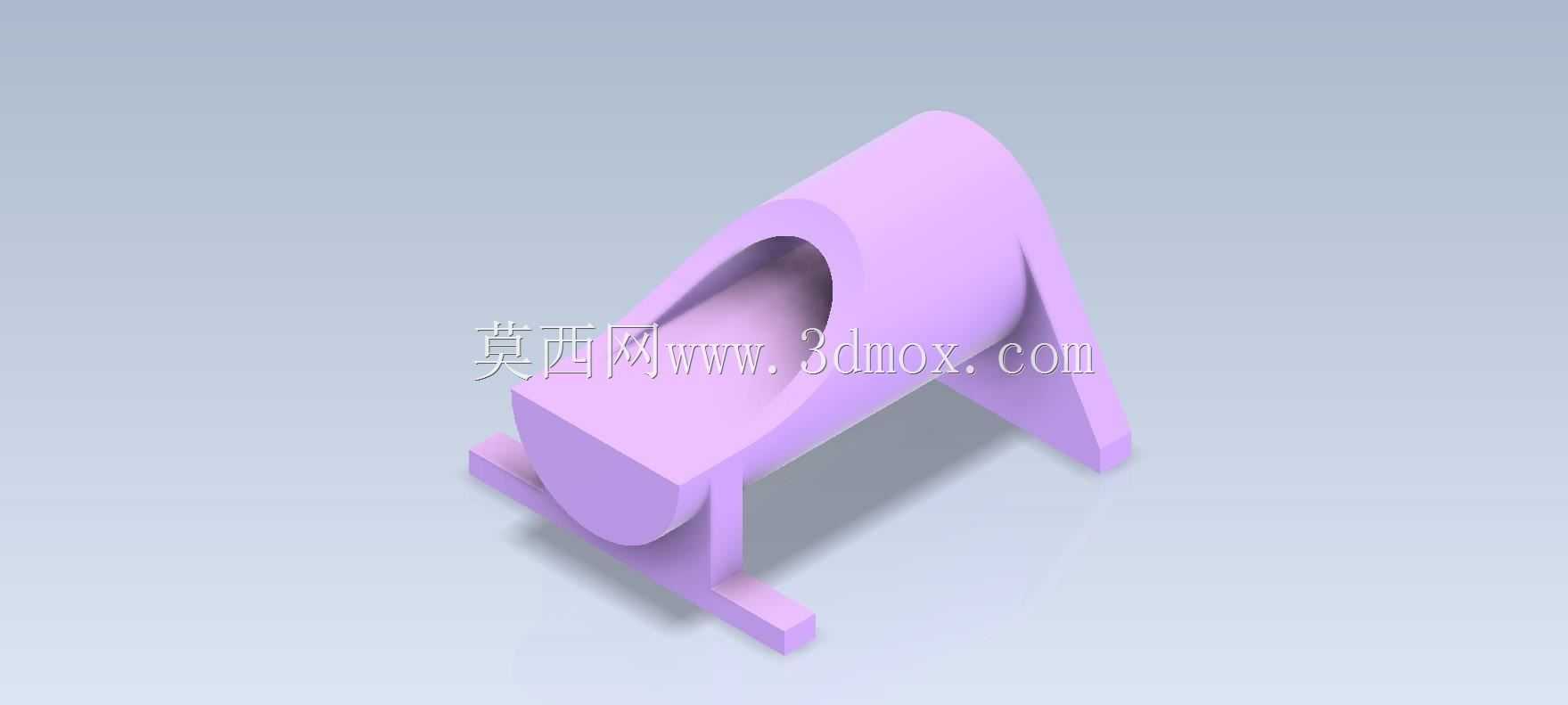

　　两侧的斜向支撑筋是结构刚性的关键，筋板从槽体底部一直延伸到底部安装脚板，和槽体、脚板采用一体化的圆角过渡，避免应力集中，很多新手建模的时候容易忽略过渡圆角，实际生产中如果是注塑或者铸造成型的话，直角位置很容易出现缩孔、应力开裂的问题，机加工的话直角位置也会存在应力集中，长期受交变载荷的话容易出现断裂。底部的两个安装脚板是整个支架和设备机架连接的部位，脚板上会预留对应的安装沉孔，沉孔的尺寸要匹配常用的内六角螺栓规格，通常M4或者M5的螺栓就能满足这类小型支架的固定需求，脚板的底面需要做平面度要求，一般平面度控制在0.1mm以内，保证安装的时候和机架表面完全贴合，不会出现安装翘曲的问题。实际选型使用的时候，

　　要先确认被安装圆柱件的外径和弧形槽的内径匹配度，配合间隙控制在0.2-0.5mm之间，间隙太大的话调整后容易出现窜动，间隙太小的话角度调整会比较卡涩，还要核算整个支架的承载能力，斜支撑筋的厚度如果是2mm的话，静态承载可以达到5kg左右，完全能满足小型传感器、导向辊这类轻载元件的安装需求，如果是承载更大的元件，就需要对应加厚筋板和槽体的壁厚。建模过程中要注意几个关键的尺寸边界：首先是支架的总高度，要匹配安装工位的空间高度，避免和周边的运动部件发生干涉；其次是两个安装脚板的中心距，要和机架上预留的安装孔位对齐，不然现场安装的时候会出现孔位错位的问题；还有弧形槽的中心高度，这个尺寸直接决定了被安装件的中心高，是和其他部件对位的关键尺寸，

　　公差一般要控制在±0.1mm以内。另外，槽体的端部要做轻微的倒角处理，一方面是安装的时候方便圆柱件滑入槽内，另一方面也能去除加工后的锐边，避免安装的时候划伤操作人员。这类支架如果是用在食品或者医疗相关的设备上，表面还要做抛光处理，避免积尘积料，如果是用在普通工业设备上，做常规的喷塑或者氧化处理就可以满足防锈需求。很多人在做这类练习模型的时候，容易把斜支撑筋的角度做的不合理，要么角度太陡导致支撑刚性不足，要么角度太缓占用过多的安装空间，常规设计里斜筋和水平面的夹角控制在45度到60度之间是比较合理的，既能保证支撑的刚性，又能控制整体的外形尺寸。还有槽体和支撑筋连接的位置，要做加厚处理，因为这个位置是整个支架受力最大的部位，被安装件的载荷会通过槽体传递到这个位置，再通过斜筋分散到底部的脚板上，如果这个位置壁厚太薄，受载的时候很容易出现断裂。实际生产中，这类小支架如果批量大的话会采用注塑或者压铸成型，批量小的话也可以采用铝型材机加工制作，不同的加工工艺对应的建模细节也有区别，注塑件要考虑拔模斜度，一般拔模角度做1度左右就可以，机加工件的话就不需要考虑拔模，但是要预留对应的加工余量。
