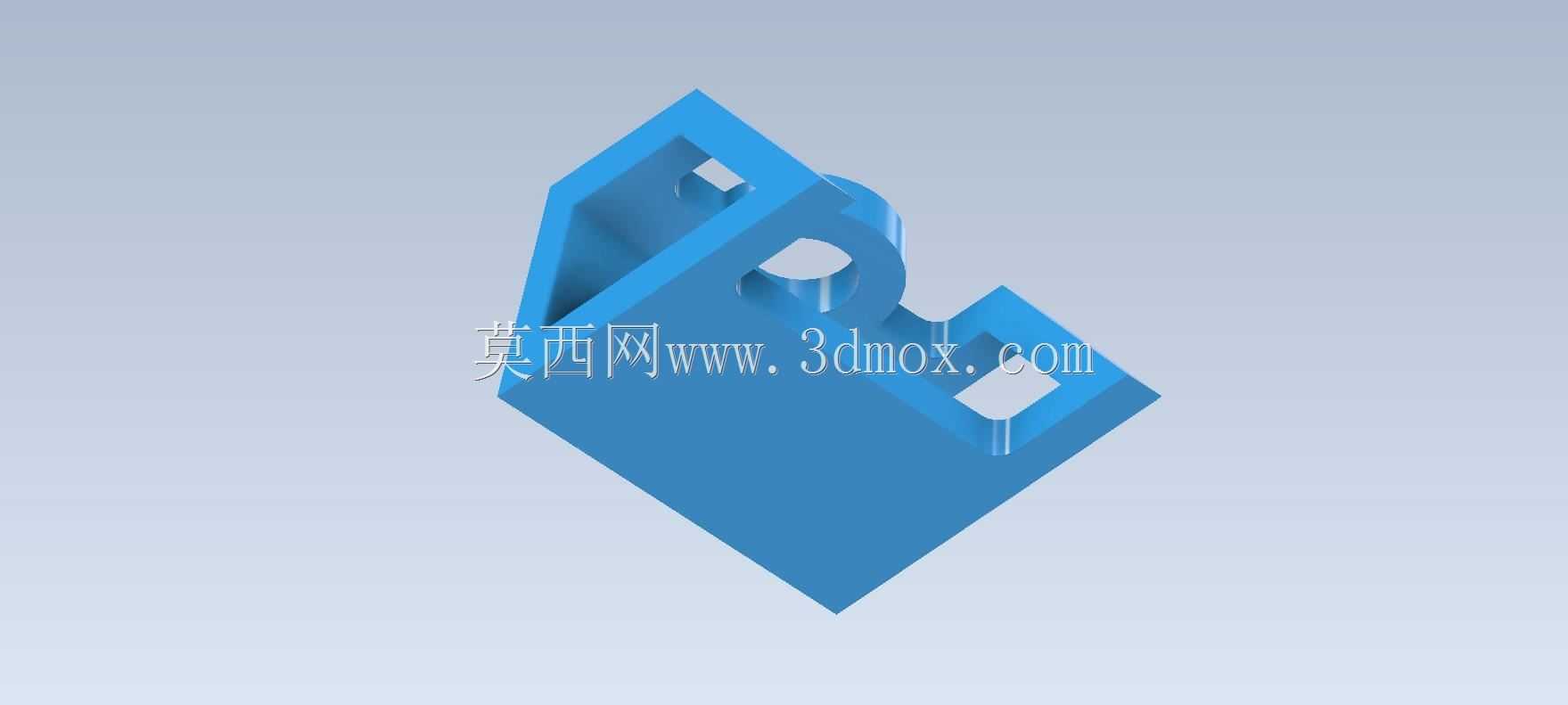

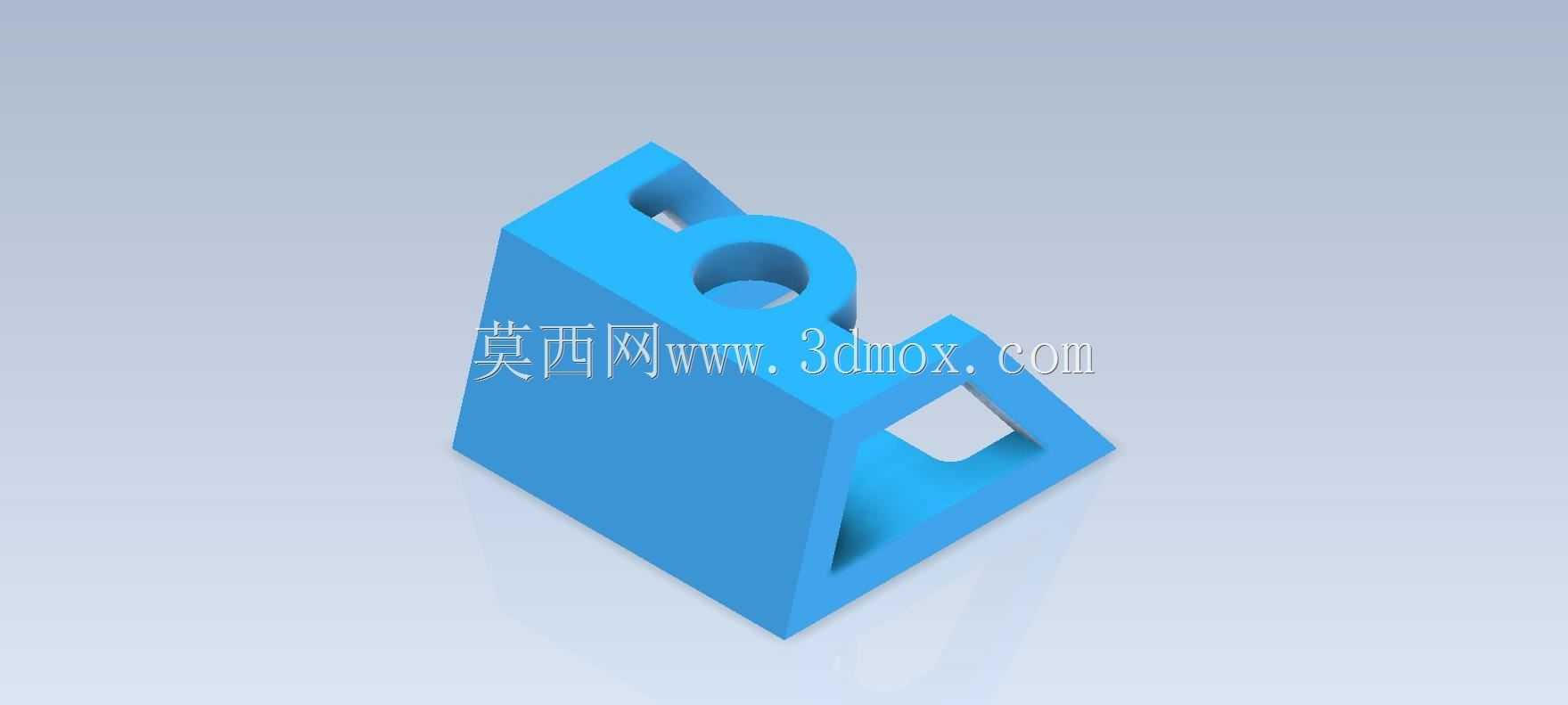

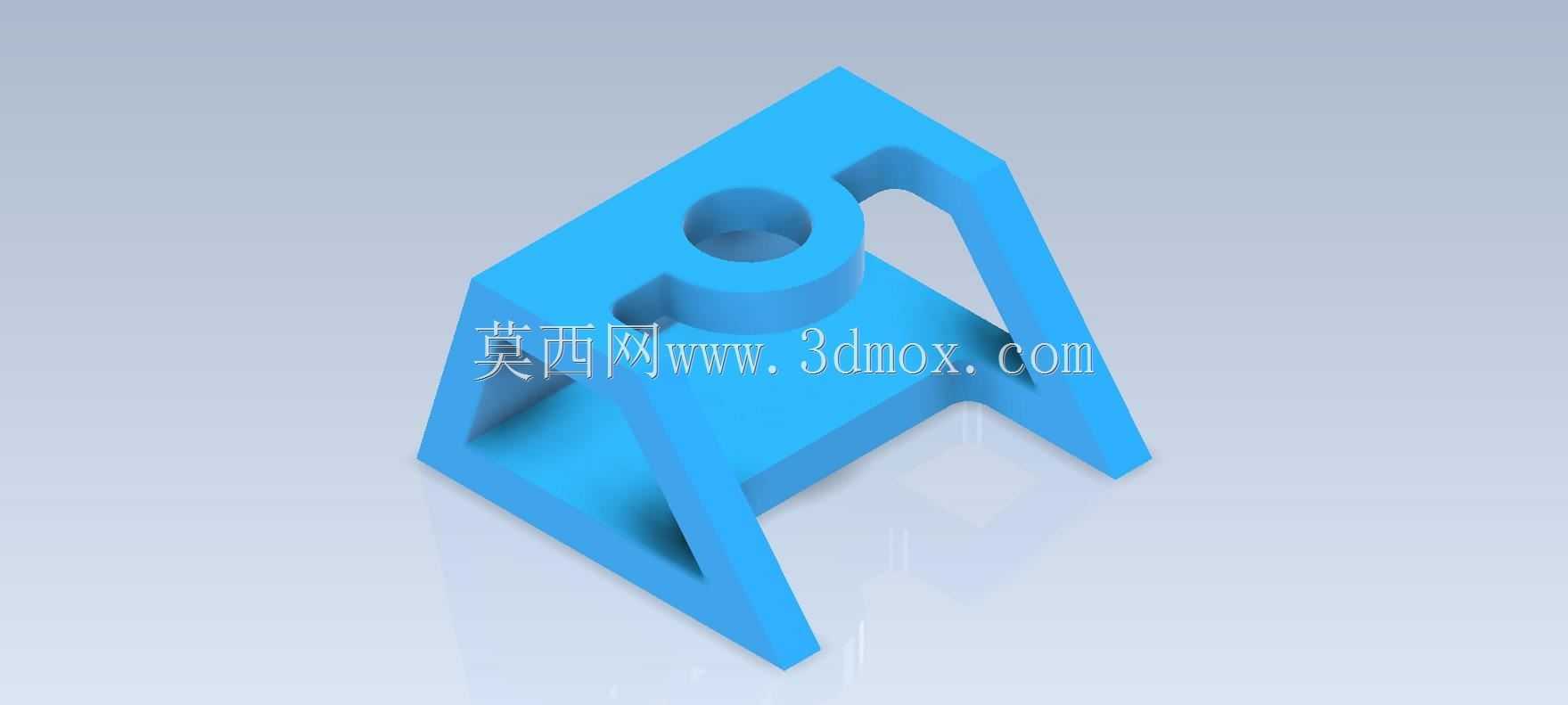

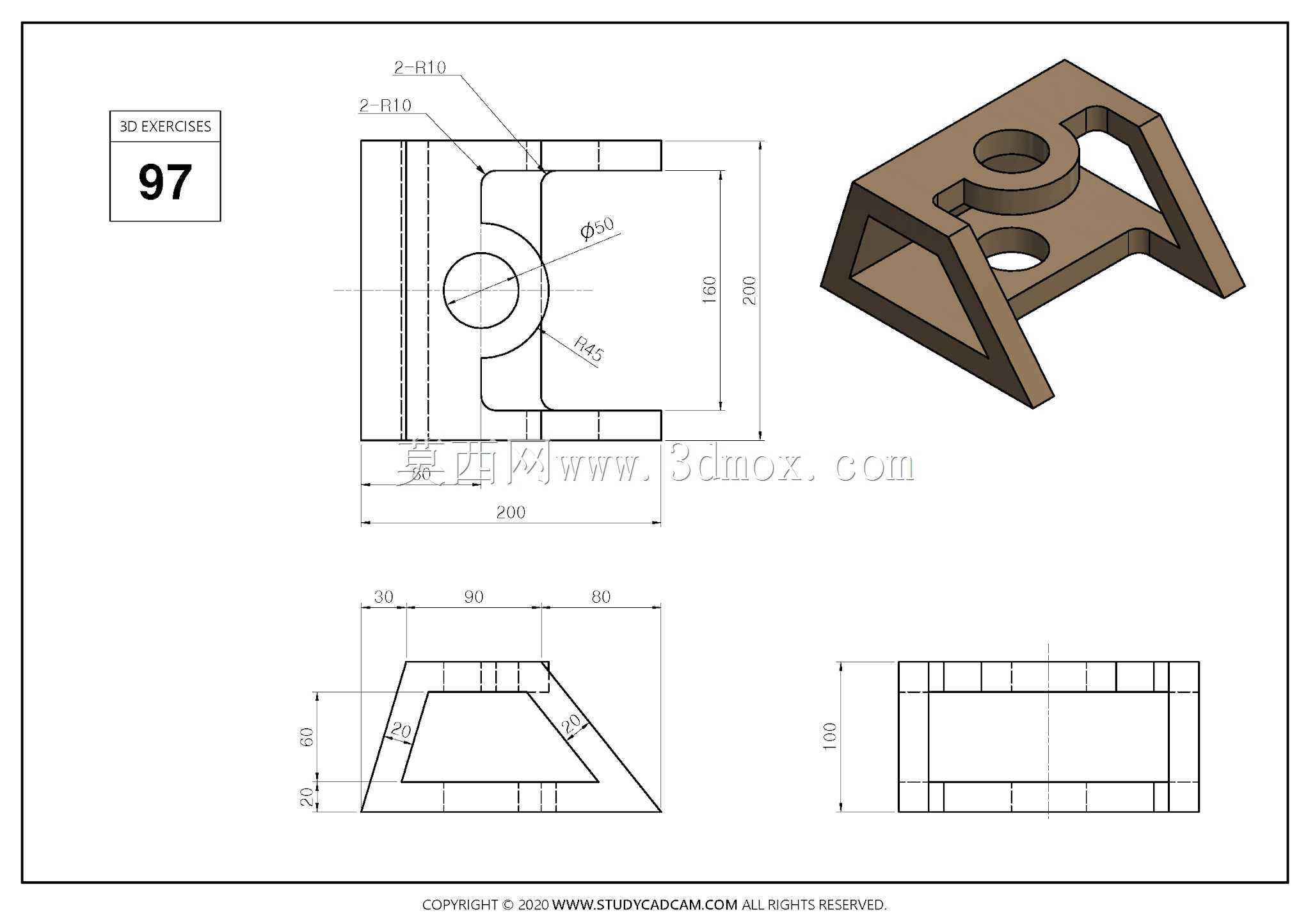

带铰接支座的框架式支撑结构练习件

　　日常做结构设计练习时，这类带铰接安装位的支撑构件是很典型的入门建模载体，很多小型工装、检测台架的局部支撑结构都能看到类似的设计逻辑。先看实际应用场景，这类结构常出现在小型检测设备的传感器安装支架、轻型工装的铰接支撑脚、教学实验台的可调支撑座位置，核心作用是通过上端的铰接孔实现支撑角度的微调，下方的框架式底座保证接触面积足够，避免支撑时出现侧翻或者应力集中断裂的问题。从功能特性上拆解，上端的带凸台圆孔是核心的铰接配合位，凸台的作用是增加孔位的轴向配合长度，减少铰接销轴转动时的孔壁磨损，相比直接在平板上开孔，带凸台的结构能把销轴的接触应力分散到更长的配合面上，在频繁转动调整的工况下，使用寿命能提升数倍。

　　两侧的斜向支撑臂是力传导的核心路径，从上端铰接座的位置斜向下延伸到底座的两个对角端点，这种斜撑设计没有多余的折弯结构，力从上端铰接点传递下来时，能顺着斜臂直接传导到底座的安装接触面，不会在臂身位置形成过大的弯矩，实际做有限元受力分析时能看到，这种等截面斜臂的应力分布非常均匀，不会出现局部应力突变的问题。底座采用的是矩形闭环框架结构，而非整块实心底板，一方面是大幅降低零件的整体重量，另一方面闭环框架的抗扭性能要优于同等重量的实心平板，当支撑面存在轻微不平整时，框架结构能通过微小的弹性形变抵消安装面的平面度误差，不会因为强行锁附安装螺丝导致零件内部产生装配内应力。设计思路上，这个构件的建模逻辑非常适合新手练习特征命令的使用，

　　首先是上端铰接凸台的拉伸与孔位同轴度控制，做这类铰接位时必须保证凸台两端面与孔轴线的垂直度，否则装配销轴后会出现卡滞、转动不畅的问题；其次是斜向支撑臂的拔模与壁厚控制，斜臂的壁厚和上端凸台的根部做了等半径过渡圆角，这个圆角不是单纯的美观设计，是为了避免凸台和斜臂连接位置出现应力集中，在承受冲击载荷时，圆角能把应力平滑分散到相邻的壁面上，防止连接处出现开裂。再看安装边界的相关细节，底座的框架下边缘是整个零件的安装基准面，加工时这个面需要保证平面度要求，否则零件安装后会出现倾斜，导致上端铰接孔的轴线出现偏斜，影响铰接部件的转动精度；两侧斜臂的外侧间距、底座的外轮廓尺寸决定了这个支撑件的安装占位，在做整体设备布局时，

　　需要预留出斜臂外侧至少2mm的安全间隙，避免和相邻的构件出现运动干涉；上端铰接孔的内径是和标准销轴配合的尺寸，建模时需要根据配合公差要求预留合适的间隙，过大会导致铰接晃动量超标，过小则会出现装配困难、转动卡涩的问题。另外，这类练习件的结构设计也隐含了注塑或者3D打印的工艺可行性，所有的壁面连接处都做了圆角过渡，没有尖锐的直角结构，不管是采用机加工还是增材制造的方式加工，都能避免应力集中导致的加工变形，斜臂的壁厚保持均匀一致，不会出现壁厚突变导致的注塑缩痕或者打印层间结合力不足的问题。实际工程应用中，类似结构如果用在轻型载荷场景，比如教学实验台的角度调节支撑、小型传感器的安装支架，可以采用工程塑料材质加工，重量轻且有足够的减震性能；如果用在载荷稍大的工装支撑场景，可以换成铝合金材质，通过机加工的方式制作，强度和刚性都能满足使用要求。在做这类结构的建模练习时，不能只停留在把外形画出来的层面，要多思考每个结构特征对应的工程作用，比如为什么凸台要做这么高，为什么斜臂是这个倾斜角度而不是更陡或者更缓，为什么底座用框架而不是实心板，把这些设计逻辑想明白，再做实际项目的结构设计时，就能快速根据工况需求调整对应的结构参数，而不是生硬地堆砌特征。
