这类三辐式手轮是工业设备里十分常见的手动操作执行部件,日常在管路截止阀、中型机床进给调节机构、小型压力机行程调整端、化工容器启闭操作位都能见到它的身影,核心作用是把操作人员手部的圆周扭力,通过中心安装孔传递到设备的阀杆、调节丝杆等传动部件上,实现机构的位置调整、通路启闭、行程锁定等功能,相比直柄式手把,轮盘结构能提供更大的力臂,同等施力下输出扭矩更高,操作起来更省力,适合需要一定操作力矩但又不需要大直径手轮的中载调节场景。
从结构设计逻辑来看,这款手轮采用三辐条对称布局,相比四辐结构在保证整体结构强度的前提下减少了材料用量,同时三条辐条呈120度均匀分布,转动过程中受力更均衡,不会出现某一方向辐条应力集中的问题,轮缘部分做了圆弧过渡的厚壁设计,握持时贴合手掌轮廓,长时间操作不容易产生硌手的不适感,中心轮毂部分做了加厚处理,用来加工安装键槽或者顶丝孔,保证和传动轴连接的时候不会出现打滑、松脱的问题,辐条和轮缘、轮毂的连接位置都做了圆角过渡,避免注塑或者铸造过程中出现应力开裂,也能减少使用过程中磕碰导致的边角崩损。
实际选型安装的时候,首先要确认中心安装孔的直径和配合轴径的公差匹配,常规这类手轮的中心孔会根据适配轴径做H7或者H8的公差配合,搭配平键或者紧定螺钉实现周向固定,安装端面要和轴肩贴合,避免转动过程中出现偏摆;轮缘的外径尺寸直接决定操作力矩的大小,外径越大同等手部施力下能输出的扭矩越高,选型时要结合操作端需要的启闭力矩来选,不要盲目选大尺寸轮盘避免占用过多操作空间,也不要选过小尺寸导致操作时需要施加过大的握力。安装边界上要注意手轮转动范围内不能有其他突出的设备部件,预留出至少能容纳整只手握住轮缘的操作空间,轮盘背面和设备安装面板之间要留出足够的间隙,避免转动时辐条刮蹭面板或者周边的管线、紧固件。

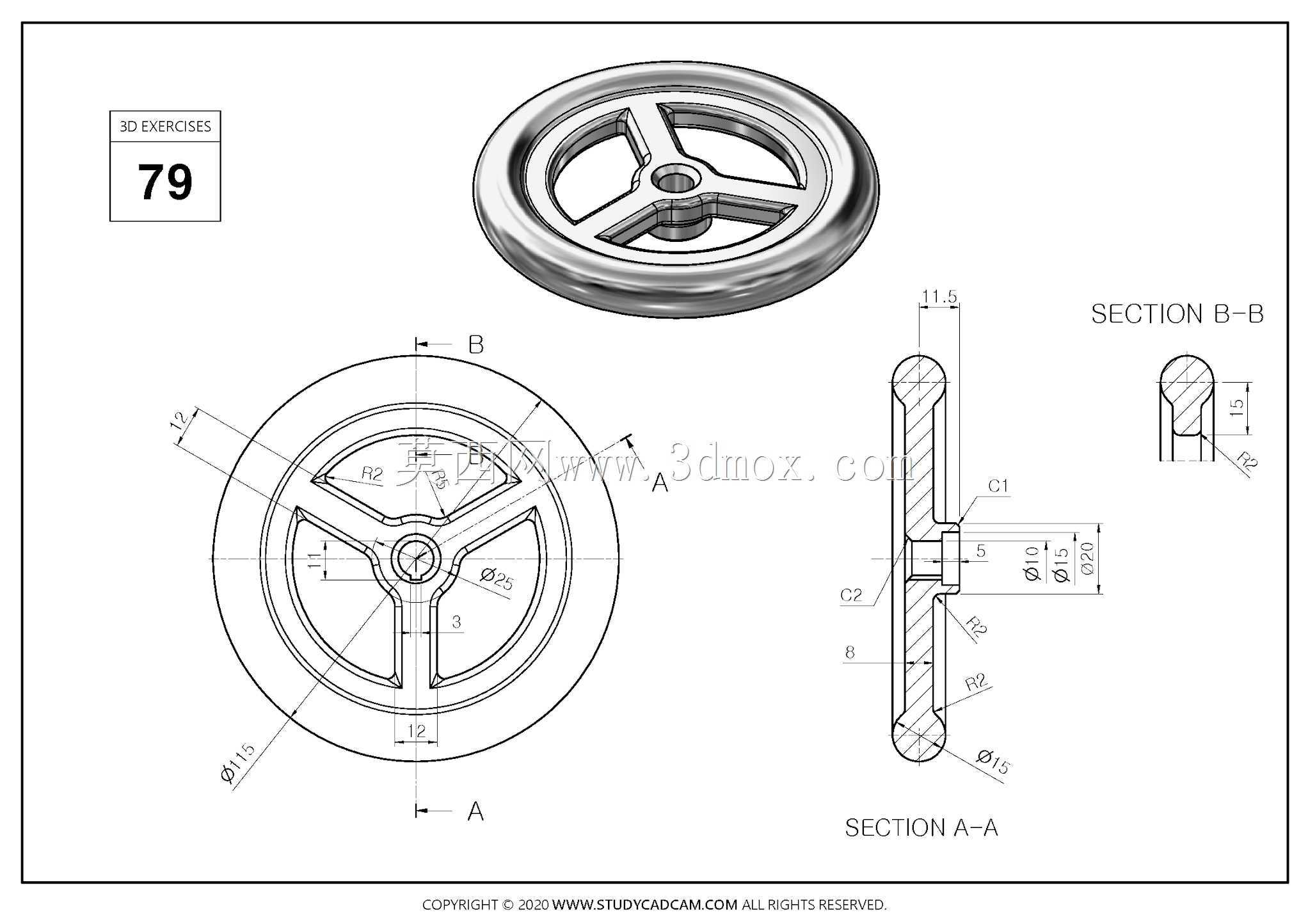

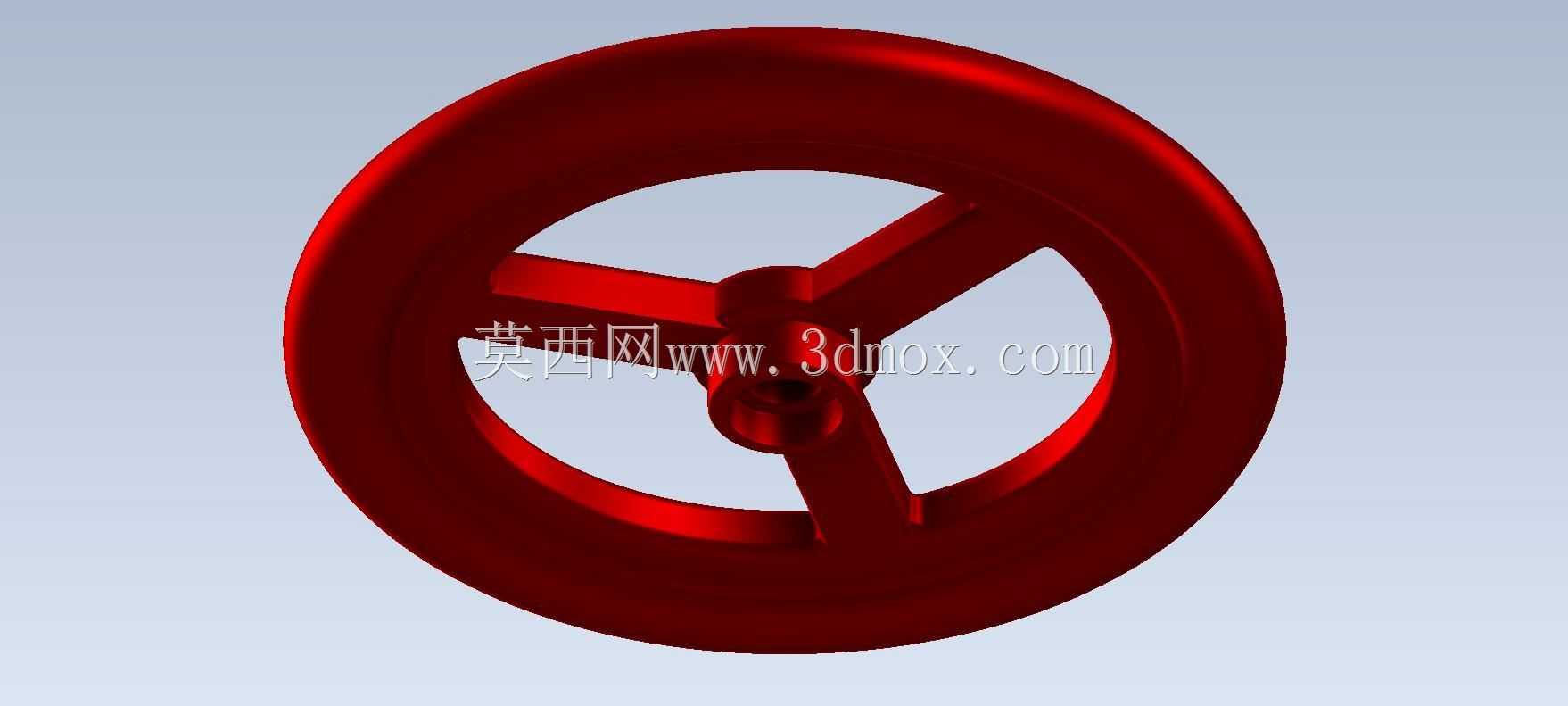

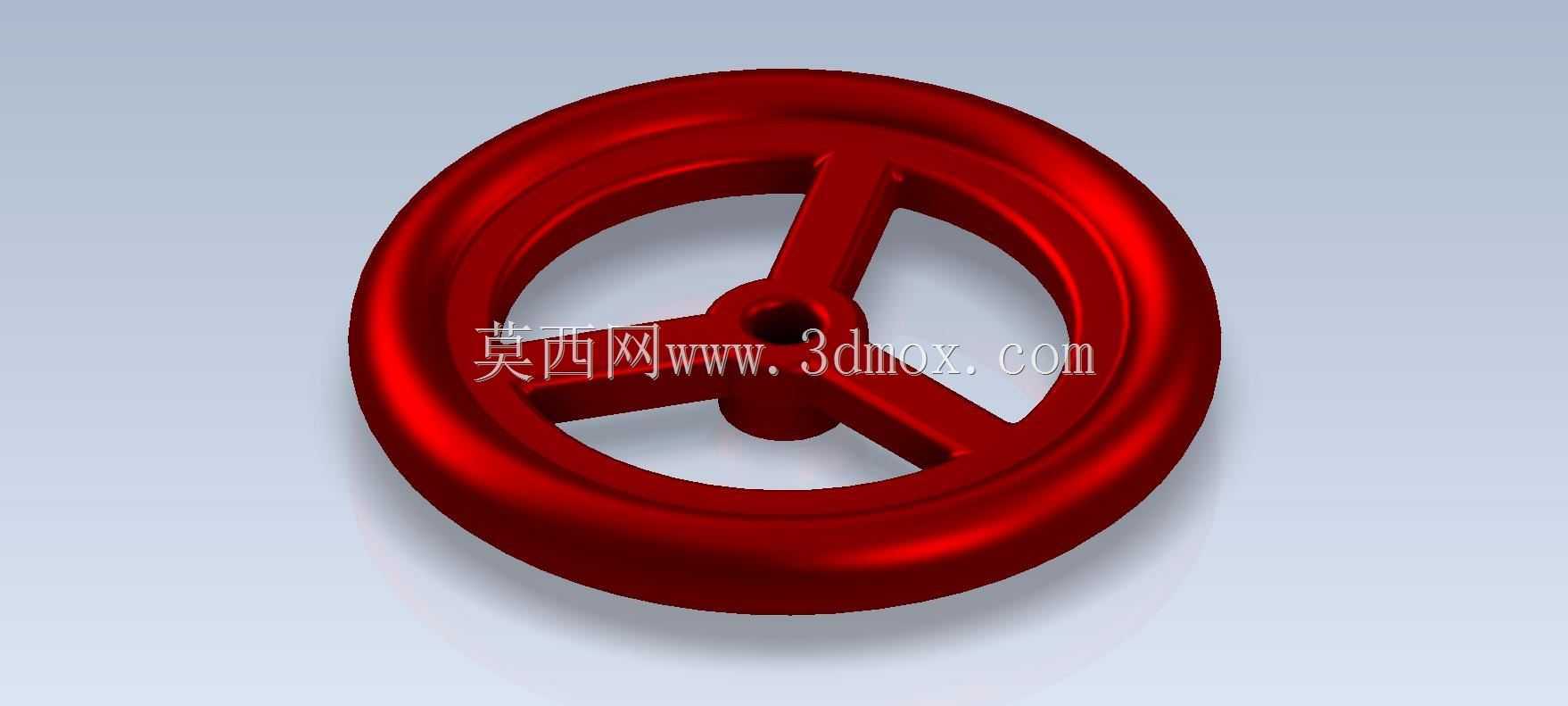

这类手轮的材质如果是金属材质一般采用铸铁镀铬或者铸钢喷塑,非金属款多为增强尼龙注塑成型,表面做哑光或者亮面处理,图中这款的红色外观一方面是起到安全警示作用,在设备整体配色里比较醒目,操作人员能快速找到操作位,另一方面红色涂层也能起到防锈、耐油污的作用,适合在车间多油污、多粉尘的环境下长期使用,日常维护只需要定期清理轮缘表面的油污,检查中心紧固件是否松动即可,不需要额外的润滑保养。设计建模的时候,要重点关注辐条的截面尺寸,太薄的辐条在大扭矩操作下容易出现断裂,太厚则会增加整体重量和材料成本,一般会根据轮盘外径大小调整辐条的厚度和宽度,保证在额定操作力矩下辐条的变形量在允许范围内,同时轮缘的截面要做符合人体工学的圆弧设计,边缘不能有尖锐的棱角,避免操作时划伤手部。
在不同的应用场景里,这类手轮的细节设计也会有调整,比如用在阀门上的手轮会在轮毂位置做方向标识,提示顺时针关闭逆时针开启,用在机床上的进给手轮会搭配刻度环,方便操作人员精准掌握进给量,用在压力设备上的手轮会在中心位置加装锁定装置,调整到位后可以锁定位置避免设备运行过程中手轮自行转动。建模过程中要优先保证整体的对称性,三个辐条的角度偏差要控制在很小的范围内,不然转动时会出现动不平衡,高速转动(虽然手轮大多是低速操作)时会产生晃动,影响操作手感,中心孔的同轴度也要和轮缘的回转中心保持一致,避免安装后轮缘出现偏摆,导致操作时握持间隙忽大忽小。
