双孔U型铰接连接支座结构设计

　　在轻工输送线、小型自动化工装、户外便携折叠设备的铰接点位设计中，这类双孔U型连接支座是应用频次极高的基础受力零件，日常选型和建模时很容易忽略其受力边界与安装适配的细节，最终导致装配后出现卡滞、受力变形甚至连接失效的问题。

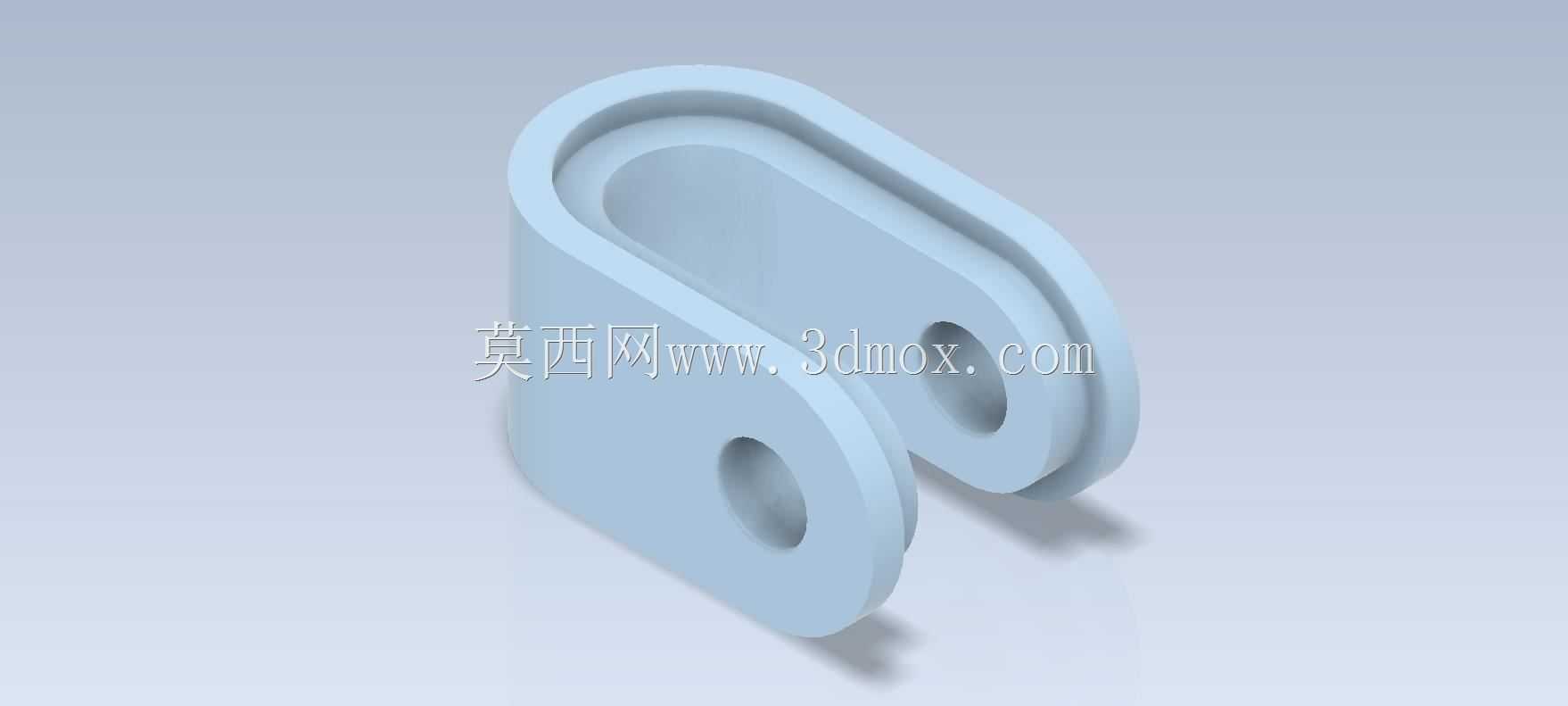

　　从实际使用场景来看，这类零件主要承担两个相对转动构件之间的铰接连接作用，常见于小型折叠工作台的支撑臂铰接端、输送线侧边护栏的可调连接位、手动工装夹具的连杆传动节点，部分户外露营折叠装备的金属铰接点位也会采用同结构的零件，核心作用是通过两个同轴的通孔穿装销轴，实现被连接件之间的定轴转动，同时U型的开口结构可以将配套的单耳连接片嵌入槽内，避免转动过程中出现侧向偏移，保证铰接传动的同轴度。

　　设计这类零件时，首先要明确受力边界：这类支座属于薄壁类受力件，主体采用弯折成型的U型结构，两个平行的耳板上开设同轴通孔，耳板的厚度需要根据额定铰接载荷核算，常规用于手动操作类工装的版本，耳板厚度多在3-5mm区间，若用于承受动态冲击载荷的设备点位，耳板厚度需要提升至6-8mm，同时在耳板与U型底部的衔接位置做圆角过渡，避免应力集中导致弯折处开裂。两个铰接孔的同轴度是设计核心指标，公差需要控制在0.05mm以内，否则穿装销轴后会出现转动卡滞，长期使用还会造成销轴与孔壁的偏磨，缩短零件使用寿命。

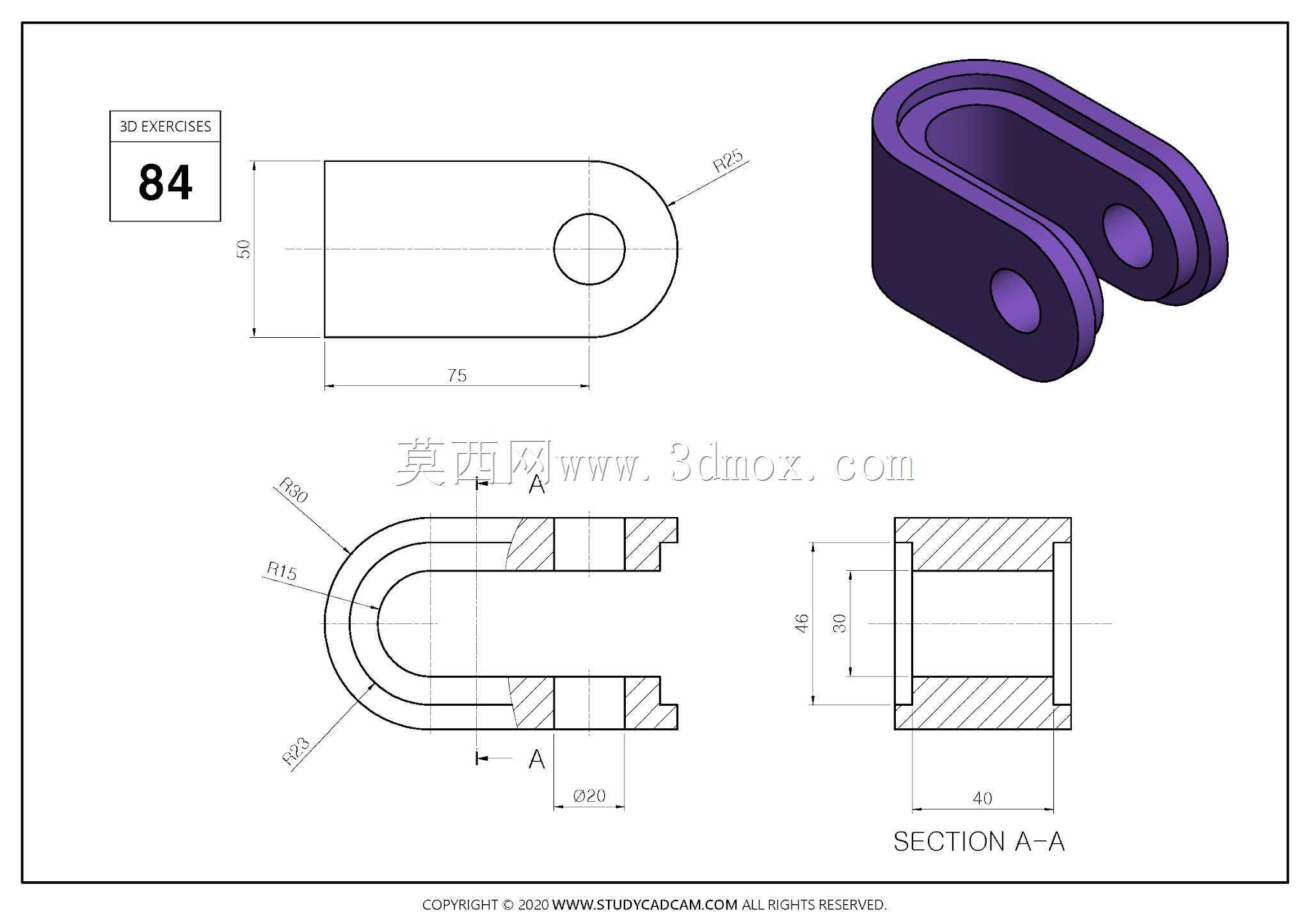

　　从外形尺寸与安装边界来看，这类零件的U型开口宽度需要比嵌入的单耳连接片厚度大0.2-0.3mm，既保证装配时的间隙足够，不会出现装夹过死的问题，又能避免间隙过大导致转动时的晃动量超标。两个铰接孔的中心距需要根据配套的转动行程确定，常规小型连接件的孔中心距在20-40mm区间，孔的直径根据所选销轴的直径匹配，多采用H7公差配合，保证销轴与孔的转动间隙合理。U型结构的弯折内圆角需要根据板材厚度设置，一般取板材厚度的0.5-1倍，避免弯折时出现板材外侧开裂的问题，零件的外边缘全部做0.5-1mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员。

　　建模过程中需要注意，这类零件如果采用钣金工艺加工，需要预留足够的折弯余量，两个耳板的平面度需要控制在0.1mm以内，避免耳板翘曲导致装配后销轴倾斜；如果采用机加工工艺制作，则需要在一次装夹中完成两个铰接孔的加工，保证同轴度要求。实际选型应用时，还要注意铰接孔的端面如果需要频繁承受轴向窜动的载荷，可以在孔位加装衬套，提升零件的耐磨性能，延长整体结构的维护周期。这类零件看似结构简单，但作为传动铰接的基础受力件，其尺寸精度和结构强度直接影响整套机构的运行稳定性，设计时不能只关注外形轮廓，更要结合实际受力情况和装配间隙做细节优化。
