L型带安装板弯管支撑构件

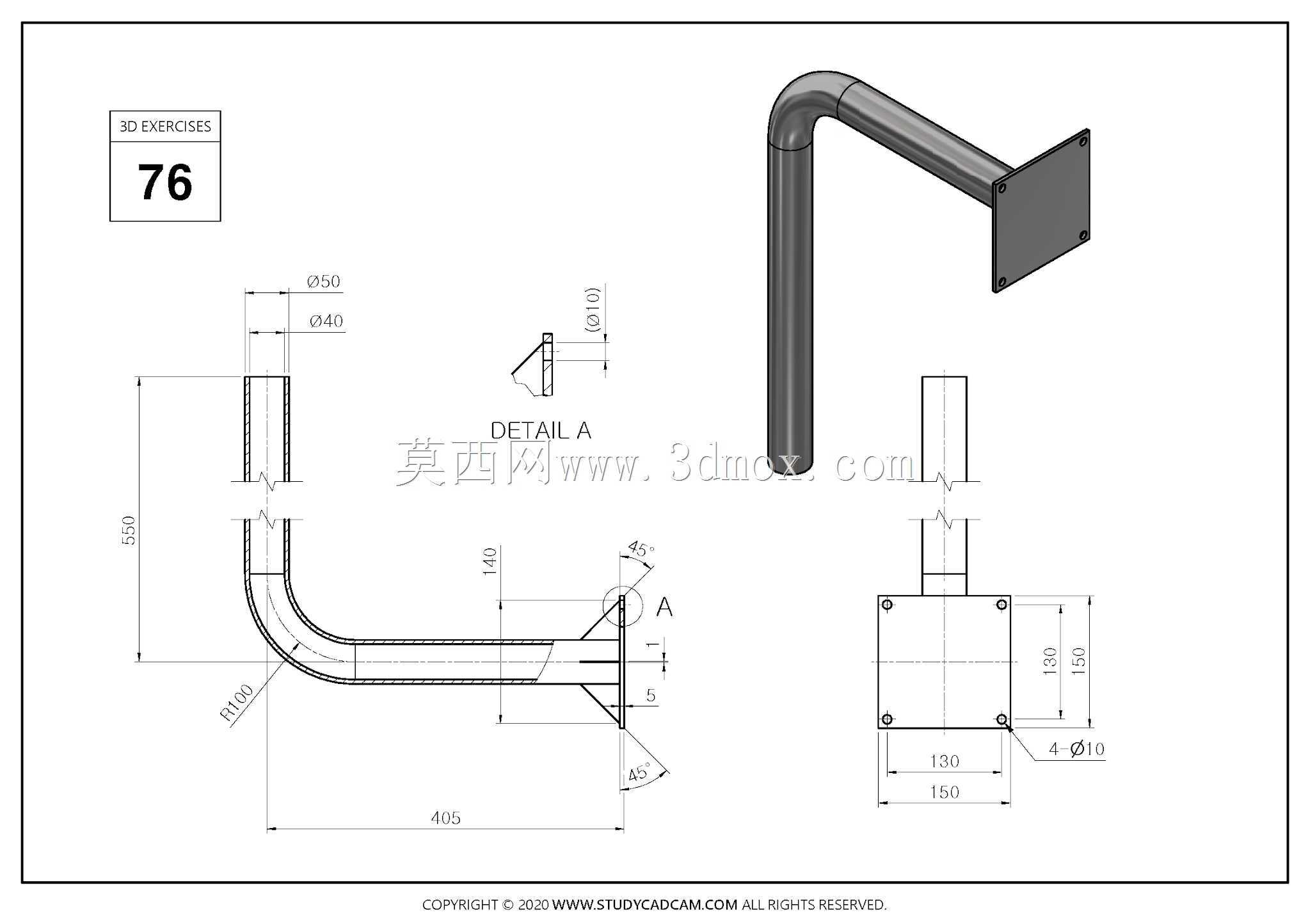

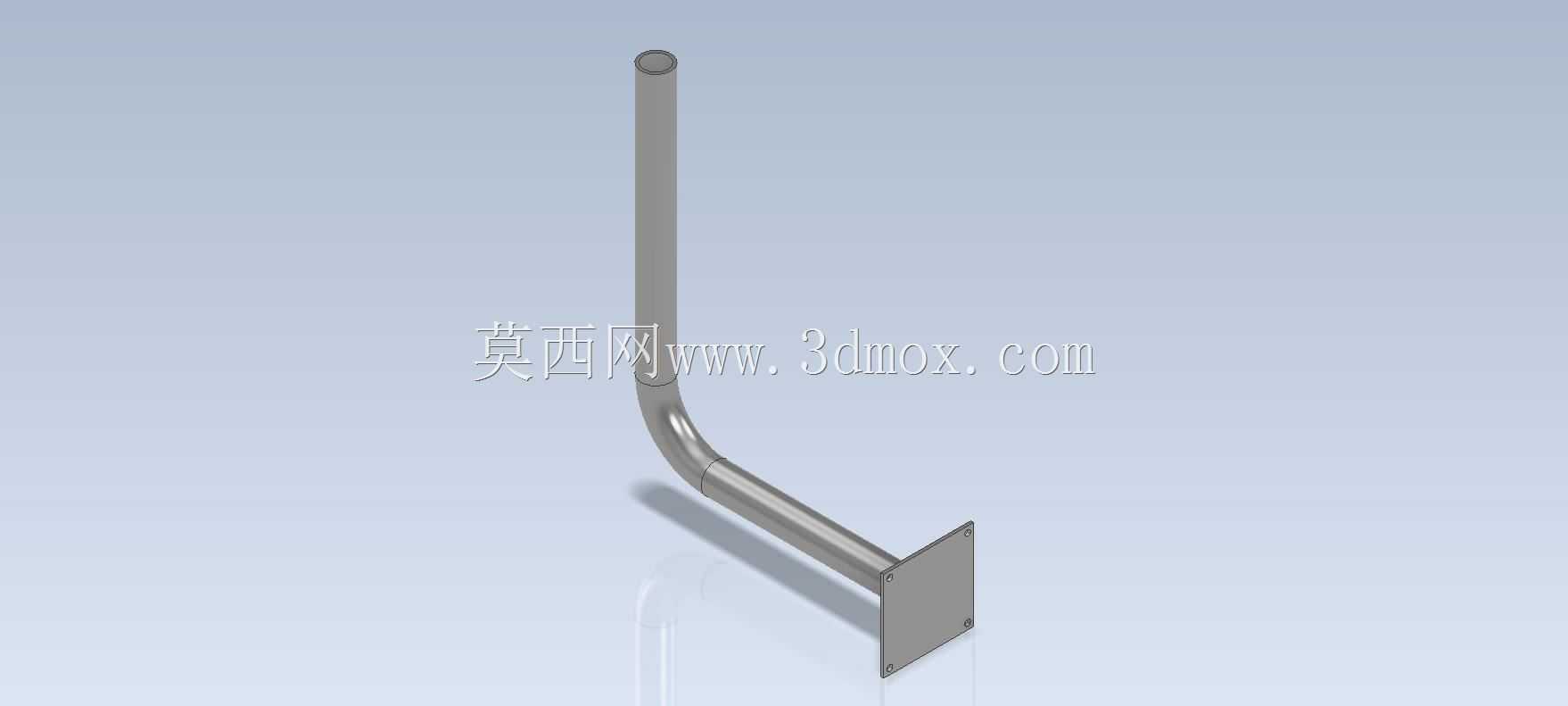

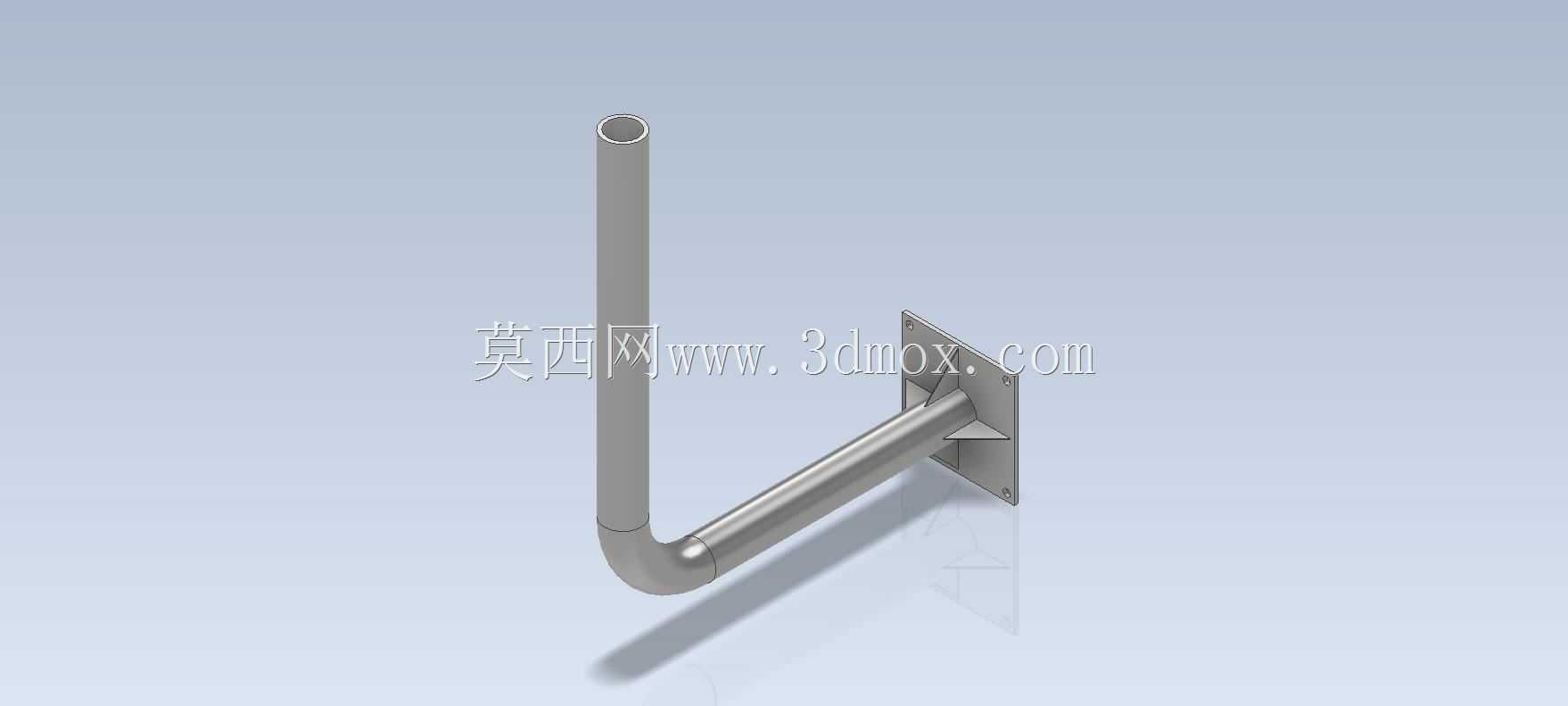

　　在工业现场的管路布设、小型传感元件挂载、轻型走线支撑场景中，这类带方形安装法兰的L型弯管支撑件是十分常见的结构构件，很多设备的外围辅助安装环节都会用到类似结构，不需要复杂的定制加工就能满足多数轻载支撑需求。从结构本身来看，构件整体由等径直圆管折弯成型，折弯段采用平滑圆弧过渡，不存在直角弯折带来的应力集中问题，竖直段顶端做了封边处理，避免管端外露划损操作人员或者挂载的线缆、元件，水平段末端焊接固定一块方形安装板，安装板上预留了四个对称分布的安装孔位，能够直接通过螺栓固定在设备立面、墙面或者型材框架上，不需要额外加工转接件。

　　设计这类构件的时候，首先要核算的是支撑载荷对应的管壁厚度，常规轻载场景下选用1.5-2mm壁厚的无缝钢管即可满足强度需求，折弯半径一般取管径的1.5-2倍，过小的折弯半径会导致弯管处管壁出现褶皱、减薄，长期受载容易出现开裂，过大的折弯半径则会占用过多安装空间，影响周边其他构件的布设。安装板的尺寸需要匹配固定端的安装基准，四个安装孔的孔距要对应常用的型材槽距或者设备预留安装孔位，孔边与安装板边缘的距离要满足螺栓拧紧时的扳手操作空间，避免出现螺栓无法顺利锁紧的问题。竖直段的长度需要根据实际挂载高度确定，要保证挂载的元件或者管路与安装基面之间留出足够的操作间隙，方便后续的维护、拆装作业，水平段的长度则要匹配伸出距离需求，避开安装基面附近的凸起结构，保证支撑的构件不会与基面发生干涉。

　　实际应用中，这类构件可以用来支撑小型的气动管路接头、固定传感器的安装支架、布设设备的外部走线槽，也可以作为小型设备门的限位支撑、安全防护栏的辅助固定件使用。因为结构本身没有复杂的曲面或者特殊加工要求，采用常规的弯管、焊接、钻孔工艺就能完成加工，加工成本低，安装便捷，只需要在固定基面打四个对应孔位，穿入螺栓锁紧即可完成安装，后期如果需要调整支撑位置，拆卸后重新打孔安装也十分方便。需要注意的是，这类构件的承载能力有限，仅适用于轻载场景，如果需要支撑较重的管路或者设备部件，需要相应加大管径、增加管壁厚度，同时加大安装板的尺寸、增加安装孔数量来提升固定强度，避免受载后出现构件变形或者安装松脱的问题。

　　建模过程中需要重点关注弯管处的曲率连续性，保证折弯段的管径保持一致，不要出现建模导致的管径变形问题，安装板与管段的焊接位置要做贴合处理，保证两个零件的接触面完全重合，避免出现安装板歪斜的问题，安装孔的位置要严格对称，与管段的中心轴线保持对应，防止实际安装时出现孔位错位无法装配的情况。另外竖直段顶端的封边结构要做圆角处理，不要保留尖锐的切口边缘，避免安装和使用过程中造成划伤，整体结构的边角都要做适当的倒角处理，符合机械设计的安全规范要求。
