在输送设备、起重吊装、传动牵引这类工业场景里,链环是承担载荷传递、构件连接的核心基础零件,不同于普通开口挂环,这种闭合式长圆形链环的受力路径更连续,不会出现开口处的应力集中突变,能在反复交变载荷下保持更稳定的结构强度。日常做输送线排布、吊具设计的时候,经常会用到这类链环作为中间连接构件,它既可以和同规格链环铰接组成长链条,也可以作为末端挂点连接吊具、工装夹具,适用的场景覆盖了轻工输送、重型吊装、户外索道牵引等多个领域。

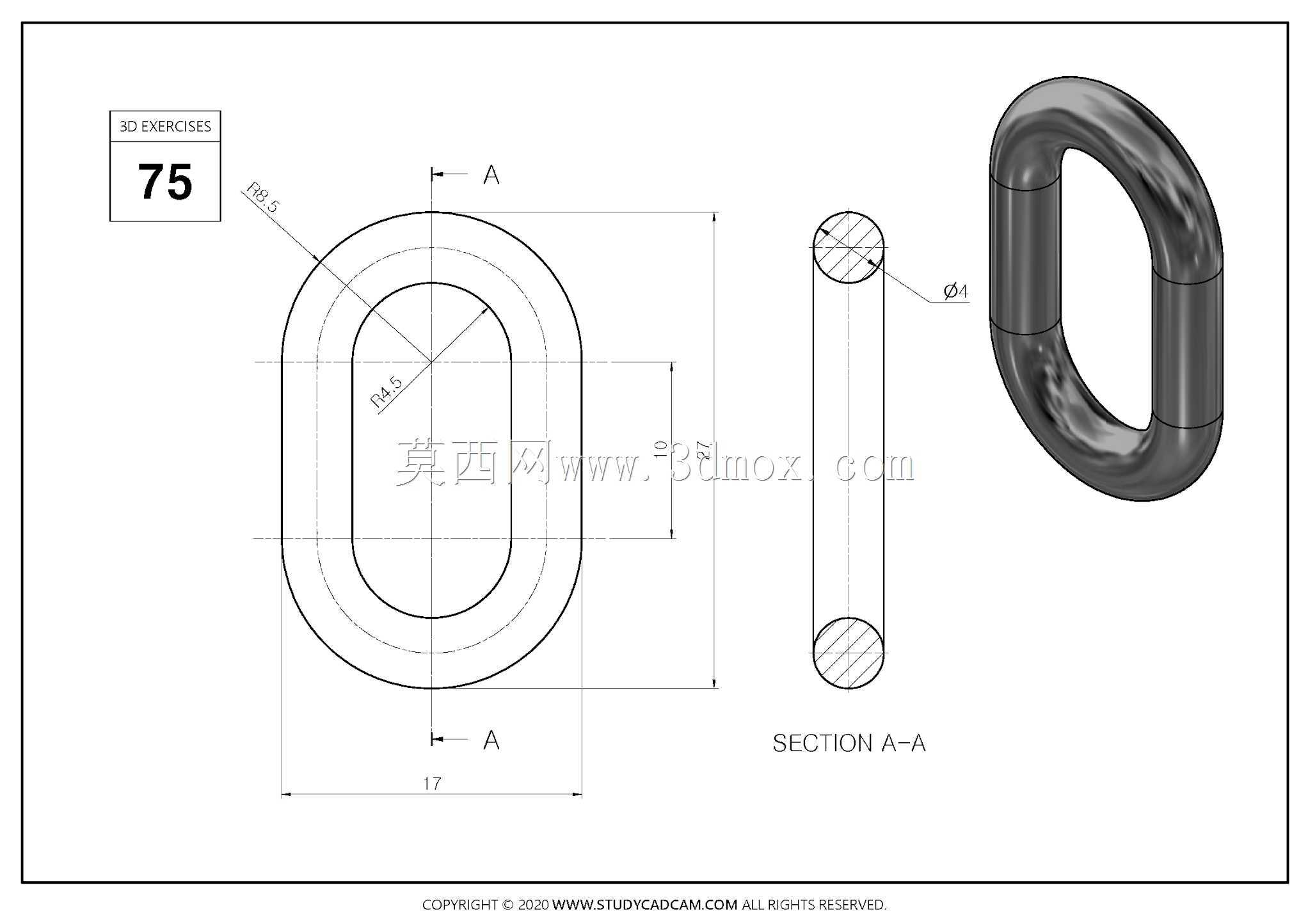

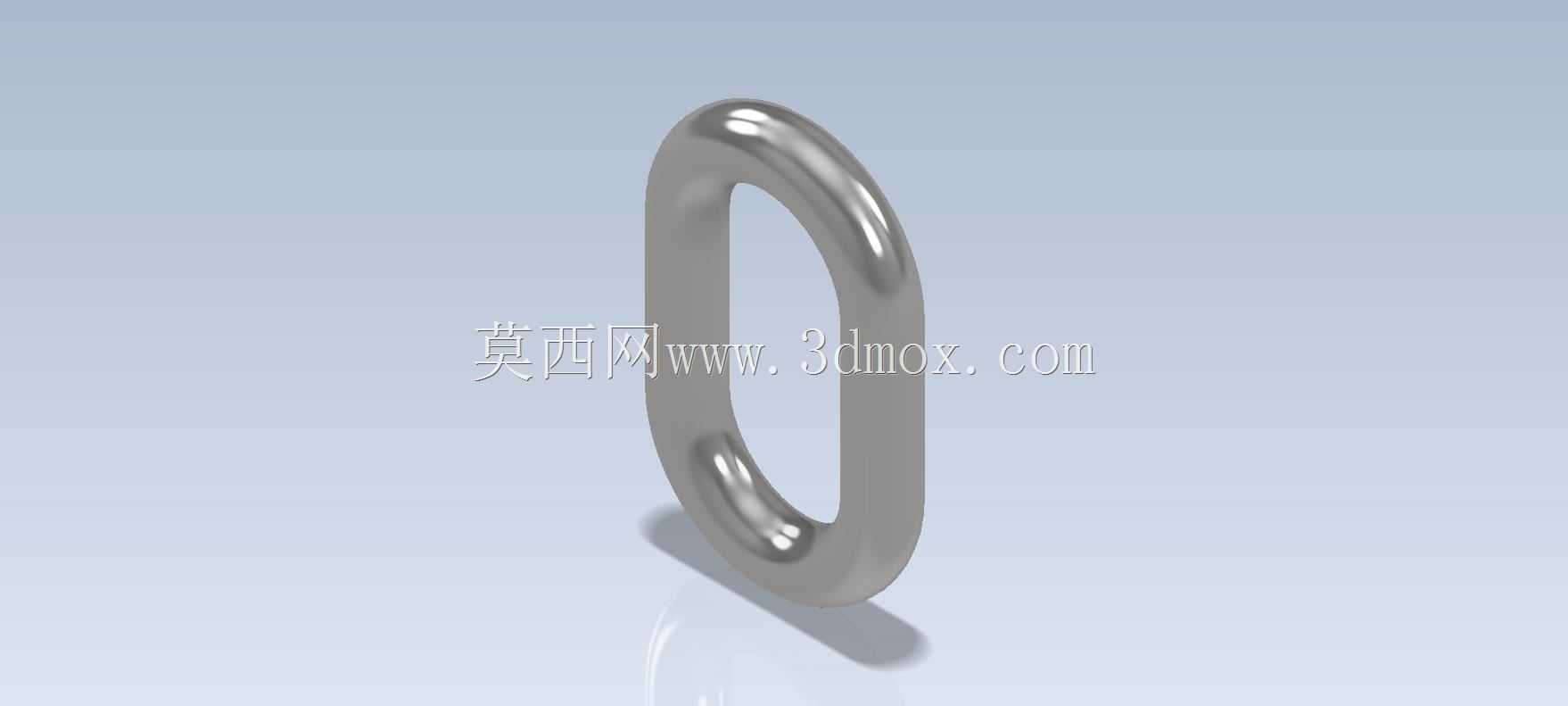

从结构设计逻辑来看,这个链环采用长圆形的轮廓,两端是等半径的圆弧过渡段,中间是两段平行的直边段,这种轮廓不是随意绘制的:两端的圆弧段是和相邻连接件铰接配合的工作面,圆弧半径需要和配合的销轴、相邻链环的内廓尺寸匹配,保证铰接转动的时候没有卡滞,接触面的压应力分布均匀;中间的直边段是主要的承力段,直边的长度决定了链环的内廓净空,也就是能穿过的连接件最大尺寸,做结构设计的时候需要提前核算这个净空尺寸,避免安装时出现干涉。整个链环的截面是圆形截面,这种截面的优势是各个方向的抗弯截面模量一致,不管载荷从哪个方向施加,截面的受力性能都不会出现方向性的短板,同时圆形截面在和相邻零件铰接转动的时候,接触是线接触逐步过渡到小面接触,磨损更均匀,不会出现棱角处的异常磨损失效。
建模的时候首先要确定核心的设计参数:首先是链环的中心距,也就是两端圆弧中心的距离,这个尺寸直接决定了链环的整体长度和内廓长度;其次是两端圆弧的中心半径,这个尺寸要和配合的铰接件直径匹配,保证转动间隙在合理范围,间隙太小容易进杂物卡滞,间隙太大会产生冲击载荷降低使用寿命;然后是链环本身的截面直径,这个参数直接决定了链环的抗拉强度,需要根据额定载荷做强度校核,按照材料的屈服强度取合适的安全系数,一般起重场景下安全系数不低于4倍,输送场景下不低于2.5倍。建模过程中要特别注意圆弧段和直边段的过渡位置,必须保证相切连续,不能出现硬折角,否则在折角位置会产生严重的应力集中,受拉的时候很容易在这个位置出现断裂失效。很多新手做这类练习的时候容易忽略相切约束,导致过渡位置有棱边,实际生产出来的零件在做载荷测试的时候,断裂位置往往就出现在这些处理不到位的地方。
从安装边界来看,这类链环属于无额外安装座的通用连接件,安装时只需要保证配合的铰接件穿过链环内廓,铰接件的轴向固定可靠即可,不需要额外的安装平面或者固定孔位。需要注意的是,链环在安装时不能承受侧向的扭曲载荷,也就是两个相邻连接构件的拉力方向要尽量和链环的轮廓平面保持平行,如果出现侧向扭曲,链环会同时承受拉力和附加的弯矩,很容易超出设计载荷出现变形甚至断裂。另外在做排布设计的时候,要核算相邻链环铰接后的最小弯曲半径,避免在链条转弯位置出现卡滞,比如在链轮驱动的链条结构里,链环的节距(也就是相邻链环铰接中心的距离)要和链轮的齿距匹配,保证啮合顺畅,不会出现跳齿、卡链的问题。
从实际使用的失效形式来看,这类链环最常见的失效一是过载拉断,一般出现在载荷超出额定值或者有冲击载荷的场景;二是磨损失效,主要是铰接位置长期相对转动,截面磨细后强度下降导致断裂;三是疲劳断裂,在长期反复交变载荷作用下,应力集中位置出现微裂纹逐步扩展导致断裂。所以在设计阶段除了做静强度校核,还要根据使用场景做疲劳强度校核,对应力集中位置做圆角优化,必要的时候可以在表面做强化处理,提升表面硬度和抗疲劳性能。做三维建模练习的时候,不能只把外形画出来,还要结合实际使用的受力情况去校验每个结构细节的合理性,比如过渡位置的相切约束、截面尺寸的一致性、轮廓的对称性,这些细节看似简单,实际直接影响零件的使用性能。很多初学者做这类基础零件练习的时候,觉得结构简单就随意绘制,尺寸没有约束,过渡不做相切,等到实际做工程设计的时候就很容易出问题,这类基础结构的建模练习,本质上是在培养严谨的结构设计思维,把每个约束、每个尺寸的工程意义理解透,后续做复杂结构设计的时候才能少出错误。
