星型旋钮手拧调节紧固件结构设计

　　这类星型手拧旋钮在工业设备的手动调节场景中应用十分广泛，从小型实验台的夹具锁紧、检测仪器的档位调节，到生产线旁工装的快速定位、小型设备的舱门快拆结构，都能见到这类零件的身影。不同于需要借助扳手、螺丝刀操作的标准紧固件，这类零件的核心设计目标就是实现免工具手动操作，让操作人员在没有辅助工具的场景下，也能快速完成锁紧、调节、松脱的动作，大幅提升现场操作的效率，尤其适合需要频繁调整、快速拆装的工位。

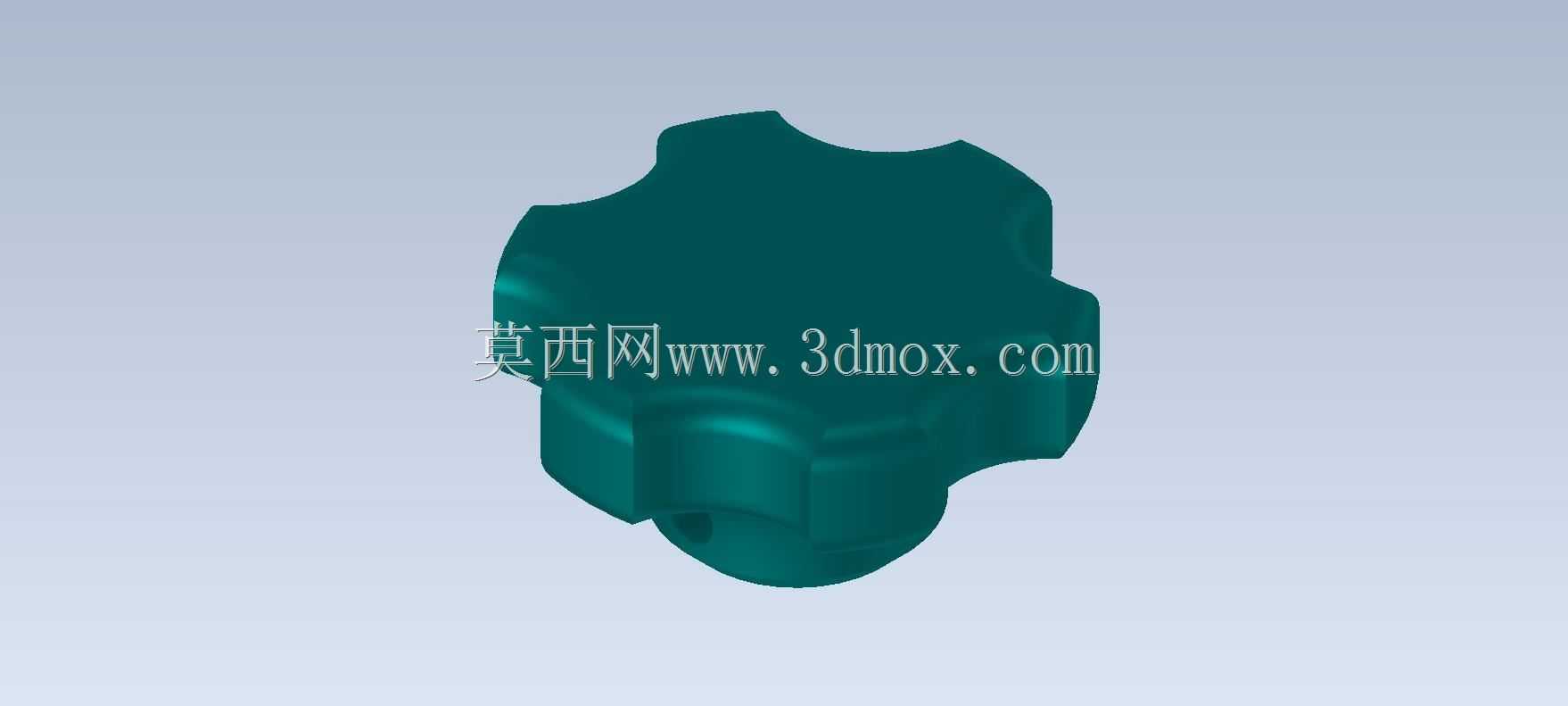

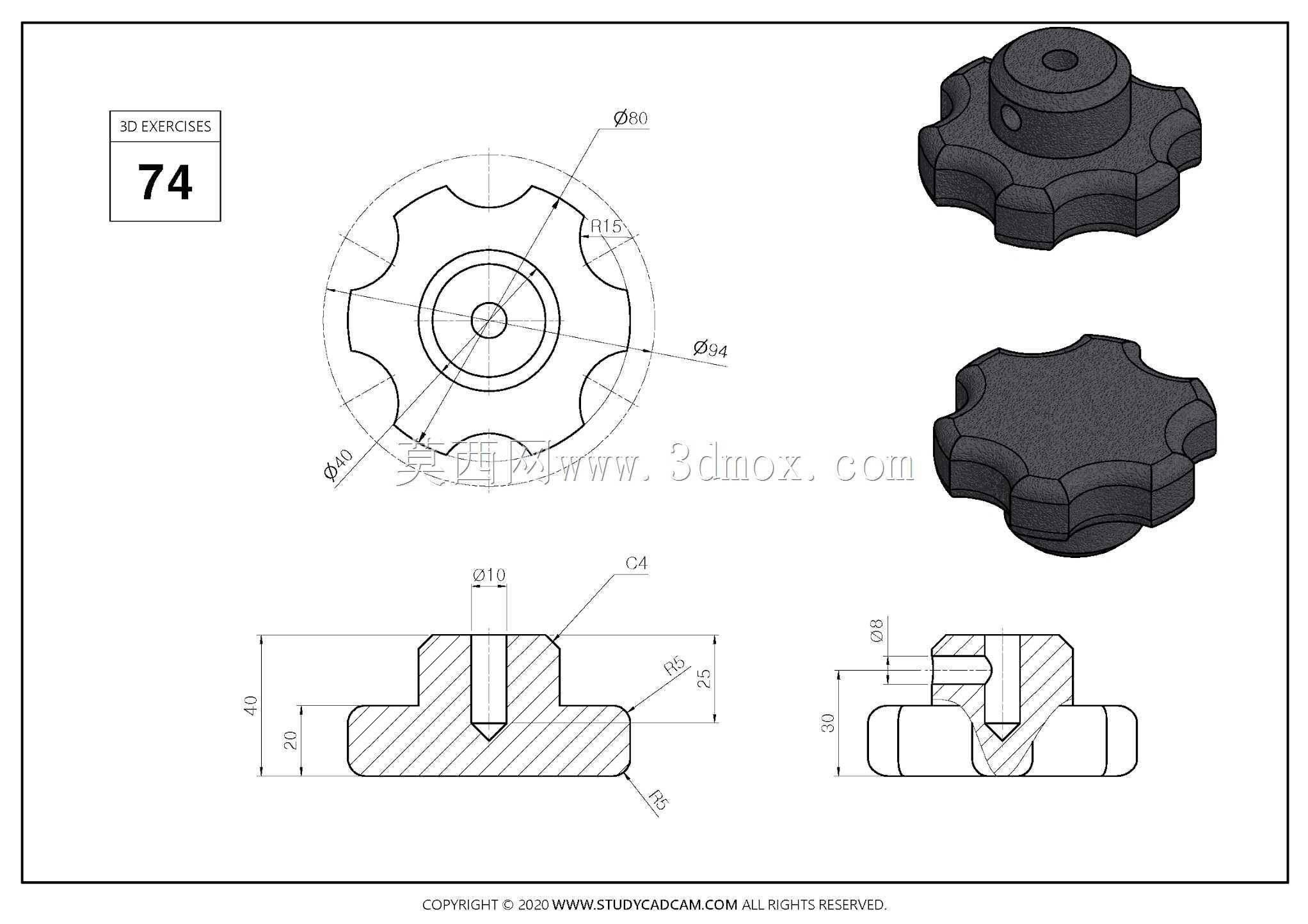

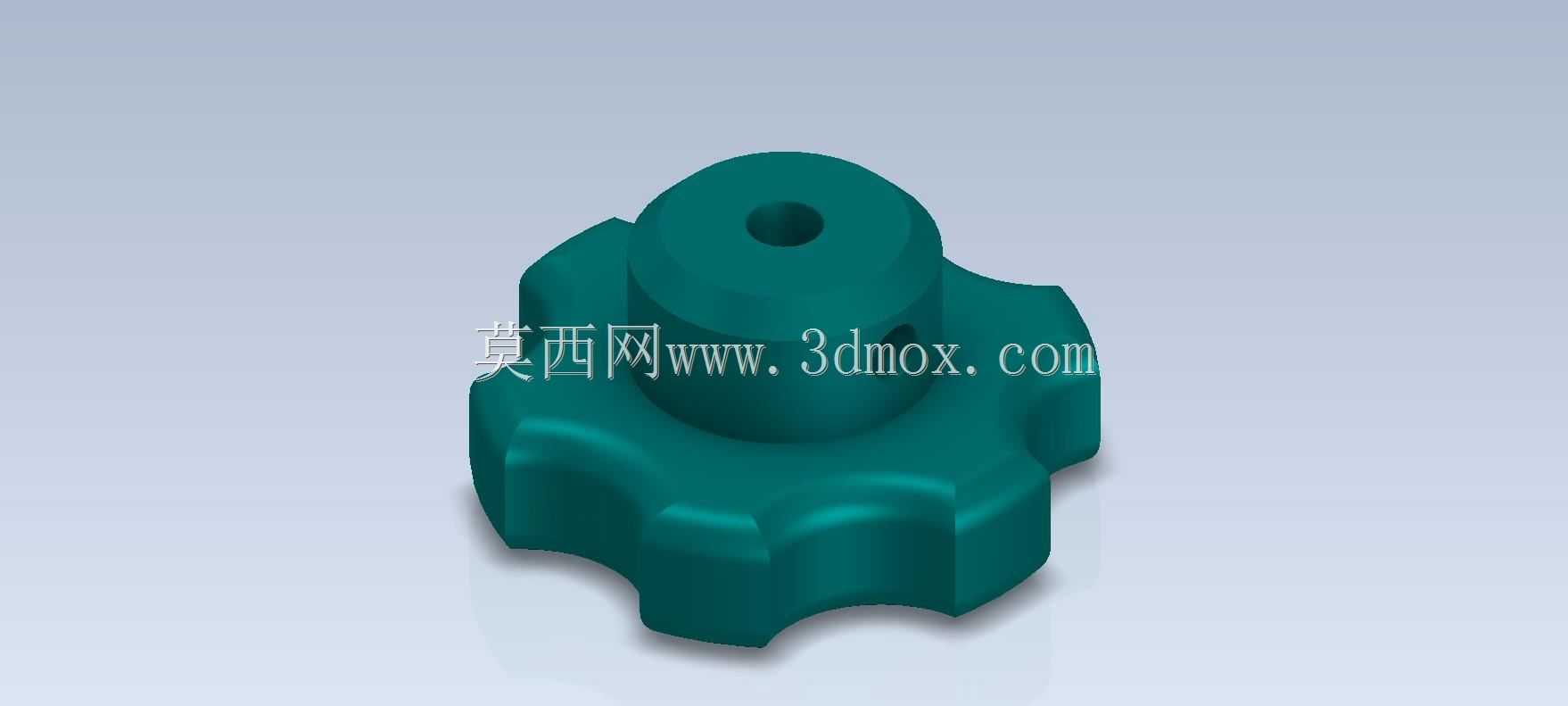

　　从结构设计逻辑来看，这个零件采用了七瓣星型的外缘轮廓，每一个凸起的瓣边都做了圆弧过渡处理，相邻瓣之间的内凹弧度刚好贴合人体手指的指腹轮廓，当操作人员用手拧动的时候，手指能够嵌入内凹位置，增大接触面积的同时避免打滑，即便手上沾有少量油污或者佩戴薄款劳保手套，也能施加足够的拧紧力矩。零件上部的圆柱段做了收窄设计，中心位置开设了轴向的通孔，这个孔的作用主要有两个方向：一是可以穿过螺杆、拉杆类的连接件，让旋钮作为锁紧操作的施力部件，通过旋转带动连接件轴向移动实现锁紧；二是在部分需要防松的场景下，可以穿过开口销或者定位钢丝，避免旋钮在设备振动过程中出现松脱移位的问题。

　　从实际安装的边界条件来看，这类旋钮的整体高度不会过高，外缘的星型直径控制在手动操作舒适的区间，不会因为尺寸过大占用过多的安装空间，也不会因为尺寸过小导致拧动的时候施力不足。零件底部的接触面做了平整处理，当旋钮拧紧抵靠在安装基准面上的时候，整个接触面能够均匀受力，不会因为局部应力集中压伤被固定的工件表面，同时平整的接触面也能保证锁紧之后的稳定性，避免出现歪斜导致的锁紧力不足问题。外缘的所有棱角都做了倒钝处理，没有尖锐的边角，操作人员在快速拧动的时候不会划伤手部，这也是手动操作类零件必须考虑的人机工程细节。

　　在功能特性上，这类旋钮不需要配套任何操作工具，单靠手部力量就能达到足够的锁紧力，适合用在锁紧力要求不是极大，但需要频繁操作的位置。比如在仪器仪表的校准调节场景中，操作人员需要一边观察仪表数值一边微调旋钮位置，星型的轮廓能够让手指在任意角度都能找到施力点，不需要刻意对准旋钮的特定位置就能完成拧动，调节过程的手感十分顺畅。在工装夹具的应用场景中，这类旋钮可以实现工件的快速装夹，不需要每次更换工件都去找寻扳手，大幅缩短单件工件的装夹辅助时间，提升小批量加工、检测环节的作业效率。

　　设计这类零件的时候，首先要考虑的是操作力矩和结构强度的平衡，外缘的瓣数不能过多也不能过少：瓣数过多会导致单个瓣的宽度变窄，手指接触的时候压强过大，长时间操作会产生不适感；瓣数过少则会导致相邻瓣之间的间距过大，拧动的时候手指容易打滑，无法施加足够的力矩。七瓣的结构刚好在两者之间取得平衡，既保证了足够的施力点数量，又让每个接触位置的宽度符合人体工程学要求。其次是中心孔的尺寸匹配，需要根据常用的连接件直径设计合理的公差范围，既要保证旋钮能够顺畅穿过连接件，又不能因为间隙过大导致旋钮晃动，影响锁紧之后的稳定性。另外零件的壁厚设计也需要考量，上部圆柱段和下部星型基座的过渡位置做了圆弧加强处理，避免在拧紧力矩过大的时候出现应力集中导致的断裂问题，即便用正常的手部最大力量拧动，也不会出现结构损坏的情况。

　　从实际使用的场景延伸来看，这类旋钮可以根据不同的使用环境选择不同的材质，常规场景下使用工程塑料注塑成型就能满足强度要求，同时具备重量轻、耐腐蚀、不生锈的特点，适合在仪器仪表、医疗设备、食品加工设备这类对防腐、外观有要求的场景使用；如果是需要更大锁紧力的工业场景，也可以采用金属材质压铸或者机加工成型，表面做喷塑、镀锌处理，提升结构强度和耐磨性能，满足工装设备、重型机械上的使用需求。不管是哪种材质的版本，核心的星型操作轮廓、中心通孔结构、平整安装接触面的设计逻辑都是一致的，都是围绕免工具手动操作、快速锁紧调节的核心功能展开，在结构简单的前提下最大化提升操作的便利性和可靠性。
