弧形安装基座类机械练习结构件

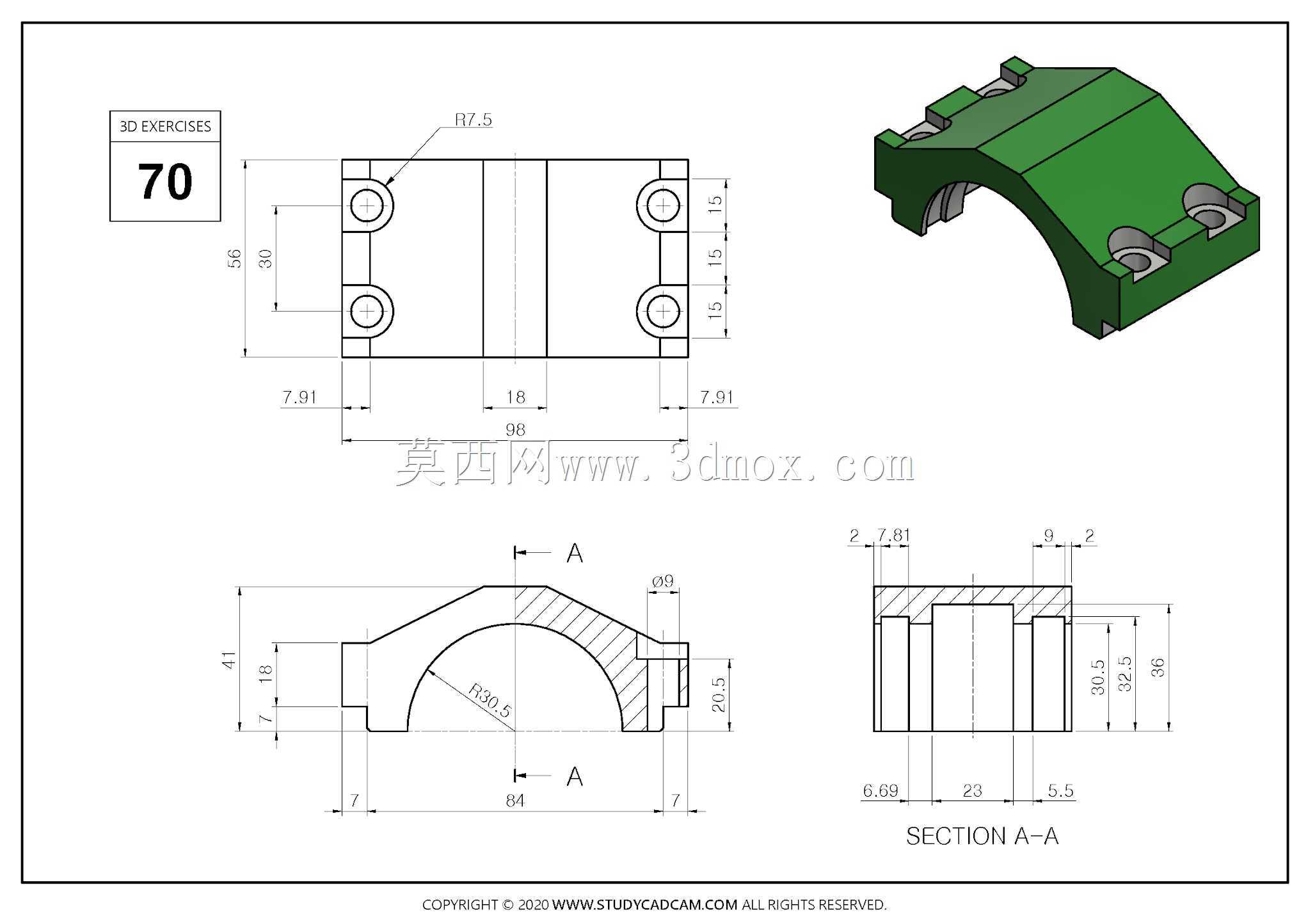

　　在日常机械结构设计的练习与实操过程中，这类带弧形避让结构的安装基座类零件，是很多设备里承担连接、定位、支撑作用的典型零件，常见于各类需要对回转类部件进行半包围固定的工位，比如小型输送线的侧装导向座、检测设备的传感器安装支架、工装夹具的定位支撑块等场景，这类零件不需要承受超大冲击载荷，但对安装定位的精度、与相邻部件的避让间隙有明确要求。从结构本身来看，零件主体采用半开放的弧形内凹设计，这个弧形面的核心作用是避让穿过的轴类、管类部件，避免装配时出现硬干涉，弧形面的曲率需要和被避让部件的外圆曲率匹配，预留0.2-0.5mm的装配间隙，既不会因为间隙过大导致定位偏移，也不会因为间隙过小出现装配卡滞。零件两侧延伸出带安装孔的凸台结构，

　　两个沉头安装孔的孔位同轴度需要控制在0.02mm以内，沉头深度要匹配常用内六角螺栓的头部高度，保证螺栓锁紧后头部不高出零件安装面，避免和周边其他运动部件产生刮擦。零件顶部的凸起卡位结构，是用来和上方的压块或者盖板进行定位配合的，卡位的侧面做了小尺寸的倒角处理，方便装配时快速导入对位，不需要反复调整位置就能完成初步定位，提升装配效率。设计这类零件的时候，首先要确认的是安装边界：零件整体的宽度方向尺寸要适配安装工位的预留空间，不能超出安装板的可用范围，弧形内凹的最低点到安装底面的高度，要保证被避让的部件穿过时，最低点和部件外圆之间保留足够的安全间隙，避免设备运行过程中因为振动导致零件和回转部件发生摩擦。零件的壁厚设计要兼顾强度和轻量化，

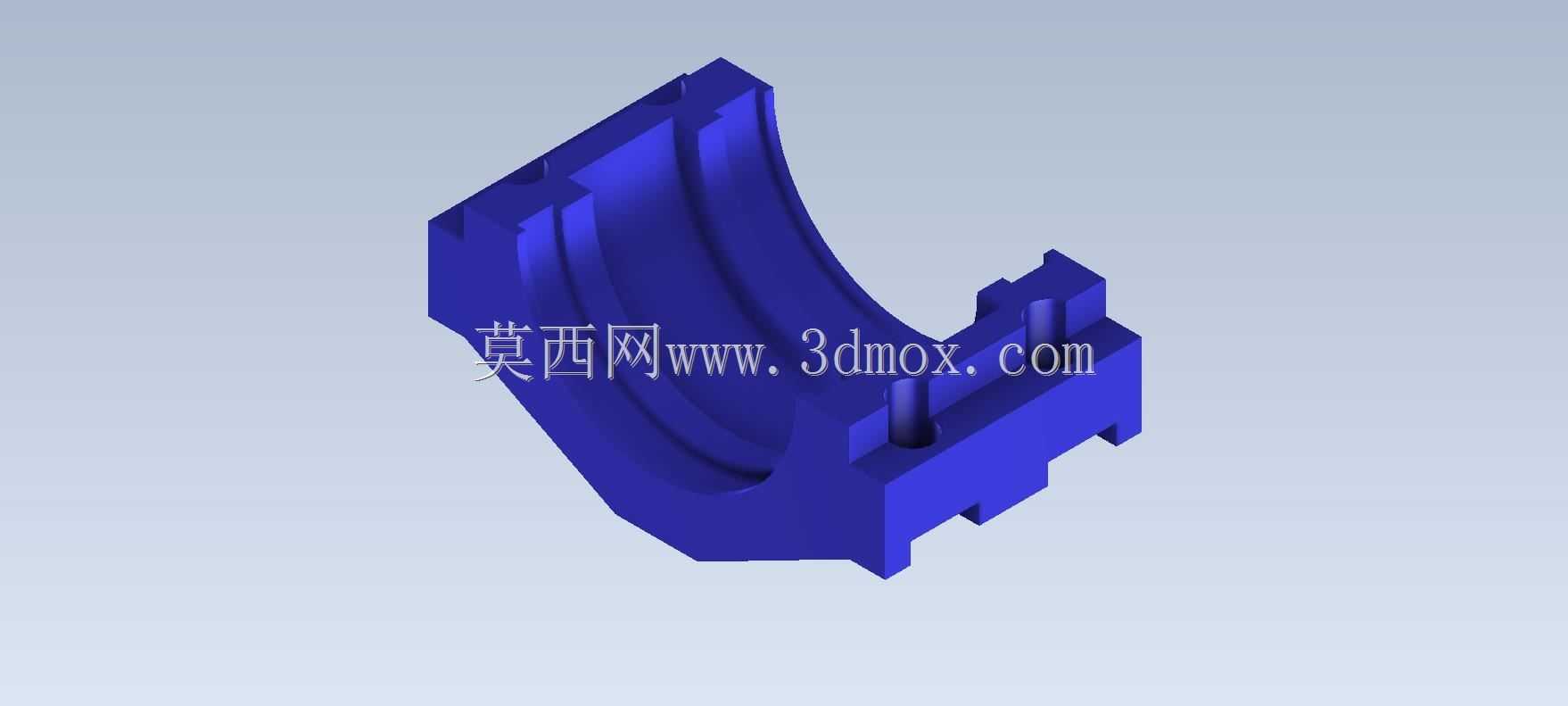

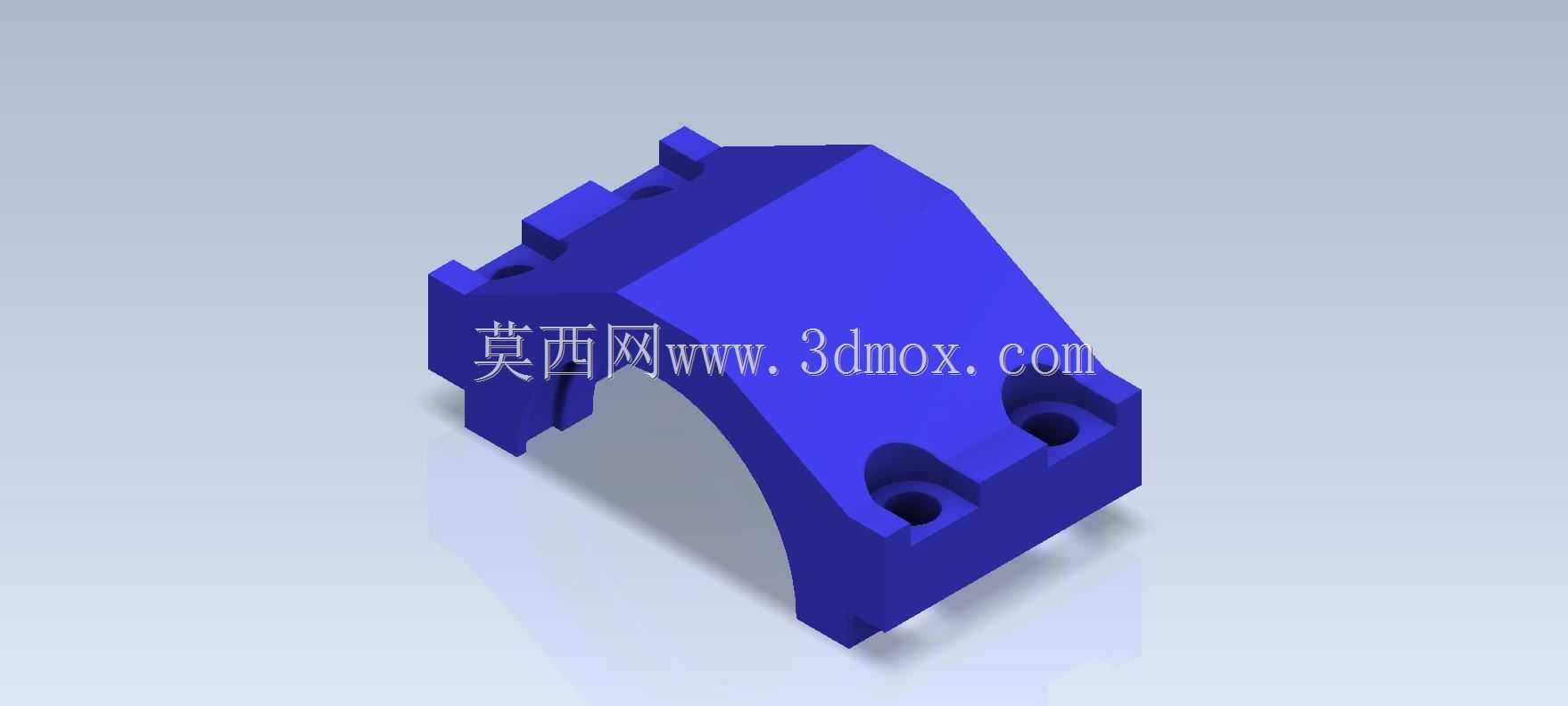

　　主体壁厚保持均匀，避免注塑或者铣削加工时出现壁厚不均导致的变形，安装孔周边做了局部加厚处理，抵消螺栓锁紧时的压应力，防止长期使用后孔位周边出现开裂变形。从建模逻辑来看，这类零件适合采用基础特征叠加的方式完成：首先绘制主体的拉伸截面，一次性拉出主体的基础块体，之后通过拉伸切除做出内凹的弧形避让面，再在两侧凸台位置拉伸切除出安装沉孔，顶部的卡位结构通过小尺寸凸台拉伸完成，最后对所有锐边做0.3mm的倒角处理，既去除加工毛刺，也避免装配时划伤操作人员。这类零件作为CAD基础练习素材，能够帮助初学者快速掌握拉伸、切除、倒角、孔特征等基础建模命令的使用，同时理解机械零件设计里的避让、定位、安装间隙等核心设计逻辑，

　　避免建模时只关注外形而忽略实际装配的工艺要求。在实际设备应用中，这类基座零件通常采用铝合金或者POM材质加工，铝合金材质的零件强度更高，适合有一定载荷的安装工位，POM材质的零件自润滑性好，不会刮伤被避让的轴类部件表面，适合和光轴、导杆类部件配合使用。安装时通过两个内六角螺栓将零件固定在设备的安装立板或者安装平板上，弧形内凹面朝向需要避让的部件，顶部的卡位可以嵌入上方盖板的对应凹槽内，承受横向的剪切力，避免螺栓长期受剪出现断裂。需要注意的是，零件的安装面要做平面度处理，平面度控制在0.05mm以内，保证锁紧后零件不会出现倾斜，否则会导致弧形避让面和轴类部件的间隙不均匀，局部出现摩擦卡滞的问题。
