异形铰接式机械连接座结构设计

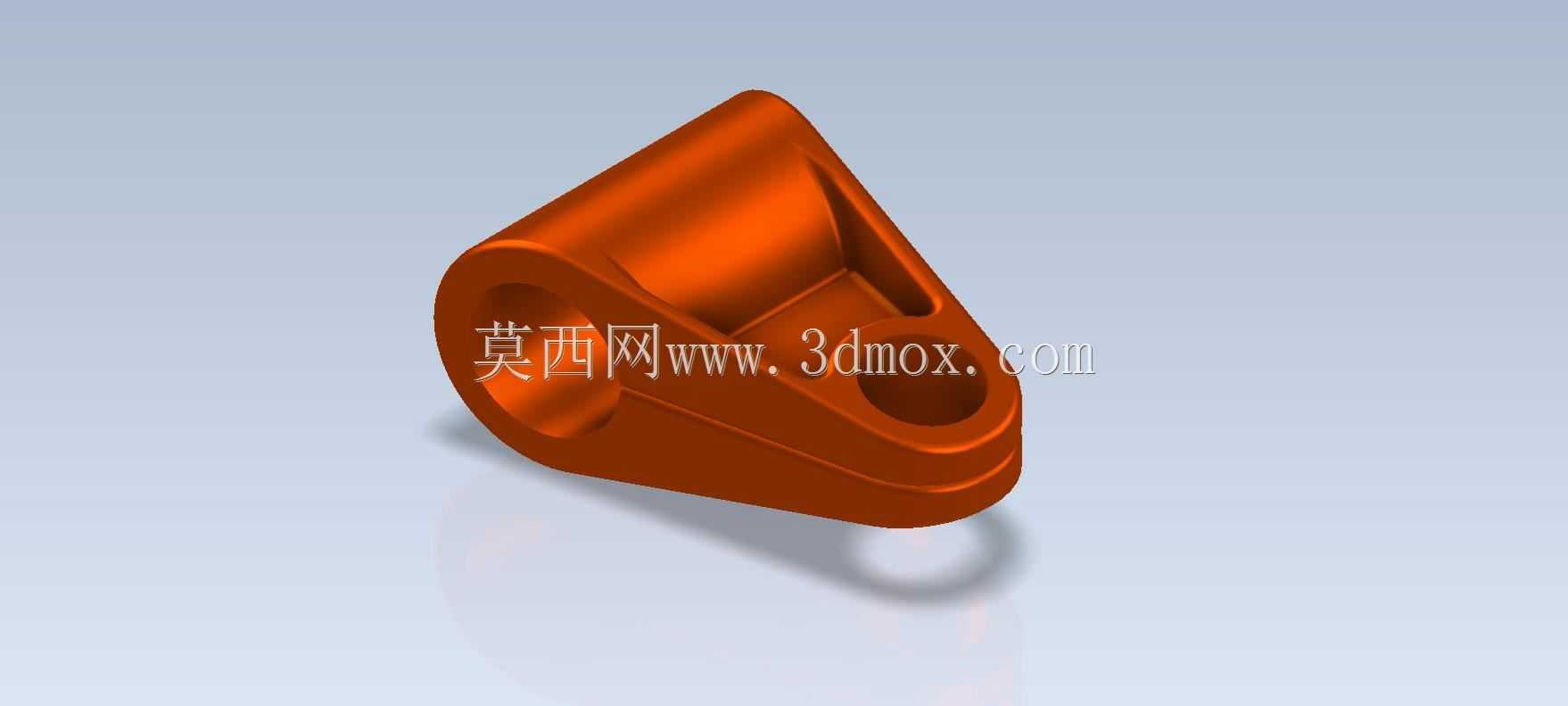

　　这类异形铰接连接座常见于中小型机械设备的连杆传动机构中，多作为传动链路里的中间铰接载体，承担力的转向传递与运动轨迹约束作用，在轻工自动化设备、小型工程机械的操纵连杆组、农用机具的调节机构里都能见到同结构原理的零件身影。从结构功能来看，零件一端的大直径通孔是主铰接安装位，孔内壁需要做较高的表面粗糙度处理，适配销轴的转动配合，工作过程中该孔位会持续承受交变的径向载荷，因此孔周的壁厚做了均匀加厚处理，避免长期受载出现应力开裂。零件另一端的带沉台小孔是副连接位，主要用于和联动杆件做端部固定，沉台结构可以容纳螺栓头或者销轴端部，避免连接后突出部分干涉周边零件的运动路径。

　　从设计思路上拆解，整个零件采用一体化铸造成型后再做机加工的工艺路线，主体外形的流线过渡不是单纯的外观处理，每一处曲面过渡都对应力的传递路径做了优化：主铰接孔到副连接位之间的内凹型腔，是在保证整体结构刚度的前提下做的减重设计，去掉了非受力区域的多余材料，既降低了零件自重，也减少了铸造过程中厚大截面容易出现的缩孔缺陷。零件外侧的斜向加强筋顺着两个安装孔的中心连线方向布置，刚好对应零件受拉压载荷时的主应力方向，能在不增加过多壁厚的前提下大幅提升零件的抗弯扭能力。

　　关于安装边界与尺寸适配，这类零件的主铰接孔直径通常根据配套销轴的标准系列选取，孔的轴向长度要和安装位的支座间距匹配，保证安装后没有多余的轴向窜动；副连接孔的中心与主铰接孔的中心距是核心安装尺寸，直接决定了连杆机构的传动比与运动行程，设计时需要严格控制该尺寸的公差，避免装配后出现运动卡滞或者行程偏差。零件的整体外轮廓要做倒圆角处理，所有安装配合面预留合适的机加工余量，非配合面保持铸造毛坯的粗糙度即可，不需要额外加工。实际装配时，主铰接孔内通常会配套自润滑铜套，减少转动过程中的磨损，副连接位安装后需要加装防松垫片，避免设备运行过程中连接螺栓受振动松脱。

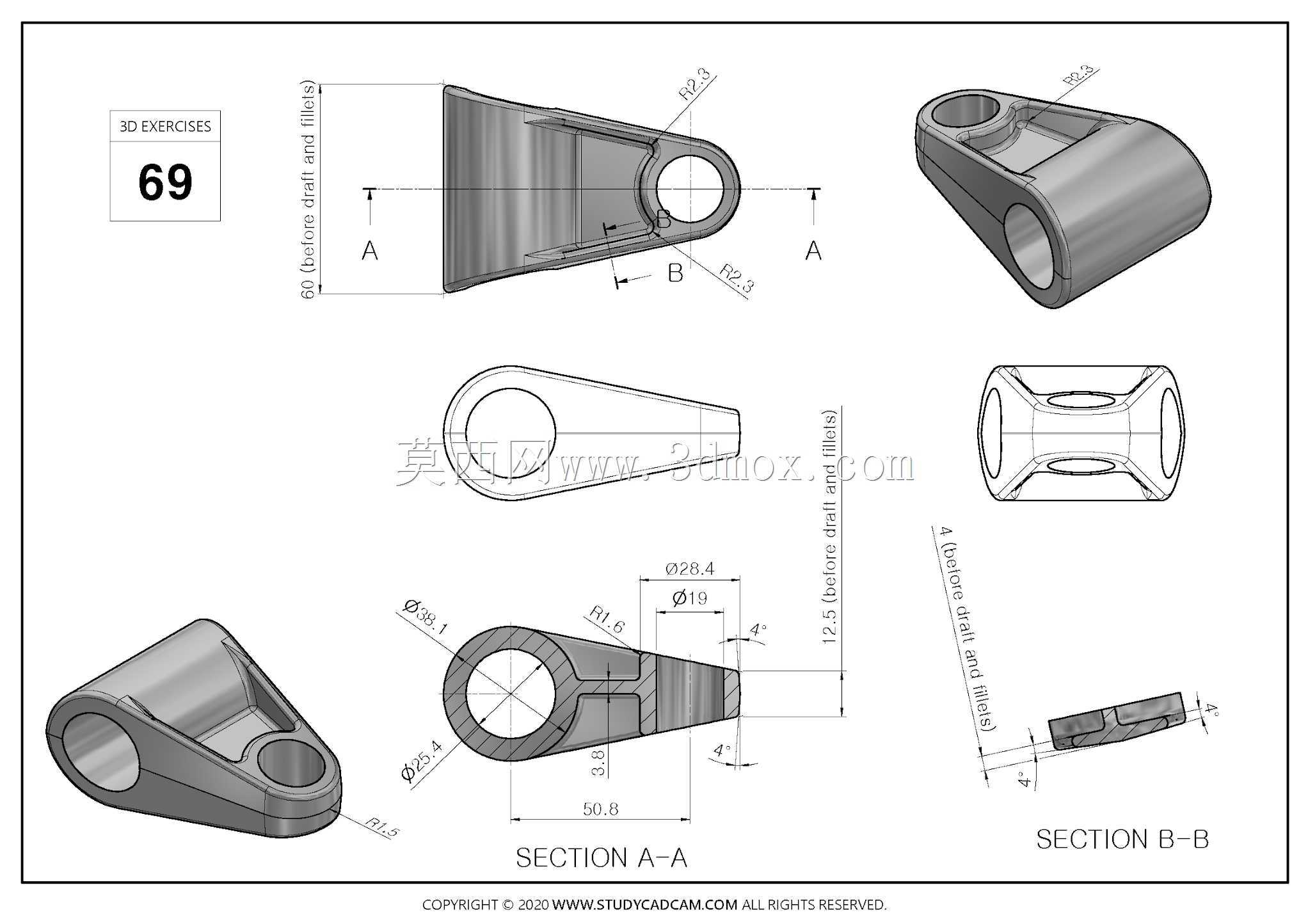

　　在建模练习过程中，这类零件的建模难点在于不规则曲面与实体特征的衔接，需要先确定两个安装孔的中心位置与基准面，再通过草图绘制主体的截面轮廓，利用拉伸、放样等特征生成主体结构，之后通过切除特征做出内凹减重腔，最后对所有锐边做倒圆角处理，建模过程中要时刻注意壁厚的均匀性，避免出现局部壁厚突变的情况，这也和实际铸造工艺的要求相契合。这类零件虽然结构不算复杂，但涵盖了铰接类零件的典型设计要素，对于理解机械传动连接件的受力设计、工艺适配、安装约束都有很强的练习参考价值，建模时可以结合实际工况调整各个部位的尺寸参数，验证不同载荷下的结构强度表现，积累异形结构件的设计经验。
