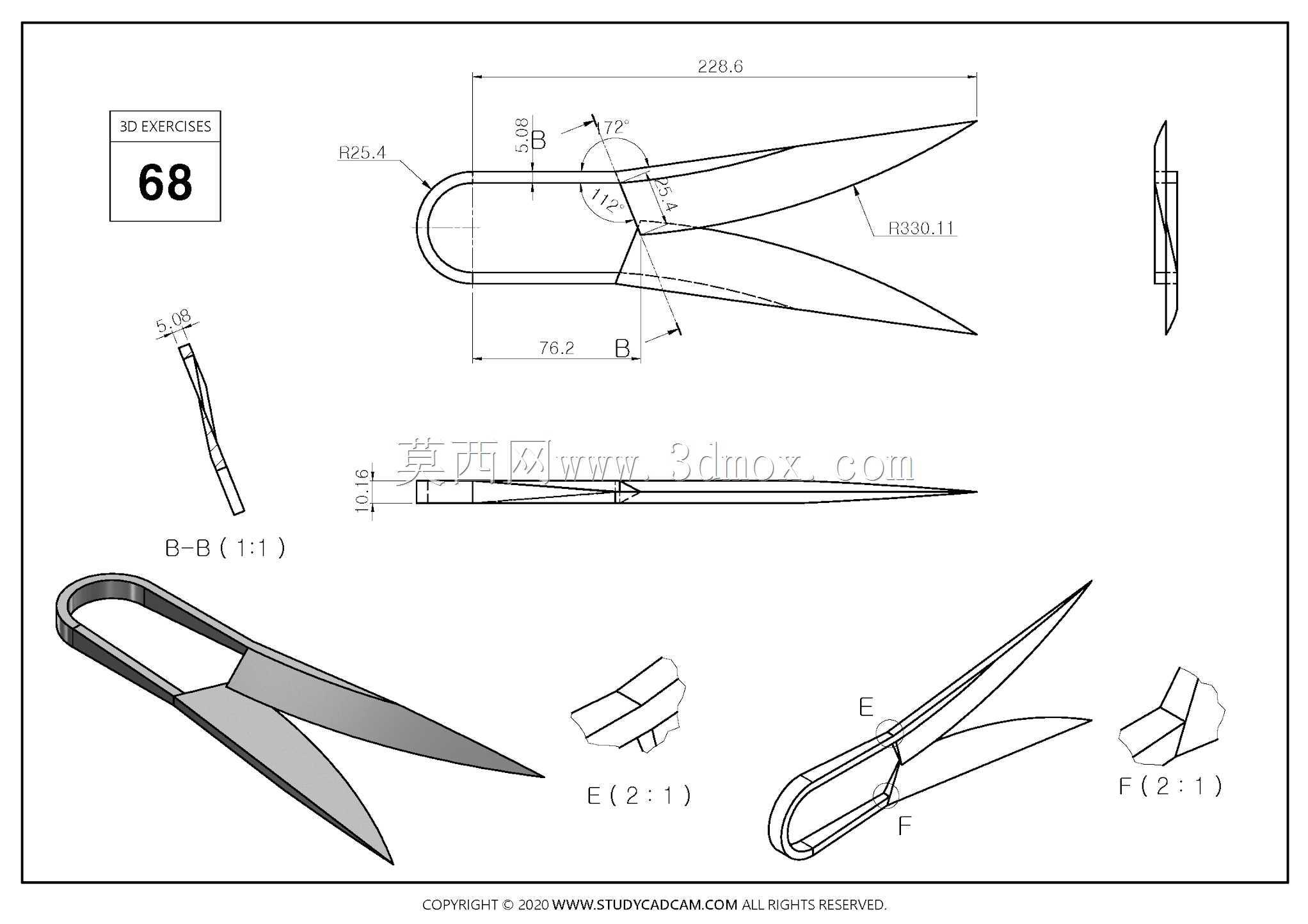

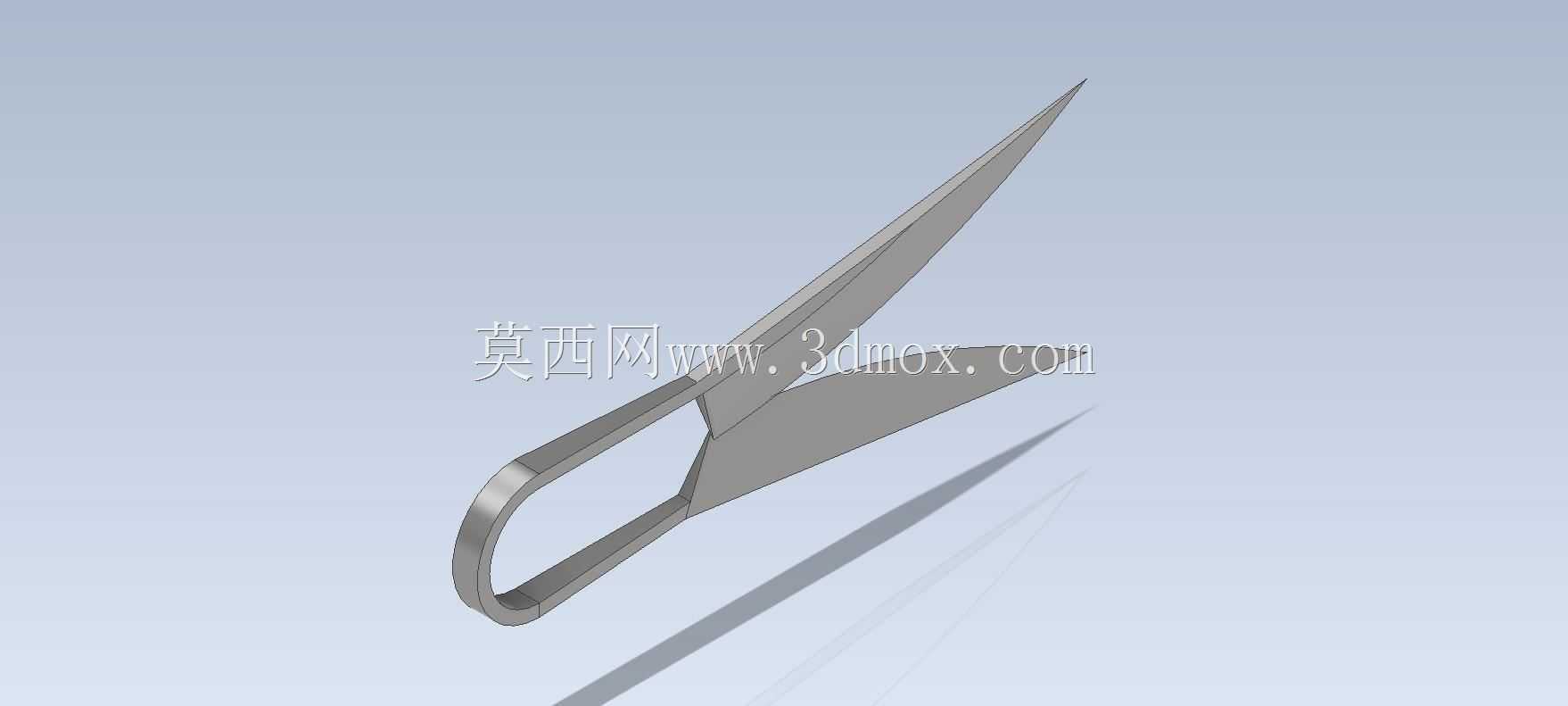

日式剪线剪刀结构设计三维数模

　　这款剪线剪刀的结构设计，核心围绕轻薄线材的精准剪切需求展开，在电子装配、纺织加工、线束生产等场景中，这类小型剪切工具是工位上不可或缺的手动作业器具。不同于普通民用剪刀的宽刃大开合设计，这款日式剪线剪刀采用了窄长尖刃的构型，刃口尖端收窄至极小的圆角，能够伸入狭小的设备缝隙、线束排布密集的区域完成单根线材的剪切，不会误碰周边的元器件或者相邻线材，在电子厂PCB板后段剪引脚、服装加工厂剪线头、线束加工厂剪多余线芯的工位上，这种尖刃设计的实用性远高于普通宽刃剪刀。

　　从结构设计逻辑来看，这款剪刀采用了一体式弹性柄的设计，没有额外加装的复位弹簧，依靠柄部自身的金属弹性实现开合复位，这种设计的优势在于减少了装配零件数量，没有弹簧脱落、卡滞的失效风险，长期高频使用下的可靠性更高。柄部的回环结构完全贴合人体工学，单手握持时食指与拇指可以自然穿入环内，握持时不需要刻意施加握紧的力，依靠柄部的自然张开角度就能适配手掌的自然姿态，长时间重复剪切作业时，手部的疲劳度会比带分体弹簧的剪刀低很多。刃部的开合角度经过反复调校，最大开合度控制在30度以内，这个角度区间内，刃口的剪切力臂配比最优，剪切0.1mm到1mm直径的铜线、纺织线、细铁丝时，不需要施加过大的握力就能完成齐整剪切，不会出现线材挤滑、剪口毛边的问题。

　　刃口的设计采用了斜磨刃工艺，两个刃片的贴合面经过精密研磨，剪切时刃口的啮合间隙控制在0.02mm以内，即使是直径极细的漆包线、尼龙线，也能做到一剪即断，不会出现线材夹在两片刃之间卡滞的情况。整个剪刀的外形尺寸控制在总长120mm左右，最大宽度25mm，属于便携口袋级的工具尺寸，作业人员可以直接放在工服口袋里随身携带，不需要占用工具箱的额外空间。安装边界方面，这款工具不需要额外的固定安装位，属于手持手动工具，配套的工位挂架只需要预留直径10mm的挂孔就能完成悬挂收纳，刃部尖端到转轴中心的距离为70mm，这个长度设计刚好覆盖常规作业时的操作半径，不需要过度伸展手腕就能完成常规位置的剪切操作。

　　从结构强度的设计考量来看，整个剪刀的主体采用单块金属板材冲压成型，转轴位置采用了无铆钉的压铆铰接结构，铰接处的转动阻尼经过调校，既不会因为阻尼过小导致刃口自行晃动错位，也不会因为阻尼过大导致开合费力。柄部的弹性变形区间经过计算，正常握持施力时的变形量在金属的弹性极限范围内，即使经过上万次的开合循环，柄部也不会出现塑性变形、无法复位的问题。刃部的硬度设计区分了刃口区域和柄部区域，刃口区域做了局部淬火处理，硬度达到HRC52-56，能够保持长期剪切的刃口锋利度，而柄部区域保持了较好的韧性，不会因为意外摔落就出现断裂的情况。

　　在实际产线应用中，这类剪刀的损耗点主要集中在刃口磨损和铰接松动，这款结构的铰接位置采用了全包式的压铆结构，相比穿轴铆钉的结构，长期使用后的铰接间隙扩大量更小，刃口的啮合精度保持时间更长。尖刃的部分做了微小的加厚处理，虽然尖端很细，但是横截面采用了渐变的三角形构型，在保证尖端能够伸入狭小缝隙的前提下，尽可能提升了尖端的抗弯折强度，正常使用时不会因为轻微的磕碰就出现尖端折断的问题。剪切刃的刃口角度设计为25度，这个角度兼顾了锋利度和刃口强度，既能够轻松切入软质线材，也不会因为刃口过薄导致剪切稍硬的金属线时出现卷刃的问题。
