双吊环式圆柱连接紧固五金构件

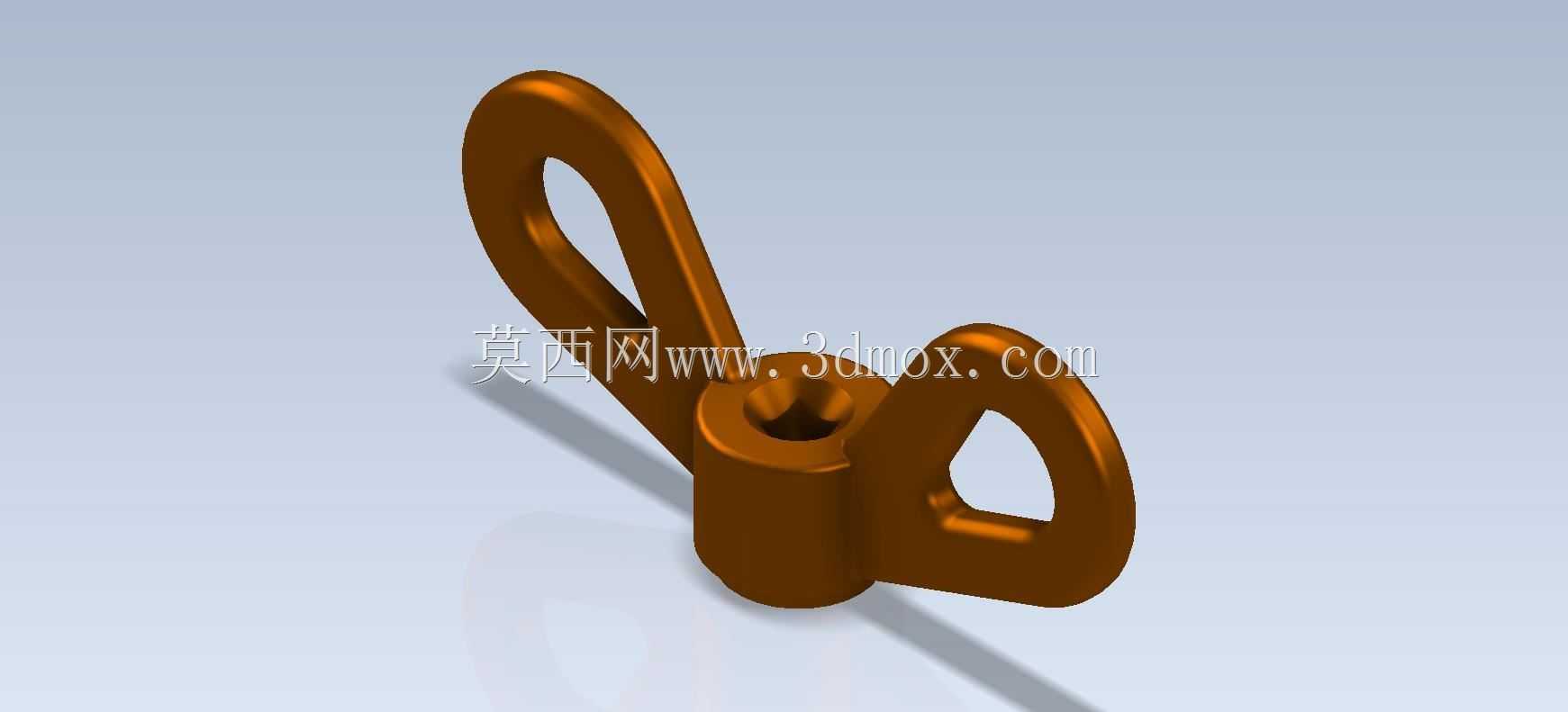

　　这类带双环形耳片的圆柱基座构件，在轻载铰接传动、工装夹具快换、小型设备舱门开合、户外便携器材挂接场景中十分常见，核心作用是通过中心柱体完成定位承载，两侧的环形耳片既可以穿装销轴实现与其他杆件的铰接联动，也可以穿装绑带、锁销完成快速固定，相比单耳结构，双耳的受力对称性更好，侧向抗偏载能力提升明显，不会因为单侧受力出现基座扭转歪斜的问题。

　　从结构设计逻辑来看，中心圆柱段是整个构件的核心承载基体，内部预留的同轴孔位既可以加工内螺纹完成与螺柱的锁紧配合，也可以做成光孔穿装销轴实现转动连接，柱体的外径尺寸根据承载等级匹配，常规轻载场景下柱体外径控制在12-18mm区间即可满足100kg以内的静载要求，柱体高度根据安装面的厚度预留，一般比安装板厚度多出2-3mm，保证锁紧后不会出现轴向窜动。两侧的环形耳片与中心柱体采用一体化圆弧过渡，没有尖锐的应力集中棱角，耳片的内孔直径统一适配标准圆柱销规格，常见的适配尺寸为6mm、8mm两种，耳片的外轮廓做了等宽设计，环带的壁厚保持在3-4mm，既保证足够的抗拉强度，也不会因为壁厚过大增加不必要的重量。

　　实际选型应用时需要重点关注安装边界尺寸，两个耳片的外侧总宽度一般控制在40-55mm区间，安装时需要预留足够的侧向空间，避免耳片与周边结构件发生运动干涉，尤其是作为铰接件使用时，耳片需要绕中心销轴有一定的摆动角度，周边要预留至少15°的摆动余量，防止运动过程中出现卡滞。如果是用于挂接场景，两个耳片的内孔同轴度需要控制在0.1mm以内，否则穿装销轴后会出现别劲问题，长期受力容易导致耳片变形断裂。

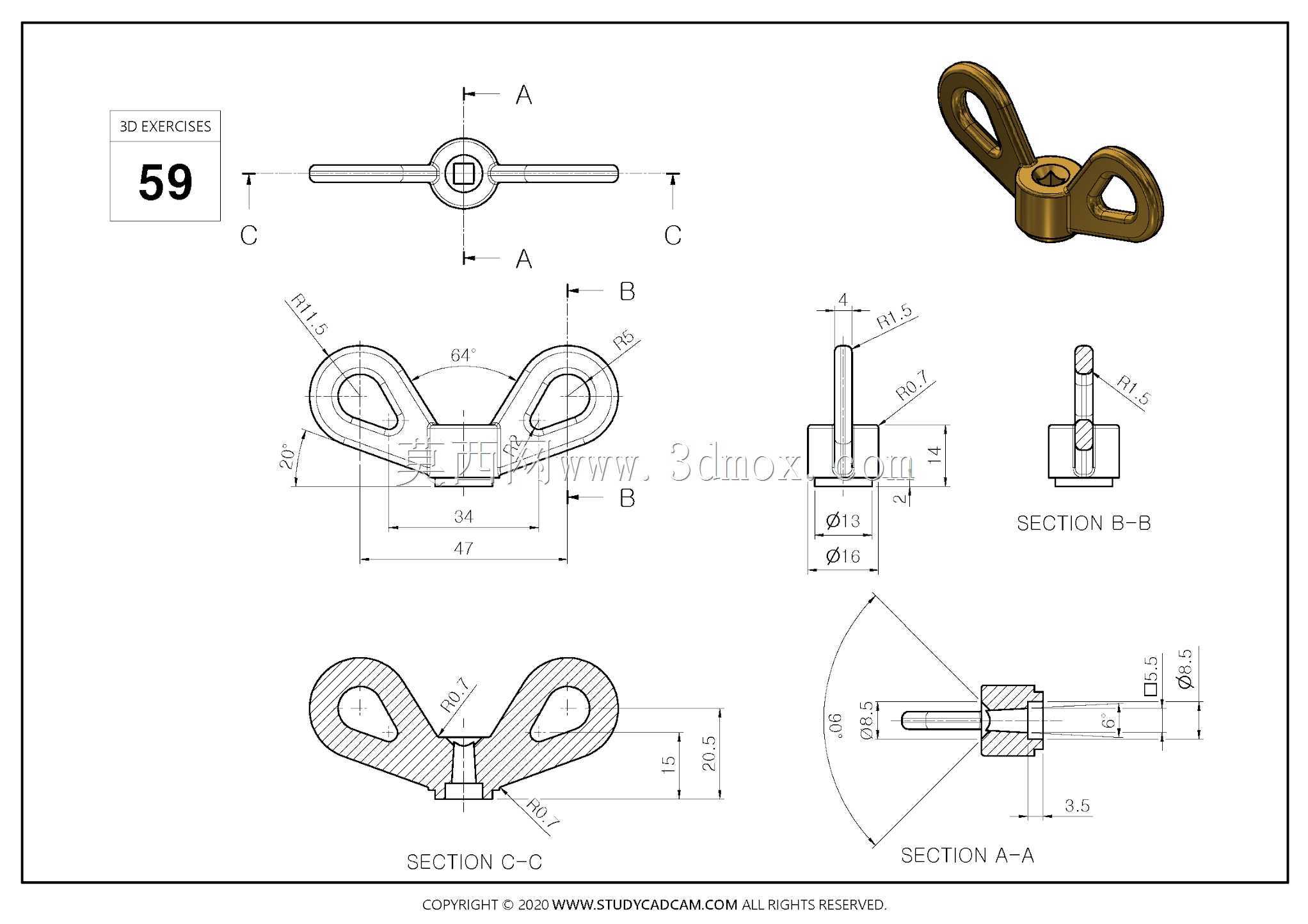

　　建模过程中需要注意几个工艺细节：耳片与中心柱体的衔接处要做R2-R3的圆角过渡，避免铣削加工或者压铸成型时出现应力开裂；中心孔的端口要做0.5mm的倒角，既方便销轴或者螺柱的导入，也能去除加工毛刺避免划伤操作人员；耳片的环形外轮廓要做等壁厚处理，如果是采用金属压铸或者塑料注塑成型，等壁厚结构可以避免成型过程中出现缩孔、缺料的缺陷，提升成品率。如果是用于有防锈要求的户外场景，构件表面可以做喷塑或者镀锌处理，建模时不需要额外刻画涂层厚度，只需要在工程图标注表面处理要求即可。

　　这类构件在实际装配中不需要复杂的安装步骤，只需要将中心柱体对准安装基座的预留孔位，从下方穿装锁紧螺钉或者从上方压入过盈配合孔位即可完成固定，两侧耳片可以根据实际使用需求选择同时装接两个拉杆，也可以单侧装接拉杆、另一侧挂装复位弹簧，适配不同的传动结构需求。相比焊接式的固定吊耳，这种一体化成型的构件装配效率更高，更换维护也更方便，不需要现场焊接作业，在小型自动化设备、便携户外装备、民用五金制品中应用十分广泛。
