这款球头铰接定位组件,常作为传感检测类设备的姿态调整执行端结构使用,在工业现场的位移、角度传感单元安装场景中十分常见,比如生产线工件到位检测的传感器角度微调支架、小型气动执行机构的铰接传动端,都能见到同结构原理的零件身影。从实际使用场景来看,这类结构核心要满足两个核心需求:一是球头部分能够实现一定角度范围内的摆动调整,方便适配不同安装面的检测角度要求,避免传感单元因为安装角度偏差出现检测盲区;二是底部的法兰安装座要提供足够的安装刚性,保证设备运行过程中不会因为振动出现位置偏移,影响检测精度。

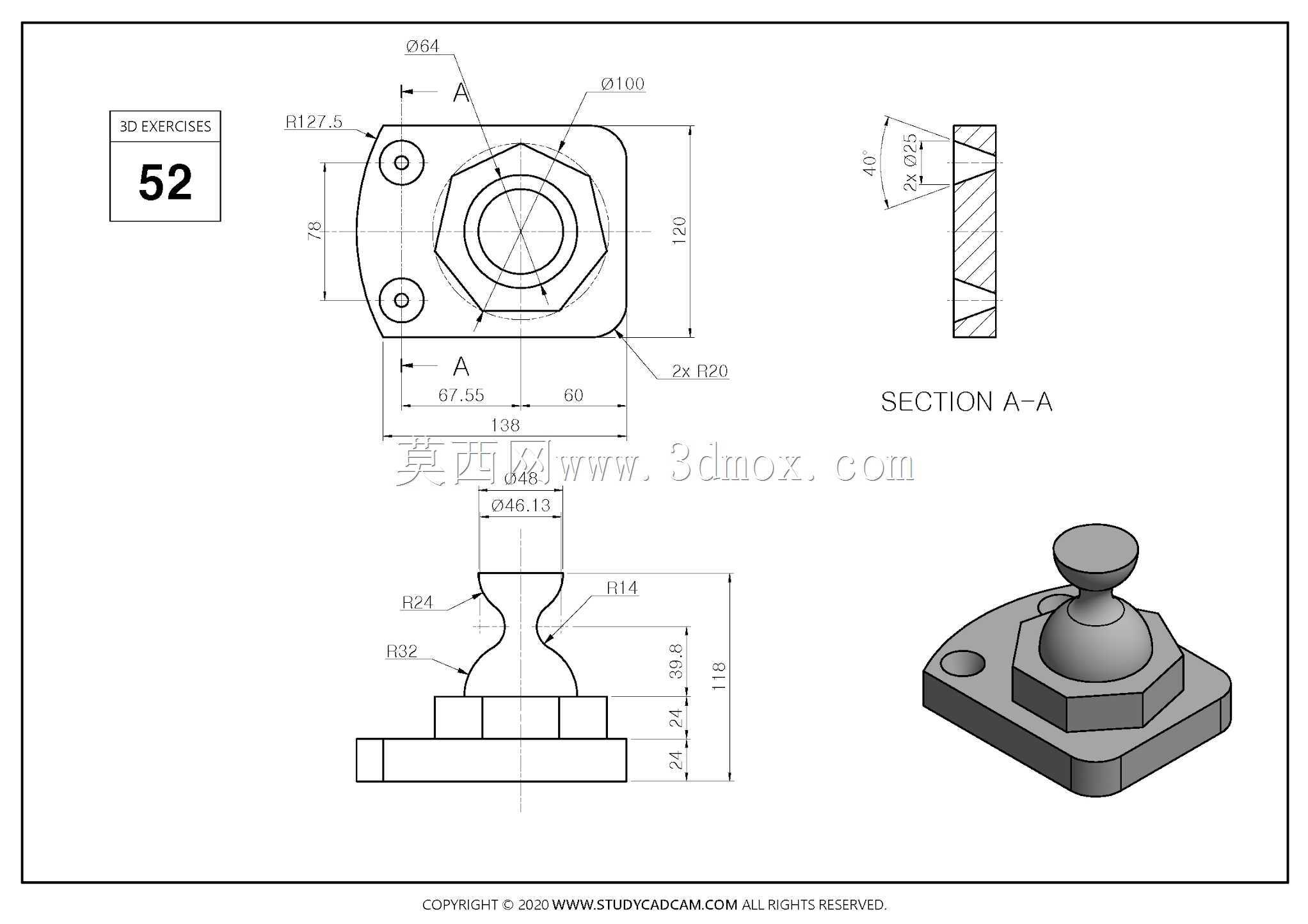

从结构设计思路来看,整个零件采用一体化结构设计,底部为带圆角的方形法兰基座,基座上对称开设两个通孔安装位,安装孔的位置避开了中间的球头铰接支撑座区域,安装时可以直接通过螺栓穿过通孔将整个组件固定在设备安装面板上,安装边界清晰,两个安装孔的中心距经过适配常规的传感安装支架尺寸设计,不需要额外做转接板就能直接适配市面多数小型传感单元的安装规格。法兰基座上方设置六边形的限位支撑台,这个六边形结构一方面是为了给中间的球窝结构提供足够的壁厚支撑,避免球头摆动过程中支撑座出现应力开裂,另一方面在装配时可以用扳手卡住六边形台,方便拧紧固定螺母,不需要额外设计夹持位,减少加工工序。
中间的球头部分采用标准球径设计,球头上方延伸出圆柱形的连接柱,连接柱顶端做圆角过渡处理,方便和外部的检测拨杆、传动连杆做过盈配合装配,球头和下方支撑座的球窝之间预留了合适的配合间隙,既保证摆动时没有卡滞,也不会因为间隙过大出现晃动,影响角度调整的精度。整个零件的外形尺寸经过紧凑化设计,法兰基座的长宽尺寸控制在小型安装位的适配范围内,整体高度不会超出小型传感单元的安装空间限制,不会和周边的设备管线、其他结构件产生干涉。
从功能特性上来说,这款结构的球头摆动角度可以覆盖正负30度的调整范围,足够应对绝大多数现场安装的角度调整需求,不需要反复拆装调整安装座的位置,只需要松动顶部的锁紧件就能调整球头角度,调整到位后锁紧即可固定姿态,维护调整十分便捷。法兰基座的两个安装孔采用沉孔设计,螺栓安装后头部不会突出基座表面,保证安装面贴合平整,不会因为螺栓突出导致安装不稳。零件的所有棱边都做了小圆角过渡处理,避免加工和装配过程中出现锐边划伤的情况,同时也能减少应力集中,提升零件的抗疲劳强度,在长期受振动的工况下也不容易出现断裂问题。

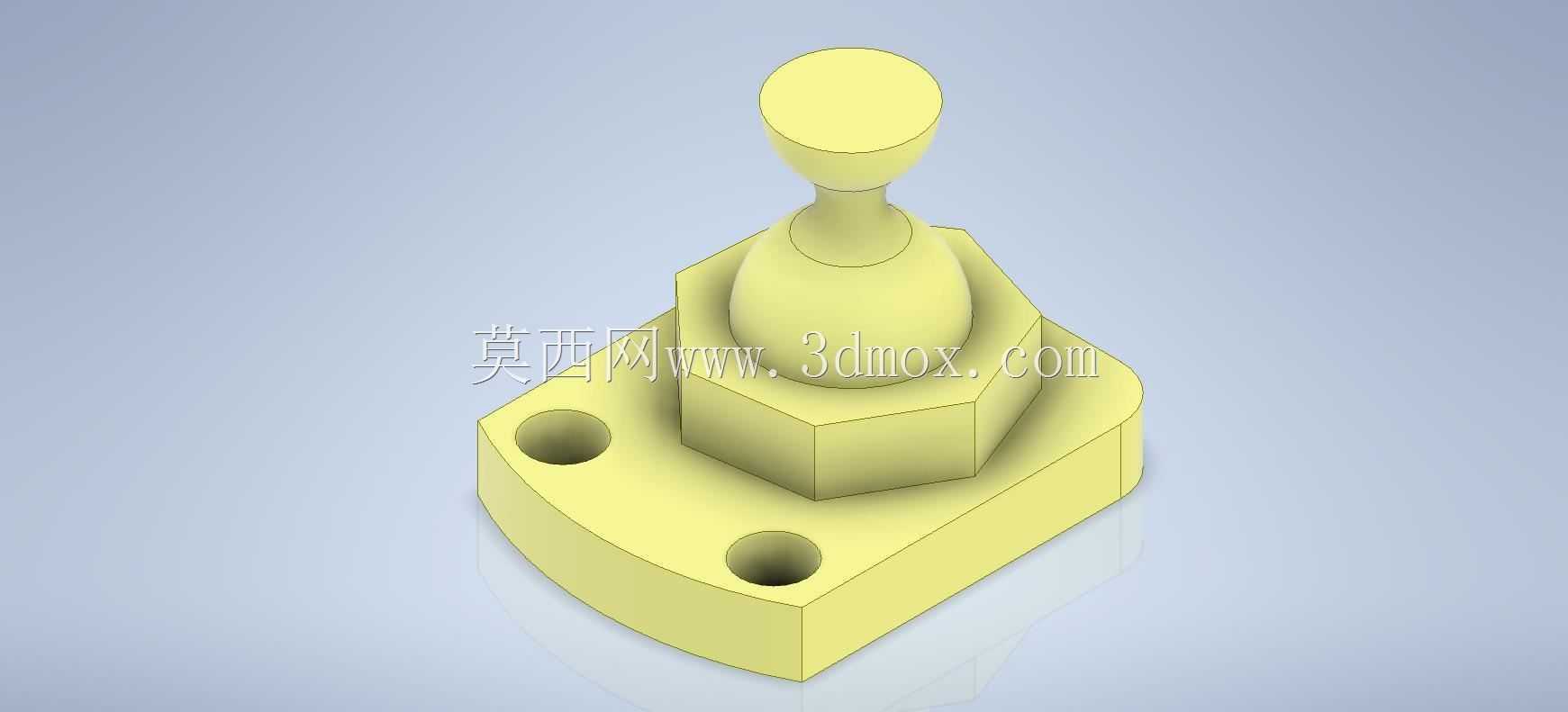

在建模逻辑上,这个结构的绘制顺序遵循从下到上的特征叠加逻辑,先绘制底部法兰的草图,拉伸生成基座主体,再切除出两个安装沉孔,之后在基座中心位置拉伸生成六边形支撑台,再旋转生成球窝结构,之后绘制球头和顶部连接柱的旋转轮廓,旋转生成球头部分,最后对所有棱边做圆角处理,整个建模过程没有冗余特征,特征树清晰,后续修改尺寸时只需要调整对应草图的参数就能快速衍生出不同球径、不同安装孔距的变体结构,适配不同规格的传感单元安装需求。这类结构虽然看起来简单,但在细节尺寸的把控上需要结合实际装配需求调整,比如球窝和球头的配合公差,如果间隙留小了会导致摆动卡滞,间隙留大了会出现定位松动,安装孔的位置精度也会直接影响安装后的整体位置度,这些细节都是实际结构设计中需要重点关注的部分。
