细长轴类传感探测杆结构设计

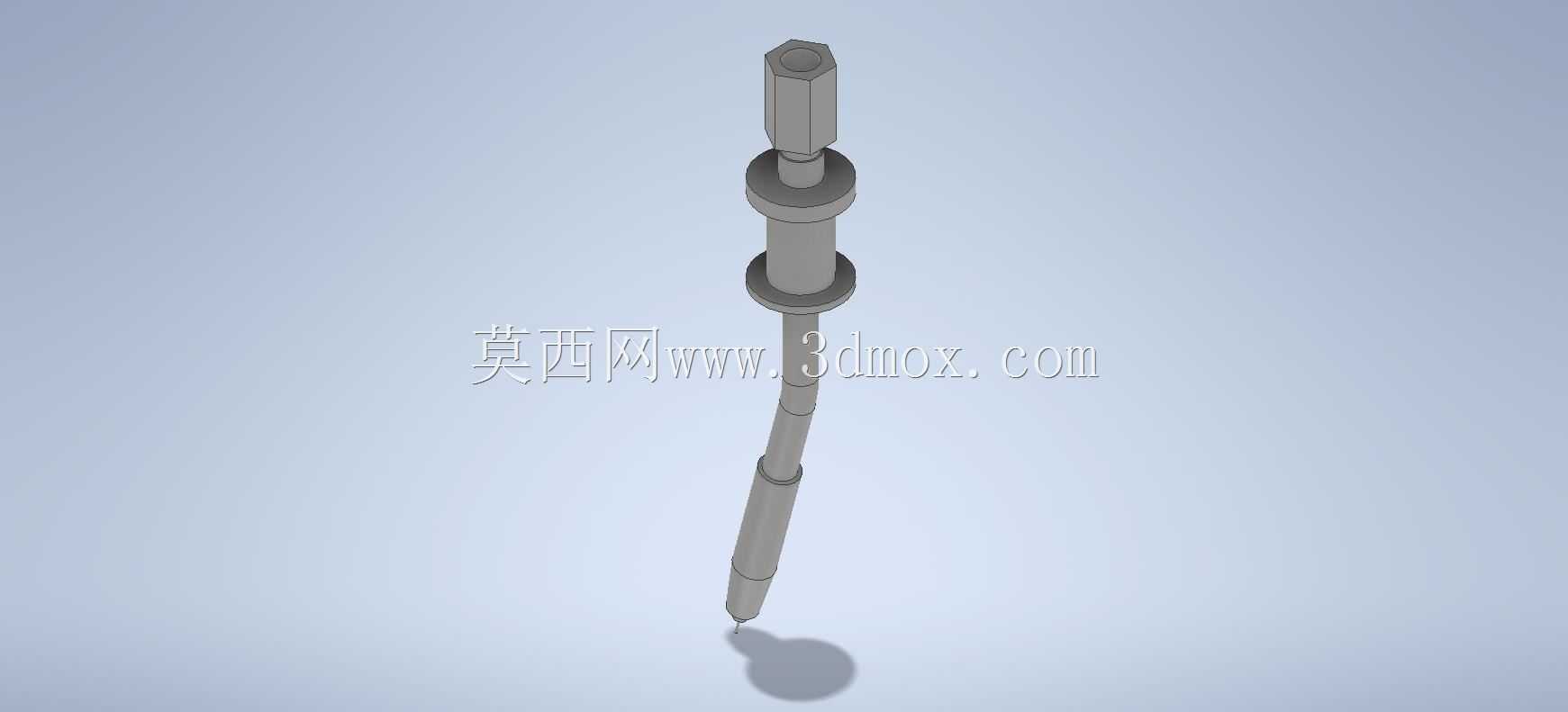

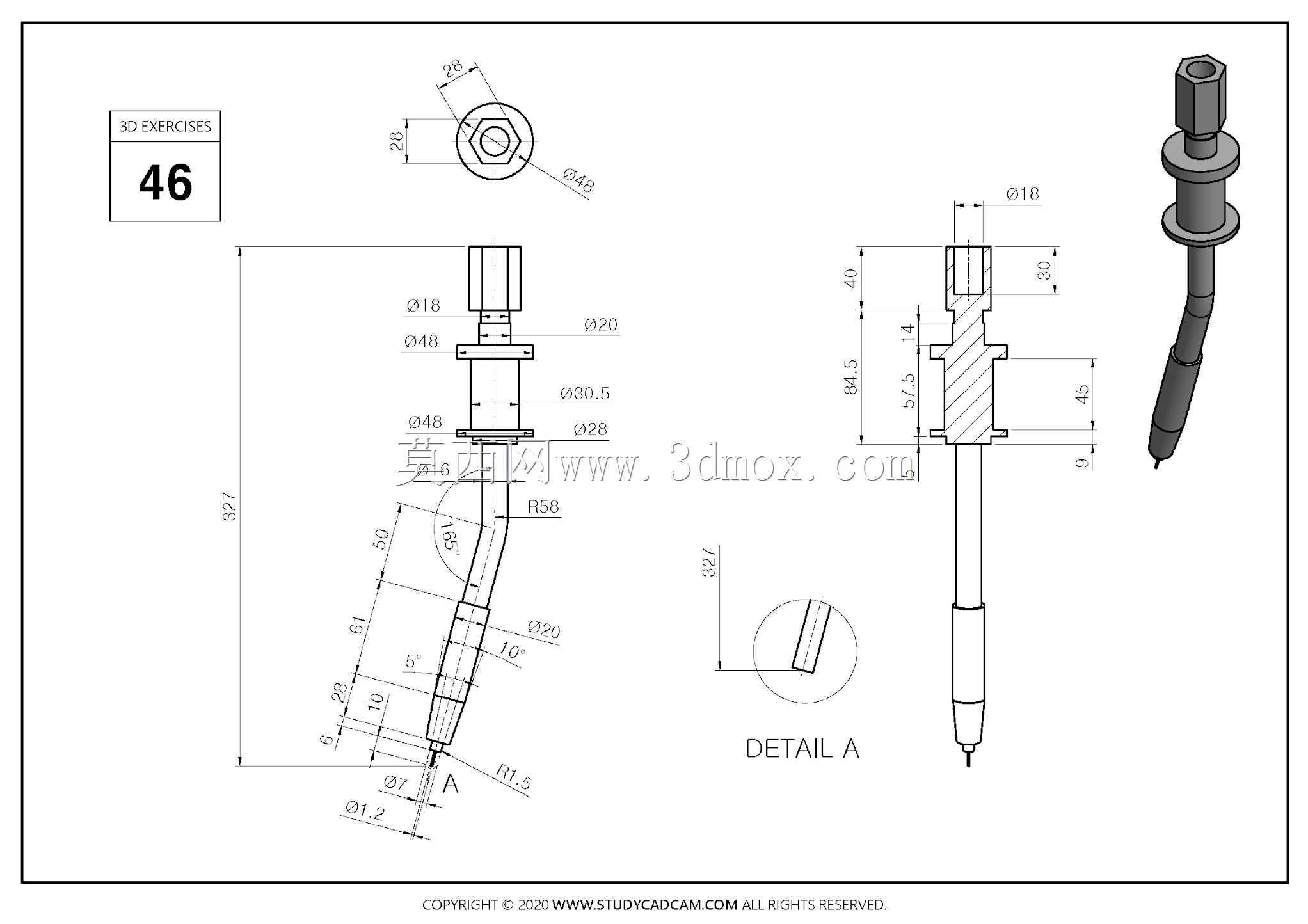

　　这类细长轴式探测杆件，常配套在接触式位移传感、位置检测类设备中使用，在自动化产线的工件到位检测、精密装配的位置校验、小型量具的接触测头组件里都能见到它的身影，核心作用是把被测对象的微小位移、位置变化通过杆身的轴向移动传递到后端的传感感应单元，把物理位置信号转化为可采集的电信号，是接触式传感检测链路里直接和被测件接触的前端执行部件。从结构设计逻辑来看，整个杆件采用多段变径的轴类结构，最顶端的六角柱结构是安装配合段，设计成六角形态主要是为了安装时可以用普通扳手夹持锁紧，避免杆身跟转，保证安装后的周向定位精度，这一段的直径是整个杆身最粗的部分之一，和安装基座的导向孔配合时，能提供足够的支撑刚度，避免杆身受侧向力时出现根部弯折。

　　往下的第一处环形凸缘是轴向限位结构，安装时这个凸缘会抵在安装座的限位台阶面上，控制杆件插入安装腔的深度，同时也能和配套的复位弹簧端面贴合，给弹簧提供稳定的施力接触面，避免弹簧工作时出现偏磨、窜动的问题。再往下的第二处环形凸缘，主要作用是和杆身中部的导向套配合，这一段的圆柱面加工精度要求很高，圆度、圆柱度公差通常要控制在微米级，保证杆身做轴向伸缩移动时没有卡滞，同时能承受一定的侧向偏载，避免测头接触工件时因为侧向力导致杆身别劲。中间的长细杆段是传递位移的主体段，这一段的直径做的比较细，一方面是为了减轻整个杆件的运动惯量，让测头接触工件时的触发响应速度更快，减少动态检测时的滞后误差，另一方面也能给复位弹簧留出足够的安装空间，弹簧可以套在这段细杆上，两端分别抵在两处凸缘之间，让整个杆件的结构更紧凑，不需要额外设计弹簧的安装导向结构。靠近测头的位置又做了一次变径收窄，最后过渡到最底端的锥形测头，锥形测头的尖端是直接和被测工件接触的部位，设计成小锥角形态，一方面是可以适配不同形态的被测面，不管是平面、凹槽还是小台阶面，尖端都能稳定接触，不会因为接触面的形态变化导致检测位置偏移，另一方面锥形结构也有一定的导向作用，当测头靠近被测件时，即使有微小的位置偏差，锥面也能顺着工件表面滑到正确的接触位置，减少测头的磕碰损伤。从安装边界来看，这类杆件的安装只需要在设备基座上加工对应直径的导向通孔，顶端六角段预留扳手操作空间，

　　两处凸缘之间的长度要匹配复位弹簧的自由长度和压缩行程，保证杆件在全行程移动时，弹簧始终保持在有效压缩区间内，不会出现并圈或者脱落的问题。杆身的总行程通常控制在几毫米到十几毫米的区间，具体长度可以根据实际检测的位移范围调整，设计时要重点校核长细杆段的压杆稳定性，因为杆身比较细长，如果受轴向压力过大，容易出现失稳弯曲的问题，所以材料通常会选用经过调质处理的合金结构钢，表面做硬化处理，提高耐磨性，避免长期往复移动导致导向面磨损，出现间隙过大影响检测精度的问题。在实际应用场景里，这类探测杆如果用在自动化装配线上，通常会配套在工件定位检测工位，当工装夹具把工件夹紧后，探测杆伸出接触工件的基准面，反馈工件是否装夹到位，

　　如果检测到的位移值在设定公差范围内，设备才会进入下一步的装配工序，避免因为工件装夹偏移导致装配报废。如果用在精密量具上，比如百分表、千分表的测杆结构，和这个设计逻辑基本一致，只是精度等级要求更高，导向面的配合间隙更小，测头的耐磨性要求更高，部分高精度场景还会在测头尖端镶嵌硬质合金，进一步延长使用寿命。设计这类杆件的时候，还要注意各段轴肩的过渡圆角处理，不能出现尖锐的直角台阶，避免热处理或者受力时出现应力集中，导致杆身在交变载荷下出现断裂，尤其是长期做往复伸缩运动的部件，应力集中的位置很容易萌生疲劳裂纹，所以过渡位置通常会做小R角的圆滑过渡，同时表面粗糙度要控制在Ra0.8以下，减少往复移动时的摩擦阻力，也能降低导向套的磨损速度。另外，杆身的同轴度要求也很高，从顶端的安装段到中部的导向段，再到底端的测头尖端，整根杆的同轴度公差要控制在很小的范围内，不然装配后会出现杆身移动卡滞、测头偏移的问题，直接影响检测精度。
