叉形铰接连杆机械结构设计

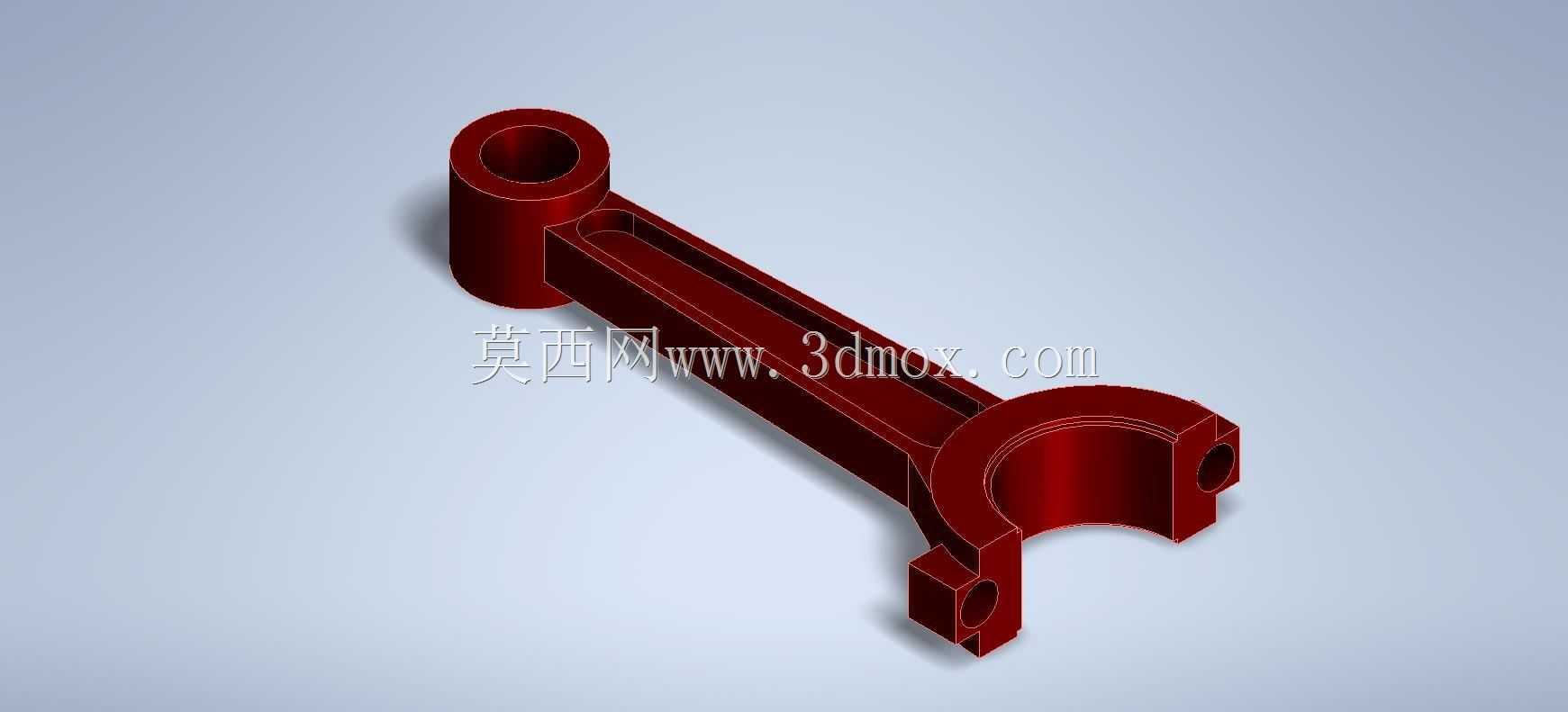

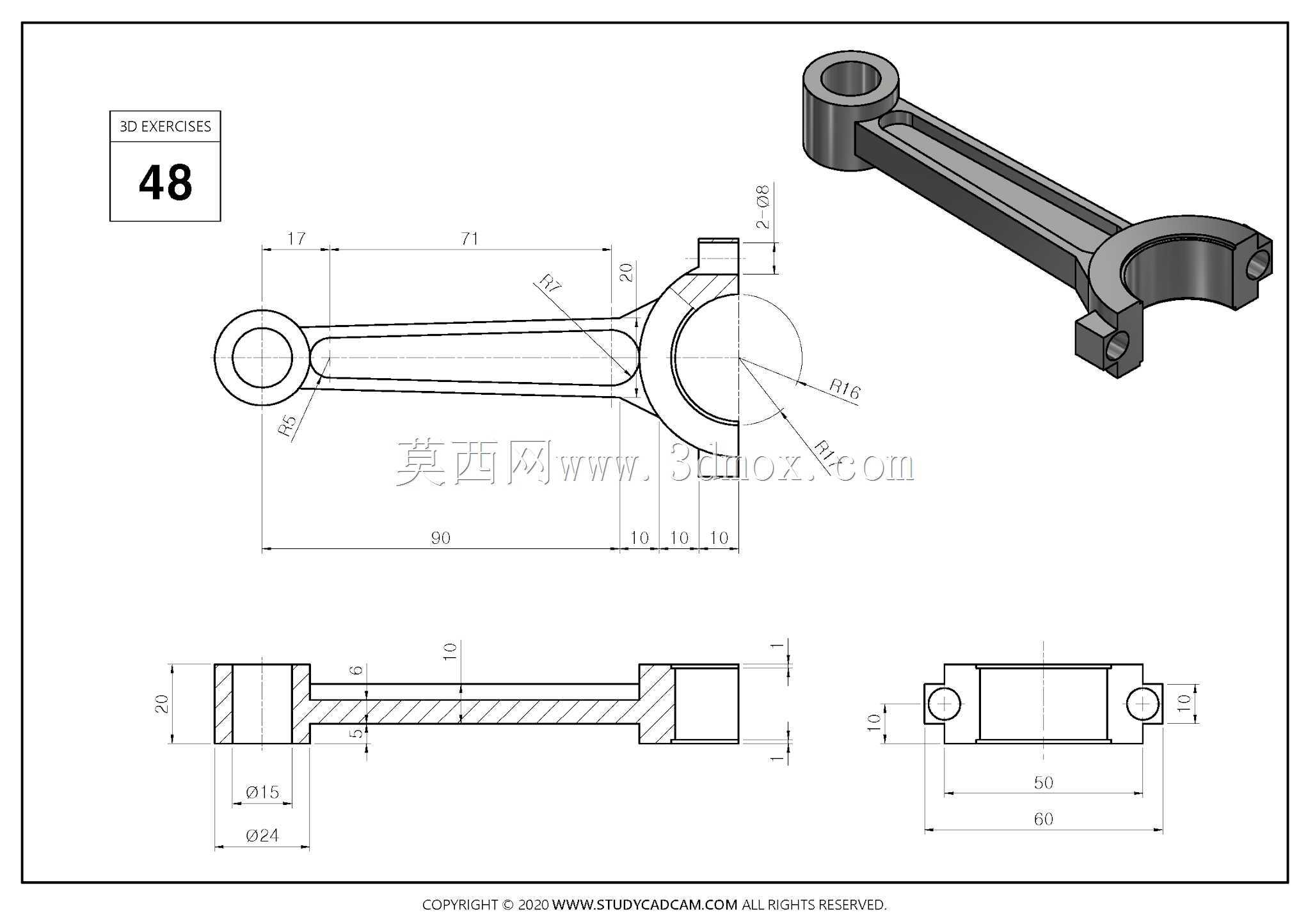

　　这类叉形铰接连杆属于机械传动系统里的典型传力构件，日常在轻工自动化输送线的摆臂机构、小型压力机的曲柄滑块传动单元、工装夹具的联动锁紧结构里都能见到它的身影，核心作用是在两个存在相对摆动的运动副之间传递既定行程的推拉力，同时补偿装配过程中产生的小范围角度偏差，避免刚性连接带来的运动卡滞问题。从结构细节来看，构件一端为整圆通孔铰接端，孔壁预留了足够的壁厚来承受销轴传递的径向载荷，孔口做了微小的倒角处理，既方便装配时销轴的导入，也能减少长期往复摆动过程中孔口边缘的应力集中，避免交变载荷下出现疲劳裂纹。杆身部分采用了等强度的凹槽式截面设计，并非实心矩形结构，在保证杆身抗弯、抗扭截面模量满足载荷要求的前提下，尽可能削减了非受力区域的材料余量，

　　既降低了构件自身的重量，也减少了运动过程中的惯性冲击，对于需要高频往复动作的机构来说，这种轻量化设计能有效降低驱动端的动力损耗。另一端为开口叉形结构，叉臂上设置了同轴的铰接通孔，开口的设计可以让构件快速卡入配套的连接耳座，不需要从销轴端部全程穿装，在设备维护更换构件时能大幅缩减拆装时间，叉臂根部做了圆弧过渡处理，分散了叉臂开合方向的应力，避免长期承受侧向力时出现根部断裂的问题。设计这类构件时，首先要根据机构的运动行程确定两个铰接孔的中心距，中心距的公差需要控制在合理范围内，偏差过大会导致机构运动行程不足或者出现过定位卡滞；其次要核算两个铰接端的孔径尺寸，匹配对应规格的销轴与衬套，保证铰接副的转动间隙符合使用场景要求，

　　间隙过大容易产生运动冲击与异响，间隙过小则会出现转动卡涩、磨损加剧的问题。安装边界方面，整圆端的外圆直径决定了其在安装座内的最小容纳空间，叉形端的开口宽度需要匹配对应连接耳座的厚度，安装时要保证两个铰接孔的轴线平行度误差在允许范围内，否则会在运动过程中产生附加的侧向弯矩，加速铰接副的磨损，甚至导致杆身变形。杆身的凹槽深度与壁厚需要根据额定传递载荷做校核，在承受最大推拉力时，杆身的最大弯曲应力不能超过材料的许用应力值，对于需要承受冲击载荷的使用场景，还可以适当加大杆身根部的过渡圆角，进一步提升构件的抗疲劳性能。这类构件的建模过程也能很好地锻炼结构设计人员的参数化建模思维，从草图绘制阶段就要明确各尺寸的约束关系，将中心距、孔径、

　　壁厚等关键尺寸设置为可调整的参数，后续根据不同的载荷与安装需求调整参数时，就能快速生成适配的结构版本，不需要重新绘制整个模型。在实际工程应用中，这类连杆通常会搭配自润滑衬套使用，减少日常维护的润滑频次，表面处理会根据使用环境选择发黑、镀锌或者喷塑工艺，在潮湿或者有腐蚀介质的场景下，还会选用不锈钢材质加工，保证构件的使用寿命。
